爱立信RBS系列基站操作PPT课件

  • 格式：ppt
  • 大小：4.18 MB
  • 文档页数：30

下载文档原格式

  / 30

合集下载

爱立信3G基站培训(RBS3202)

爱立信3G基站培训(RBS3202)

广东南方通信建设股份有限公司
爱立信3G基站培训
RNC
RNC（ Radio Network Controller ，无线网络控制器）， 用于控制UTRAN的无线资源。它通过Iu接口与电路域 （MSC） 和分组域（SGSN） 以及广播域（BC） 相连， 在移动台和UTRAN之间的无线资源控制（RRC） 协议在 此终止。它在逻辑上对应GSM网络中的基站控制器BSC。
UMTS系统接口
广东南方通信建设股份有限公司
爱立信3G基站培训
系统各接口功能：
1.Uu接口
Uu接口是WCDMA的无线接口，UE通过Uu接口接入到UMTS系统的固定网络部 分，可以说Uu接口是UMTS系统中最重要的开放接口。
2. Iu接口
Iu接口是连接UTRAN和CN的接口，类似于GSM系统的A接口和Gb接口。Iu接口 是一个开放的标准接口，这也使通过Iu接口相连接的UTRAN与CN可以分别由不 同的设备制造商提供。
基带框(Baseband subrack) :主要处理到UE的专用和公用信道。它由 RNC、 主处理器群和异步传输模式的ATM网组成。 基带框(Baseband subrack)常以下面部分组成:
Baseband Interface (BBIF) Board Exchange Terminal (ET) Board General Purpose Processor Board (GPB) Random Access Receiver (RAX) Board Switch Core Board (SCB) Timing Unit Board (TUB) Transmitter (TX) Board Dummy Board
(3) SGSN SGSN的主要功能是提供PS域的路由转发、移动性管理、会话管理、鉴权和加密等 功能。

爱立信6601演示文稿

爱立信6601演示文稿
，所以这里只摘出DUG图和大家进行学习。
DUG各个接口的功能： GPS:提供GPS同步信号 EC：用EC线将DU与MU的连接 LMTA：操作维护端口（OMT接口） LMTB:SITE LAN（基站局域网）接口 ETA/ETB:；两路传输接口：E1/T1 ESB：ESB总线接口（TG同步用） A-F：与RRUS的CPRI接口。
爱立信RBS6601基站
陈伟
RBS6000基站描述
•
• • •
RBS6000基站的设计以支持大容量和多标准为基 本出发点。2010年推出的RBS6000系列基站主要 有2种类型： 室内宏站RBS6201 分布式基站RBS6601 RBS6000主要构成部分是数字处理单元 （Digital Unit）和射频单元（Radio Unit）。 数字处理单元主要包括基带信号处理模块及传 输接口；而射频单元是收发信机，完成射频信 号的处理。
RBS6601的RRUS（无线远端单元）
• RRUS 包含大部分无线处理硬件。RRUS 的主要部 分包括： • 收发器（TRX） • 发射器（TX）放大 • 发射器/接收器（TX/RX）转接 • TX/RX 过滤 • 电压驻波比（VSWR）支持 • ASC、TMA 与 RET支持 • 光纤接口
• 所有连接处于 RRUS 底部。RRUS必需垂直安装， 以适应温度范围。 • RRU 通过光纤电缆连接至 MU。MU 与 RRU 之间 的长度可以达到 40 千米。超过 20 千米的长度 则需要特殊光纤链路套件。 • 单元之间可以根据站点设置，通过不同的方式相 互连接。RBS 6601 支持： • 星状连接，每个 RRU 都与 MU 连接。 • 联级连接，MU 只与一个 RRU 使用一条光纤电缆 连接。其它 RRU 相互连接。当RRU相距MU较远时， 此解决方案能够减少所需的光纤电缆长度，并支 持多种应用。

爱立信基站RBS6000系列

爱立信基站RBS6000系列

RBS6201设备基础知识
RBS 6000系列基站是爱立信下一代，支持多种标准单机柜混 合组网的新型设备，包含，RBS6201及RBS6601两种设备。其中 RBS6201基站为室内宏基站。由于采用简化的机柜设计和创新的 模块化构建方式，RBS 6201能够将一个大容量站点集成于一个单 一的机柜之中。 由于采用模块化构建方式和极高的集成度，这使得在一个单 一的机柜中提供一个支持多种标准的完美站点成为可能。该站点 仅仅具有少量部件，而这些部件能够被所有技术标准共享，因此， 站点的安装、管理及维护将变得更为简便。
RBS 6601 RRUS
ACCU 输入AC交流 输出AC交流
Position A B C
Interface 交流电源线 EBT 到PSU交流电源跳线电缆
RBS 6601 RRUS
PSU 将ACCU 输出的AC交流转变成DC直流
RBS 6601 RRUS
RBS 6601 RRUS
Posit ion A 发光指示器 B C -48 V 直流电源 LMT 维护终端线 Description Label F, O, I, Data 1, and Data 2 Power LMT
基站设备知识-RBS6201
• RBS 6201 的灵活硬件架构能够支 持大量站点部署方式，它由下列 主要部件组成： • 射频子架 – 射频单元（ Radio Units (RU) ）和数字单元（ Digital Units (DU)）的组合 • 电源子架 – 为特定站点配置的 电源供给单元（Power Supply Units (PSU)） • 传输子架 – 用于传输网络设备 ，最高可达3U • 机柜 – 包括空调系统
机柜接口
ESB接口
外部告警接口

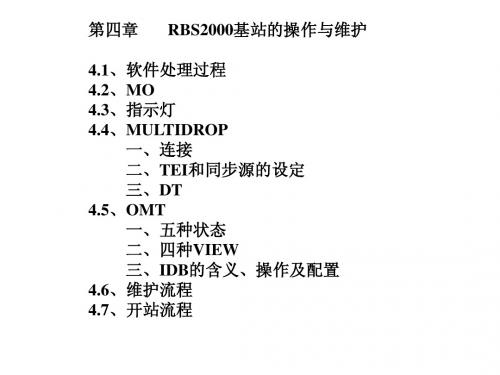

RBS2000基站第四部分：RBS2000基站操作与维护

RBS2000基站第四部分：RBS2000基站操作与维护

Traffic Mos 应用级 MO 的业务（ ）、无线业务 ）。为操作需要 用于处理 A-BIS 的业务（如：IS、CON、DP）、无线业务（如 TF、TS、RX、TX）。为操作需要 、 、 ）、无线业务（ 、 、 、 ）。 的参数配置， 发射功率、 ），在 它们必须接受 BSC 的参数配置，如：发射功率、ARFCN、信道组合），在 200 中称为 LU。而在 、信道组合）， 。 2000 中称为应用级 MO。 。
OML-TGC
TRXC with TGC state standby
OML-TC RSL
(OML-TGC) (TGC)
Control MOs
Traffic MOs
1.1.1 MO states
MO 状态用于描述 MO 在各种情形下发生的事情。不同 MO 级的状态也不同； 在各种情形下发生的事情。 级的状态也不同； RBS 200:
4.2、RBS2000中的 、 中的MO定义 定义： 中的 定义
CF T F I S C O N
D p 0-1
DXU
SO
TRXC R X TRXC R X TRXC R X
AO
TRU
T X
TS
T X
TS
T X
TS
G01 model (RBS 200):
BSC TRI TRX TS0 …. A-bis LIB TRXC TX TS7 RX
ANP/CDU 不包含在 MO MODEL 中，其操作与维护由本地进行（由 TRXC、CF 执行）。 其操作与维护由本地进行（ 执行）。 、
Differences between RBS 200 and RBS 2000: RBS 200
TRI 不包含在 MO 中，其有自已的的信令协议，且存在于 其有自已的的信令协议， TS16 中。 供电系统、温度告警、外部告警、 供电系统、温度告警、外部告警、天馈线告告警等信息通 TS16 在 TRI 信令中传送。 信令中传送。

一步一步开基站（R10+EDGE）--爱立信

一步一步开基站（R10+EDGE）--爱立信

一步一步开爱立信RBS2000系列基站（R10、EDGE）开站流程，索要工单—BSC做数据—下站本调—开起新站—填写工程调测单并签字—完成。

1、B SC机房做数据在移动机房，首先问移动要小区参数主要有（站所在局名，传输的DIP号，CELL名称，小区的BSIC，BCCHNO，TCH(DCHNO)，MO的TG号），索要到以上参数后，在操做终端上找到开新站的模板数据（其实主要是提供小区参数数据）。

如下，就是移动公司给的工单和开站的模板数据。

江阴RBS工单, 4/2/4配置)：CGI 站名BCCH TCH BSIC DIP BSC TG:460-00-20807-22301 WX42230 70 17、24、53 73 172RBL T，173RBL T WXBSC72 201460-00-20807-22302 WX42230 66 11、43 201460-00-20807-22303 WX42230 40 35、45、59 74 174RBL T 202以上工单是开一个新站必须知道的数据。

以下数据是移动公司给的模板数据。

注意：红色的是开不同新站，必须对照工单修改的数据。

兰色字体为解释说明文字。

在MSC终端定义小区!在MSC中定义CELL,CGI,BSC,MGCEI:CELL=42230a,CGI=460-00-20807-22301,BSC=WXBSC72;MGCEI:CELL=42230b,CGI=460-00-20807-22302,BSC=WXBSC72;MGCEI:CELL=42230c,CGI=460-00-20807-22303,BSC=WXBSC72;！可以不用定义，使用默认值！！MGCEC:CELL=42230a,EA=0;！MGCEC:CELL=42230b,EA=0;！MGCEC:CELL=42230c,EA=0;！定义小区的CO、RO、EA，这三个参数与小区所在的LAI有关，可用MGCEP：LAI=460-00-9630；查这三个参数的取值！默认全是0！在BSC终端定义小区公共参数！85000,1！CONNECT ("WXBSC72")!------------------------------------------------------------------------------------------------------!! ***** INTERNAL CELL DESCRIPTION DATA ***** !!------------------------------------------------------------------------------------------------------!!在BSC中定义内部小区RLDEI:CELL=42230a,CSYSTYPE=GSM900;RLDEI:CELL=42230b,CSYSTYPE=GSM900;RLDEI:CELL=42230c,CSYSTYPE=GSM900;!定义小区的BSIC,BCCHNO,AGBLK,MFRM,BCCHTYPE,FNOOFFSET,XRANGE－CDD！.RLDEC:CELL=42230a,CGI=460-00-20809-22191,BSIC=73,BCCHNO=40,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230b,CGI=460-00-20809-22192,BSIC=43,BCCHNO=50,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;RLDEC:CELL=42230c,CGI=460-00-20809-22193,BSIC=74,BCCHNO=60,AGBLK=1,MFRMS=2,BCCHTYPE=NCOMB,FNOFFSET=0,XRANGE=NO;!--------------------------------------------------------------------------------------------------------------------!! ***** CONNECT A CHANNEL ALLOCATION PROFILE CELL(S) ***** !!--------------------------------------------------------------------------------------------------------------------!!定义小区指派Channel Allocation Profile (CHAP)信道分配原则！注释：当 CHAP＝1,在SDCCH拥塞时可以将TCH当作SDCCH使用！默认＝0！RLHPC:CELL=42230a,CHAP=1;RLHPC:CELL=42230b,CHAP=1;RLHPC:CELL=42230c,CHAP=1;!-------------------------------------------------------------------------!! ***** DEFINITION OF SUBCELL ***** !!-------------------------------------------------------------------------!!定义小区是否有!RLDSI:CELL=42230A; NO SUBCELL !!RLDSI:CELL=42230B; NO SUBCELL !!RLDSI:CELL=42230C; NO SUBCELL !!-------------------------------------------------------------------------!! ***** CHANGE OF TRAINING SEQUENCE CODE ***** !!-------------------------------------------------------------------------!! RLDTC:CELL=42230A,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230B,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!! RLDTC:CELL=42230C,SCTYPE=... TSC=.... NO SUBCELL STRUCTURE!!-----------------------------------------------------------------------------------------------! ! ***** CHANNEL GROUP DATA ***** !!-----------------------------------------------------------------------------------------------!!RLDGI:CELL=42230A,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230B,CHGR = 0, SCTYPE=UL!!RLDGI:CELL=42230C,CHGR = 0, SCTYPE=UL!！定义小区频率—CDD，CHGR－信道组号，一般取值为0、1(0----表示正常小区，1----表示子小区）！RLDGI:CELL=42230a,CHGR=1;RLDGI:CELL=42230b,CHGR=1;RLDGI:CELL=42230c,CHGR=1;!--------------------------------------------------------------------------------------------------------!! ***** CONFIGURATION FREQUENCY DATA ***** !!--------------------------------------------------------------------------------------------------------!！定义频点。

爱立信RBS6000_LTE设备培训- 副本精选PPT

爱立信RBS6000_LTE设备培训- 副本精选PPT

3
1800
1710 - 1785 / 1805 - 1880
4
AWS
1710 - 1755 / 2110 - 2155
42,B43
5
850
824 - 849 / 869 - 894
北美洲区域
B2,B4,B5,B9, B12,B13,B14,B25, B41
地中海及中欧区域
B0,B1,B3,B 7 B8,B5,B20
RRU 1800/2100 (FDD LTE/WCDMA)
RRU 2600 (TD-LTE)
5
“系统板卡化”
高集成化的下一代SoB (System On Board) 设计
稳定、高效、节能、演进能力强
传统基带主要形态
6
RBS6601硬件介绍
RBS6601硬件介绍
7
产品介绍
LTE-FDD
LTE-TDD
7 8
9
东北亚区域 10
IMT Extension 900
1700 (Japan #2) 3G Americas
2500 - 2570 / 2620 - 2690 880 - 915 / 925 - 960
1749.9 - 1784.9 / 1844.9 1879.9
1710 - 1770 / 2110 - 2170 1427.9 - 1447.9 / 1475.9 -
RBS6000设备介绍
1
丰富的产品类型
射频单元
基带单元
Radio unit (RUS)
Remote radio unit (RRUS)
AIR
多种机柜形态
Digital unit (DU)
6601
6302

爱立信RBS6000_LTE设备培训- 副本精选PPT


AUX
RJ-45
辅助(通用EC总线)
EC
RJ-45
EC总线(专用 EC总线)
GPS
RJ-45
当通过GPS为源进行网络同步时使用
11
FDD/TDD MU产品号标签位置
12
DUS41硬件接口
13
DUS41
14
DUS41功率
15
基带板容量
16
DUS指示灯
面板符号
指示灯
颜色
状态
关
！
Fault
红
开
814 – 849 / 859 – 894
27 E850 Lower LTE
807-824 / 852-869
28 APT700 LTE
703 – 748 / 758 – 803
B1,B2,B4,B
大洋洲区2390域
LTE DL FDD LTE WCS
N/A / 716-728 2305-2315 / 2350-2360
7 8
9
东北亚区域 10
IMT Extension 900
1700 (Japan #2) 3G Americas
2500 - 2570 / 2620 - 2690 880 - 915 / 925 - 960
1749.9 - 1784.9 / 1844.9 1879.9
1710 - 1770 / 2110 - 2170 1427.9 - 1447.9 / 1475.9 -
3
1800
1710 - 1785 / 1805 - 1880
4
AWS
1710 - 1755 / 2110 - 2155
42,B43
5
850

爱立信RBS2000系列基站操作与维护二


2002/3/26
惠州市邮电工程有限公司
五种不同状态的关系：
2002/3/26
惠州市邮电工程有限公司
四、VIEW（查看功能）
VIEW是以图表的方式显示RBS2000基站，一共有四种类型的 VIEW：系统、机柜、硬件和MO。
1、系统 系统VIEW是整个系 统的，其中给出了
BSC、PCM链路、
内部告警、RBS、 OMT和IDB的显示。 当OMT软件运行时 首先看到这个
3、把一个采用CDU C+的全向小区6+0+0的小区分裂成三小区2+2+2。 4、利用C型CDU配置一个9+9+9的小区。
2002/3/26
惠州市邮电工程有限公司
二、设置PCM参数
2002/3/26
惠州市邮电工程有限公司
三、外部告警参数设置
2002/3/26
惠州市邮电工程有限公司
四、VSWR门限值的定义
惠州市邮电工程有限公司
MO
SO
AO
TRXC
CF
IS
TF
TS
TX
RX
DP
2002/3/26
惠州市邮电工程有限公司
第二部分、RBS2000基站设备本地操作维护
（一）、操作维护终端系统（OMT） 1、软件的版本介绍
•R8A
•R12 •R7-3
•R1-7、R24
2、软件功能介绍 •IDB操作（安装、更新、读取、保存）
3、硬件VIEW 如图所示，这项可以查看机柜 所有硬件的情况，部分硬件可 以从图上选择，但很多隐性的 硬件要在Object菜单上找，然 后在Operation 菜单上进行操作。
2002/3/26

爱立信LTE-TDD基站调测课件

LTE-TDD RBS6601 开站操作指导书
前言
本课主要讲述的是爱立信RBS6601基站的开站流 程，调测过程中主要用到的工具有：
➢ 产品版本：L12B ➢ 串口工具：putty ➢ FTP客户端：FileZilla ➢ Element Manager
➢ 现在我们开始演示怎么去调测一个基站，在开始调测之前，我们首先 需要关掉我们计算机上的防火墙。
RBS6601调测流程
➢ 配置RBS的维护IP地址、掩码和网关，SMRS server的IP 地址；
RBS6601调测流程
➢ 设置site basic的路径和site equipment的路径；选择不 升级license，不升级软件包；
RBS6601调测流程
➢ 输入RBS基站条形码，保证RBS基站在整个网络中的唯一 性；
RBS6601调测流程
➢ 进入到DUL单板的backup模式下；
RBS6601调测流程
➢ 格式化DUL的硬盘c2盘和d盘
RBS6601调测流程
➢ 格式化完成后，再次进入backup模式下，配置LMT B的 IP地址；
RBS6601调测流程
➢ 在电脑上配置和LMT B端口在同一网段的IP地址，使电脑 和DUL通过网口相连通；
RBS6601调测流程
➢ 等待site basic和site equipment上载完成后，RBS基站 单站调测完成，剩下的工作将由OSS-RC侧工程师来完成 。
谢谢大家！
无悔无愧于昨天，丰硕殷实 的今天，充满希望的明天。
工程界面
➢ 在学习调测之前，我们首先了解下爱立信RBS6601基站的 调测分工界面，爱立信RBS6601分为基站现场调测和 OSS-RC调测，具体的分工界面如下：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三种名单：白名单---合法设备 黑名单---非法设备 灰名单---故障设备
（二）、基站系统（BSS） 基站系统由以下两个部分组成
1）基站控制器（BSC） BSC控制一组基站，其任务是管理无线网络，即 管理无线小区及其无线信道，并提供基站至MSC之间的 接口。无线设备的操作和维护，移动台的业务过程。
ISDN PSPDN CSPDN PSTN
PLMN
SS
AUC HLR
GMSC VLR EIR
交换系统
MSC BSS BSC
BTS
MS
OMC 基站系统
基站系统信息传输 基站系统呼叫 连接和信息传输
一个MSC控制多个基站控制器，它控制移动用户自、 至PSTN、ISDN、PLMN、公用数据网的呼叫。移动汇接 和网络入口功能都由MSC来实现。
GSM系统包括了模拟蜂窝通信系统的功能，还增加了一些 特有的功能：
•国际漫游功能
•客户识别卡（SIM卡）
•鉴权功能
•短消息服务功能（SMS）
•速率为9.6kbit/s的数据通信功能
•与ISDN兼容的功能等
一、GSM系统与TACS系统的比较
与模拟移动通信系统相比较，GSM系统的优越性是比 较明显的，以爱立信的CME 20系统为例，其系统组成与 模拟移动通信系统基本相同，由于采用了不同的技术， GSM系统的优越性可从表中的比较看出。
关于FDMA与TDMA
*频分多址（FDMA）
*时分多址（TDMA） 在GSM中,无线路径上传输的是编码后的数字话音，
与模拟话音不同，数字话音是不连续的信号，可采用时 分的方式传送，所以，在GSM中，无线路径上采用的是 时分多址(TDMA)方式。每一个载频上有8个时隙，每一 个时隙相当于模拟系统中的一个信道，可提供一个移动台 通话，最多可有8个移动用户使用同一频点，他们使用不 同的时隙。如图所示，8个移动台分别工作在一个载频上 的8个不同的时隙上。
RBS2000系列基站操作与维护 （一）
理论部分
I、CME20系统概论
第一部分 CME20系统简述
CME20系统瑞典ERICSSON公司GSM数字蜂窝移动通信系统的 主要产品。爱立信公司在发展GSM时利用了公用网AXE-10交换 系统的成功经验，使移动通信系统成为AXE-10的一个应用系统， 因此产品质量高、可靠性好、比较成熟。
2、采用TDMA时分多址调制技术，可使不同的移动台分时 占用同一频率来实现同时通话，目前可以做到8个用户同时使 用同一频率。采用TDMA方式，基站设备中的多个信道可共用 一套收发信机，有利于降低成本，增加系统配置的灵活性。
3、采用高斯滤波最小移频键控频率调制技术（GMS
K）。数字调制是用基带数字信号，改变高频载波信号的
2）无线基站（RBS） RBS用来提供移动台与系统的无线接口，主要由无 线收发信机构成。
（三）、操作支援系统（OSS） 在GSM建议中称为OMC，用于整个CME20系统的集
FDMA
f1 f2
TDMA
f3
01234567
二、CEM20系统的技术特点
CME 20 系统具有下列的几种技术特点：
1、采用AXE-10交换系统的技术。CME 20系统实际上是 AXE的一个应用系统，是通过在AXE-10交换机基础上增加和 减少相应的子系统、功能块来实现的，这样做的好处是移动通 信系统可共享AXE技术的成熟和进步。
GSM 系统与模拟系统的比较
制式
比较内容
模拟系统
频段 频率利用率
900MHZ 低
容量
较小
覆盖范围
制式多、互不兼容
漫游功能
限于某一区域内
保密性
有限
安全性
差，易被并机
业务种类
少，基本仅用于电话
配合个人通信
差
GSM 系统
900MHZ 高 较大
制式统一 可全球漫游
较强 好，不易并机
多，可与 ISDN 兼容 好
与其它网络的接口通过GMSC，GMSC称为入口移动交 换中心（GATE WAY－网关或门道交换局）。
在用户的移动台包括两部分，一部分是用户识别卡 （SIM），它寄存用户的鉴约信息，没有SIM卡，MS 不能接入GSM网络，但是当用于紧急业务时除外。另一 部分是用户设备（即话机，也可以使用另一个话机）， 这样为防失窃，系统配置了EIR，用来检验设备的合法 性，可以禁止末经批准的话机设备使用。用户权与用户 设备是分开的，用户设备只是一台有权收发信机，用户 可以买卡租机，这也是一种新的业务。
HLR寄存用户的鉴约信息，如补充业务、鉴权参数， 此外还有MS的位置信息和IMSI，ISDN码等。
AUC与HLR相连，是向HLR提供出于安全原因而使用 的鉴权参数和密钥。即三参数组。
VLR是一个动态数据库，它包含了当前位于相应的MSC 服务区的全部MS的有关信息（IMSI码和位置信息LAI）。 VLR还包括当前的MSC中该MS的更为详细的位置信息。
下行（935—960）MHZ（基站发） 2、频带宽度：25MHZ 3、上、下频率间隔：45MHZ 4、载频间隔：200KHZ 5、通信方式：全双工 6、信道分配：每载频8个时隙，包含8个全速信道， 或16个半速信道
7、每个时隙信道速率：22.8kbit/s
8、信道总速率：270kbit/s 术）
某一参数以传递数字信号的过程。使用GMSK方式，其优
点是避开了线性要求，使用非线性功率放大器可降低移动 台的成本。
4、话音编码方面采用了波形编码和声源编码相结合的 混合编码技术，速率可低于16Kbit/s。 5、保密方面采用加密和用户身份鉴别的识别数字化处理技 术，安全、保密性能好。
三、CME20系统技术参数 1、频段：上行（890—915）MHZ（移动台发）
10、接入方式：TDMA（时分多址）
11、话音编码：13kbit/s
12、分集接收：跳频每秒217跳，交错信道编码、自 适应均衡
第二部分 CME20系统概论 一、CME20系统的构成
GSM基本上可分为两部分：交换系统（SS）和 基站系统（BSS） （一）、交换系统（SS）
交换系统包括下列功能单元： 移动业务交换中心（MSC） 拜访位置寄存器（VLR） 归属位置寄存器（HLR） 鉴权中心（AUC） 设备识别寄存器（EIR） 短信息服务中心（SC） 操作维护中心（OMC）
