负荷计算公式(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一. 三相用电设备组计算负荷的确定:1. 单组用电设备负荷计算: P30=KdPe Q30=P30tanφ S30=P30/cosφI30=S30/2. 多组用电设备负荷计算: P30=K∑p∑P30,i Q30=K∑q∑Q30,iS30=(P²30+Q²30)½ I30=S30/注:对车间干线取K∑p=～K∑q=～对低压母线①由用电设备组计算负荷直接相加来计算时取K∑p=～K∑q=～②由车间干线计算负荷直接相加来计算时取K∑p=～K∑q=～3. 对断续周期工作制的用电设备组①电焊机组要求统一换算到ε=100﹪, Pe=PN(εN)½ =Sncosφ(εN)½为电焊机的铭牌容量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数. )②吊车电动机组要求统一换算到ε=25﹪, Pe=2PN(εN)½二. 单相用电设备组计算负荷的确定:单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加.1. 单相设备接于相电压时等效三相负荷的计算: Pe=φ ( φ最大单相设备所接的容量)2. 单相设备接于线电压时等效三相负荷的计算: ①接与同一线电压时Pe=.φ②接与不同线电压时 Pe=+P2Qe=φ1+P2tanφ2设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与UCA.③单相设备分别接与线电压和相电压时的负荷计算首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷φ的3倍.即P30=φ Q30=φ5施工用电准备现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE 线与N线严格分开使用。

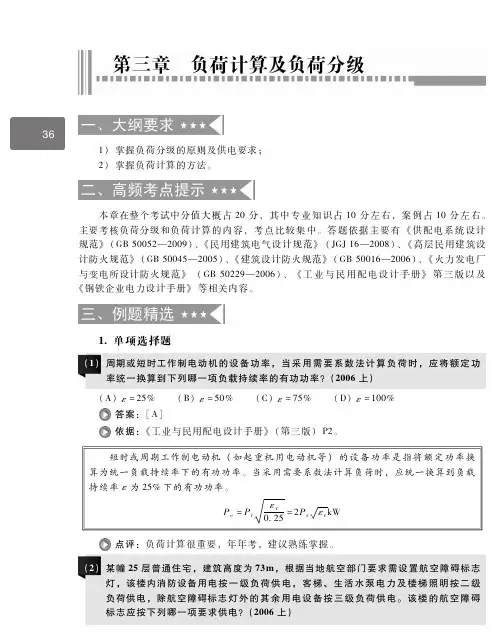

3 负荷计算及负荷分级3.1 负荷计算3.1.1基本概念3.1.1.1 概述（1）负荷计算的目的：获得供配电系统设计所需的各项负荷数据，用以选择和校验导体、电器、设备、保护装置和补偿装置，计算电压降、电压偏差、电压波动等。

（2）负荷计算的内容：求取各类计算负荷，包括最大计算负荷、平均负荷、尖峰电流；计算电能消耗量、电网损耗等。

（3）实际负荷：即接在电网上的各种电气负荷。

通常每台设备的负荷是随机变动的，多台设备叠加的变化更加复杂。

实际负荷须经适当的方法转换为计算负荷，才能用于工程设计。

（4）计算负荷：是一个假想的持续性负荷，它在一定的时间间隔中产生的特定效应与变动的实际负荷相等。

按不同的用途，取不同的负荷效应和时间间隔，将得出各类不同的计算负荷，详见3.1.1.2。

（5）计算范围：计算负荷是按配电点（配电箱、配电干线、变电所母线等）划分的；其配电范围即为负荷计算范围。

供配电系统各配电点间存在母集和子集的关系；负荷计算范围也构成相应的关系。

3.1.1.2 计算负荷的分类及其用途设计中常用的三类计算负荷如下：（1）最大负荷或需要负荷（通称计算负荷）：1）此负荷用于按发热条件选择电器和导体；计算电压偏差、电网损耗、无功补偿容量等；有时用以计算电能消耗量。

2）此负荷的热效应与实际变动负荷产生的最大热效应相等。

对变压器、电缆之类，是绝缘热老化程度相等。

3）此负荷的持续时间应取导体发热时间常数τ的3倍。

对较小截面导线（τ≥10min），通常取0.5h计算负荷即“半小时最大负荷”；对较大截面电缆（τ≥20min），宜取1 h计算负荷；对母线槽和变压器（τ≥40min），宜取2 h计算负荷。

（2）平均负荷：1）年平均负荷用于计算电能年消耗量；有时用以计算无功补偿容量。

2）最大负荷班平均负荷用于计算最大负荷（见利用系数法）。

（3）尖峰电流：1）尖峰电流用于计算电压波动（或变动）；选择和整定保护器件；校验电动机起动条件。

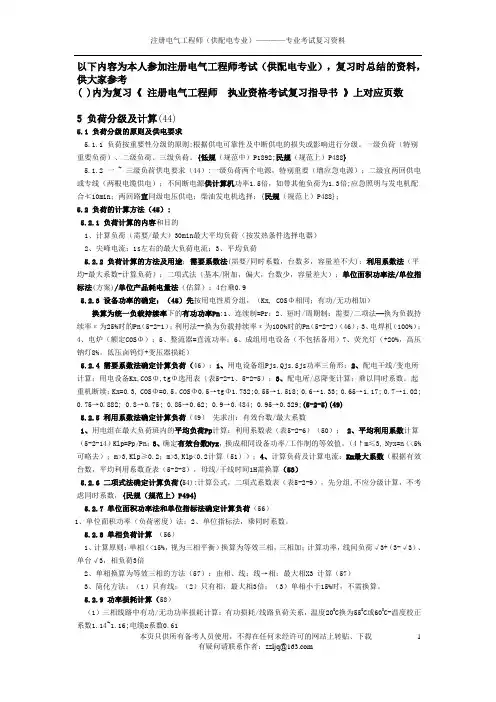

本页只供所有备考人员使用，不得在任何未经许可的网站上转贴、下载有疑问请联系作者：zzljq@ 1以下内容为本人参加注册电气工程师考试（供配电专业），复习时总结的资料，供大家参考( )内为复习《注册电气工程师执业资格考试复习指导书》上对应页数5 负荷分级及计算(44)5.1 负荷分级的原则及供电要求5.1.1 负荷按重要性分级的原则:根据供电可靠性及中断供电的损失或影响进行分级。

一级负荷（特别重要负荷）、二级负荷、三级负荷。

{低规（规范中）P1892;民规（规范上）P488}5.1.2 一 ~ 三级负荷供电要求（44）:一级负荷两个电源，特别重要（增应急电源）；二级宜两回供电或专线（两根电缆供电）；不间断电源供计算机功率1.5倍，如带其他负荷为1.3倍;应急照明与发电机配合≦10min；两回路宜同级电压供电；柴油发电机选择：{民规（规范上）P488}；5.2 负荷的计算方法（45）:5.2.1 负荷计算的内容和目的1、计算负荷（需要/最大）30min最大平均负荷（按发热条件选择电器）2、尖峰电流：1s左右的最大负荷电流；3、平均负荷5.2.2 负荷计算的方法及用途：需要系数法(需要/同时系数，台数多，容量差不大)；利用系数法（平均-最大系数-计算负荷）；二项式法（基本/附加，偏大，台数少，容量差大）；单位面积功率法/单位指标法(方案)/单位产品耗电量法（估算）；4台乘0.95.2.3 设备功率的确定：（45）先按用电性质分组，（Kx, COSΦ相同；有功/无功相加）换算为统一负载持续率下的有功功率Pn:1、连续制=Pr；2、短时/周期制：需要/二项法—换为负载持续率ε为25%时的Pn（5-2-1）；利用法--换为负载持续率ε为100%时的Pn（5-2-2）（46）；3、电焊机（100%）；4、电炉（额定COSΦ）；5、整流器=直流功率；6、成组用电设备（不包括备用）7、荧光灯（+20%，高压钠灯8%，低压卤钨灯+变压器损耗）5.2.4 需要系数法确定计算负荷（46）：1、用电设备组Pjs,Qjs,Sjs功率三角形；2、配电干线/变电所计算；用电设备Kx,COSΦ,tgΦ选用表（表5-2-1、5-2-5）；3、配电所/总降变计算：乘以同时系数。

分级循环负荷计算公式
分级循环负荷计算公式是根据分级循环系统的电气负荷特性和电气参数，通过一定的计算方法得出的公式。

通常，分级循环负荷计算公式包括以下参数：
1. 电流：表示电路中的电流大小，单位为安培（A）。

2. 电压：表示电路中的电压大小，单位为伏特（V）。

3. 功率：表示电路的功率大小，单位为瓦特（W）。

4. 电阻：表示电路中的电阻大小，单位为欧姆（Ω）。

5. 电抗：表示电路中的电感或电容大小，单位为欧姆（Ω）。

根据系统的具体情况和所需的负荷计算目标，可以使用不同的计算公式，常见的分级循环负荷计算公式有：
1. 单相电路负荷计算公式：
负荷（W）= 电流（A） ×电压（V）
2. 三相电路负荷计算公式（三相平衡负荷）：
负荷（W）= √3 × 电流（A） ×电压（V） ×功率因数
3. 三相电路负荷计算公式（三相不平衡负荷）：
负荷（W）= √(电流1² + 电流2² + 电流3²)
需要注意的是，以上公式仅代表一般情况下的分级循环负荷计
算公式，实际应用中可能还需要考虑其它因素，如功率因数、谐波、电网电压波动等对负荷的影响。

因此，在具体的分级循环负荷计算中，还需要根据实际情况和要求进行适当的修正和调整。

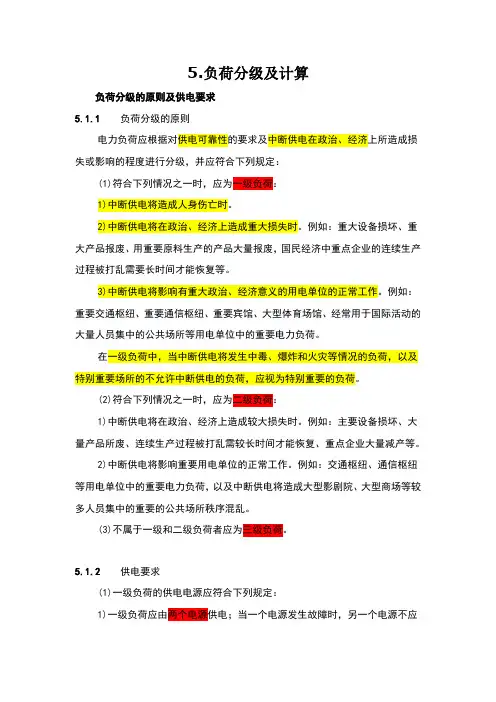

5.负荷分级及计算负荷分级的原则及供电要求5.1.1负荷分级的原则电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：(1)符合下列情况之一时，应为一级负荷：1)中断供电将造成人身伤亡时。

2)中断供电将在政治、经济上造成重大损失时。

例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废，国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。

3)中断供电将影响有重大政治、经济意义的用电单位的正常工作。

例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。

(2)符合下列情况之一时，应为二级负荷：1)中断供电将在政治、经济上造成较大损失时。

例如：主要设备损坏、大量产品所废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。

2)中断供电将影响重要用电单位的正常工作。

例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。

(3)不属于一级和二级负荷者应为三级负荷。

5.1.2供电要求(1)一级负荷的供电电源应符合下列规定：1)一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。

2)一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。

(2)二级负荷的供电系统，宜由两回线路供电。

在负荷较小或地区供电条件困难时，二级负荷可由一回6kV及以上专用的架空线路或电缆供电。

当采用架空线时，可为一回架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100%的二级负荷。

(3)三级负荷供电无特别要求。

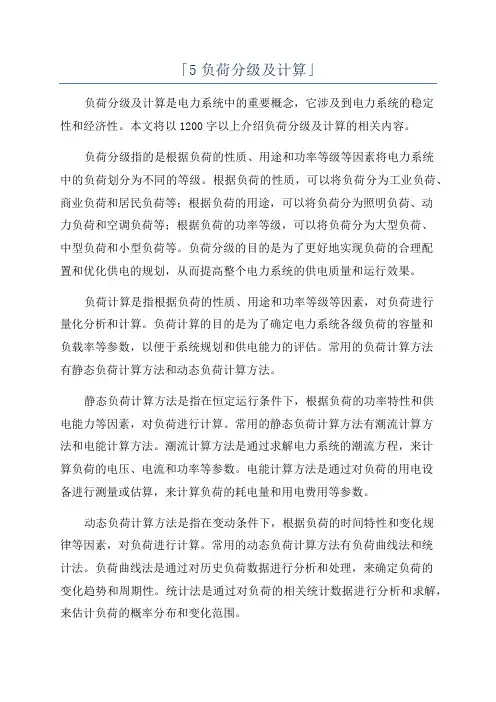

「5负荷分级及计算」负荷分级及计算是电力系统中的重要概念，它涉及到电力系统的稳定性和经济性。

本文将以1200字以上介绍负荷分级及计算的相关内容。

负荷分级指的是根据负荷的性质、用途和功率等级等因素将电力系统中的负荷划分为不同的等级。

根据负荷的性质，可以将负荷分为工业负荷、商业负荷和居民负荷等；根据负荷的用途，可以将负荷分为照明负荷、动力负荷和空调负荷等；根据负荷的功率等级，可以将负荷分为大型负荷、中型负荷和小型负荷等。

负荷分级的目的是为了更好地实现负荷的合理配置和优化供电的规划，从而提高整个电力系统的供电质量和运行效果。

负荷计算是指根据负荷的性质、用途和功率等级等因素，对负荷进行量化分析和计算。

负荷计算的目的是为了确定电力系统各级负荷的容量和负载率等参数，以便于系统规划和供电能力的评估。

常用的负荷计算方法有静态负荷计算方法和动态负荷计算方法。

静态负荷计算方法是指在恒定运行条件下，根据负荷的功率特性和供电能力等因素，对负荷进行计算。

常用的静态负荷计算方法有潮流计算方法和电能计算方法。

潮流计算方法是通过求解电力系统的潮流方程，来计算负荷的电压、电流和功率等参数。

电能计算方法是通过对负荷的用电设备进行测量或估算，来计算负荷的耗电量和用电费用等参数。

动态负荷计算方法是指在变动条件下，根据负荷的时间特性和变化规律等因素，对负荷进行计算。

常用的动态负荷计算方法有负荷曲线法和统计法。

负荷曲线法是通过对历史负荷数据进行分析和处理，来确定负荷的变化趋势和周期性。

统计法是通过对负荷的相关统计数据进行分析和求解，来估计负荷的概率分布和变化范围。

负荷分级及计算在电力系统中具有重要的实际意义。

它可以为系统规划、供电能力评估和经济运行等方面提供可靠的基础数据和参考依据。

通过合理的负荷分级和计算，可以更好地调整电力系统的供需平衡，提高供电质量和供电可靠性，提高电力系统的稳定性和经济性。

因此，对负荷分级及计算的研究和应用是电力系统领域中一个重要的研究方向。

第二章负荷计算第一节负荷分级与供电要求一、负荷1．负荷负荷又称负载，指发电机或变电所供给用户的电力。

其衡量标准为电气设备（发电机、变压器和线路）中通过的功率或电流，而不是指它们的阻抗。

2．满负荷满负荷又叫满载，指负荷恰好达到电气设备铭牌所规定的数值。

3．最大负荷最大负荷有时又称尖峰负荷，指系统或设备在一段时间内用电最大负荷值。

4．最小负荷又称低谷负荷，指系统或设备在一段时间内用电最小负荷值。

二、负荷的分类1．按负荷特征分类（1）连续工作制负荷。

（2）短时工作制负荷。

（3）重复短时工作制负荷。

2．按供电对象分类（1）照明负荷。

（2）民用建筑照明。

（3）通讯及数据处理设备负荷。

三、负荷分级电力负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷、三级负荷。

1．一级负荷属下列情况者均为一级负荷：（1）中断供电将造成人身伤亡者。

（2）中断供电将造成重大政治影响者。

（3）中断供电将造成重大经济损失者。

（4）中断供电将造成公共场所秩序严重混乱者。

对于某些特等建筑，如重要的交通枢纽、重要的通讯枢纽、国宾馆、国家级及承担重大国事活动的大量人员集中的公共场所等的一级负荷为特别重要负荷。

中断供电将影响实时处理计算机及计算机网络正常工作或中断供电后将发生爆炸、火灾以及严重中毒的一级负荷亦为特别重要负荷。

2．二级负荷属下列情况者均为二级负荷：（1）中断供电将造成较大政治影响者。

（2）中断供电将造成较大经济损失者。

（3）中断供电将造成公共场所秩序混乱者。

3．三级负荷不属于一级和二级的电力负荷。

四、供电要求1．一级负荷的供电要求（1）应由两个独立电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。

一级负荷容量较大或有高压电气设备时，应采用两路高压电源。

如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组，如一级负荷仅为照明或电话站负荷时，宜采用畜电池组作为备用电源。

最新各类负荷分级明细表（含人防负荷分级）表7-1 负荷分级表序号用电单位用电设备或场合名称负荷级别1 一类高层建筑①消防用电：消防控制室、消防泵、防排烟设施、消防电梯及其排水泵、火灾应急照明及疏散指示标志、电动防火卷帘等一级②走道照明、值班照明、警卫照明、航空障碍标志灯③主要业务用计算机系统电源、安防系统电源、电子信息机房电源④客梯电力、排污泵、变频调速恒压供水生活泵2 二类高层建筑①消防用电：消防控制室、消防泵、防排烟设施、消防电梯及其排水泵、火灾应急照明及疏散指示标志、电动防火卷帘等二级②主要通道及楼梯间照明、值班照明、航空障碍标志灯等③主要业务用计算机系统、信息机房电源，安防系统电源④客梯电力、排污泵、变频调速恒压供水生活泵3 非高层建筑建筑高度>50m的乙、丙类厂房和丙类库房消防用电一级①超过1500个座位的影剧院、超过3000个座位的体育馆二级②任一层面积>3000m２的展览楼、电信楼、财贸金融楼、商店、省市级及以上广播电视楼③室外消防用水量>25L/s的其它公共建筑④室外消防用水量大于30L/s 的工厂、仓库4 国家级国宾馆、大会堂、国际会议中心主会场、接见厅、宴会厅照明，电声、录像、计算机系统一级(特)地方厅，总值班室、主要办公室、会议室、档案室、客梯、生活泵一级5 国家计算中心电子计算机系统电源一级(特)6 国家气象台气象业务用计算机系统电源一级(特)7防灾中心电力调度中心交通指挥中心国家及省级的防灾、电力调度及交通指挥计算机系统电源一级(特)其他用电负荷的负荷等级套用序号1、2、3、8的负荷分级表8 办公建筑国家级政府办公建筑主要办公室、会议室、总值班室、档案室及主要通道照明、消防用电、客梯、生活泵等负荷一级其他办公建筑一类办公建筑、一类高层办公建筑包括客梯、主要办公室、会议室、总值班室、档案室及主要通道照明及消防用电负荷、生一级二类办公建筑、二类高层办公建筑高度≤50m的省、部级行政办公楼二级三类办公建筑活泵等三级除一、二级负荷以外的用电设备及部位三级序号用电单位用电设备或场合名称负荷级别9 旅馆建筑一、二级经营及设备管理计算机系统的电源一级(特) 电子计算机、电话、电声及录像设备电源、新闻摄影电源地下室污水泵、雨水泵，主要客梯宴会厅、餐厅、康乐设施、门厅及高级客房、主要通道等场所的照明用电一级其余如普通客房照明、厨房用电等负荷二级三级相应项目的负荷等级比一、二级旅馆低一级四至六级三级10 商店建筑大型经营管理用计算机系统电源一级(特)营业厅,门厅,主要通道的照明,事故照明一级自动扶梯，客梯，空调设备二级中型营业厅,门厅,主要通道的照明,事故照明,客梯二级其它大中型商店的其余负荷及小型商店的全部负荷三级高层建筑附设商店负荷等级同其最高负荷等级11 医疗建筑急诊部的所有用房；监护病房、产房、婴儿室、血液病房的净化室、血液透析室；病理切片分析、磁共振、手术部、CT扫描室、高压氧仓、加速器机房、治疗室、血库、配血室的电力照明，以及培养箱、冰箱，恒温箱和其它必须持续供电的精密医疗装备；走道照明；重要手术室空调一级电子显微镜、X光机电源、高级病房、肢体伤残康复病房照明、一般手术室空调二级12科研院所高等院校重要实验室电源:生物制品、培养剂用电等一级高层教学楼客梯、主要通道照明二级13 民用机场航空管制,导航,通信,气象,助航灯光系统设施和台站；边防、海关的安全检查设备；航班预报设备；三级以上油库,为飞机及旅客服务的办公用房一级(特)候机楼、外航驻机场办事处、机场宾馆及旅客过夜用房、站坪照明、站坪机务用电一级除一级负荷和特别重要负荷外的其他用电二级14铁路客运站（火车站）最高聚集人数≥4000人的旅客车站和国境站包括旅客站房、站台、天桥及地道等的用电负荷一级最高聚集人数<4000人的大型站和中型站用电二级小型站的用电负荷三级15 港口客运站通信、导航设施用电负荷一级港口重要作业区，一、二级站的用电负荷二级16 汽车客运站一、二级站用电负荷二级四级站用电负荷三级17 图书馆藏书量超过100万册的图书馆的主要用电设备≥二级其他图书馆的用电负荷等级≥三级序号用电单位用电设备或场合名称负荷级别18剧场特、甲等剧场的调光用计算机系统电源一级(特) 特、甲等剧场的舞台照明、贵宾室、演员化妆室、舞台机械设备、电声设备、电视转播、消防设备、事故照明及疏散指示标志等一级甲等剧场观众厅照明、空调机房电力和照明、炉房电力和照明等；乙、丙等剧场的消防设备和应急照明二级19电影院甲等电影院（不包括空气调节设备用电）二级乙等特大型电影院的消防用电和应急照明20博物馆展览馆大型馆安防设备电源，珍贵展品展室的照明一级(特) 大型馆的电气负荷≥二级中、小型馆的电气负荷≥三级21体育建筑特级体育场馆、游泳馆的比赛场（厅）、主席台、贵宾室、接待室、新闻发布厅、广场及主要通道照明、计时记分装置、计算机房、电话机房、广播机房、电台和电视转播、新闻摄影及应急照明等用电一级(特) 甲级体育场馆、游泳馆的比赛场（厅）、主席台、贵宾室、一级接待室、新闻发布厅、广场及主要通道照明、计时记分装置、计算机房、电话机房、广播机房、电台和电视转播、新闻摄影及应急照明等用电特、甲级体育场馆、游泳馆非比赛使用的电气设备二级乙级及以**育建筑的用电设备22省,地,市气象台主要业务用计算机系统电源一级(特) 气象雷达、电报及传真收发设备、卫星云图接收机及语言广播电源、气象绘图及预报照明一级23电视台广播电台计算机系统电源一级(特) 直播的语音播音室、电视演播厅、控制室、录像室、中心机房、微波机房及其发射机房的用电一级洗印室、电视电影室、审听室,主客梯,楼梯照明二级24汽车库、修车库、停车场Ⅰ类汽车库,机械停车设备及采用升降梯作车辆疏散出口的升降梯含消防用电一级Ⅱ、Ⅲ类汽车库和Ⅰ类修车库用电（含消防用电）二级25汽车加油加气站加油加气站的供电负荷等级可以是二级或三级，但消防水泵及事故应急照明用电应为二级负荷26银行金融中心证交中心重要计算机系统和防盗报警系统一级(特) 大型银行营业厅及门厅照明,一般银行的防盗照明一级小型银行营业厅营业厅及门厅照明二级27监狱警卫照明、提审室一级28冷库大型冷库、冷库电梯、库内照明二级公称体积在2500m3以下的小型冷库≥三级29粮食仓库室外消防用水量≤30L/s 的平房仓电力负荷室外消防用水量≤30L/s 的钢板筒仓仓群的电力三级序号用电单位称用电设备或场合名称负荷级别30人消防用电建筑面积>5000m2的人防工程一级建筑面积≤5000m2的人防工程≥二级中心医院基本通信设备、应急通信设备用电，应急照明，三一级防工程急救医院种通风方式装置系统用电；主要医疗救护房间内的设备和照明用电，柴油电站配套的附属设备的自用电重要的风机、水泵二级辅助医疗救护房间内的设备和照明用电洗消用的电加热淋浴器医疗救护必需的空调、电热等设备用电电动防护密闭门,电动密闭门；电动密闭阀门用电正常照明除一、二级外的其它负荷的设备三级救护站防空专业队工程一等人员掩蔽所基本通信设备、应急通信设备一级柴油电站配套的附属设备的自用电应急照明重要的风机、水泵二级三种通风方式装置系统洗消用的电加热淋浴器完成防空专业队任务所必须的用电设备电动防护密闭门,电动密闭门；电动密闭阀门正常照明除一、二级外的其它负荷的设备三级二等人员掩蔽所生产车间食品站区域电站区域供水站基本通信设备、音响警报接收设备、应急通信设备一级柴油电站配套的附属设备的自用电应急照明重要的风机、水泵二级三种通风方式装置系统正常照明洗消用的电加热淋浴器区域水源的用电设备电动防护密闭门,电动密闭门；电动密闭阀门除一、二级外的其它负荷的设备三级物资库汽车库基本通信设备、应急通信设备一级柴油电站配套的附属设备的自用电应急照明重要的风机、水泵二级电动防护密闭门,电动密闭门；电动密闭阀门正常照明除一、二级外的其它负荷的设备三级注：我国的用电负荷只有一、二、三共三个负荷等级。
