负荷计算与负荷分级

第二章负荷计算第一节负荷分级与供电要求一、负荷1．负荷负荷又称负载，指发电机或变电所供给用户的电力。

其衡量标准为电气设备（发电机、变压器和线路）中通过的功率或电流，而不是指它们的阻抗。

2．满负荷满负荷又叫满载，指负荷恰好达到电气设备铭牌所规定的数值。

3．最大负荷最大负荷有时又称尖峰负荷，指系统或设备在一段时间内用电最大负荷值。

4．最小负荷又称低谷负荷，指系统或设备在一段时间内用电最小负荷值。

二、负荷的分类1．按负荷特征分类（1）连续工作制负荷。

（2）短时工作制负荷。

（3）重复短时工作制负荷。

2．按供电对象分类（1）照明负荷。

（2）民用建筑照明。

（3）通讯及数据处理设备负荷。

三、负荷分级电力负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷、三级负荷。

1．一级负荷属下列情况者均为一级负荷：（1）中断供电将造成人身伤亡者。

（2）中断供电将造成重大政治影响者。

（3）中断供电将造成重大经济损失者。

（4）中断供电将造成公共场所秩序严重混乱者。

对于某些特等建筑，如重要的交通枢纽、重要的通讯枢纽、国宾馆、国家级及承担重大国事活动的大量人员集中的公共场所等的一级负荷为特别重要负荷。

中断供电将影响实时处理计算机及计算机网络正常工作或中断供电后将发生爆炸、火灾以及严重中毒的一级负荷亦为特别重要负荷。

2．二级负荷属下列情况者均为二级负荷：（1）中断供电将造成较大政治影响者。

（2）中断供电将造成较大经济损失者。

（3）中断供电将造成公共场所秩序混乱者。

3．三级负荷不属于一级和二级的电力负荷。

四、供电要求1．一级负荷的供电要求（1）应由两个独立电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。

一级负荷容量较大或有高压电气设备时，应采用两路高压电源。

如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组，如一级负荷仅为照明或电话站负荷时，宜采用畜电池组作为备用电源。

分级循环负荷计算公式
分级循环负荷计算公式是根据分级循环系统的电气负荷特性和电气参数，通过一定的计算方法得出的公式。

通常，分级循环负荷计算公式包括以下参数：
1. 电流：表示电路中的电流大小，单位为安培（A）。

2. 电压：表示电路中的电压大小，单位为伏特（V）。

3. 功率：表示电路的功率大小，单位为瓦特（W）。

4. 电阻：表示电路中的电阻大小，单位为欧姆（Ω）。

5. 电抗：表示电路中的电感或电容大小，单位为欧姆（Ω）。

根据系统的具体情况和所需的负荷计算目标，可以使用不同的计算公式，常见的分级循环负荷计算公式有：
1. 单相电路负荷计算公式：
负荷（W）= 电流（A） ×电压（V）
2. 三相电路负荷计算公式（三相平衡负荷）：
负荷（W）= √3 × 电流（A） ×电压（V） ×功率因数
3. 三相电路负荷计算公式（三相不平衡负荷）：
负荷（W）= √(电流1² + 电流2² + 电流3²)
需要注意的是，以上公式仅代表一般情况下的分级循环负荷计
算公式，实际应用中可能还需要考虑其它因素，如功率因数、谐波、电网电压波动等对负荷的影响。

因此，在具体的分级循环负荷计算中，还需要根据实际情况和要求进行适当的修正和调整。

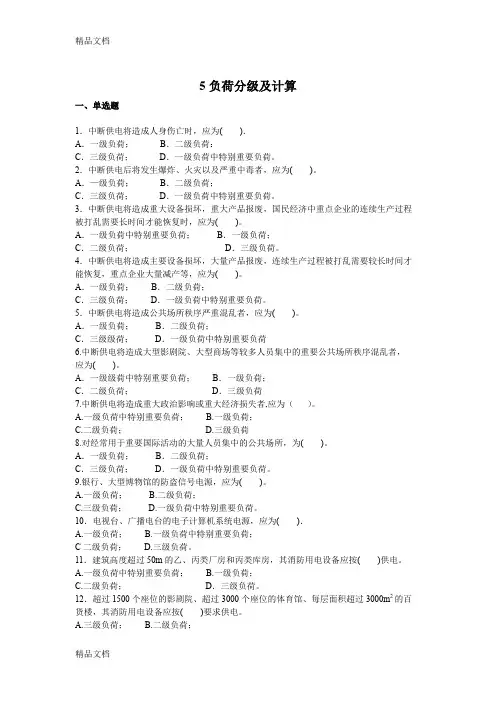

5负荷分级及计算一、单选题1．中断供电将造成人身伤亡时，应为( )．A．一级负荷；B．二级负荷：C．三级负荷；D．一级负荷中特别重要负荷。

2．中断供电后将发生爆炸、火灾以及严重中毒者，应为( )。

A．—级负荷；B．二级负荷；C．三级负荷；D．一级负荷中特别重要负荷。

3．中断供电将造成重大设备损坏，重大产品报废，国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复时，应为( )。

A．一级负荷中特别重要负荷；B．一级负荷；C．二级负荷；D．三级负荷。

4．中断供电将造成主要设备损坏，大量产品报废，连续生产过程被打乱需要较长时间才能恢复，重点企业大量减产等，应为( )。

A．一级负荷；B．二级负荷；C．三级负荷；D．一级负荷中特别重要负荷。

5．中断供电将造成公共场所秩序严重混乱者，应为( )。

A．一级负荷；B．二级负荷；C．三级级荷；D．一级负荷中特别重要负荷6.中断供电将造成大型影剧院、大型商场等较多人员集中的重要公共场所秩序混乱者，应为( )。

A．一级级荷中特别重要负荷；B．一级负荷；C．二级负荷；D．三级负荷7.中断供电将造成重大政治影响或重大经济损失者,应为（）。

A.一级负荷中特别重要负荷；B.一级负荷；C.二级负荷；D.三级负荷8.对经常用于重要国际活动的大量人员集中的公共场所，为( )。

A．一级负荷；B．二级负荷；C．三级负荷；D．一级负荷中特别重要负荷。

9.银行、大型博物馆的防盗信号电源，应为( )。

A.一级负荷；B.二级负荷；C.三级负荷；D.一级负荷中特别重要负荷。

10．电视台、广播电台的电子计算机系统电源，应为( )．A.一级负荷；B.一级负荷中特别重要负荷；C二级负荷； D.三级负荷。

11．建筑高度超过50m的乙、丙类厂房和丙类库房，其消防用电设备应按( )供电。

A.一级负荷中特别重要负荷；B.一级负荷；C.二级负荷；D．三级负荷。

12．超过1500个座位的影剧院、超过3000个座位的体育馆、每层面积超过3000m2的百货楼，其消防用电设备应按( )要求供电。

第2节供配电系统的负荷计算供配电系统的负荷计算是设计电力系统的重要一环，能够确保系统的安全可靠运行。

负荷计算主要涉及到负荷的种类、负荷量的确定以及负荷的分布等方面。

本节主要介绍供配电系统的负荷计算方法和步骤。

一、负荷种类：供配电系统的负荷种类主要有以下几种：1.定位负荷：这种负荷是在供配电系统中已知的固定负荷。

例如，照明负荷、家庭电器负荷等。

2.可变负荷：这种负荷是在供配电系统中变动的负荷。

例如，电视机、空调、电梯等。

3.瞬变负荷：这种负荷是短时间内突然出现的大负荷。

例如，起动电流较大的电机、雷击负荷等。

二、负荷量的确定：确定负荷量是负荷计算的关键步骤。

负荷量的确定应根据实际情况进行。

1.根据用电设备的额定功率来确定。

根据设备的额定功率和使用时间，可以计算出设备的负荷量。

2.根据统计数据来确定。

可以通过收集历史用电数据和进行现场调研来获取负荷数据，从而确定负荷量。

3.根据负荷曲线来确定。

负荷曲线是指单位时间内负荷的变化情况。

通过测量负荷曲线，可以得到负荷量。

三、负荷的分布：负荷的分布是指负荷在供配电系统中的分布情况。

根据不同情况，负荷可以分布在不同的节点上。

1.单一负荷分布：所有负荷集中在一个节点上，这种分布适用于小型供配电系统。

2.分级负荷分布：负荷按照不同级别分布在不同节点上，例如高压侧和低压侧的负荷。

3.地理负荷分布：根据负荷的地理位置来进行分布，例如城市和农村的负荷分布。

四、负荷计算的步骤：负荷计算的步骤可以分为以下几个步骤：1.收集相关数据：收集供配电系统的相关数据，包括用电设备的额定功率、使用时间、负荷曲线等。

2.确定负荷种类和负荷量：根据收集到的数据，确定负荷种类和负荷量。

3.确定负荷的分布：根据实际情况，确定负荷的分布方式。

4.计算负荷总量：根据负荷种类、负荷量和负荷分布，计算出负荷总量。

5.计算负荷的峰值：根据负荷曲线，计算出负荷的峰值。

6.根据负荷计算结果，进行系统设计和设备选型。

负荷分级及计算参考答案一、单项选择题(每题的备选答案中，只有1个最符合题意)1．采用二项式法计算负荷时，应将计算范围内的所有设备统一划组（）。

A．不以逐级计算为主B．不应逐级计算C．应逐级计算与统一计算相结合D．以逐级计算为主2．一级负荷应被视为特别重要的负荷的有（）。

A．中断供电将造成人身伤亡时B．中断供电将在政治、经济上造成重大损失时C．中断供电将影响有重大政治、经济意义的用电单位的正常工作D．当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷3．采用非导电场所防护作为间接接触防护措施时，在规定的条件下，对标称电压不超过（）的电气设施，绝缘地板和墙的每一测量点的电阻不得小于50kΩ。

A．220VB．300VC．400VD．500V4．通风机需要系数KX是（）。

A．0.1~0.3B．0.4~0.60C．0.45~0.55D．0.60~0.705．确定用电单位的供电电压等级，要考虑下列（）。

A．用电量的多少B．用电单位的技术经济指标C．供电线路的路径及架设方式D．用电设备的额定电压、对供电电源可靠性的要求，经技术经济比较确定6．小批生产的金属热加工机床需要系数Kx是（）。

B．0.15~0.20C．0.15~0.17D．0.17~0.197．中断供电将造成重大设备损坏、重大产品报废、用重要原料生产的产品大量报废时，该类用电负荷为（）。

A．一级负荷B．二级负荷中特别重要的负荷C．三级负荷D．三级负荷中特别重要的负荷8．对配电所的K∑p和K∑q分别取（）。

A．0.85~1和0.95~1B．0.85~0.95和0.95~1C．0.8~0.9和0.93~0.97D．0.8~0.95和0.91~0.959．大型影剧院、大型商场等较多人员集中的重要的公共场所，当中断供电时将造成秩序混乱，该类用电负荷为（）。

A．二级负荷B．三级负荷C．三级负荷中特别重要的负荷D．一级负荷10．生产厂房（有天然采光）需要系数Kx是（）。

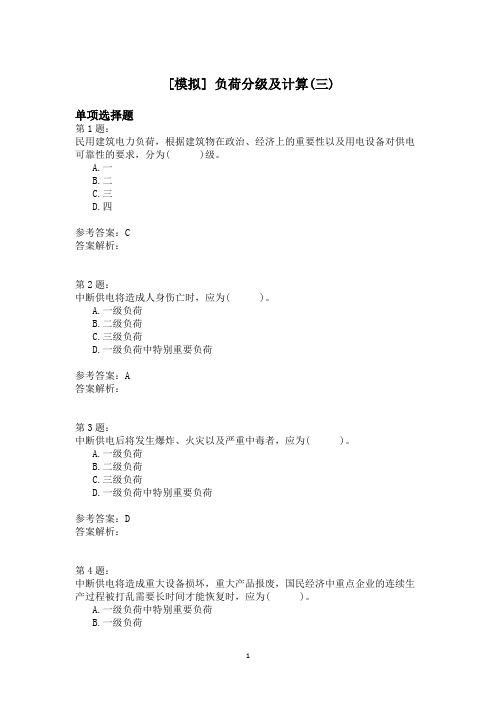

[模拟] 负荷分级及计算(三)单项选择题第1题：民用建筑电力负荷，根据建筑物在政治、经济上的重要性以及用电设备对供电可靠性的要求，分为( )级。

A.一B.二C.三D.四参考答案：C答案解析：第2题：中断供电将造成人身伤亡时，应为( )。

A.一级负荷B.二级负荷C.三级负荷D.一级负荷中特别重要负荷参考答案：A答案解析：第3题：中断供电后将发生爆炸、火灾以及严重中毒者，应为( )。

A.一级负荷B.二级负荷C.三级负荷D.一级负荷中特别重要负荷参考答案：D答案解析：第4题：中断供电将造成重大设备损坏，重大产品报废，国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复时，应为( )。

A.一级负荷中特别重要负荷B.一级负荷C.二级负荷D.三级负荷参考答案：B答案解析：第5题：中断供电将造成主要设备损坏，大量产品报废，连续生产过程被打乱需要较长时间才能恢复，重点企业大量减产等，应为( )。

A.一级负荷B.二级负荷C.三级负荷D.一级负荷中特别重要负荷参考答案：B答案解析：第6题：中断供电将造成公共场所秩序严重混乱者，应为( )。

A.一级负荷B.二级负荷C.三级负荷D.一级负荷中特别重要负荷参考答案：A答案解析：第7题：中断供电将造成大型影剧院、大型商场等较多人员集中的重要公共场所秩序混乱者，应为( )。

A.一级负荷中特别重要负荷B.一级负荷C.二级负荷D.三级负荷参考答案：C答案解析：第8题：中断供电将造成重大政治影响或重大经济损失者，应为( )。

A.一级负荷中特别重要负荷B.一级负荷C.二级负荷D.三级负荷参考答案：B答案解析：第9题：对经常用于重要国际活动的大量人员集中的公共场所，为( )。

A.一级负荷B.二级负荷C.三级负荷D.一级负荷中特别重要负荷参考答案：A答案解析：第10题：银行、大型博物馆的防盗信号电源，应为( )。

A.一级负荷B.二级负荷C.三级负荷D.一级负荷中特别重要负荷参考答案：D答案解析：第11题：电视台、广播电台的电子计算机系统电源，应为( )。

一. 三相用电设备组计算负荷的确定:1. 单组用电设备负荷计算: P30=KdPe Q30=P30tanφS30=P30/cosφ I30=S30/2. 多组用电设备负荷计算: P30=K∑p∑P30,i Q30=K∑q∑Q30,i S30=(P²30+Q²30)½ I 30=S30/注: 对车间干线取K∑p=～K∑q=～对低压母线①由用电设备组计算负荷直接相加来计算时取K∑p=～K∑q=～②由车间干线计算负荷直接相加来计算时取K∑p=～K∑q=～3. 对断续周期工作制的用电设备组①电焊机组要求统一换算到ε=100﹪,Pe=PN(εN)½ =Sncosφ(εN)½为电焊机的铭牌容量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数. )②吊车电动机组要求统一换算到ε=25﹪,Pe=2PN(εN)&fra c12;二. 单相用电设备组计算负荷的确定:单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将单相设备容量换算为等效三相设备容量,再与三相设备容量相加.1. 单相设备接于相电压时等效三相负荷的计算: Pe=φ( φ最大单相设备所接的容量)2. 单相设备接于线电压时等效三相负荷的计算: ①接与同一线电压时Pe=.φ②接与不同线电压时Pe=+P2Qe=φ1+P2tanφ2设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与UCA.③单相设备分别接与线电压和相电压时的负荷计算首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷φ的3倍.即P30=φQ30=φ5施工用电准备现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N 线严格分开使用。

负荷分级及计算试卷3(总分30, 做题时间90分钟)单项选择题每题的备选答案中，只有一个是符合题目要求的。

1.在对用电设备进行分组计算时。

当用电设备为3台及以下时，计算负荷( )。

SSS_SINGLE_SELA 可采用需要系数法计算B 可采用二项式法计算C 取各设备功率之和再乘以0.8的系数D 等于其设备功率的总和分值: 1答案:D2.进行负荷计算时，对成组用电设备的设备功率( )。

SSS_SINGLE_SELA 应包括备用设备B 必须包括备用设备C 不应包括备用设备D 至少应包括一台备用设备分值: 1答案:C3.进行负荷计算时，单相负荷应均衡分配到三相上，当单相负荷的总容量超过计算范围内三相对称负荷总容量的( )，应将单相负荷换算为等效三相负荷，再与三相负荷相加。

SSS_SINGLE_SELA 5%B 10%C 15%D 20%分值: 1答案:C4.当采用需要系数法计算变电所高压侧负荷时( )。

SSS_SINGLE_SELA 应加上变压器低压侧的母线损耗B 应加上变压器的功率损耗C 不应加上变压器的功率损耗，但需乘以同时系数D 宜加上变压器的功率损耗分值: 1答案:B5.当采用二项式法计算负荷时，应将计算对象的所有用电设备统一划组( )。

SSS_SINGLE_SELA 并应逐级计算B 不应逐级计算C 应逐级计算与统一计算相结合D 逐级计算后再乘同时系数分值: 1答案:B6.有一台断续工作制的电动机，在负载持续率为60%时，其额定功率为48kW；在采用需要系数法进行负荷计算时，其计算时采用的设备功率是( )。

SSS_SINGLE_SELA 74kWB 63kWC 61kWD 48kW分值: 1答案:A7.某工厂有3台起重机，在负载持续率为40%时，电动机额定总容量为560kW；在采用需要系数法进行负荷计算时，其计算时采用的设备功率应是( )。

SSS_SINGLE_SELA 434kWB 560kWC 708kWD 867kW分值: 1答案:C8.在采用需要系数法计算负荷时，求得自然功率因数为0.7，总的有功计算负荷为 750kW，要求安装无功功率补偿电容器将功率因数补偿到0.9，则电容器补偿容量的计算值约为( )。
