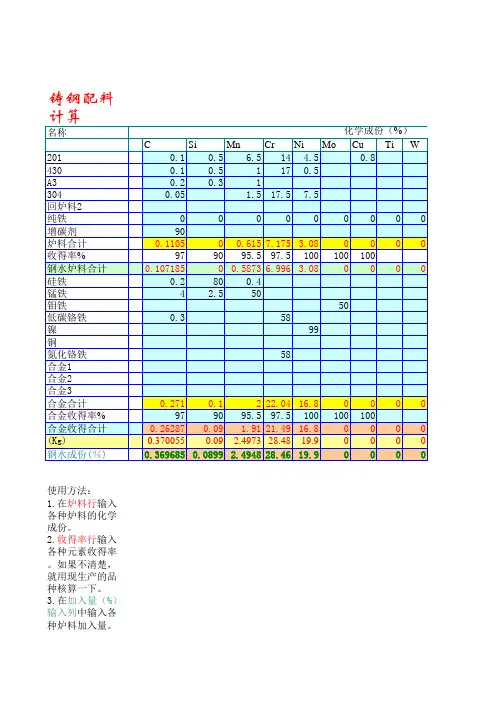

表1 各合金成分目标值
表2 1吨钢水成分目标值与当前值的差与合金加入量对照表
说明：1.计算出成分目标值（表1）与当前成分值的差值。
2.再计算出1吨钢水的成分差值所需的合金加入量：
A.根据差值查表2中第一列对应相同值。
B.按对应相同值横向查找所需加入合金品种，相应收得率下对应的加入量。
3.当前合金加入量的计算：
合金加入重量（kg）=当前钢水重量（t）×1吨钢水的成分差值所需的合金加入量（kg）例如：
1.差值为0.05%时，按上述方法直接查表，所得结果即为1吨钢水中所需合金加入量。
2.差值为0.25%时，看成是0.20%与0.05%之和，按上述方法分别查表，所得结果之和即为1吨钢水中所需合金
加入量。
3.差值为1.25%时，看成是1.00%、0.20%与0.05%三者之和，按上述方法分别查表，所得结果之和即为1吨钢水
中所需合金加入量。
炼钢合金加入量计算方法-实战演练炼钢的合金加入量计算在炼钢过程是一个重要的学习内容。
计算速度要求精确而准确，对降低炼钢成本起到重要的作用，希望在座的每位都要认真学习，并且掌握快速计算的方法。
1.钢水量的估算计算合金加入量首先要知道钢水的重量才能进行运算。
比如我们电炉提供给GOR或者AOD的钢水成分为：电炉出钢后天车吊起钢包扒渣以后的总重量为107.0吨。
空包(盛钢水前)的重量为40.0吨，一般扒完渣后钢包中的炉渣假设为1吨。
那么，兑入GOR初始钢水的实际重量为：钢水重量=总重量－空包重量－炉渣重量=107－40－1=66吨。
钢水兑入GOR后，要进行吹氧脱C和脱Si，在吹炼到终点时，取样成分C=0.035%,Si=0.02%。
那么C和Si基本都被吹损了，钢水实际重量为：初始钢水重量－C、Si吹损－还原后的Cr损失0.36%－铁在吹炼过程中吹损1.0%=66×（100%－3.85%－0.50%－0.36%－1.0%）=66×0.9428%=62.23吨。
一般情况下，GOR主控室在计算钢水量时，看到天车重量后直接用初始钢水乘以0.94，就知道吹氧后钢水重量。
其中：0.36%=66吨×17.9%×2.0%/66=0.358≈0.36%；也就是Cr的回收率是98%,有2%的损失。
铁损1.0%－实际除尘灰大约占0.8%，吹炼喷溅占0.2%。
必须以62.23吨作为计算合金加入量的依据；而不是以66吨作为计算依据。
如果按66吨计算，钢水要差6%，钢水多出3.96吨，合金就加多了。
成分就超出成品要求，这一点大家要切记！将来天高投产后，在计算AOD 合金加入量时，钢水重量可以根据94%～94.5%之间进行修订。
2.低合金钢的合金加入量的计算式中 G －铁合金加入量，kga－控制成分，%b －炉中成分，%f －回收率C －铁合金中元素成分，%例如：冶炼45钢，钢液重量为70，000kg,控制成分锰0.65%，炉中分析成分锰0.25%，FeMn 回收率98%，FeMn 中含锰65%，计算FeMn 加入量：3. 单元素高合金钢的合金计算单元素高合金钢的配加按下面公式：%例如：冶炼1Cr13，钢液重量25，000kg,炉中分析铬为5%，成品要求控制成分为13%，用68%Fe-Cr ，回收率为95%。
炼钢合金加入量计算方法-实战演练炼钢的合金加入量计算在炼钢过程是一个重要的学习内容。
计算速度要求精确而准确，对降低炼钢成本起到重要的作用，希望在座的每位都要认真学习，并且掌握快速计算的方法。
1.钢水量的估算计算合金加入量首先要知道钢水的重量才能进行运算。
比如我们电炉提供给GOR或者AOD的钢水成分为：电炉出钢后天车吊起钢包扒渣以后的总重量为107.0吨。
空包(盛钢水前)的重量为40.0吨，一般扒完渣后钢包中的炉渣假设为1吨。
那么，兑入GOR初始钢水的实际重量为：钢水重量=总重量－空包重量－炉渣重量=107－40－1=66吨。
钢水兑入GOR后，要进行吹氧脱C和脱Si，在吹炼到终点时，取样成分C=0.035%,Si=0.02%。
那么C和Si 基本都被吹损了，钢水实际重量为：初始钢水重量－C、Si吹损－还原后的Cr损失0.36%－铁在吹炼过程中吹损1.0%=66×（100%－3.85%－0.50%－0.36%－ 1.0%）=66×0.9428%=62.23吨。
一般情况下，GOR主控室在计算钢水量时，看到天车重量后直接用初始钢水乘以0.94，就知道吹氧后钢水重量。
其中：0.36%=66吨×17.9%×2.0%/66=0.358≈0.36%；也就是Cr 的回收率是98%,有2%的损失。
铁损 1.0%－实际除尘灰大约占0.8%，吹炼喷溅占0.2%。
必须以62.23吨作为计算合金加入量的依据；而不是以66吨作为计算依据。
如果按66吨计算，钢水要差6%，钢水多出3.96吨，合金就加多了。
成分就超出成品要求，这一点大家要切记！将来天高投产后，在计算AOD合金加入量时，钢水重量可以根据94%～94.5%之间进行修订。
2.低合金钢的合金加入量的计算式中G－铁合金加入量，kg a－控制成分，%b－炉中成分，%f－回收率C－铁合金中元素成分，%例如：冶炼45钢，钢液重量为70，000kg,控制成分锰0.65%，炉中分析成分锰0.25%，FeMn回收率98%，FeMn中含锰65%，计算FeMn 加入量：3. 单元素高合金钢的合金计算单元素高合金钢的配加按下面公式：式中a－控制成分，%例如：冶炼1Cr13，钢液重量25，000kg,炉中分析铬为5%，成品要求控制成分为13%，用68%Fe-Cr ，回收率为95%。
硅锰合金加入量计算公式硅锰合金是炼钢过程中常用的一种合金添加剂，它的加入量计算对于保证钢的质量和性能至关重要。
下面咱们就来好好唠唠硅锰合金加入量的计算公式。
在炼钢的大熔炉里，要想让钢达到理想的成分和性能，就像炒菜要掌握好调料的量一样，硅锰合金的加入可不能马虎。
这就需要一个精准的计算公式来帮忙啦。
一般来说，硅锰合金加入量的计算主要基于钢水的目标成分、初始成分以及硅锰合金中硅和锰的含量。
假设我们要生产一种特定牌号的钢，目标锰含量是 1.5%，初始钢水中锰含量是 0.8%，而我们使用的硅锰合金中锰的含量是 65%。
那么，硅锰合金的加入量可以通过下面这个公式来计算：加入量（千克）=（目标锰含量 - 初始锰含量）×钢水重量（千克）÷硅锰合金中锰的含量比如说，咱们有 100 千克的钢水，把数字代入公式算算：（1.5% - 0.8%）× 100 ÷ 65% ≈ 1.08 千克。
这就是大致需要加入的硅锰合金量。
我记得有一次在钢厂实习的时候，就碰到了计算硅锰合金加入量的情况。
当时师傅带着我们几个实习生，在炼钢炉前，那热浪滚滚，烤得人脸上发烫。
师傅拿着检测报告，一边擦着汗，一边给我们讲解怎么根据这些数据来计算硅锰合金的加入量。
他特别强调，计算一定要仔细，哪怕一点点的误差，都可能影响整炉钢的质量。
我们几个紧张又兴奋，拿着小本子认真地记录着，还时不时地向师傅提问。
最后，当我们成功算出加入量，看着那一勺勺精准加入的硅锰合金，心里别提多有成就感了。
不过，实际生产中可没这么简单。
钢水的成分会受到很多因素的影响，比如原材料的质量波动、冶炼过程中的温度变化、搅拌效果等等。
所以，这个计算公式只是一个基础，还需要根据实际情况进行调整和优化。
而且，不同厂家生产的硅锰合金，其成分可能会有细微的差别。
所以在使用之前，一定要对硅锰合金进行准确的成分分析，这样才能保证计算结果的可靠性。
总之，硅锰合金加入量的计算是炼钢过程中的一项重要工作，需要我们严谨对待，精心计算，才能炼出优质的钢。
