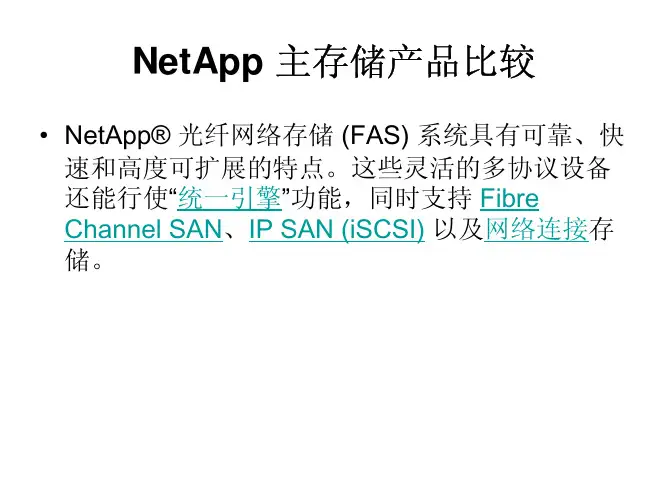

NetApp FAS存储系统介绍

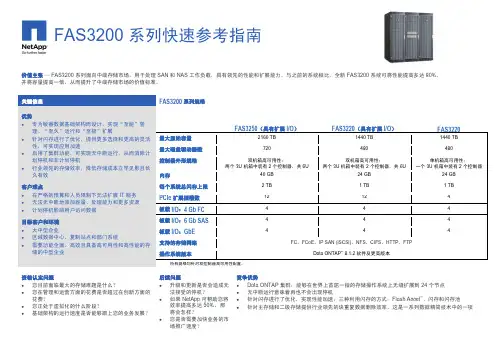

FAS3200 系列快速参考指南价值主张 — FAS3200 系列面向中端存储市场，用于处理 SAN 和 NAS 工作负载，具有领先的性能和扩展能力。

与之前的系统相比，全新 FAS3200 系统可将性能提高多达 80%， 并将容量提高一倍，从而提升了中端存储市场的价值标准。

关键信息FAS3200 系列规格 优势 • 专为敏睿数据基础架构而设计，实现“至能”管理、“至久”运行和“至极”扩展• 针对闪存进行了优化，提供更多选择和更高的灵活性，可实现应用加速• 启用了集群功能，可实现无中断运行，从而消除计划停机和非计划停机•行业领先的存储效率，降低存储成本立竿见影且长久有效客户难点 • 在严格的预算和人员限制下无法扩展 IT 服务 • 无法无中断地添加容量、处理能力和更多资源 •计划停机影响用户访问数据目标客户和环境 • 大中型企业• 区域数据中心、复制站点和部门系统•需要功能全面、高效且具备高可用性和高性能的存储的中型企业FAS3250（具有扩展 I/O ）FAS3220（具有扩展 I/O ）FAS3220最大原始容量 2160 TB 1440 TB 1440 TB 最大磁盘驱动器数 720480480控制器外形规格 双机箱高可用性；两个 3U 机箱中装有 2 个控制器，共 6U双机箱高可用性；两个 3U 机箱中装有 2 个控制器，共 6U单机箱高可用性； 一个 3U 机箱中装有 2 个控制器内存40 GB 24 GB 24 GB 每个系统总闪存上限 2 TB 1 TB 1 TB PCIe 扩展插槽数 12 12 4 板载 I/O ：4 Gb FC 4 4 4 板载 I/O ：6 Gb SAS 4 4 4 板载 I/O ：GbE 444支持的存储网络 FC 、FCoE 、IP SAN (iSCSI)、NFS 、CIFS 、HTTP 、FTP操作系统版本Data ONTAP ®8.1.2 软件及更高版本所有规格均针对双控制器高可用性配置。

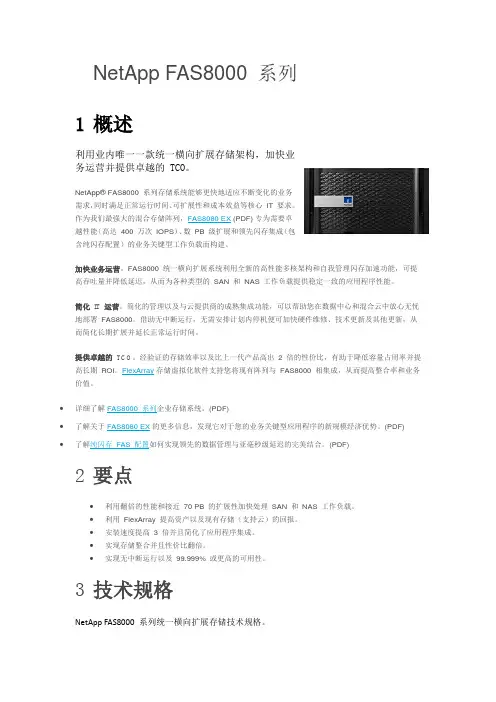

NetApp FAS8000 系列1概述利用业内唯一一款统一横向扩展存储架构，加快业务运营并提供卓越的 TCO。

NetApp® FAS8000 系列存储系统能够更快地适应不断变化的业务需求，同时满足正常运行时间、可扩展性和成本效益等核心IT 要求。

作为我们最强大的混合存储阵列，FAS8080 EX (PDF) 专为需要卓越性能（高达400 万次IOPS）、数PB 级扩展和领先闪存集成（包含纯闪存配置）的业务关键型工作负载而构建。

加快业务运营。

FAS8000 统一横向扩展系统利用全新的高性能多核架构和自我管理闪存加速功能，可提高吞吐量并降低延迟，从而为各种类型的SAN 和NAS 工作负载提供稳定一致的应用程序性能。

简化IT 运营。

简化的管理以及与云提供商的成熟集成功能，可以帮助您在数据中心和混合云中放心无忧地部署FAS8000。

借助无中断运行，无需安排计划内停机便可加快硬件维修、技术更新及其他更新，从而简化长期扩展并延长正常运行时间。

提供卓越的TCO。

经验证的存储效率以及比上一代产品高出 2 倍的性价比，有助于降低容量占用率并提高长期ROI。

FlexArray存储虚拟化软件支持您将现有阵列与FAS8000 相集成，从而提高整合率和业务价值。

•详细了解FAS8000 系列企业存储系统。

(PDF)•了解关于FAS8080 EX的更多信息，发现它对于您的业务关键型应用程序的新规模经济优势。

(PDF) •了解纯闪存FAS 配置如何实现领先的数据管理与亚毫秒级延迟的完美结合。

(PDF)2要点•利用翻倍的性能和接近70 PB 的扩展性加快处理SAN 和NAS 工作负载。

•利用FlexArray 提高资产以及现有存储（支持云）的回报。

•安装速度提高3 倍并且简化了应用程序集成。

•实现存储整合并且性价比翻倍。

•实现无中断运行以及99.999% 或更高的可用性。

3技术规格NetApp FAS8000 系列统一横向扩展存储技术规格。

全闪存 FAS 快速参考指南价值主张借助速度最快的统一横向扩展全闪存阵列和企业级管理功能，加快应用程序运行速度，简化管理并降低成本。

关键信息AFF 功能 硬件 • 无中断横向扩展到最多 24 个节点，700 万次 IOPS ，360 PB 有效存储 • 率先支持 15 TB SSD 和多流写入 (Multi-Stream Write, MSW) SSD • 相比上一代产品，AFF A 系列能够完成2 倍工作量，同时延迟减半 软件 • 系统附带完整的集成数据保护套件：– 支持同步和异步复制– 应用程序一致的备份和恢复– 灵活地复制到闪存或 HDD 目标• 能够在闪存、磁盘和云之间动态地移动数据• 使用 FlexGroup 在一个命名空间中轻松管理可大规模扩展的 NAS 容器（容量高达 20 PB 并容纳 4000 亿个文件）• NetApp 卷加密 (NetApp Volume Encryption, NVE) 可以为任何类型的驱动器提供软件加密，简化数据安全管理 • 面向 Oracle 、Microsoft 、Citrix 、SAP 和 VMware 等应用程序的广泛集成• 通过服务质量 (Quality of Service, QoS) 管理提高工作负载整合率 ONTAP FlashEssentials • NetApp WAFL ® 文件系统与合并写入可最大限度地提高闪存性能并延长其使用寿命 • 高性能实时数据压缩、实时重复数据删除和全新实时数据缩减功能可将存储需求减少 5 到 10 倍 • 随机读取 I/O 路径针对闪存介质进行了全面优化NetApp OnCommand 管理套件 • 借助 System Manager 简化设置（从启动到提供数据用时不超过 10 分钟）• 利用 Performance Manager 监控性能余量，保持最佳运行状态 云和 Data Fabric 集成支持 • 备份并归档到公共云和超大规模云3 倍性能担保计划• 与传统基于磁盘的系统相比，数据库应用程序性能可以获得 3 倍提升 4:1 存储效率担保 • 借助实时效率技术、NetApp Snapshot ® 副本和克隆，承诺提供 4:1 的有效容量 其他起步方式 • 如果签订了为期 6 年的 SupportEdge Premium 支持合同，三年之后可免费升级控制器 • 现场或在线免费无风险评估• 支持期限最多延长到 6 年，价格为销售时的定价性能无损• 从闪存到磁盘再到云，跨 SAN 和 NAS 环境实现企业级统一数据管理，而且不会形成孤岛• 由 NetApp ® ONTAP ® FlashEssentials 提供支持的速度最快的横向扩展全闪存性能• 同类最佳集成数据保护• 行业领先的应用程序生态系统集成 业务优势 • 电耗和机架空间减少为原来的 1/11，支持成本降低 67% • 相较于基于 HDD 的存储，为数据库提供的 IOPS 提高至 HDD 系统的 4 至 12 倍，响应速度是其 20 倍 • 服务器和数据库许可证整合率高达 50% • 在任何驱动器上均采用软件加密，可降低数据安全成本 • 借助横向扩展和云连接确保投资符合未来需求 目标客户环境• 数据库：SQL Server 2014、SAP HANA 、Oracle 12c 升级• 虚拟化：VMware ESXi 、Microsoft Hyper-V 、KVM• VDI ：VMware Horizon View 和 Citrix XenDesktop/XenApp• 其他应用程序：数据分析、Epic EHR 、EDA 验证 FlashAdvantage 3-4-5 促销活动 • 3 倍性能担保计划• 4:1 存储效率担保• 5 种方式快速起步（免费控制器升级、无风险评估、支持期限延长、3 倍性能和4:1 效率担保） 资格认定问题• 相当于原来 20 倍的应用程序性能对您的企业来说，意味着什么？• 如果您可以在一个 2U 闪存存储架的 1 PB 空间内整合所有工作负载，您的数据中心经济效益将有何变化？• 您在数据库许可证方面的支出是多少？• 您是否需要一个 VDI 系统来支持虚拟桌面所需的高性能并提供用户数据所需的企业级存储？销售方向明确目标 性能敏感型应用程序加速 • 对响应速度敏感的事务处理应用程序 • 采用新的 Intel CPU 的全新服务器基础架构 • 从 Windows Server 2003 升级 • 升级到新数据库，包括 Windows SQL Server 2014、Oracle 12c 和 SAP HANA需要动态访问闪存，为共享环境提供高性能• 提高 NetApp ONTAP 集群内特定工作负载的性能和响应速度。

N ET A PP FAS2040/A存储系统技术规范系统概述卓越的价值FAS2040是NetApp统一网络存储的FAS2000系列的产品，专为满足中端企业用户数据存储的应用需求而设计。

FAS2000系列不但支持FC和SATA磁盘,还内置支持最新的SAS磁盘，不仅性价比提高两倍，而且在单个系统上支持更多的用户，存储合并功能也得到增强.作为 NetApp 统一体系结构的一部分，这些系统同时支持NAS文件服务、FC SAN、IP SAN 和多种网络配置，同时能够灵活为更高性能的系统提供无缝隙、无差错升级，无需进行目前市场上其它多数产品所需要的“升降机式”数据迁移。

此外，FAS2000 系统进一步提高针对小数据卷的磁盘性能，充分扩大了 FAS存储系统内核Data ONTAP 7G 内置的 FlexVol功能的使用价值。

FlexVol 技术可以降低存储管理成本，将客户的存储利用率提高 50%。

结合新的 SATA 存储选件，主要存储成本可以减少一半以上。

企业级可扩展性和可管理性FAS2000型系统在设计上满足了快速增长的中层企业存储市场的需要。

FAS2000 系列系统非常适合用于企业应用基础设施，比如数据库、电子邮件/消息收发、主目录合并和灾难恢复解决方案。

由于在设计过程中贯彻企业适用性、连续可用性和易管理性的思想，因此FAS2000 系列提高了可靠性，简化了维护过程，并降低了存储基础设施的复杂性。

硬件特性FAS2040A系统（双活动配置）包括：•8GB系统内存•512MB NVRAM•远程管理模块（Remote LAN Module –选配）•内置8个10/100/1000Base-T千兆以太网接口•内置4个光纤通道（FC）接口•内置2个SAS接口•最多136个磁盘，内置支持最大12个SAS硬盘•后端最大支持136个磁盘，支持SAS、FC和SATA硬盘混合使用•最多136TB的裸盘容量，其中SAS最大108TB，FC最大50.4TB，SATA最大136TB •最大单卷容量30TBFAS2040系统（单控制器）包括：•4GB系统内存•256MB NVRAM•远程管理模块（Remote LAN Module –选配）•内置4个10/100/1000Base-T千兆以太网接口•内置2个光纤通道（FC）接口•内置1个SAS接口•最多136个磁盘，内置支持最大12个SAS硬盘•后端最大支持136个磁盘，支持SAS、FC和SATA硬盘混合使用•最多136TB的裸盘容量，其中SAS最大108TB，FC最大50.4TB，SATA最大136TB •最大单卷容量30TBFAS2040控制器系统如下图所示：图 1：FAS2040外观图图2：FAS2040后视图SAN性能: 320000 IOPS;1600MB/s吞吐带宽NAS性能: 29000 OPS / ORT 1.52msFAS2040 系列产品技术规格技术亮点SAN 协议支持用于 SCSI (4/2/1Gb) 的 FCP（光纤通道协议）；光纤网络存储和直连式存储；IP SAN (iSCSI)网络协议支持NFS V2/V3/V4（采用 UDP 或 TCP）、PCNFSD V1/V2 for (PC) NFS 客户端验证、Microsoft®CIFS、HTTP 1.0、HTTP 1.1 虚拟主机LUN 可达 1,024。

NetApp-FAS-存储整合方案和配置清单————————————————————————————————作者：————————————————————————————————日期：2i广东恒峰信息技术有限公司存储整合设计方案建议March 24, 2022ii目录1 前言 ............................................................................................................... 3 2 N ET A PP 公司介绍 ............................................................................................. 4 3 系统需求分析 .................................................................................................. 5 4 方案设计原则 .................................................................................................. 7 5 网络存储架构的选择 . (8)5.1以太网文件系统存储区域网NAS （FS SAN ） 8 5.2光通道数据块存储区域网SAN （FC SAN ） 8 5.3SAN （FC SAN ）与NAS （FS SAN ）的比较 9 5.4以太网数据块存储区域网iSCSI （IP SAN ）10 5.5 SAN （FC SAN ）与NAS （FS SAN ）的融合 116 技术方案建议 (14)6.1 方案总体设计 146.1.1 iSCSI 整合方案 (16)6.1.2 NAS 整合方案（可选） (16)6.1.3 配置列表 (17)6.1.4 卷组容量和RAID 划分 (17)6.1.5 iSCSI 的容量调整 (18)6.1.6 IP 网络相关设计 (18)6.2 存储虚拟化管理 196.2.1 Flexible Volumes 的概念 (20)6.2.2 性能的提高 (21)6.2.3 灵活的容量规划 (22)6.2.4 FlexVol 的技术优势 (23)6.3 数据保护 246.3.1 增强型RAID-4 (25)6.3.2 RAID-DP ....................................................................................................................... 26 6.4 FlexShare 数据卷优先级别管理 276.5 A-SIS 重复数据删除技术 286.6 系统扩展性 296.7 系统管理 296.7.1 FilerView ...................................................................................................................... 30 7 N ET A PP FAS 存储系统介绍 .. (32)7.1 FAS2020/A 32 7.1.1 系统概述 (32)7.1.2 硬件特性 (32)7.2 FAS2000 系列产品技术规格 3331 前言本文描述了NetApp 公司针对揭阳榕城区政府的服务器整合存储工程的整体技术方案。

N ET A PP FAS 存储系统©2012 NetAppAll rights reserved本文档包含NetApp 公司的商业及技术机密。

未经NetApp 公司许可，不得向第三方泄漏或使用。

目录1 NetApp FAS 存储产品概览 (1)2 背景知识介绍：SAN，NAS (2)3 统一存储 (5)3.1 可扩展存储/单一操作系统及管理接口 (6)3.2 Fabric Attached Storage (FAS) (7)3.3 NetApp 统一存储架构 (8)3.4 存储虚拟化 (9)3.5 高可用性架构 (10)3.6 无中断容量扩展 (11)3.7 控制器升级 (11)3.8 满足不同需求的存储介质 (11)3.9 Flash Cache——智能缓存 (12)3.10 NetApp RAID-DP® (双校验RAID) (13)3.11 与UNIX 和Windows 集群软件集成 (14)3.12 主动式支持（AUTOSUPPORT） (15)4 丰富的软件功能 (16)4.1 NetApp W AFL (Write anywhere file layout) (17)4.2 FlexVol 和自动精简部署 (17)4.3 瞬时备份（快照技术） (18)4.4 快速恢复(snaprestore) (19)4.5 快速克隆(flexclone) (20)4.6 存储系统QOS 技术(FlexShare) (20)4.7 安全多租户(Multistore) (20)4.8 数据移动（Data motion） (21)4.9 弹性缓存（Flexcache） (22)4.10 NetApp 重复数据删除 (23)4.11 VMware 集成 (24)4.12 永远一致的零数据丢失的文件系统 (25)4.13 Windows 和UNIX 数据共享 (25)4.14 System Manager (25)4.15 简单网络管理协议(SNMP) (26)4.16 提高能效 (26)4.17 病毒防护和文件类型管理 (26)4.18 不受病毒的攻击 (27)5 可用性、数据保护和归档解决方案 (28)5.1 灵活的镜像(SnapMirror) (28)5.2 灵活的备份(SnapVault) (30)5.3 异构的灵活备份(Open Systems SnapVault) (30)5.4 SyncMirror (30)5.5 MetroCluster (31)5.6 法规遵循(SnapLock) (32)6 NetApp 存储特性应用场景 (32)1 NetApp FAS 存储产品概览NetApp FAS 一体化网络存储系统，其产品定位涵盖面非常广，从高端的FAS6200 系列到入门级的FAS2000 系列，从大型的数据中心到企业部门及远程办公室，FAS 系列产品是市场上唯一能够将块数据和文件数据访问（NAS、FC SAN，FCoE，ISCSI）合而为一的虚拟化存储解决方案。

随着技术的价值愈发凸显，开始在关键业务运营以及后台职能方面扮演重要作主管必须重新审视存储的构建模式。

存储正常运行时间、可扩展性和成本效益等传统要求仍然非常重要，但是的统一支持以及简化的数据挖掘等因素对于赢得竞FAS8000 系列可以整合 SAN 和 NAS 存储基础架构。

凭借成熟可靠的数据管理功能，FAS8000 可以灵活地适应不断变化的业务需求，同时满足核心 IT 要求。

FAS8000 具有多处理器 Intel®芯片组，而且采用了可加速和优化写入操作的高性能内存模块 NVRAM 以及支持 I/O 调整的 PCIe Gen3 架构，后者可最大限度地提高应用程序吞吐量。

依托十多年的多核心优化经验，Data O NTAP 采更加充分地利用现有存储投资利用唯一一款统一存储虚拟化解决方案，简化 IT 运营并从现有存储中发掘更多价值。

FlexArray 虚拟化软件可以扩展FAS8000 的功能以涵盖 EMC、Hitachi 和 NetApp E 系列阵列，从而整合现有存储管理以简化运营，同时提高效率并提供卓越的功能。

这样可以创建一个同时支持 SAN 和 NAS 的存储管理架构，同时简化管理和云集成。

通过扩展适应不断变化的需求在瞬息万变的业务形势下，存储基础架构应能够及时做出调整并随之扩展。

借助 FAS8000 统一横向扩展存储，您可以根据需要优化和加速存储环境。

所有FAS8000 存储都能够随着性能和容量要求的变化进行扩展。

您可以进行纵向扩展（通过添加容量、添加闪存加速和升级控制器）和横向扩展，还可以轻松地将一个集群扩展到 24 个节点和将近70 PB 容量。

由于可以无中断地添加或更换存储系统和组件，还可以混合使用不同的 FAS 型号，因此不必安排维护时间，也不用在团队之间煞费周折地协调停机时间，便可进行扩展。

充分发挥闪存的优势支持闪存加速的 FAS8000 存储系统的性能是上一代存储的两倍，在提升吞吐量、缩短延迟的同时，可以凭借可预测的高性能满足严格的服务级别。
