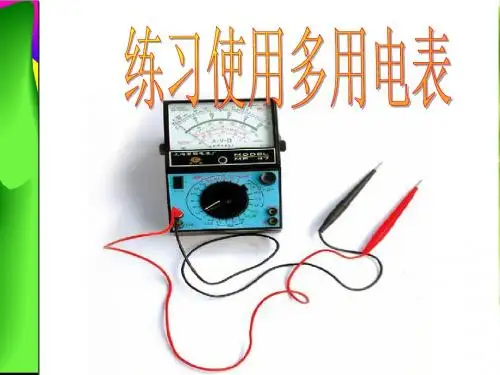

物理选修3-1_多用电表的使用

础上画出来。
(一)
在识别电阻档和电压档电路时，可以把虚线框 内的电路当成一个电流表。 1.开关S调到1、 1、2为电流表 2、3、4、5、6 3、4为欧姆表 个位置时电表分 5、6为电压表 别测的是什么?
6
结 构
1
E
E
5 2 3 4
A
B
2.在测量电流或 电流：1大 电压时两个位置 中哪个位置的量 电压：6大 程比较大?
二 反向截止时,电阻约为几百千欧. 极 管 正向电阻越小越好(不能为零);
反向电阻越大越好(不能无限大).
(二)使用 思考与讨论: 两位同学用过多用电表后,分别把选择开关放在图示的位 置.你认为谁的习惯好些?为什么?
多用电表不使用时,应将选择开关 调至 off 档或交 流电压最高档位置.
(二)使用 迁移应用：查找电路故障, 黑盒子问题 1.电压法 2.电流法
(二)使用
3.测量电阻： (3)测量二极管的正向电阻 ①机械调0(左侧0):
②选挡:将选择开关旋至低倍率的 欧姆 挡(例如“×10Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管正极,红表 笔接触二极管负极,.
⑤读数:将指针示数乘以倍率得测量值.
(二)使用 3.测量电阻：
(4)测量二极管的反向电阻
E
r
R
A
Rx
B
(3)如果把任意电阻Rx接在A、B间,电流表读数Ix43; R + Rx
通过以上计算你有何启发?
思 考
如果把电流表10mA刻度标为“0Ω”, 5mA刻度标为“150Ω”, 0mA刻度标为“∝Ω”, 把其它电流刻度都按
Rx=1.5/Ix-150 转换成电阻刻度,
知 1.如何把电流表改装成电压表? 识 分流电阻 分压电阻 Rg IR R R 回 Ig Rg 顾

多用电表的使用说明：
多用电表是实验室、生活中常用的一种仪表，虽然其量程、精度各有不同，但使用方法则完全一样，下面就以人教版选修3-1P69图2.8-6为例，讲一下多用电表的使用方法及注意事项。

1、使用前注意指针是否指在机械零位上，若不在零位，调整机械调零器，使指针对准零位。

2、将红、黑测试棒分别插入“+”“-”
插孔
3、测量电阻：将两表笔短接，调节
欧姆调零器使指针指向欧姆零处；分开表
笔，测电阻，从大到小调节欧姆挡，指针
指向中央附近，读数最准。

4、直流电流的测量：将选择开关旋
至电流挡，将表笔分正负串接在电路中，测出的电流在第二条刻度线上读出。

5、直流电压的测量：将选择开关旋至相应电压挡，将表笔分正负并接在电路中，测出的电流在第二条刻度线上读出。

6、交流电压的测量：将选择开关旋至相应电压挡，交流2.5V挡在第三条刻度线上读出，其余在第二条刻度线上读出。

7、用毕，将选择开关旋至交流电压最高挡。

读数练习1：
刻度盘上的数字应当怎么改？
读数练习2：
一种多用电表的表盘
7 、有了梦想，就应该迅速有力地实施。坐在原地等待机遇，无异于盼天上掉馅饼。毫不犹豫尽快拿出行动，为梦想的实现创造条件，才是梦 想成真的必经之路。
9. 你可以选择这样的“三心二意”：信心、恒心、决心;创意、乐意。 13. 我自信，我拼搏，我出色，我成功。 4. 成功的信念在人脑中的作用就如闹钟，会在你需要时将你唤醒 3 、如果你盼望明天，那必须先脚踏现实;如果你希望辉煌，那么你须脚不停步。 3 、人家说，一个哦字，太伤人，可我又怎么舍得让你难过，我们是最好的朋友呢。 2 、人生的路，说长也很长，说短也很短。偶遇不幸或挫败只能证明某一时候某一方面的不足或做得不够。 3 、每个人都有美好的梦想，只有坚持，你的梦想才能实现。 充满正能量的高考励志句子推荐
多
多
用
用
电
电
表
表
问题1: 参照图请说一说指针式多用电表的基本构造? 问题2: 多用电表可以有哪些用途? 问题3: 怎样从多用电表上读出电流、电压、电阻的值?
1. 多用电表的构造和用途
2. 多用表中的欧姆表原理
欧姆表的原理是依据闭合电路欧
姆定律来完成对表的改装.
原理： I
E
Rx Rg R0 r
12. 一心读遍圣贤书，三心二意无益处，四书五经励我志;五洲四海任我游，三堂二课皆用功，一生前程始于此。 7. 人生伟业的建立，不在能知，乃在能行。 22. 不苦不累，高三无味;不拼不搏，高三白活。 11. 人之所以有一张嘴，而有两只耳朵，原因是听的要比说的多一倍。 16 、选择一条适合自己的路坚持走下去，只要坚持，就会取得成功。
+G-
E Rg

电阻 电流 ________、________等，并且每一种测量都有几个量程．表的
表盘 上半部分是________，表盘上有电阻、电流、电压等各种量程 选择开关 的刻度．下半部分是____________，它的四周刻着各种测量项
目和量程．
图 2－8－4
2．使用多用电表测量电流、电压时，应当注意电流和电压
【实验步骤】 (1)测量直流电压： ①将选择开关置于直流电压 2.5 V 挡，测 1.5 V 干电池的电 压．
②将选择开关置于交流电压 250 V 挡，测 220 V 的交流电 压．
(2)测电流：将选择开关置于直流电流 10 mA 挡，测量 1.5 V 干电池与 200 Ω电阻串联回路的电流．
(3)测定值电阻： ①将选择开关置于欧姆挡的“×1”挡，短接红、黑表笔， 调整“欧姆调零旋钮”，使指针指向“0 Ω”． ②将两表笔分别接触几欧、几十欧的定值电阻两端，读出 表盘指示的电阻数值，并与标准值比较，然后断开表笔． ③将选择开关置于欧姆挡的“×100”挡，重新调整“欧姆 调零旋钮”，使指针指向“0 Ω”，然后测定几百欧、几千欧的 电阻，并将测定值与标准值进行比较．
解：用欧姆表测量电阻时，对电路应用闭合电路的欧姆定 律，当电流表满偏时有 E Ig＝ ，R 内为欧姆表的内阻 R内 E 1.5 所以 R 内＝ ＝ Ω＝5 000 Ω Ig 300×10－6 用此欧姆表测量电阻 Rx 时，指针指在表盘中央，有 1 E E 2Ig＝R内＋Rx＝2R内 得 Rx＝R 内＝5 000 Ω.
量程和挡位 的______________的选择，如测 1.5 V 直流电压，应选择的量 直 2.5 V 程挡位是________流电压________挡；测 5 mA 的直流电流时， 直 10 mA 应选用________流________挡；测 220 V 交流电压时，应选用
