电磁感应、电磁场理论习题课共29页

第9章电磁感应电磁场理论9-1如图9-1所示，通过回路的磁感应线与线圈平面垂直，且指向图面，设磁通量依如下关系变化：φ=6t2+7t+1式中φ的单位为mWb，t的单位为s.求t=2时，回路中的感生电动势的量值和方向.图9-1解：由题意可知，回路中的感生电动势为：当时，电动势为：，方向为逆时针方向（即与设定的回路绕行t s2方向相反）.9-2在两平行导线的平面内，有一矩形线圈，如图9-2所示.如导线中电流，随时间变化，试计算线圈中的感生电动势.图9-2解：根据题意建立坐标系，取坐标轴Ox，如图9-3所示.图9-3两电流在x处的磁感应强度大小为：，方向垂直纸面向里.取顺时针为回路的绕行方向，通过面元dS=l1dx的磁通量为：通过矩形线圈的磁通量为：矩形线圈中的感生电动势为：.9-3如图9-4所示，具有相同轴线的两个导线回路，小的回路在大的回路上面距离y 处，y远大于回路的半径R，因此当大回路中有电流，按图示方向流过时，小回路所围面积πr2之内的磁场几乎是均匀的.现假定y以匀速v=dy/dt而变化.（1）试确定穿过小回路的磁通量φ和y之间的关系；（2）当y=NR时（N为整数），小回路内产生的感生电动势；（3）若v＞0，确定小回路内感应电流的方向.图9-4解：（1）根据导电线圈轴线上的磁感应强度分布，可得大回路在小回路处产生的磁感应强度：.由题意知，因此在距离大线圈平面y处的磁场可近似为均匀磁场，其次感应强度，则穿过小回路中的磁通量和y之间的关系为：.（2）小回路内产生的感生电动势为：.（3）由榜次定律可判定，当从上向下看时小回路的感应电流为逆时针方向.9-4PM和MN两段导线，其长均为10cm，在M处相接成30°角，若使导线在均匀磁场中以速度v=15m/s运动，方向如图9-5所示，磁场方向垂直纸面向内，磁感应强度为B=25×10-2T，问P、N两端之间的电势差为多少?哪一端电势高?图9-5解：由题意可知，P、N两端之间产生的动生电动势为：即运动导线上P端的电势高，N端电势低.9-5一均匀磁场与矩形导体回路面法线单位矢量e n间的夹角为θ=π/3（如图9-6），已知磁感应强度B随时间线性增加，即B=kt（k＞0），回路的MN边长为l，以速度V向右运动，设t=0时，MN边在x=0处.求任意时刻回路中感应电动势的大小和方向.图9-6解：如图9-6所示，回路的面法线e n表明，回路的绕行方向为逆时针，则回路中感应电动势为：.又由题意知：则回路中感应电动势：方向由M指向N，即沿顺时针方向.9-6如图9-7所示，一长直导线通有电流，I=0.5A，在与其相距d=5.0cm处放有一矩形线圈，共1000匝.线圈以速度v=3.0m/s沿垂直于长导线的方向向右运动时，线圈中的动生电动势是多少?（设线圈长l=4.0cm，宽b=2.0cm.）图9-7解：由题意可知，线圈中的动生电动势为：.9-7如图9-8所示，导线MN在导线架上以速度V向右滑动.已知导线MN的长为50cm，V=4.0m/s，R=0.20Ω，磁感应强度B=0.50T，方向垂直于回路平面.试求：（1）MN运动时所产生的动生电动势；（2）电阻R上所消耗的功率；（3）磁场作用在MN上的力.图9-8解：（1）导线上产生的电动势为：.（2）电阻R上所消耗的功率为：.（3）由安培定理，可得回路中电流：导线MN上的安培力：，方向向左.9-8如图9-9所示，PQ和MN为两根金属棒，各长1m，电阻都是R=4Ω，放置在均匀磁场中，已知B=2T，方向垂直纸面向里.当两根金属棒在导轨上分别以v1=4m/s 和v2=2m/s的速度向左运动时，忽略导轨的电阻，试求：（1）两棒中动生电动势的大小和方向，并在图上标出；（2）金属棒两端的电势差；（3）两金属棒中点O1和O2之间的电势差.。

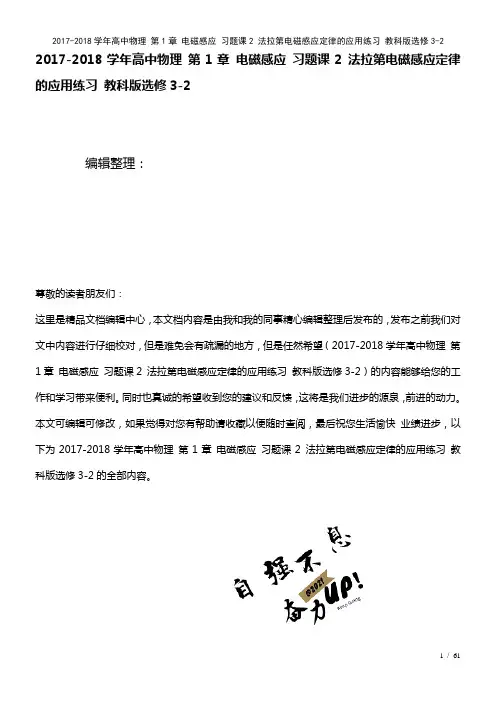

2017-2018学年高中物理第1章电磁感应习题课2 法拉第电磁感应定律的应用练习教科版选修3-2编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018学年高中物理第1章电磁感应习题课2 法拉第电磁感应定律的应用练习教科版选修3-2）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018学年高中物理第1章电磁感应习题课2 法拉第电磁感应定律的应用练习教科版选修3-2的全部内容。

习题课法拉第电磁感应定律的应用一、基础练1．当穿过线圈的磁通量发生变化时，下列说法中正确的是( ）A．线圈中一定有感应电流B．线圈中一定有感应电动势C．感应电动势的大小跟磁通量的变化成正比D．感应电动势的大小跟线圈的电阻有关答案B解析穿过闭合电路的磁通量发生变化时才会产生感应电流,感应电动势与电路是否闭合无关，且感应电动势的大小跟磁通量的变化率成正比．2．一根直导线长0。

1m，在磁感应强度为0.1T的匀强磁场中以10m/s的速度匀速运动，则导线中产生的感应电动势的说法错误的是( )A．一定为0.1VB．可能为零C．可能为0。

01VD．最大值为0。

1V答案A解析当公式E＝BLv中B、L、v互相垂直而导体切割磁感线运动时感应电动势最大:E m＝BLv＝0.1×0.1×10V＝0.1V,考虑到它们三者的空间位置关系，B、C、D正确，A错．3．无线电力传输目前取得重大突破，在日本展出了一种非接触式电源供应系统．这种系统基于电磁感应原理可无线传输电力．两个感应线圈可以放置在左右相邻或上下相对的位置，原理示意图如图1所示．下列说法正确的是( )图1A．若A线圈中输入电流,B线圈中就会产生感应电动势B．只有A线圈中输入变化的电流，B线圈中才会产生感应电动势C．A中电流越大，B中感应电动势越大D．A中电流变化越快，B中感应电动势越大答案BD解析根据产生感应电动势的条件，只有处于变化的磁场中,B线圈才能产生感应电动势，A错，B对；根据法拉第电磁感应定律，感应电动势的大小取决于磁通量变化率，所以C错，D 对．4．闭合回路的磁通量Φ随时间t的变化图象分别如图2所示，关于回路中产生的感应电动势的下列论述,其中正确的是（）图2A．图甲回路中感应电动势恒定不变B．图乙回路中感应电动势恒定不变C．图丙回路中0～t1时间内感应电动势小于t1～t2时间内感应电动势D．图丁回路中感应电动势先变大后变小答案B解析因E＝错误!，则可据图象斜率判断知图甲中错误!＝0，即电动势E为0；图乙中错误!＝恒量，即电动势E为一恒定值；图丙中E前>E后；图丁中图象斜率错误!先减后增,即回路中感应电动势先减后增，故只有B选项正确．5．如图3所示，PQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场,磁场方向垂直线框平面向里,MN线与线框的边成45°角,E、F分别是PS和PQ的中点．关于线框中的感应电流，正确的说法是（)图3A．当E点经过边界MN时,线框中感应电流最大B．当P点经过边界MN时，线框中感应电流最大C．当F点经过边界MN时，线框中感应电流最大D．当Q点经过边界MN时，线框中感应电流最大答案B解析当P点经过边界MN时，切割磁感线的有效长度最大为SR，感应电流达到最大．6．如图4（a)所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路．线圈的半径为r1.在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图（b）所示．图线与横、纵轴的截距分别为t0和B0.导线的电阻不计．图4求0至t1时间内，（1)通过电阻R1上的电流大小；(2)通过电阻R1上的电荷量q及电阻R1上产生的热量．答案(1)错误!(2）错误!错误!解析（1)由图象分析可知,0至t1时间内错误!＝错误!。

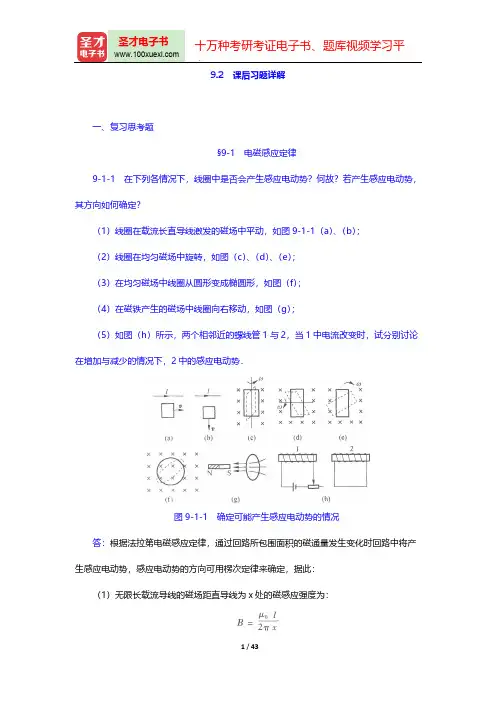

9.2　课后习题详解一、复习思考题§9-1 电磁感应定律9-1-1 在下列各情况下，线圈中是否会产生感应电动势？何故？若产生感应电动势，其方向如何确定？（1）线圈在载流长直导线激发的磁场中平动，如图9-1-1（a ）、（b ）；（2）线圈在均匀磁场中旋转，如图（c ）、（d ）、（e ）；（3）在均匀磁场中线圈从圆形变成椭圆形，如图（f ）；（4）在磁铁产生的磁场中线圈向右移动，如图（g ）；（5）如图（h）所示，两个相邻近的螺线管1与2，当1中电流改变时，试分别讨论在增加与减少的情况下，2中的感应电动势．图9-1-1确定可能产生感应电动势的情况答：根据法拉第电磁感应定律，通过回路所包围面积的磁通量发生变化时回路中将产生感应电动势，感应电动势的方向可用楞次定律来确定，据此：（1）无限长载流导线的磁场距直导线为x 处的磁感应强度为：①在（a）的情况下，虽然线圈各点的磁场各不相同，但是线圈内的总磁通量与线圈的位置无关，无论线圈如何运动都不发生变化，因此线圈中不会产生感应电动势．当然，从局部来看，线圈中垂直于直长导线的两条边框会因切割磁感应线出现电磁感应，但是产生的感应电动势的方向都是自下而上，对整个线圈回路来说感应电动势由于方向相反而抵消，整体为零；②在（b）的情况下，线圈向远离直长导线的方向运动，线圈内磁场随x距离的增加而变小，磁通量也变少，发生了变化，因此线圈中会产生感应电动势；通过楞次定律判断，感应电动势的方向为顺时针方向．（2）①（c）的情况，如图示所标定的两个位置通过线圈内的磁通量是不同的．实线位置，线圈平面与磁场方向垂直，通过线圈的磁通量最大，而虚线位置，线圈平面平行磁场方向，通过线圈的磁通量为零；因此当线圈旋转时线圈内的磁通量发生变化，产生感应电动势，其方向会随着线圈旋转所达到的位置发生变化相应改变，如图示所标定的由实线位置旋转到虚线位置时，通过线圈的磁通量变少，感应电动势的方向为顺时针方向；此后由虚线位置继续旋转时，感应电动势的方向为逆时针方向；②（d）的情况，与（c）完全相同；③（e）的情况，线圈运动时其平面始终垂直磁场方向，线圈内的磁通量始终保持不变，所以线圈中不会产生感应电动势；（3）如图（f）所示，当线圈从圆形变成椭圆形的过程中，线圈面积逐渐减小，所包围的磁通量也就变少，于是线圈中产生了顺时针方向的感应电动势；（4）如图（g）所示，当线圈向右移动时，由于磁场越来越弱，通过线圈的磁通量也越来越少，线圈中会产生感应电动势，感应电动势的方向从左向右看为逆时针方向；（5）在图（h）中，当螺线管1中电阻的滑动头向左滑动时，螺线管1中的电流逐渐增大，所激发的磁场逐渐增强，通过螺线管2的磁通量增加，所以在螺线管2中将会产生逆时针方向的感应电动势；相反，当螺线管1中电阻的滑动头向右滑动时，类比可知，在螺线管2中有顺时针方向的感应电动势产生．9-1-2 将一磁铁插入一个由导线组成的闭合电路线圈中，一次迅速插入，另一次缓慢地插入．问：（1）两次插入时在线圈中的感应电动势是否相同？感生电荷量是否相同？（2）两次手推磁铁的力所作的功是否相同？（3）若将磁铁插入一不闭合的金属环中，在环中将发生什么变化？答：（1）①感应电动势：由法拉第电磁感应定律可知，感应电动势的大小有线圈中磁通量的变化率决定，迅速插入磁通量的变化率比缓慢地插入要大，因而迅速插入产生的感应电动势要大一些；②感生电量：在相同时间内通过导线截面的电荷量与导线回路所包围的磁通量的变化值成正比，而与磁通量变化的快慢无关，设线圈的电阻为R，磁铁插入前后线圈中磁通量分别为和，则感生电荷量均是，因此产生的感生电荷量相同．（2）手推磁铁的力所作功的大小与感应电动势在这段时间内所作的功相等，即由于迅速插入时磁通量的变化率比缓慢插入时的大，因此迅速插入时手推磁铁的力所作的功要比缓慢插入时大．（3）当磁铁插入金属环时，金属环所在空间的磁场发生了变化（由弱到强），因而会产生感生电动势，在金属环上有感生电场的存在，但由于金属环没有闭合，所以没有感应电流产生．9-1-3 让一块很小的磁铁在一根很长的竖直铜管内下落，若不计空气阻力，试定性说明磁铁进入铜管上部、中部和下部的运动情况，并说明理由．答：（１）磁铁处于铜管上部时：铜管中将产生感应电流，此时磁铁速度较小，产生的感应电流较小，磁铁受到的阻力较小，因此磁铁仍然加速下落．（２）磁铁处于铜管中部时：感应电流随着磁铁下落速度的增大而增大，感应电流的磁场对下落磁铁的阻力也逐渐增大．竖直铜管足够长时，磁铁所受的重力和阻力的合力可在管内某处等于零．然后，磁铁以恒定速率速率下落．（３）磁铁处于铜管下部时：磁铁即将离开铜管，由于磁铁在管内的磁感应强度逐渐减小，磁铁的重力将大于感应电流的磁场对磁铁的阻力，因而磁铁将加速离开铜管．§9-2 动生电动势9-2-1 如图9-1-2所示，与载流长直导线共面的矩形线圈abcd作如下的运动：（1）沿x方向平动；（2）沿y方向平动；（3）沿xy平面上某一L方向平动；（4）绕垂直于xy平面的轴转动；（5）绕x轴转动；（6）绕y轴转动;问在哪些情况下矩形线圈abcd中产生的感应电动势不为零？图9-1-2 与载流直导线共面的运动线圈答：（1）穿过矩形线圈的磁通减少，感应电动势不为零；（2）穿过矩形线圈的磁通不变，感应电动势为零；（3）穿过矩形线圈的磁通减少，感应电动势不为零；（4）穿过矩形线圈的磁通发生变化，感应电动势不为零；（5）穿过矩形线圈的磁通发生变化，感应电动势不为零；（6）穿过矩形线圈的磁通发生变化，感应电动势不为零．9-2-2 如图9-1-3所示，一个金属线框以速度v从左边匀速通过一均匀磁场区，试定性地画出线框内感应电动势与线框位置的关系曲线．（a）一个金属线框以匀速通过一均匀磁场区（b）感应电动势与线框位置的关系曲线图9-1-3 进入和离开磁场区的金属线框内感应电动势的变化答：只有当金属线框正在进入和正在离开磁场区、且线框有一部分在磁场区外时才有可能产生感应电动势．进入磁场区时穿过金属线框的磁通量增加，离开磁场区时则减少，因此只在这两个时间段内产生的感应电动势方向相反．设金属线框的宽度为d，磁场区的宽度为L，则线框内感应电动势与线框位置的关系曲线如图9-3（b）所示．9-2-3 如图9-1-4所示．当导体棒在均匀磁场中运动时，棒中出现稳定的电场E＝vB，这是否和导体中E＝0的静电平衡的条件相矛盾？为什么？是否需要外力来维持棒在磁场中作匀速运动？图9-1-4 在均匀磁场中运动的导体棒答：（1）不矛盾．这是两个不同的情况：①当导体棒在均匀磁场中运动时，棒中出现稳定的电场E＝vB是“非静电性场”，它反映的是单位正电荷受到的非静电力，即洛伦兹力．非静电性场的场强沿整个闭合电路的环流不等于零，等于电源的电动势．此时，导体内的电荷在包括非静电力场E＝vB和库仑力场的作用下的平衡，不是单一的静电平衡．②导体在静电平衡时导体中等于零的电场是静止电荷激发的电场，静电场的场强反映。
