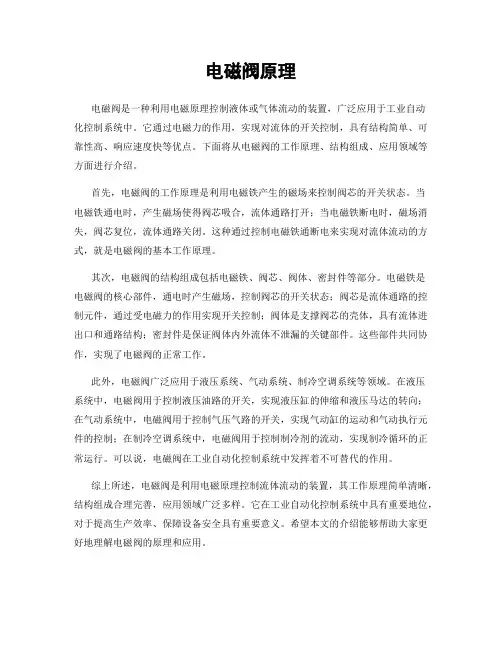

电磁阀原理电磁阀是一种利用电磁原理控制液体或气体流动的装置,广泛应用于工业自动化控制系统中。
它通过电磁力的作用,实现对流体的开关控制,具有结构简单、可靠性高、响应速度快等优点。
下面将从电磁阀的工作原理、结构组成、应用领域等方面进行介绍。
首先,电磁阀的工作原理是利用电磁铁产生的磁场来控制阀芯的开关状态。
当电磁铁通电时,产生磁场使得阀芯吸合,流体通路打开;当电磁铁断电时,磁场消失,阀芯复位,流体通路关闭。
这种通过控制电磁铁通断电来实现对流体流动的方式,就是电磁阀的基本工作原理。
其次,电磁阀的结构组成包括电磁铁、阀芯、阀体、密封件等部分。
电磁铁是电磁阀的核心部件,通电时产生磁场,控制阀芯的开关状态;阀芯是流体通路的控制元件,通过受电磁力的作用实现开关控制;阀体是支撑阀芯的壳体,具有流体进出口和通路结构;密封件是保证阀体内外流体不泄漏的关键部件。
这些部件共同协作,实现了电磁阀的正常工作。
此外,电磁阀广泛应用于液压系统、气动系统、制冷空调系统等领域。
在液压系统中,电磁阀用于控制液压油路的开关,实现液压缸的伸缩和液压马达的转向;在气动系统中,电磁阀用于控制气压气路的开关,实现气动缸的运动和气动执行元件的控制;在制冷空调系统中,电磁阀用于控制制冷剂的流动,实现制冷循环的正常运行。
可以说,电磁阀在工业自动化控制系统中发挥着不可替代的作用。
综上所述,电磁阀是利用电磁原理控制流体流动的装置,其工作原理简单清晰,结构组成合理完善,应用领域广泛多样。
它在工业自动化控制系统中具有重要地位,对于提高生产效率、保障设备安全具有重要意义。
希望本文的介绍能够帮助大家更好地理解电磁阀的原理和应用。
电磁阀工作原理电磁阀是一种通过电磁力控制流体流动的装置。
它由电磁铁和阀体组成,通过电磁铁的电磁力来控制阀体的开关。
电磁阀广泛应用于工业自动化控制系统中,用于控制气体、液体和蒸汽等介质的流动。
电磁阀的工作原理可以简单描述为:当电磁铁通电时,产生的磁场会吸引阀体上的铁芯,使阀体打开,流体可以通过阀门流动;当电磁铁断电时,阀体上的铁芯会被弹簧复位,阀体关闭,阻止流体流动。
具体来说,电磁阀的工作原理如下:1. 结构组成电磁阀主要由阀体、电磁铁、弹簧、密封件等组成。
阀体是一个中空的金属或塑料制成的容器,内部有一个阀座和一个阀门。
电磁铁是由线圈和铁芯组成,线圈通电时会产生磁场,吸引铁芯。
2. 工作过程当电磁铁通电时,线圈中的电流产生磁场,磁场吸引铁芯向上移动,铁芯与阀体上的阀门相连,将阀门打开。
此时,介质可以通过阀门流动。
3. 电磁力和弹簧力平衡当电磁铁断电时,线圈中的电流消失,磁场消失,铁芯受到弹簧力的作用下落,与阀门分离,阀门关闭。
弹簧的作用是保证阀门在断电时能够快速关闭,防止介质继续流动。
4. 密封性能电磁阀的阀座和阀门之间有密封件,用于保证阀门关闭时的密封性能。
密封件通常采用橡胶或聚四氟乙烯等材料制成,具有良好的耐腐蚀性和密封性能。
5. 控制方式电磁阀的控制方式有两种:直接控制和间接控制。
直接控制是指电磁铁与阀门直接相连,通过电磁力控制阀门的开关;间接控制是指电磁铁通过连杆或其他机械装置间接控制阀门的开关。
6. 应用领域电磁阀广泛应用于工业领域,用于控制气体、液体和蒸汽等介质的流动。
常见的应用包括自动化生产线、供水系统、空调系统、汽车发动机控制系统等。
总结:电磁阀是一种通过电磁力控制流体流动的装置,其工作原理是通过电磁铁的电磁力来控制阀体的开关。
当电磁铁通电时,阀体打开,介质可以流动;当电磁铁断电时,阀体关闭,阻止介质流动。
电磁阀具有结构简单、控制方便、可靠性高等优点,广泛应用于工业自动化控制系统中。
电磁阀的原理和分类电磁阀是工业自动化领域中常见的控制元件,广泛应用于液压、气动系统中。
本文将介绍电磁阀的原理和分类,并详细阐述每一类电磁阀的特点和应用。
一、电磁阀的原理电磁阀是一种利用电磁力控制液体或气体流动的装置。
其工作原理基于电磁感应和磁力作用。
当通电时,电磁铁内部产生磁场,使电磁铁的铁芯吸引阀芯,从而改变阀芯的位置,使介质通路打开或关闭。
二、电磁阀的分类根据控制介质的种类和控制方式,电磁阀可以分为多个不同的类别。
下面将详细介绍几种常见的电磁阀分类。
1. 按介质分类(1) 水电磁阀:主要用于控制水的流动,广泛应用于给排水系统、制冷空调系统等。
(2) 气电磁阀:主要用于控制气体的流动,广泛应用于气动系统、燃气系统等。
(3) 油电磁阀:主要用于控制液压油的流动,广泛应用于液压系统、润滑系统等。
2. 按控制方式分类(1) 二位二通电磁阀:具有两个工作状态,通常用于控制流体的开关。
(2) 二位三通电磁阀:具有两个工作状态和一个中间状态,常用于控制流体的转向。
(3) 三位二通电磁阀:具有三个工作状态,常用于控制流体的正反转。
(4) 四位二通电磁阀:具有四个工作状态,常用于控制流体的正反转和停止。
3. 按工作方式分类(1) 直动式电磁阀:阀芯直线运动,可根据需要分为单向直动和双向直动。
(2) 带导向式电磁阀:阀芯固定在阀体内,并通过导向部件来改变流体通路。
(3) 锥阀式电磁阀:阀芯的底部为锥形设计,通过锥阀与阀座之间的间隙来控制流体流动。
(4) 薄板式电磁阀:阀芯为薄板状,主要用于微型电磁阀或高频开关。
三、电磁阀的应用电磁阀在工业自动化领域中起到关键的控制作用,广泛应用于各种控制系统中。
下面列举几个常见的应用场景。
1. 液压系统:电磁阀用于控制液压油的流动、压力和方向,广泛应用于工程机械、冶金设备等。
2. 气动系统:电磁阀用于控制气体的流动和压力,广泛应用于气动机械、工业自动化等。
3. 制冷系统:电磁阀用于控制制冷剂的流动和压缩机的启停,广泛应用于冷藏冷冻设备、空调系统等。
电磁阀工作原理电磁阀是一种常见的控制元件,广泛应用于工业自动化领域。
它通过电磁力来控制液体或气体的流动,实现开关或调节的功能。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的构成电磁阀由电磁铁和阀体两部分组成。
电磁铁是电磁阀的核心部件,它由铁芯、线圈和阀芯组成。
阀体则由阀座、阀盖、阀门和密封件等部分构成。
二、电磁阀的工作原理当电磁阀通电时,电流通过线圈,产生磁场。
这个磁场会使得铁芯受到磁力作用,向上运动。
阀芯与铁芯相连,所以阀芯也会随之上升。
当阀芯上升到一定高度时,阀门就会打开,流体得以通过。
当电磁阀断电时,线圈中的电流消失,磁场也会消失。
此时,弹簧的作用力将阀芯压回原位,阀门关闭,流体停止流动。
三、电磁阀的工作方式电磁阀有两种工作方式:直接作用式和间接作用式。
1. 直接作用式电磁阀直接作用式电磁阀的阀芯直接与电磁铁相连,当电磁铁通电时,阀芯受到磁力作用,打开阀门。
当电磁铁断电时,阀芯由于弹簧的作用力回到原位,阀门关闭。
2. 间接作用式电磁阀间接作用式电磁阀的阀芯与电磁铁通过一个机械连接杆相连。
当电磁铁通电时,磁力使得连接杆受到拉力,间接作用于阀芯,打开阀门。
当电磁铁断电时,连接杆上的拉力消失,阀芯由于弹簧的作用力回到原位,阀门关闭。
四、电磁阀的分类根据电磁阀的结构和工作原理,可以将其分为多种类型。
常见的电磁阀类型有以下几种:1. 二位二通电磁阀二位二通电磁阀是最简单的一种类型,它只有一个进口和一个出口。
当电磁阀通电时,阀门打开,流体从进口流入出口。
断电时,阀门关闭,流体停止流动。
2. 二位三通电磁阀二位三通电磁阀有一个进口和两个出口。
当电磁阀通电时,阀门打开,流体从进口分别流入两个出口。
断电时,阀门关闭,流体停止流动。
3. 三位二通电磁阀三位二通电磁阀有两个进口和一个出口。
当电磁阀通电时,阀门打开,流体从两个进口中的一个进入出口。
断电时,阀门关闭,流体停止流动。
4. 三位三通电磁阀三位三通电磁阀有两个进口和一个出口。
电磁阀的原理和应用电磁阀是一种可以控制流体流动的设备,它基于电磁效应来实现开关控制。
本文将详细介绍电磁阀的工作原理以及其在各个领域中的应用。
一、电磁阀的工作原理电磁阀由电磁铁和阀体组成,电磁铁是电磁阀的驱动部分。
当电流通过电磁铁时,会产生一个磁场,这个磁场会吸引或释放移动部件,从而控制阀体的开关状态。
具体而言,电磁阀通过控制电磁铁通电和断电来实现开关的控制。
当电流通电时,电磁铁产生磁场,吸引移动部件,使阀体开启;当电流断电时,磁场消失,移动部件被弹簧或气压恢复原始位置,阀体关闭。
这种通过电磁效应来实现开关控制的原理,使得电磁阀成为了控制流体流动的重要设备。
二、电磁阀的应用领域1. 工业自动化在工业生产中,需要控制气体或液体的流动,电磁阀被广泛应用于各种自动化系统中。
比如,自动化生产线上的流体控制、机械设备中的冷却系统、燃气锅炉的燃气控制等。
2. 农业灌溉电磁阀在农业灌溉系统中扮演着重要的角色。
通过控制电磁阀的开关状态,可以实现灌溉系统的自动化控制。
例如,可以根据作物的需水量和土壤湿度来自动控制电磁阀的开启和关闭,从而实现灌溉的精确控制。
3. 餐饮业电磁阀在餐饮业中也得到了广泛的应用。
例如,咖啡机、饮料机等设备都需要通过电磁阀控制水流的开闭。
此外,热水锅炉、蒸汽炉等厨房设备中的温控系统也需要电磁阀进行流体控制。
4. 医疗设备在医疗设备中,电磁阀也扮演着重要的角色。
例如,呼吸机、输液泵等设备需要通过电磁阀来控制气体或液体的流动,从而实现病人的治疗或监测。
5. 汽车工业电磁阀在汽车工业中的应用也非常广泛。
例如,发动机的燃油喷射控制、变速器的换挡控制等都需要电磁阀进行精确的流体控制。
6. 家居设备一些家居设备中也会采用电磁阀。
例如,洗衣机、洗碗机等家电中的水流控制就需要电磁阀的帮助。
通过以上例子可以看出,电磁阀的应用范围非常广泛,涉及到各个领域的流体控制。
正是因为电磁阀在控制流体方面的独特优势,使其成为了这些设备中不可或缺的组成部分。
电磁阀工作原理
电磁阀是一种通过电磁力控制流体流动的装置。
它由电磁铁和阀体组成,通过
电磁铁的磁力来控制阀体的开关状态,从而实现流体的控制和调节。
电磁阀的工作原理可以分为以下几个步骤:
1. 电磁铁通电:当电磁铁通电时,会产生磁场。
这个磁场会使得阀体上的阀芯
受到磁力的作用,从而改变阀芯的位置。
2. 阀芯挪移:当电磁铁通电后,阀芯会受到磁力的吸引,从而向磁场方向挪移。
阀芯的挪移会改变阀体内部的通道结构,从而控制流体的流动。
3. 流体流动:当阀芯挪移到一定位置时,阀体内部的通道会打开或者关闭,从
而允许或者阻挠流体的流动。
当阀体内部的通道打开时,流体可以通过阀体,并且流动方向和流量可以根据阀体的设计来调节。
4. 断电恢复:当电磁铁断电时,磁场消失,阀芯会受到弹簧的作用而恢复到初
始位置。
阀芯的恢复会使得阀体内部的通道关闭,住手流体的流动。
电磁阀的工作原理基于电磁力的作用,通过控制电磁铁的通电和断电来控制阀
体的开关状态,从而实现对流体的控制。
电磁阀广泛应用于工业自动化控制系统中,例如液压系统、气动系统、供水系统、供气系统等。
在实际应用中,电磁阀的工作性能和可靠性是非常重要的。
常见的电磁阀故障
包括阀芯卡住、阀体泄漏、电磁铁损坏等。
为了确保电磁阀的正常工作,需要定期检查和维护,以及合理选择适合的电磁阀型号和规格。
总结起来,电磁阀的工作原理是通过电磁力控制阀体的开关状态,从而实现对
流体的控制和调节。
它在工业自动化控制系统中起到重要作用,需要注意工作性能和可靠性,并进行定期维护和检查。
电磁阀作用原理电磁阀是一种利用电磁力控制液体或气体流动的装置。
它的作用原理是通过电流通过线圈产生磁场,使得磁铁受到电磁力的作用而移动,从而改变阀门的开闭状态。
电磁阀由线圈、磁铁、弹簧和阀体等部分组成。
线圈是电磁阀的核心部件,其内部通电后会产生磁场。
磁铁则是受到电磁力作用的部件,根据电磁力的大小和方向,可以移动到不同的位置。
弹簧的作用是使磁铁在没有电流通过时回到初始位置。
阀体则是控制流体流动的部分,通过磁铁的移动来改变流体的通断状态。
当电磁阀通电时,线圈内部会产生磁场。
根据电磁铁的极性,磁铁会受到电磁力的作用而移动。
当磁铁移动到一定位置时,会改变阀体的结构,使流体可以通过阀体。
当电磁阀断电时,弹簧的作用下,磁铁会回到初始位置,阀体也会恢复原状,使流体无法通过。
电磁阀的作用原理可以用以下步骤来描述:首先,当电流通过线圈时,线圈内部产生磁场。
其次,根据磁场的大小和方向,磁铁会受到电磁力的作用而移动。
再次,磁铁的移动会改变阀体的结构,使流体可以通过。
最后,当电流断开时,弹簧的作用下,磁铁会回到初始位置,阀体也会恢复原状,流体无法通过。
电磁阀的作用原理可以应用于多个领域。
在工业领域中,电磁阀常被用于控制液体或气体的流动,如控制流体的进出、流量的调节等。
在家用电器中,电磁阀也被广泛应用,如洗衣机、空调等。
此外,电磁阀还可以用于汽车行业,如控制发动机的燃油喷射、刹车系统的控制等。
电磁阀的作用原理简单而又可靠,但在使用过程中也需要注意一些问题。
首先,要选择合适的电磁阀型号,根据需要控制的流体类型、压力、温度等参数来选择合适的电磁阀。
其次,要正确安装电磁阀,保证线圈与电源的连接正常,阀体与管道的连接牢固。
最后,要定期检查电磁阀的工作状态,如线圈是否正常通电、磁铁是否移动灵活等,以确保电磁阀的正常运行。
电磁阀是一种利用电磁力控制流体流动的装置,其作用原理是通过电流通过线圈产生磁场,使得磁铁受到电磁力的作用而移动,从而改变阀门的开闭状态。
电磁阀工作原理电磁阀是一种控制设备,通过电磁力将开关机械装置控制在机械位置上。
它由电磁线圈、铁芯、阀体和阀芯等组成。
电磁阀主要通过控制电磁线圈的通断来控制阀体内的流体通路的开关,实现对流体的控制。
一、电磁线圈和铁芯电磁线圈和铁芯是电磁阀中最重要的部件之一。
电磁阀的工作原理是利用电磁力将阀芯的开关机械装置控制在机械位置上。
当电磁线圈通电时,产生的磁场将铁芯吸引,从而使阀芯产生位移,使通路开启或关闭。
二、阀体和阀芯阀体是电磁阀中负责控制流体通路的部件,它通常是由金属材料制成。
阀芯则是负责控制阀体内流体通路的开启和关闭。
阀体和阀芯之间通过密封装置保持严密的连接。
当电磁线圈通电时,产生的磁场将阀芯吸引,从而使阀芯与阀体分离或接触,控制流体的通路状态。
三、工作过程电磁阀的工作过程可以分为两个阶段:通电阶段和断电阶段。
1. 通电阶段当电磁线圈通电时,电磁线圈会产生磁场,吸引铁芯并使阀芯移动。
阀芯与阀体分离,使流体通过阀体的通路,实现流体的开启状态。
2. 断电阶段当电磁线圈断电时,磁场消失,铁芯失去吸引力,阀芯回到原始位置,与阀体接触。
阀体的通路被关闭,流体无法通过,实现流体的关闭状态。
四、使用场景电磁阀工作原理简单可靠,被广泛应用于各种工业控制系统中。
例如,电磁阀在水处理系统中被用来控制水的流量和压力,确保系统的正常运行。
此外,电磁阀还常用于空调系统、汽车发动机控制、石油化工等领域。
总结:电磁阀作为一种重要的控制设备,通过电磁力将开关机械装置控制在机械位置上。
它由电磁线圈、铁芯、阀体和阀芯等部件组成。
在工作过程中,电磁线圈的通断控制使阀芯产生位移,从而控制阀体内流体通路的开启和关闭。
电磁阀工作原理简单可靠,被广泛应用于各种工业控制系统中。
它在水处理系统、空调系统、汽车发动机控制等领域发挥着重要作用。
通过深入了解电磁阀的工作原理,我们可以更好地理解和应用这一控制设备。
电磁阀的工作原理与故障排查电磁阀是一种广泛应用于自动控制系统中的设备,它通过电磁力的作用来控制液体、气体等介质流动的开关元件。
本文将详细介绍电磁阀的工作原理及常见的故障排查方法。
一、电磁阀的工作原理电磁阀的工作原理基于电磁感应和磁力学的基本原理,其内部包含一个线圈和一个可控制开关的阀体。
当电流通过线圈时,会产生磁场,该磁场将使阀体内部的磁铁受到吸引或排斥,从而改变阀体的位置,实现介质通道的开闭。
具体来说,电磁阀的工作过程可以分为两个阶段:吸合和释放。
1. 吸合阶段:当线圈通电时,产生的磁场会使阀体内的磁铁受到吸引,使阀体合上。
此时介质通道关闭,流体无法通过。
2. 释放阶段:当线圈断电时,磁场消失,阀体内的磁铁失去吸引力,阀体弹簧的作用下恢复原位。
此时介质通道打开,流体可以通过。
通过不断地通断电流,电磁阀可以实现周期性的开合动作,从而控制流体的流动和阻断。
二、电磁阀的常见故障排查方法1. 电源故障:如果电磁阀无法正常工作或无法吸合,则可能是由于电源故障导致的。
首先检查电源线路是否接触良好,是否有短路或断路现象。
可以尝试更换电源线路来确认问题是否得到解决。
2. 线圈故障:线圈是电磁阀工作的核心部件,如果线圈损坏或绝缘不良,会导致电磁阀无法正常工作。
检查线圈是否受潮、断路或短路,必要时进行线圈的绝缘测试和更换。
3. 阀体堵塞:由于介质中的杂质或污垢积聚,阀体通道可能会堵塞,导致电磁阀无法通电或无法关闭。
此时可以拆下阀体进行清洗和检查,确保通道畅通。
4. 阀座磨损:长时间使用后,阀座可能会出现磨损,导致密封不严,介质泄漏。
如果发现阀体无法完全关闭或密封性差,应及时更换阀座。
5. 接口松动:电磁阀安装时,接口部分如果松动或未紧固好,可能会导致连通性不良或漏气。
检查电磁阀的接口部分,确保连接牢固。
总结:电磁阀作为一种重要的控制元件,在自动控制系统中有着广泛的应用。
了解电磁阀的工作原理以及常见的故障排查方法,对于维护和保养电磁阀具有重要意义。
电磁阀基础知识电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔。
而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
不同的电磁阀原理是不同的,几种电磁阀原理如下:直动式电磁阀原理:常闭型通电时,电磁线圈产生电磁力把敞开件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把敞开件压在阀座上,阀门敞开,常开型与此相反。
分步直动式电磁阀原理:是直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
间接先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在敞开件周围形成上低下高的压差,流体压力推动敞开件向上移动,阀门打开;断电时,弹簧力把先导孔敞开,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动敞开件向下移动,敞开阀门。
电磁阀线圈烧坏的原因外部原因电磁阀的稳定运行与流体介质的干净程度是密不可分的,很多介质里面会有一些细微颗粒或者介质钙化,这些细微的物质会慢慢附着在阀芯上,逐渐变硬,很多人发现头一天晚上还运行正常,到了第二天早上电磁阀就打不开了,拆下来一看原来是阀芯上有一层厚厚的钙化物沉积。
这种情况最为常见,也是导致电磁阀烧毁的主要因素。
内部原因:电磁阀的滑阀套与阀芯的配合间隙很小,一般都是单件装配,当有机械杂质带入或润滑油太少时,很容易卡住。
处理方法可用钢丝从头部小孔捅入,使其弹回。
根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作灵活。
电磁阀工作原理电磁阀从原理上分为三大类:直动式、分步直动式、先导式。
而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类:直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构一、直动式电磁阀原理:通电时,电磁阀线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧力把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
二、分步直动式电磁阀原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先打开先导小阀,主阀下压力上升,上腔压力下降,从而利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压或真空、高压时亦能可靠动作,但功率较大,要求必须水平安装。
三、先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。
四.二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号,电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves)。
电磁阀既是电器控制部分和气动执行部分的接口,也是和气源系统的接口。
电磁阀接受命令去释放,停止或改变压缩空气的流向,在电-气动控制中,电磁阀可以实现的功能有:气动执行组件动作的方向控制,ON/OFF开关量控制,OR/NOT/AND逻辑控制。
在电磁阀家族中,最重要的是电磁控制换向阀(Solenoid actuated directional control valves)。
电磁阀的工作原理电磁阀是一种控制流体流动的装置,广泛应用于各种工业领域。
它通过电磁力的作用来控制阀门的开启和关闭,从而实现对流体的控制。
一、电磁阀的基本结构电磁阀由电磁铁和阀体两部分组成。
电磁铁由线圈、铁芯和阀盖组成,线圈通电时产生磁场,吸引铁芯,使阀盖与阀体之间的密封面断开,流体得以通过;线圈断电时,磁场消失,铁芯回到原位,阀盖与阀体之间的密封面闭合,流体停止流动。
二、电磁阀的工作原理1. 工作原理当电磁阀接通电源时,电流通过线圈产生磁场,磁场作用于铁芯,使铁芯受到吸引力,向上运动。
铁芯上的阀盖也随之上升,将阀盖与阀体之间的密封面打开。
此时,流体可以通过阀体进入或离开。
2. 原理解析电磁阀的工作原理基于电磁感应和磁性材料的特性。
当电流通过线圈时,线圈会产生磁场,磁场作用于铁芯,使铁芯受到吸引力。
铁芯上的阀盖与阀体之间的密封面打开,流体可以通过。
当线圈断电时,磁场消失,铁芯失去吸引力,回到原位,阀盖与阀体之间的密封面关闭,流体停止流动。
三、电磁阀的分类根据不同的控制方式和结构特点,电磁阀可以分为以下几类:1. 直动式电磁阀直动式电磁阀的线圈直接连接于阀芯,通过电磁力来控制阀芯的运动,实现对流体的控制。
这种电磁阀结构简单、可靠性高,广泛应用于各种工业领域。
2. 导向式电磁阀导向式电磁阀的阀芯通过导向机构与线圈相连,通过电磁力来控制导向机构的运动,进而控制阀芯的开启和关闭。
导向式电磁阀具有较大的流量和较高的压力,适用于一些对流量和压力要求较高的场合。
3. 比例式电磁阀比例式电磁阀通过调节线圈的电流来控制阀芯的位置,从而实现对流体流量的精确控制。
这种电磁阀广泛应用于自动化控制系统中,可以根据需要调节流量大小。
四、电磁阀的应用领域电磁阀在各个工业领域都有广泛的应用,主要包括以下几个方面:1. 自动化生产线电磁阀可以用于控制气动和液压系统,实现自动化生产线的流程控制。
通过电磁阀的开启和关闭,可以控制气缸的运动、液压系统的压力等,提高生产效率和质量。
电磁阀的工作原理电磁阀是一种常用的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或者气体的流动,实现开关和调节的功能。
本文将详细介绍电磁阀的工作原理。
一、电磁阀的基本组成电磁阀主要由铁芯、线圈、阀体和阀门组成。
1. 铁芯:铁芯是电磁阀的核心部件,普通由软磁材料制成。
它的作用是在电磁力的作用下,吸引或者释放阀门,控制流体的通断。
2. 线圈:线圈是电磁阀的发机电,通过通电产生磁场,使铁芯产生磁性,从而控制阀门的开关。
线圈通常由绝缘导线绕制而成。
3. 阀体:阀体是电磁阀的外壳,通常由金属材料制成。
它具有连接管道和固定阀门的作用,保护内部构件免受外界环境的影响。
4. 阀门:阀门是电磁阀的关键部件,它由阀座和阀芯组成。
阀芯通过铁芯的磁性控制,实现阀门的开关。
阀座则负责密封,防止流体泄漏。
二、电磁阀的工作原理可以简述为:当线圈通电时,产生磁场,使铁芯受到电磁力的作用,吸引阀芯与阀座密切贴合,阀门关闭;当线圈断电时,磁场消失,铁芯失去磁性,阀芯受到弹簧力的作用,与阀座分离,阀门打开。
下面将详细介绍电磁阀的工作过程。
1. 电磁阀的闭合过程:(1)初始状态:电磁阀处于断电状态,线圈未通电,阀芯受到弹簧力的作用,与阀座分离,阀门打开,流体可通过。
(2)通电过程:当线圈通电时,电流通过线圈,产生磁场。
磁场使得铁芯受到电磁力的作用,向阀芯方向挪移。
(3)闭合过程:铁芯的挪移使阀芯与阀座密切贴合,阀门关闭。
此时,流体无法通过,实现了液体或者气体的截断。
2. 电磁阀的断开过程:(1)断电过程:当线圈断电时,电流住手,磁场消失。
铁芯失去磁性,受到弹簧力的作用,向弹簧方向挪移。
(2)断开过程:铁芯的挪移使阀芯与阀座分离,阀门打开。
此时,流体可以通过,实现了液体或者气体的通畅。
三、电磁阀的特点和应用1. 特点:(1)快速响应:电磁阀的开关速度快,响应时间短,可以实现快速控制。
(2)可靠性高:电磁阀采用电磁力控制,无需机械传动,结构简单,故障率低,使用寿命长。
电磁阀的工作原理电磁阀是一种常见的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或气体的流动,实现开关和调节的功能。
电磁阀的工作原理主要包括结构组成、电磁力的产生和控制、流体控制等方面。
一、结构组成电磁阀主要由铁芯、线圈、阀体和阀芯组成。
铁芯是电磁阀的核心部件,它由软磁材料制成,起到引导磁场和提供磁路的作用。
线圈是电磁阀的电磁力产生器,通电时会产生磁场,通过磁场与铁芯之间的相互作用来产生电磁力。
阀体是电磁阀的外壳,起到固定和保护内部元件的作用。
阀芯是电磁阀的控制部件,通过电磁力的作用来控制液体或气体的流动。
二、电磁力的产生和控制电磁阀的工作原理基于电磁力的产生和控制。
当通电时,线圈中会产生磁场,磁场会使铁芯磁化,并通过磁路传导到阀芯上。
阀芯受到磁力的作用,会发生位移,从而改变阀体与阀座之间的间隙,控制流体的流动。
当断电时,磁场消失,阀芯受到弹簧力的作用返回原位,阀体与阀座之间的间隙再次闭合,流体停止流动。
三、流体控制电磁阀通过控制阀芯的位移来控制流体的流动。
当阀芯关闭时,阀体与阀座之间的间隙闭合,流体无法通过,实现流体的截断和开关功能。
当阀芯打开时,阀体与阀座之间的间隙打开,流体可以顺畅地通过,实现流体的通路和调节功能。
通过控制电磁阀的通电和断电,可以实现对流体的精确控制。
四、应用领域电磁阀广泛应用于各个领域,如工业自动化、石油化工、冶金、电力、水处理等。
在工业自动化系统中,电磁阀常用于控制气体和液体的流动,实现各种工艺过程的自动化控制。
例如,电磁阀可以用于控制气缸的运动,实现机械臂的抓取和放置动作;电磁阀也可以用于控制液体的流量和压力,实现流体的调节和控制。
总结:电磁阀是一种通过电磁力控制流体流动的常见控制元件。
它的工作原理基于电磁力的产生和控制,通过控制阀芯的位移来实现对流体的开关和调节。
电磁阀在工业自动化系统中应用广泛,可以实现流体的精确控制,提高生产效率和产品质量。
电磁阀的工作原理电磁阀是一种常用的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制流体(液体或气体)的开关,实现流体的通断和流量调节。
电磁阀由电磁铁和阀体两部分组成,其中电磁铁是控制阀体开关的核心部件。
电磁阀的工作原理可以分为两个步骤:电磁激励和阀体控制。
1. 电磁激励:当电磁阀通电时,电流通过电磁铁线圈产生磁场,磁场会使得铁芯产生磁化,形成一个磁极。
根据右手定则,电流方向和磁场方向垂直时,磁极的方向可以确定。
磁极的产生会引起磁力,这个磁力就是电磁铁的吸合力。
当电磁铁通电时,磁极会吸引阀体上的铁芯,使得阀体关闭。
2. 阀体控制:当电磁铁通电时,阀体关闭;当电磁铁断电时,阀体打开。
这是因为电磁铁通电时,电流通过线圈产生的磁场会吸引阀体上的铁芯,使得阀体关闭;而当电磁铁断电时,磁场消失,阀体上的铁芯会受到弹簧的作用而弹起,使得阀体打开。
根据上述工作原理,电磁阀可以实现流体的通断和流量调节。
在控制系统中,通过控制电磁阀的通电和断电,可以实现对流体的精确控制。
例如,当需要关闭流体通道时,控制系统发送信号给电磁阀,使其通电,阀体关闭;当需要打开流体通道时,控制系统发送信号给电磁阀,使其断电,阀体打开。
同时,通过控制电磁阀的通电时间和断电时间,可以调节流体的流量大小。
电磁阀的工作原理使得它在工业自动化系统中具有广泛的应用。
例如,在液压系统中,电磁阀可以实现对液压油的流量和压力的控制;在气动系统中,电磁阀可以实现对气体的通断和流量的控制。
此外,电磁阀还被广泛应用于汽车工业、冶金工业、化工工业等领域。
总结:电磁阀是一种通过电磁力控制流体的开关的控制元件。
它的工作原理包括电磁激励和阀体控制两个步骤。
通过电磁激励,电磁铁产生磁场,吸引阀体上的铁芯,使得阀体关闭;通过阀体控制,电磁铁通电时阀体关闭,断电时阀体打开。
电磁阀的工作原理使得它在工业自动化系统中有着广泛的应用。
电磁阀的工作原理电磁阀是一种常用的控制元件,广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或气体的流动,具有开关灵活、反应迅速、可靠性高等特点。
本文将详细介绍电磁阀的工作原理及其组成部分。
一、电磁阀的组成部分电磁阀主要由电磁线圈、铁芯、阀体、阀芯、弹簧和密封件等组成。
1. 电磁线圈:电磁线圈是电磁阀的核心部分,它由绝缘导线绕成,当通过电流时,会产生磁场。
2. 铁芯:铁芯是电磁线圈的磁路,它能够集中和增强磁场,使得磁力传递到阀芯上。
3. 阀体:阀体是电磁阀的外壳,通常由铜、铁等材料制成,具有良好的导热性能和耐腐蚀性能。
4. 阀芯:阀芯是电磁阀的关键部分,它通过电磁力的作用来控制流体的通断。
阀芯通常由铁、不锈钢等材料制成。
5. 弹簧:弹簧用于保持阀芯在关闭状态时的稳定性,当电磁线圈通电时,弹簧会被电磁力克服,使阀芯打开。
6. 密封件:密封件用于确保电磁阀的密封性能,防止流体泄漏。
二、电磁阀的工作原理可以分为两个过程:吸合过程和脱合过程。
1. 吸合过程:当电磁线圈通电时,电流通过线圈产生磁场,磁场使得铁芯磁化,吸引阀芯与铁芯连接。
阀芯与阀体之间的密封面断开,流体通过阀体进入阀芯的通道,然后流出。
2. 脱合过程:当通电结束时,电流消失,磁场也会消失,铁芯失去磁化,阀芯受到弹簧的作用,与铁芯分离。
阀芯与阀体之间的密封面重新闭合,阀芯通道被封堵,流体停止流动。
三、电磁阀的应用电磁阀广泛应用于工业自动化系统中,常见的应用领域包括:1. 液压系统:电磁阀用于控制液压系统中液体的流动,如液压机械、液压门控制等。
2. 气动系统:电磁阀用于控制气动系统中气体的流动,如气动机械、气动门控制等。
3. 汽车工业:电磁阀用于汽车发动机的喷油系统、制动系统等。
4. 冶金工业:电磁阀用于控制冶金工业中的液体流动,如钢铁冶炼、铸造等。
5. 石油化工:电磁阀用于控制石油化工过程中的流体流动,如管道输送、化工反应等。
四、电磁阀的优缺点电磁阀作为一种常用的控制元件,具有以下优点:1. 开关灵活:电磁阀的开关动作迅速,响应时间短,能够实现高频率的开关。
电磁阀的工作原理一、电磁阀的分类国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式。
1、直动式电磁阀:原理:常闭型通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
(常开型与此相反)特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
2、反冲型电磁阀原理:它的原理是一种直动和先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启;断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作。
3、先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
特点:体积小,功率低,流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件一、电磁阀的工作原理阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。
即两位是指有两个工作位置可切换,三通是有三个通道通气。
比如:二位二通电磁阀是一进一出(二个通道、最普通常见);1个通道与气源连接,另外一个通道与执行机构的进气口连接。
二位三通电磁阀控制气体是一进一出一排气(工作位置有二个);1个通道与气源连接,另外两个通道1个与执行机构的进气口连接,1个与执行机构排气口连接。
二位五通电磁阀控制气体是一进二出一排气(工作位置也是二个);1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
三位五通电磁阀控制气体是一进二出一排气(但工作位置有三个);1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)1.两位三通单电控电磁阀动作原理两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
电磁阀原理见附图。
由图可见,1是进气管,2、4两个是出气管,3、5两个是排气管。
当12线圈通电时,阀工作在右阀位,进气由1经过阀从2出去,管4的气经阀从5排出;当14线圈通电时,阀工作在左阀位,进气由1经过阀从4出去,管2的气经阀从3排出。
一般就是下面的三个口中间的是进气口,接进气。
两边的是排气口,接消音器。
上面两个工作口,接气缸的两个口。
就OK了,接线的ON/OFF是开关了,两个引线随便接,因为是线圈。
COM----NO常开,COM-----NC常闭二位三通电磁阀原理:一种气动电磁伐,两个工作位置、a---b,a---c开关切换。
对于10-NC图,应该是不通电情况下,P口(进气口)与A(出口,接气缸)不通,当通电时,P口与A口通;此的"NC"只能带表正常情况下P与A口不通气或油.即"Nor mal closed",至于此时如果电磁阀连接的气缸到底是关和开要看A口连接到的气缸的上下位置了,这是个单控电磁阀.: h: n# i. w! [1 S: f3 k% S顺便解释一下电磁阀图形符号(楼上的兄弟说的不详细!!)首先了解一下:阀的“通”和“位”“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口,不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通。
+ ~& N! A! Q8 g5 [K 几种不同“通”和“位”的滑阀式换向阀主体部分的结构形式和图形符号如楼主图中所示。
表中图形符号的含义一般如下:# a$ y) S7 j2 (1)用方框表示阀的工作位置,有几个方框就表示有几“位”;: O0 M3 l9 r) d(2)方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;B(3)方框内符号“┻”或“┳”表示该通路不通;. a- r! e- y7 w7 L1 d7 Z8 g(4)方框外部连接的接口数有几个,就表示几“通”;$ I! O8 w6 Q, y' G- X(5)一般,阀与系统供油路或气咱连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用o)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l表示泄漏油口;(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图时,油路/气路一般应连接在换向阀的常态位上。
详细易懂电磁阀工作原理一、按被控制管路内的介质及使用工况的不同可将电磁阀分为:液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀(深冷电磁阀)、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
4 `三、按电磁阀的使用材质不同可分为:铸铁体(灰口铸铁、球墨铸铁)、铜体(铸铜、锻铜)、铸钢体、全不锈钢体(304、316)、非金属材料(ABS、聚四氟乙烯)。
四、按管道中介质的压力不同可分为:真空型(~0Mpa)、低压型(0~)、中压型(~)、高压型(~)、超高压型(10~21Mpa)五、按介质温度不同可分为:常温型(~)、中温型(~)、高温型(~)、超高温型(~)、低温型(~)、超低温型()。
六、按工作电压不同分为:交流电压:AC220V380V110V24V;直流电压:DC24V12V6V220V;一般常用电压为AC220VDC24V,推荐用户尽量选用常用电压、特殊电压供货周期较长。
七、按电磁阀的防护等级可分为:防爆型、防水型、户外型等。
从原理上分:直动式电磁阀:原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
分布直动式电磁阀:原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
# K3 w4 f6 C2 m先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
电磁阀在液路系统中用来实现液路的通断或液流方向的改变,它一般具有一个可以在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。
阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。
按照气路数分:“X位Y通”电磁阀的“X位”代表的就是阀门一共有几种状态:“2位”表示“通”和“断”2种状态——P→A,P→B,A→R,B→S等状态,断开的气路均处于排气状态; ;“3位”包括上面2种状态,还包括第3种状态——对于第1路排气/不排气,对于第2路排气/不排气的状态,有多种组合。
% }4 G1 J8 O2 X' {: g“Y通”指的是电磁阀一共有几个孔,对于气体电磁阀,因为存在排气的问题,可能有2个孔(1个进气、1个出气),3个孔(1个进气、1个出气、1个排气),4个孔(1个进气、2个出气、1个排气),5个孔(1个进气、2个出气、2个排气);对于液体电磁阀,就不存在排气问题,因为液体一般不能排空。
P——POWER,进气孔;A——出气孔1(接气缸);R——与出气孔1相通的排气孔(B侧线圈已经通过电或手动控制过,A侧线圈不通电时这两个孔相通);B——出气孔2(接气缸);S——与出气孔2相通的排气孔(A侧线圈已经通过电或手动控制过,B侧线圈不通电时这两个孔相通);两位两通(1个进气、1个出气)断电时,压力口连到气缸口----通电时,压力口、气缸口关闭;两(三)位三通(1个进气、1个出气、1个排气)常开:断电时,压力口连到气缸口而排气口关闭----通电时,压力口关闭而气缸口连到排气口;常闭:断电时,压力口关闭而气缸口连到排气口----通电时,压力口连到气缸口而排气口关闭;通常结构:允许阀连接成常闭或常开的位置其中之一,或选择两种流体之一,或由一个口转换流到另一个口两位四通(1个进气、2个出气、1个排气)一般用于操作双动气缸,在一位置,压力口连到A气缸口,而另一个B气缸口连接到排气口,在二位置,压力口连到B气缸口,而另一个A气缸口连接到排气口;两位五通(1个进气、2个出气、2个排气)工作过程:由图可见,1是进气管,2、4两个是出气管,3、5两个是排气管。
当12线圈通电时,阀工作在右阀位,进气由1经过阀从2出去,管4的气经阀从5排出;当14线圈通电时,阀工作在左阀位,进气由1经过阀从4出去,管2的气经阀从3排出。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
电磁阀选型要领电磁阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据:+ W9 |& u7 H; d: S( H' J! c9 d一、根据管道参数选择电磁阀的:通径规格(即DN)、接口方式+ }3 |( }1 f5 P.1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
3 v( ^; r( s4 H,2、接口方式,一般>DN50要选择法兰接口,≤DN50则可根据用户需要自由选择。
二、根据流体参数选择电磁阀的:材质、温度组- X/ E/ 1、腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀。
/ D, ^6 c, \- X, ?5 Z) E' R2、高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的。
3、流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来。
3 A% \- C' k' U( C* d6 B4、流体粘度:通常在50cSt以下可任意选择,若超过此值,则要选用高粘度电磁阀。
[三、根据压力参数选择电磁阀的:原理和结构品种 / Q5 M5 CB* s- l+ g1 ~:1、公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定。
2、工作压力:如果工作压力低则必须选用直动或分步直动式原理;最低工作压差在以上时直动式、分步直动式、先导式均可选用。
四、电气选择:电压规格应尽量优先选用AC220V、DC24较为方便。
五、根据持续工作时间长短来选择:常闭、常开、或可持续通电1、当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型。
) d" H" K8 z7 ^) x2、要是开启的时间短或开和关的时间不多时,则选常闭型。
3、但是有些用于安全保护的工况,如炉、窑火焰监测,则不能选常开的,应选可长期通电型。
六、根据环境要求选择辅助功能:防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境:必须选用相应防爆等级的电磁阀(我公司现有:d II BT4、d II CT5、Ex m I/II T4) 。
1 d' S0 R- m/ C, n2、当管内流体有倒流现象时,可选择我公司OK71-N、OK72-N系列带止回功能电磁阀。
