电力系统暂态分析电力系统(第三版)习题解答

电力系统暂态分析习题答案电力系统暂态分析习题答案电力系统暂态分析是电力系统工程中的一个重要环节，它涉及到电力系统在短时间内发生的暂态过程，如短路故障、开关操作等。

通过对电力系统暂态分析习题的解答，我们可以更好地理解和掌握电力系统的暂态行为。

一、短路故障分析1. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为10kA，短路电压为0.1pu。

求短路电阻和短路电抗的值。

解答：根据短路电流和短路电压的定义，我们可以得到以下公式：短路电流 = 短路电压 / (短路电阻 + j短路电抗)代入已知值，得到：10kA = 0.1pu / (短路电阻 + j短路电抗)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.1 / (短路电阻^2 + 短路电抗^2) = 100 = 0.1 / (短路电阻^2 + 短路电抗^2)解方程组，得到短路电阻的值为0.01 pu，短路电抗的值为0。

2. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为20kA，短路电压为0.2pu。

已知短路电抗为0.1 pu，求短路电阻的值。

解答：同样地，根据短路电流和短路电压的定义，我们可以得到以下公式：20kA = 0.2pu / (短路电阻 + j0.1pu)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.2 / (短路电阻^2 + 0.1^2) = 200 = 0.2 / (短路电阻^2 + 0.1^2)解方程组，得到短路电阻的值为0.01 pu。

二、暂态过程分析1. 问题描述：一台发电机在运行过程中突然断开负荷，导致发电机电压下降。

已知发电机的额定电压为1pu，负荷功率因数为0.8，负荷电流为0.5pu。

求负荷断开后的发电机电压。

解答：根据功率的定义，我们可以得到以下公式：发电机电压 = 负荷电流 * 发电机电压 * 负荷功率因数代入已知值，得到：发电机电压 = 0.5pu * 1pu * 0.8解方程，得到负荷断开后的发电机电压为0.4pu。

电力系统暂态分析部分习题答案电力系统暂态分析部分习题答案3电力系统暂态分析部分习题答案(参考)第一章 电力系统故障分析的基本知识1-2、发电机F1和F2具有相同的容量，它们的额定电压分别为6.3kV 和10.5kV ，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？ 解：X G1*(N)＝X G1*S N1/U N12 X G2*(N)＝X G2*S N2/U N22∵X G1*(N)＝X G2*(N) ∴X G1*S N1/U N12＝X G2*S N2/U N22 故：X G1/ X G2＝U N12/ U N22＝6.32/10.52＝0.36 1-4、求：①准确计算各元件电抗的标么值，基本段取I 段U BI ＝10.5kV 。

②工程近似计算各元件电抗的标么值，S B ＝100MVA 。

解：① 精确计算法U BI ＝10.5kV S B ＝100MVA U BII ＝5.101215.10⨯＝10.5kV U BIII ＝1106.65.101215.10⨯⨯＝7.26kV T 1X LT 2II III50MVA 10.5kV X d ’’=0.15 60MVA 10.5kV/121kV U k %=10.5 0.4Ω/km 100km30MVA110kV/6.6kV U k %=10.543.05010015.0''*=⨯=d X 175.05.10100605.101005.1022*1=⨯⨯=T X 273.01211001004.02*=⨯⨯=L X 289.0121100301101005.1022*2=⨯⨯=T X ② 近似计算法U B ＝U av S B ＝100MVA3.05010015.0''*=⨯=d X 175.0601001005.10*1=⨯=T X 302.01151001004.02*=⨯⨯=L X 35.0301001005.10*2=⨯=T X 1-5、某一线路上安装一台Xk%＝5的电抗器，其额定电流为150A ，额定电压为6kV ，若另一台额定电流为300A 、额定电压为10kV 的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？解：∵2221113100%3100%N N R N N R R I UX I U X X ⨯=⨯=5∴61503001065%%122112=⨯⨯=⨯⨯=N N N N R R I I U U X X1-12、 (1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值；(2) 若A 相非周期分量电流的初值为零及最大时，计算相应的B 、C 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。

电力系统暂态分析第三章课后答案1、什么是动力系统、电力系统、电力网？答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。

2、现代电网有哪些特点?答:1、由较强的超高压系统构成主网架。

2、各电网之间联系较强,电压等级相对简化。

3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。

4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。

5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。

3、区域电网互联的意义与作用是什么?答：1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。

2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。

3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。

4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。

5、能承受较大的冲击负荷,有利于改善电能质量。

6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。

4、电网无功补偿的原则是什么?答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。

5、简述电力系统电压特性与频率特性的区别是什么?答：电力系统的频率特性取决于负荷的频率特性和发电机的频率特性(负荷随频率的变化而变化的特性叫负荷的频率特性。

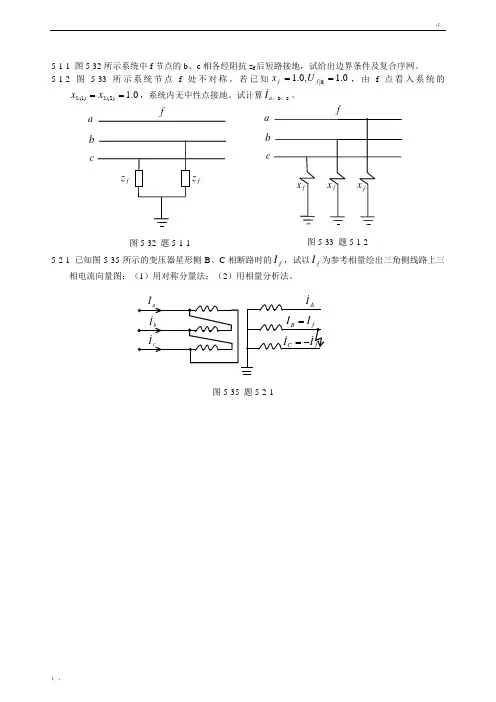

5-1-1 图5-32所示系统中f 节点的b 、c 相各经阻抗z f 后短路接地，试给出边界条件及复合序网。

5-1-2 图5-33所示系统节点f 处不对称。

若已知0.1,0.1|0|==f f U x ，由f 点看入系统的0.1)2()1(==∑∑x x ，系统内无中性点接地。

试计算c b 、、a I 。

5-2-1 已知图5-35所示的变压器星形侧B 、C 相断路时的f I ，试以fI为参考相量绘出三角侧线路上三相电流向量图：（1）用对称分量法；（2）用相量分析法。

fab cfab cf x f x fx 图5-32 题5-1-1 图5-33 题5-1-2图5-35 题5-2-11-2-1解：kV U MVA B 110,30S 2B ==（1）精确计算：;157.0;62.2,6.6;81.1,55.923311kA I kA I kV U kA I kV U B B B B B =====（2）近似计算：;151.0;75.2,3.6;65.1,5.1023311kA I kA I kV U kA I kV U B B B B B =====1-3-1解（此处6.3kV 为相电压，而例1-4的6.3kV 为线电压）：例4-1已求出每条电缆（包括电抗器）943.0=z ，铺设3条；︒-==6.57505.0797.01tg ϕ （1）kA I m 45.9943.03.62=⨯=。

（2）005.037.8)6.27cos(45.9t a et i -︒--=ω005.099.7)6.147cos(45.9t b et i -︒+-=ω，005.0379.0)3.92cos(45.9tc et i -︒++=ω（3）kA i t a3.100115.0-==，kA i t b0.1100817.0==，kA i t c47.90149.0==。

（4）kA i i t aM 7.10135.045.945.9,6.57001.0=⨯--==︒=⇒=-=αϕα1-3-2解（6.3kV 为相电压时）：已知︒==30,255.0|0||0|ϕkA I m,268.03.92cos 45.9120cos 255.0),(85.7)6.147cos(45.9)120cos(255.0)(12.8)6.5730cos(45.9)3030cos(255.0)cos()cos(00|0||0|0kA i kA i kA I I i c b m m a =-==---=-=---=---=αααϕαϕα1-3-2解（6.3kV 为线电压时）：已知︒==30,255.0|0||0|ϕkA I m,0945.03.92cos 45.5120cos 255.0),(47.4)6.147cos(45.5)120cos(255.0)(57.4)6.5730cos(45.5)3030cos(255.0)cos()cos(00|0||0|0kA i kA i kA I I i c b m m a =-==---=-=---=---=αααϕαϕα2-2-1解：N B U U MVA ==,200S BMVA 200S GN =时：25.3;308.0108.020.0=''=+=+''=''∑I x x x T d d，有名值kA 41.22525.025.3I m =⨯⨯='' MW 200P GN =时：47.3;288.0108.018.0=''=+=+''=''∑I x x x T d d ，有名值kA 58.2I m =''2-3-1解：E 123456253461E已知︒-∠==8.310.1,0.1|0||0|I U （1）01.1,2.4191.2,4.1116.1,43.71.1|0||0||0|='∠=∠='∠=''︒︒︒q Q E E E E ， ,75.3,31.4,59.6='='=''dI I I （2）29.1,91.2|0|===∞∞I E E q q3-1-1解：0.18,67.6,62.4321=''===f G G G I I I I有名值（110kV 侧）：kA I f 4.53.00.18=⨯=''； 流过发电机的实际电流（10kV 侧）：kA I I kA I G G G 22,2.15321===3-1-2解：94.3,378.0,14.2321=''===f G G G I I I I 94.3=''f I有名值（20kV 侧）：)(1085.2794.3kA =⨯；流过发电机的实际电流（20kV 侧）：kA I I kA I G G G 4.10,8.58321===3-1-3解：av B U U MVA ==,1000S B1）f1短路76.1=S I ，有名值：kA 4.485.2776.1=⨯；08.31=''GI ，有名值：kA 7.845.2708.3=⨯； 925.02=''GI ，有名值：kA 4.255.27925.0=⨯； 76.5=''f I ，有名值：kA 4.1585.2776.5=⨯；1）f2短路407.021=''=''G GI I ，有名值：kA 35.66.15407.0=⨯58.1=''f I ，有名值：kA 65.246.1558.1=⨯2f 1G E 2G2f .0.01G 3G 2G )3(2f 476.0556.01G E 3,2,G G S E SE .0.1G 3,2G 075.0217.01G3-3-1解：av B U U MVA ==,1000S B932.0,168.0,955.0,23,1===js G js G s x x x ，3.4,6.6,168.02.0,10,1.1===G G js G I I x ； 0.1,1.1,939.02.0,230,23.23===G G js G I I x ； 05.1,955.02.0,0,===S S s I I x因此，05.1955.012.0,0,===S S I I查曲线得：3.4,6.62.0,10,1==G G I I ；0.1,1.12.0,230,23==G G I I ；有名值：；)(5.27kA I B =0.2秒时：kAI I I I G G S f 1143.21648.280,230,10,=++=++=0.2秒时：kAI I I I G G S f 9.894.197.418.282.0,232.0,12.0,=++=++=4-2-1解：3,31,31(0)2(2)2(1)j E j E j E =+-=+-= αααα；31U (0)ng j E -=-= ,31,631,631cb a =+-=--=I j I j I 4-6-1解：5-1-2解：43I fa j -= ，8332I fb j +-=，8332I fc j +=5-2-1解：SE .0.0SE )3(2f 955.0476.033.11G E 3,2G G E c)1(A I )2(A I I。

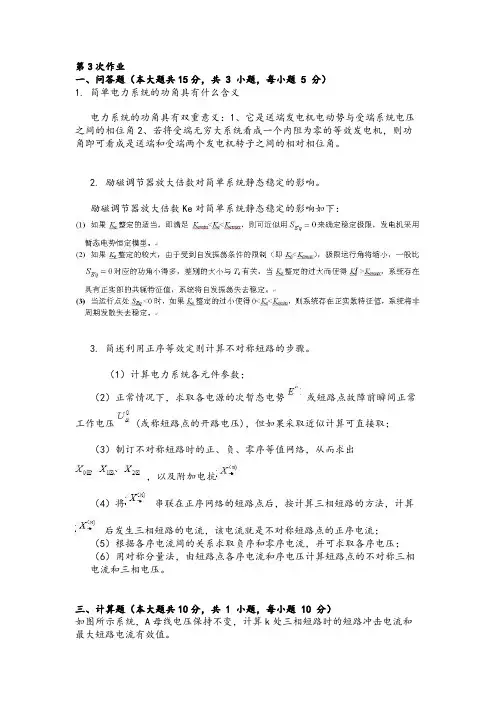

第3次作业
一、问答题（本大题共15分，共 3 小题，每小题 5 分）
1. 简单电力系统的功角具有什么含义
电力系统的功角具有双重意义：1、它是送端发电机电动势与受端系统电压之间的相位角2、若将受端无穷大系统看成一个内阻为零的等效发电机，则功角即可看成是送端和受端两个发电机转子之间的相对相位角。

2. 励磁调节器放大倍数对简单系统静态稳定的影响。

励磁调节器放大倍数Ke对简单系统静态稳定的影响如下：
3. 简述利用正序等效定则计算不对称短路的步骤。

（1）计算电力系统各元件参数；
（2）正常情况下，求取各电源的次暂态电势或短路点故障前瞬间正常工作电压 (或称短路点的开路电压)，但如果采取近似计算可直接取；
（3）制订不对称短路时的正、负、零序等值网络，从而求出
，以及附加电抗
（4）将串联在正序网络的短路点后，按计算三相短路的方法，计算
后发生三相短路的电流，该电流就是不对称短路点的正序电流；
（5）根据各序电流间的关系求取负序和零序电流，并可求取各序电压；
（6）用对称分量法，由短路点各序电流和序电压计算短路点的不对称三相电流和三相电压。

三、计算题（本大题共10分，共 1 小题，每小题 10 分）
如图所示系统，A母线电压保持不变，计算k处三相短路时的短路冲击电流和最大短路电流有效值。

四、作图题（本大题共15分，共 1 小题，每小题 15 分）
画出下图所示电力系统f点发生单相接地短路时的零序等值电路。

解：f点发生接地故障时的零序等值电路如下图所示：。

第二章2—1 110 kV 架空线路长70 km ，导线采用LGJ —120型钢芯铝线，计算半径r ＝7.6mm ，相间距离为3.3m ，导线分别按等边三角形和水平排列，试计算输电线路的等值电路参数，并比较分析排列方式对参数的影响。

解：取r D S 8.0=(1) 等边三角形排列，m D D eq 3.3== Ω=Ω⨯===375.18701205.31l Sl r R O ρΩ=Ω⨯⨯⨯⨯=•==66.27706.78.0103.3lg 1445.0lg 1445.03l D D l x X s eqOΩ⨯=Ω⨯⨯⨯=•⨯==---463610012.270106.7103.3lg 58.710lg58.7l r D l b B eqeq O (2) 水平排列，m D D eq 158.426.1== Ω=Ω⨯===375.18701205.31l Sl r R O ρΩ=Ω⨯⨯⨯⨯=•==676.28706.78.010158.4lg 1445.0lg 1445.03l D D l x X s eqOΩ⨯=Ω⨯⨯⨯=•⨯==---463610938.170106.710158.4lg 58.710lg58.7l r D l b B eqeq O 电阻与导线的排列方式无关，相间几何均距越大，等值电抗越大，等值电纳略有越小。

2—4有一台SFLl —31500／35型双绕组三相变压器，额定变比为35／11，查得%,8,2.177%,2.1,3000==∆==∆S S V kW P I kW P 求变压器参数归算到高、低压侧的有名值。

解：MVA S kV V kV V N N N 5.31,11,3521===由题意知(1) 归算到高压侧的参数Ω=Ω⨯=∆=2188.05.313510002.177100022221N NS T S V P R Ω=Ω⨯==11.35.31351008221N NS T S V V XS S V P G N T 5221010449.235110003011000-⨯=⨯=∆=S S V S I B N N T 4221010086.3355.311002.1-⨯=⨯==(2) 归算到低压侧的参数Ω=Ω⨯=∆=0216.05.311110002.177100022222N N S T S V P R Ω=Ω⨯==3073.05.31111008222N N S T S V V XS S V P G N T 4222010479.211110003011000-⨯=⨯=∆=S S V S I B N N T 3222010124.3115.311002.1-⨯=⨯== 2—5有一台型号为SFL-40000／220的三相三绕组变压器，容量比为100／l00／100，额定变比 220／38.5／11，查得,217%,9.0,8.46)21(00kW P I kW P S =∆==∆-,7.200)31(kW P S =∆-%,6%,5.10%,17,6.158)32()31()21()32(====∆----S S S S V V V kW P 试求归算到高压侧的变压器参数有名值。

1、列出四种提高系统暂态稳定性的措施。

答：提高系统暂态稳定性的措施有：1.快速切除故障；2.自动重合闸；3.增加电磁功率；4.减小机械功率。

2、无限大功率电源供电情况下，发生三相短路时，短路电流中包含有哪些电流分量，这些电流分量的变化规律是什么？答：发生三相突然短路时，除了励磁电流和定子稳态分量的短路电流保持不变外，凡因磁场突变而在相应回路中引起的非周期分量电流，以及由这些电流产生的磁场在另一侧引起的周期分量电流，因无能源支持，都将因回路电阻消耗能量而衰减。

非周期分量电流的衰减是主动的。

非周期分量电流各自产生的磁通在另一侧感应的周期分量电流随着非周期分量电流衰减而衰减，周期分量电流的衰减是从动的。

3、架空线路的正序、负序和零序参数有什么特点？答：主要特点是输电线路的正序阻抗与负序阻抗相等，它们又与线路同杆的回路数、导线相分裂数相关；零序阻抗与线路的地线根数、线路回路数相关；零序阻抗要比正、负序阻抗大；线路的正序、负序电容相等并大于零序电容；正负序电容与线路回路数有关，而零序电容与地线根数、导线回路数有关。

此外均与导线的结构、材质有关。

4、电力系统静态稳定的类型及实用判据是什么？由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。

它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。

由于电源点与负荷中心多数处于不同地区，也无法大量储存，电能生产必须时刻保持与消费平衡。

因此，电能的集中开发与分散使用，以及电能的连续供应与负荷的随机变化，就制约了电力系统的结构和运行。

据此，电力系统要实现其功能，就需在各个环节和不同层次设置相应的信息与控制系统，以便对电能的生产和输运过程进行测量、调节、控制、保护、通信和调度，确保用户获得安全、经济、优质的电能。

推导出考虑负荷静态电压特性的静态电压稳定条件和广义实用判据，阐述了静态电压失稳与电压崩溃的联系及其区别；分析了负荷静态电压特性对电力系统静态电压稳定性的影响，并指出：系统在鼻形曲线上半支运行时的静态电压稳定性主要取决于网络的电压—功率传输特性，而系统在鼻形曲线下半支运行时的静态电压稳定性则主要取决于负荷的静态电压特性。

电力系统暂态分析（第三版）习题答案（完整资料）.doc【最新整理，下载后即可编辑】第一章电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=?==B B U k UkV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=?== kA U S I B B B 16.0110330322=?== 各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=??=*x 变压器1T ：121.05.3130110121105.02222=??=*x 输电线路：079.011030804.023=??=*x变压器2T ：21.01103015110105.02224=??=*x电抗器：4.03.062.26.6605.05=??=*x电缆线路：14.06.6305.208.026=??=*x电源电动势标幺值：16.15==*E②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=?=kV U B 1152=，kA I B 15.01153301=?=kV U B 3.63=，kA I B 75.23.63301=?=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=??=*x 变压器1T ：11.05.3130115121105.0222=?=*x 输电线路：073.011530804.023=??=*x变压器2T ：21.01530115115105.0224=??=*x电抗器：44.03.075.23.6605.05=??=*x电缆线路：151.03.6305.208.026=??=*x电源电动势标幺值：05.15.1011==*E发电机：32.05.930305.1026.0221=??=*x 变压器1T ：121.05110121105.02222=??=*x 输电线路：079.011030804.023=??=*x变压器2T ：21.01103015110105.02224=??=*x电抗器：4.03.062.26.6605.05=??=*x电缆线路：14.06.6305.208.026=??=*x电源电动势标幺值：16.15.911==*E1-3-1 在例1-4中，若 6.3kV 母线的三相电压为：)cos(3.62αω+?=t U s a )120cos(3.62 -+?=αωt U s a )120cos(3.62 ++?=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时30=α。

单项选择题1、短路电流最大有效值出现在（1）。

A 、短路发生后约半个周期时;2、利用对称分量法分析计算电力系统不对称故障时,应选（2)相作为分析计算的基本相.B 、特殊相3、关于不对称短路时短路电流中的各种电流分量,下述说法中正确的是（3）.C 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。

4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在（2）。

B 、正序分量和负序分量；5、在简单电力系统中，如某点的三序阻抗021∑∑∑==Z Z Z ，则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为(2）.B 、三相短路、两相短路接地、两相短路、单相接地短路;6、发电机－变压器单元接线，变压器高压侧母线上短路时,短路电流冲击系数应取(2).B 、1.8；7、电力系统在事故后运行方式下,对并列运行静态稳定储备系数(%)P K 的要求是(3）.C 、(%)P K ≧10。

8、下述各组中，完全能够提高电力系统并列运行暂态稳定性的一组是（2)。

B 、变压器中性点经小电阻接地、线路装设重合闸装置、快速切除线路故障；9、对于三相三柱式变压器，其正序参数、负序参数和零序参数的关系是（2）.B 、正序参数与负序参数相同，与零序参数不同；10、分析计算电力系统并列运行静态稳定性的小干扰法和分析计算电力系统并列运行暂态稳定性的分段计算法，就其实质 而言都是为了求（1）。

A 、t -δ曲线1、计算12MW 以上机组机端短路冲击电流时,短路电流冲击系数应取（2）. B 、1。

9；2、发电机三相电压为：)sin(αω+=t U u m a 、)120sin(0-+=αωt U u m b ，)120sin(0++=αωt U u m c ，如将短路发生时刻作为时间的起点（0=t ),当短路前空载、短路回路阻抗角为800(感性）时，B 相短路电流中非周期分量取得最大值的条件是（2） B 、0110=α；3、具有阻尼绕组的凸极式同步发电机，机端发生三相短路时，电磁暂态过程中定子绕组中存在（1）。

【最新整理，下载后即可编辑】第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k UkV 6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯== kA U S I B B B 16.0110330322=⨯== 各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x 输电线路：079.011030804.023=⨯⨯=*x变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，kA I B 15.01153301=⨯=kV U B 3.63=，kA I B 75.23.63301=⨯=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x 输电线路：073.011530804.023=⨯⨯=*x变压器2T ：21.01530115115105.0224=⨯⨯=*x电抗器：44.03.075.23.6605.05=⨯⨯=*x电缆线路：151.03.6305.208.026=⨯⨯=*x电源电动势标幺值：05.15.1011==*E发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x 输电线路：079.011030804.023=⨯⨯=*x变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值：16.15.911==*E1-3-1 在例1-4中，若6.3kV 母线的三相电压为： )cos(3.62αω+⨯=t U s a )120cos(3.62 -+⨯=αωt U s a)120cos(3.62 ++⨯=αωt U s a在空载情况下f 点突然三相短路，设突然三相短路时 30=α。

电力系统暂态分析课后答案【篇一：电力系统暂态分析部分习题答案】ss=txt>第一章电力系统故障分析的基本知识1-2、发电机f1和f2具有相同的容量，它们的额定电压分别为6.3kv和10.5kv，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？解：xg1*(n)＝xg1*sn1/un12 xg2*(n)＝xg2*sn2/un22∵xg1*(n)＝xg2*(n) ∴xg1*sn1/un12＝xg2*sn2/un22 故：xg1/ xg2＝un12/ un22＝6.32/10.52＝0.36 1-4、50mva 10.5kvxd’’=0.1530mva110kv/6.6kv uk%=10.5求：①准确计算各元件电抗的标么值，基本段取i段ubi＝10.5kv。
