(完整版)电力系统暂态分析模拟考试试题

电力系统暂态分析试题一、判断题。

1、从严格的意义上讲，电力系统总是处于暂态过程之中。

（）2、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。

（）3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。

（）4、对称分量法只能用于线性电力系统不对称故障的分析计算。

（）5、派克变换前后，发电机气隙中的磁场保持不变。

（）6、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。

（）7、不对称短路时，发电机机端的零序电压最高。

（）8、同步发电机转子的惯性时间常数J T 反映了转子惯性的大小。

（）9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。

（）10、 切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。

（）二、选择题（2分/每题，可多选，共20分）1、 短路电流计算的作用是（）：A.确定继电保护定值B.进行故障分析C.为系统设计及选择电气设备提供依据D.校验开关的遮断容量2、 下面事件属于事故的有（）：A ． 带地线合刀闸B. 雷击短路C. 误进带电间隔 D. 非全相运行3、下列中自然发生概率最小的故障是（）：A ． 两相相间短路 B. 单相短路接地 C. 两相接地 D. 三相短路4、电力系统的暂态过程可分为（）：A.波过程B.故障过程C.电磁暂态过程D.机电暂态过程5、 对于无限大功率电源供电的空载线路，若线路阻抗角︒=60ϕ，在电压初始相角α为（）时，其三相短路会出现最大电流。

A ．︒90 B. ︒60 C. ︒30 D. ︒-30三、（25分）简答1． 什么是电力系统短路故障？故障的类型有哪些？2． 列出电力系统的各电压等级对应的平均额定电压？3． 同步发电机三相短路时为什么要进行派克变换？四、（10分）如图所示系统，电抗为归算到统一基准值下的标么值（S B=100MVA，U B=平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的A相正序电流有名值，（1）三相短路；（2）A相接地短路；五、（10分）如图所示系统，求发电机电势E q和静态稳定储备系数K p？（注：图中参数为归算到统一基准值下的标么值S B=100MVA，U B=平均额定电压）。

电力系统分析模考试题（含答案）一、单选题（共56题，每题1分，共56分）1.对电力系统并列运行的暂态稳定性而言.最不利的短路故障是（）。

A、两相短路接地B、三相短路C、单相接地短路D、两相短路正确答案：B2.对于供电可靠性，下述说法正确的是(____)。

A、所有负荷都应当做到在任何情况下不中断供电B、一级和二级负荷应当在任何情况下不中断供电C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷的供电不做特殊要求正确答案：D3.10kV线路的平均额定电压为(____)。

A、10kVB、12kVC、10.5kVD、llkV正确答案：C4.系统频率上升将使负荷所需要的有功功率(____)。

A、增大B、减小C、不变D、以上情况都有可能正确答案：A5.电力系统频率主要取决于(____)。

A、各节点注入电流的大小B、有功平衡C、各节点电压的高低D、无功平衡正确答案：B6.变压器消耗的有功功率的参数是(____)。

A、电抗B、电纳C、电流D、电导正确答案：D7.电力线路中，电纳B主要反映导线与导线之间，导线与大地之间的(____)。

A、热效应B、电容效应C、磁场效应D、电晕损耗正确答案：B8.l0kV及以下三相供电电压允许的电压偏移为(____)。

A、-5%～+5%B、-7%～+7%C、-10%～+7.5%D、-10%～+5%正确答案：B9.某台发电机额定容量400MW，调差系数0.05，则此发电机单位调节功率为(____)MW/Hz。

A、220B、160C、180D、200正确答案：B10.某10kV线路某点的实际电压为10.4kV，则电压偏移为(____)。

A、0.08B、0.105C、0.1D、0.04正确答案：D11.下面电压序列完全属于电力线路额定电压的一组是(____)。

A、500kV，220kV，ll0kV，35kV，l0kVB、525kV，242kV，12lkV，38.5kV，11kVC、500kV，230kV，12lkV，37kV，10.5kVD、525kV，230kV，115kV，37kV，10.5kV正确答案：A12.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。

（完整版）电⼒系统暂态分析课程试卷1卷答案《电⼒系统暂态分析》课程试卷（1卷）答案⼀、选择题（每⼩题2分，共20分）1、A2、B3、C4、B5、B6、A7、C8、B9、D 10、C⼆、填空题（共20分）11、（3分）理想同步电机由 6 个绕组构成，数学模型共有 18 个未知数。

12、（4分）假定变压器为?/0Y 接法，如果在0Y 侧的中性点与地之间串联电抗n x ，则零序阻抗会增加 n x 3 ，⽽如果在?侧绕组中串联电抗n x ，则零序阻抗会增加n x 31。

13、（2分）短路冲击电流指的是短路电流最⼤可能的瞬时值。

它主要是⽤来校验电⽓设备和载流导体的电动⼒稳定度。

14、（1分）经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为 0 。

15、（3分）直流分量也称为⾮周期分量，倍频电流和⾮周期电流都是为了维持磁链初值守恒⽽出现的，都属于⾃由分量。

16、（2分）起始次暂态电流指的是短路电流周期分量（指基频分量）的初值。

17、（5分）短路周期电流是许多参数的复杂函数，这些参数包括：（1）发电机的各种电抗和时间常数以及反映短路前运⾏状态的各种电势的处置；（2）说明励磁效果的励磁系统的参数；（3）短路点离机端的距离；（4）时间t 。

三、简答题（共30分）18、（10分）什么是派克变换？试简述派克变换的作⽤和意义。

答：派克变换表⽰为a q d f f f f f f 212121)120sin()120sin(sin )120cos()120cos(cos 320οοοοθθθθθθ…………..(2分)逆变换为： ??+-+----=01)120sin()120cos(1)120sin()120cos(1sin cos f f f f f f q d c b a οοοοθθθθθθ…………..(2分) 派克变化是⼀种线性变换，将定⼦abc 坐标变换到转⼦同步旋转的dqo 坐标。

……………….…………………………………………………………………(2分)在d 、q 、o 坐标系中，磁链⽅程成为常系数⽅程。

第1次作业一、单项选择题（本大题共20分，共 20 小题，每小题 1 分）1. 电力系统中发生概率最多的短路故障是( )。

A. 三相短路B. 两相短路C. 两相短路接地D. 单相接地短路2. 具有阻尼绕组的凸极式同步发电机，机端发生三相短路时，电磁暂态过程中定子绕组中存在( )。

A. 基频交流分量、倍频分量和非周期分量 B. 基频交流分量和非周期分量 C. 非周期分量和倍频分量 D. 倍频分量和周期分量3. 理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期( )。

A. 常数B. π C. 2π D. 3π4. 电力系统暂态分析研究的是（）。

A. 电力系统稳态运行 B. 电磁暂态和机电暂态过程 C. 电磁暂态过程和波过程 D. 机电暂态过程和波过程5. 理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（）。

A. 增大B. 减小C. 不变D. 不确定6. 短路电流最大有效值出现在（）。

A. 短路发生后约半个周期时 B. 短路发生瞬间 C. 短路发生后约1/4周期时 D. 短路发生后约一个周期时7. 无限大电源供电情况下突然发生三相短路时，各相短路电流中非周期分量的关系是（）。

A. 三相相等B. 三相可能相等，也可能不相等C. 不相等D. 以上均错误8. 在发电机稳态运行状态中，机械功率与电磁功率相比，将( )。

A. 大 B. 小 C. 相等 D. 无关系9. 关于同步发电机机端三相短路情况下的短路电流周期分量，下面说法中正确的是（）。

A. 负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的起始有效值相等 B. 负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的稳态有效值相等 C. 负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是相同的 D. 负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是不相同的10. 冲击系数kim的数值变化范围是( )。

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

（完整版）电⼒系统稳定分析电⼒系统暂态分析试题+答案1．采⽤分裂导线的⽬的是（ A ）A.减⼩电抗B.增⼤电抗C.减⼩电纳D.增⼤电阻2．下列故障形式中对称的短路故障为（ C ）A.单相接地短路B.两相短路C.三相短路D.两相接地短路3．简单系统静态稳定判据为（ A ）A.>0B.<0C.=0D.都不对4．应⽤等⾯积定则分析简单电⼒系统暂态稳定性，系统稳定的条件是（ C ）A.整步功率系数⼤于零B.整步功率系数⼩于零C.最⼤减速⾯积⼤于加速⾯积D.最⼤减速⾯积⼩于加速⾯积5．频率的⼀次调整是（ A ）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由⽆功补偿设备完成的6.系统备⽤容量中，哪种可能不需要( A )A.负荷备⽤B.国民经济备⽤C.事故备⽤D.检修备⽤7．电⼒系统中⼀级负荷、⼆级负荷和三级负荷的划分依据是⽤户对供电的（A ）A.可靠性要求B.经济性要求C.灵活性要求D.优质性要求9．中性点不接地系统发⽣单相接地短路时，⾮故障相电压升⾼⾄（ A ）B.1.5倍相电压C.1.5倍线电压D.倍相电压10.P-σ曲线被称为( D )A.耗量特性曲线B.负荷曲线C.正弦电压曲线D.功⾓曲线11.顺调压是指( B )A.⾼峰负荷时，电压调⾼，低⾕负荷时，电压调低B.⾼峰负荷时，允许电压偏低，低⾕负荷时，允许电压偏⾼C.⾼峰负荷，低⾕负荷，电压均调⾼D.⾼峰负荷，低⾕负荷，电压均调低12.潮流⽅程是( D )A.线性⽅程组B.微分⽅程组C.线性⽅程D.⾮线性⽅程组13.分析简单电⼒系统的暂态稳定主要应⽤( B )A.等耗量微增率原则B.等⾯积定则C.⼩⼲扰法D.对称分量法14.电⼒线路等值参数中消耗有功功率的是（A）A.电阻B.电感C.电纳D.电容15.⼀般情况，变压器的负序电抗X T（2）与正序电抗X T（1）的⼤⼩关系为（C）A.X T（1）>X T(2)B.X T（1）C.X T（1）=X T(2)D.X T（1）>>X T(2)16.电⼒系统分析中，有功功率的单位常⽤（B）B.MWC.MVAD.V17.在下列各种故障类型中，属于纵向故障的是（D）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18.利⽤P—Q分解法和⽜顿—拉夫逊法进⾏潮流计算，⼆者的收敛速度是（C）A.P—Q分解法⾼于⽜顿—拉夫逊法B.⽆法⽐较C.⽜顿拉夫逊法⾼于P—Q分解法D.两种⽅法⼀样19.电⼒系统的综合供电负荷加上⼚⽤电之和，称为（A）A.发电负荷B.供电负荷C.⽤电负荷D.⼯业负荷20.构成电⼒⽹的主要设备有（B）A.变压器，⽤户B.变压器，电⼒线路C.电缆，架空线D.电阻，电容21.系统发⽣两相接地短路故障时，复合序⽹的连接⽅式为（A）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路22.系统发⽣两相短路故障时，复合序⽹的连接⽅式为（B）A.正序、负序、零序并联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路23.系统发⽣单接地短路故障时，复合序⽹的连接⽅式为（A）A.正序、负序、零序串联B.正序、负序并联、零序⽹开路C.正序、零序并联、负序开路D.零序、负序并联，正序开路24.⼆相断线时的复合序⽹是在断⼝处( A )。

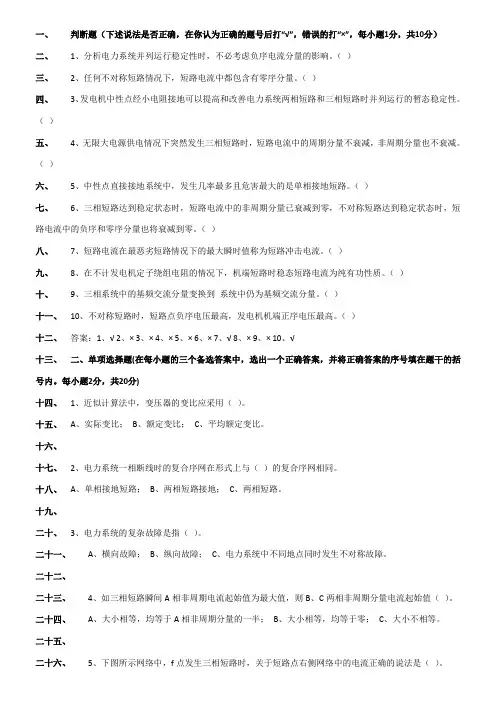

一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）二、1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）三、2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）四、3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）五、4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）六、5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）七、6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）八、7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）九、8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）十、9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）十一、10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）十二、答案：1、√ 2、× 3、× 4、× 5、× 6、× 7、√ 8、× 9、× 10、√十三、二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)十四、1、近似计算法中，变压器的变比应采用（）。

十五、A、实际变比；B、额定变比；C、平均额定变比。

十六、十七、2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

十八、A、单相接地短路；B、两相短路接地；C、两相短路。

十九、二十、3、电力系统的复杂故障是指（）。

二十一、A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

二十二、二十三、4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

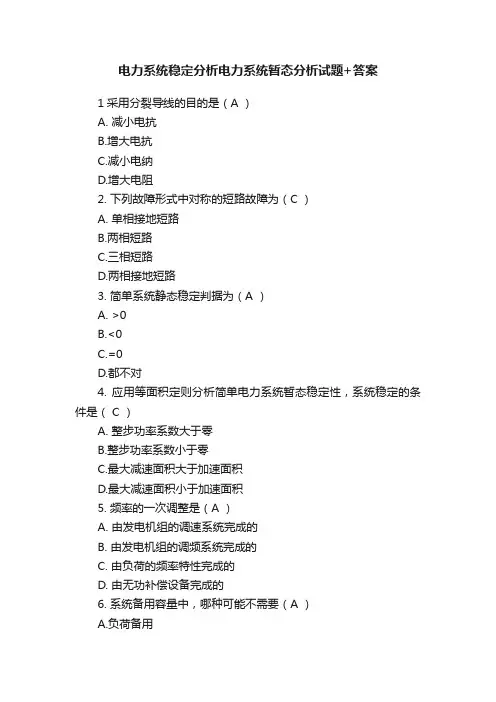

电力系统稳定分析电力系统暂态分析试题+答案1采用分裂导线的目的是（A ）A. 减小电抗B.增大电抗C.减小电纳D.增大电阻2. 下列故障形式中对称的短路故障为（C ）A. 单相接地短路B.两相短路C.三相短路D.两相接地短路3. 简单系统静态稳定判据为（A ）A. >0B.<0C.=0D.都不对4. 应用等面积定则分析简单电力系统暂态稳定性，系统稳定的条件是（ C ）A. 整步功率系数大于零B.整步功率系数小于零C.最大减速面积大于加速面积D.最大减速面积小于加速面积5. 频率的一次调整是（A ）A. 由发电机组的调速系统完成的B. 由发电机组的调频系统完成的C. 由负荷的频率特性完成的D. 由无功补偿设备完成的6. 系统备用容量中，哪种可能不需要（A ）A.负荷备用B. 国民经济备用C.事故备用D. 检修备用7. 电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（ A ）A.可靠性要求B.经济性要求C.灵活性要求D.优质性要求9. 中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A.线电压B.1.5倍相电压C.1.5倍线电压D.倍相电压10. P- a曲线被称为（D ）A.耗量特性曲线B. 负荷曲线C.正弦电压曲线D. 功角曲线11. 顺调压是指（B ）A. 高峰负荷时，电压调高，低谷负荷时，电压调低B. 高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高C. 高峰负荷，低谷负荷，电压均调高D.高峰负荷，低谷负荷，电压均调低12. 潮流方程是（D ）A.线性方程组B. 微分方程组C.线性方程D. 非线性方程组13. 分析简单电力系统的暂态稳定主要应用（B ）A.等耗量微增率原则B. 等面积定则C.小干扰法D. 对称分量法14. 电力线路等值参数中消耗有功功率的是（A ）A.电阻B.电感C.电纳D.电容15. 一般情况，变压器的负序电抗Xr（2）与正序电抗X T（1）的大小关系为（A.X T（1）＞Xr（2）B.X T（1）＜Xr（2）C.X T（1）=为（2）D.X T（1）＞＞为（2）16. 电力系统分析中，有功功率的单位常用（ B ）A.VARB.MWC.MVAD.V17. 在下列各种故障类型中，属于纵向故障的是（ D ）A.两相短路B.两相断线C.单相接地短路D.两相短路接地18. 利用P—Q分解法和牛顿一拉夫逊法进行潮流计算，二者的收敛速度是（A.P—Q分解法高于牛顿一拉夫逊法B. 无法比较C. 牛顿拉夫逊法高于i Q分解法D. 两种方法一样19. 电力系统的综合供电负荷加上厂用电之和，称为（A ）A.发电负荷B.供电负荷C.用电负荷D.工业负荷20. 构成电力网的主要设备有（B ）A.变压器，用户B.变压器，电力线路C.电缆，架空线D.电阻，电容21. 系统发生两相接地短路故障时，复合序网的连接方式为（A ）A.正序、负序、零序并联B.正序、负序并联、零序网幵路C.正序、零序并联、负序幵路D.零序、负序并联，正序幵路22. 系统发生两相短路故障时，复合序网的连接方式为（ B ）A.正序、负序、零序并联B.正序、负序并联、零序网幵路C.正序、零序并联、负序幵路D.零序、负序并联，正序幵路23. 系统发生单接地短路故障时，复合序网的连接方式为（A.正序、负序、零序串联B.正序、负序并联、零序网幵路C.正序、零序并联、负序幵路D.零序、负序并联，正序幵路24. 二相断线时的复合序网是在断口处（A ）。
