标准圆柱齿轮的计算

圆柱齿轮是一种常见的传动装置，广泛应用于机械设备中。它通过齿轮的啮合传递动力和转矩，实现机械设备的运转。在设计和制造圆柱齿轮时，需要进行一系列的计算，以确保其性能和精度达到标准要求。本文将介绍标准圆柱齿轮的计算方法，包括齿轮的模数、齿数、压力角等参数的计算，以及齿轮啮合传动的计算。

首先，我们来介绍圆柱齿轮的基本参数。圆柱齿轮的基本参数包括模数、齿数、压力角和齿宽等。其中，模数是描述齿轮齿数和齿轮尺寸的参数，通常用字母M表示，单位为毫米。齿数是描述齿轮上齿的数量，通常用字母Z表示。压力角是描述齿轮齿面上齿廓曲线的倾斜角度，通常用字母α表示。齿宽是描述齿轮齿面上齿的宽度，通常用字母b表示。

在进行圆柱齿轮的计算时，首先需要确定齿轮的传动比。传动比是描述齿轮传动的速度比和转矩比的参数，通常用字母i表示。传动比的计算公式为i=Z2/Z1，其中Z1和Z2分别为两个齿轮的齿数。确定传动比后，可以根据传动比和输入轴的转速，计算出输出轴的转速，以及输入轴和输出轴的转矩。

接下来，我们来介绍圆柱齿轮的模数计算方法。模数的选择对于齿轮的传动性能和精度有重要影响。通常情况下，模数的选择应满足齿轮的强度和齿面接触疲劳强度的要求。模数的计算方法为，M=（1/2）（（（2Ft）/π）（（1/σb）+（1/σt）））^(1/3)，其中Ft为齿轮的传动力，σb和σt分别为齿轮的弯曲应力和接触应力。

除了模数，齿数的选择也是圆柱齿轮设计中的重要参数。齿数的选择应满足齿轮传动的传动比和传动效率的要求。齿数的计算方法为，Z=（iZ1）/（1+i），其中Z1为输入齿轮的齿数，i为传动比。 在确定了模数和齿数后，还需要计算齿轮的压力角。压力角的选择应满足齿轮的传动效率和噪音要求。压力角的计算方法为，α=arccos（（cosβ）/（cosφ）），其中β为压力线倾角，φ为齿顶圆半角。

最后，我们来介绍圆柱齿轮的啮合传动计算方法。啮合传动的计算包括齿轮的啮合传动比、啮合传动效率和啮合传动噪音等参数的计算。啮合传动比的计算方法为，i1=（Z2/Z1）（cosα/cosβ），啮合传动效率的计算方法为，η=（cosα/cosβ）（cosα/cosβ）。啮合传动噪音的计算方法为，Lw=10log10（（1/η）（cosα/cosβ））。

综上所述，标准圆柱齿轮的计算涉及到模数、齿数、压力角和啮合传动等多个参数的计算。通过合理选择这些参数，可以确保圆柱齿轮的传动性能和精度达到标准要求，从而保证机械设备的正常运转。希望本文介绍的计算方法能对圆柱齿轮的设计和制造有所帮助。

合集下载

标准圆柱齿轮设计计算

标准圆柱齿轮设计计算

齿顶高ha2.5齿根高hf3.125齿全高h5.625分度圆直径d50基圆直径db46.984628齿顶圆直径da55齿根圆直径df43.75齿距p7.853975齿厚s3.9269875齿槽宽e3.9269875齿顶圆压力角aa0.5466592重合度εa1.6051771顶隙C0.625中心距a62.5齿顶高ha2.5齿根高hf3.125齿全高h5.625分度圆直径d75基圆直径db70.476943齿顶圆直径da80齿根圆直径df68.75齿距p7.853975模数压力角齿轮1齿顶高系数顶隙系数齿轮2齿厚s3.9269875maZ1ha*C*Z2齿槽宽e3.92698752.50.3490662010.2530齿顶圆压力角aa0.4929054已知参数标准直齿圆柱齿轮参数计算

齿轮1

配合参数计算结果

齿轮2hf

dbddfdasep

hha

标准斜齿圆柱齿轮传动的强度计算

标准斜齿圆柱齿轮传动的强度计算

标准斜齿圆柱齿轮传动的强度计算

（一）轮齿的受力分析

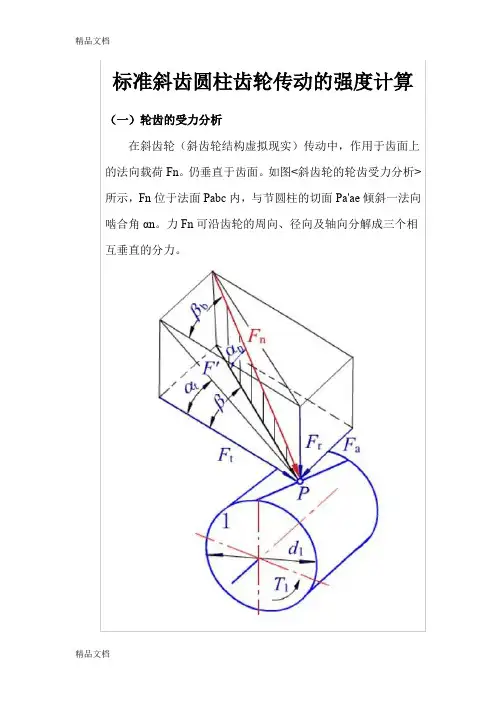

在斜齿轮（斜齿轮结构虚拟现实）传动中，作用于齿面上的法向载荷 Fn。仍垂直于齿面。如图所示，Fn 位于法面Pabc内，与节圆柱的切面Pa'ae倾斜一法向啮合角αn。力Fn可沿齿轮的周向、径向及轴向分解成三个相互垂直的分力。

图

首先，将力Fn在法面内分解成沿径向的分力(径向力)Fr和在Pa'ae面内的分力，然后再将力F'在Pa'ae面内分解成沿周向的分力(圆周力)Ft及沿轴向的分力(轴向力)Fa。各力的方如图所示；各力的大小为：

式中：β—节圆螺旋角，对标准斜齿轮即分度圆螺旋角；

βb—啮合平面的螺旋角，亦即基圆螺旋角；

αn—法面压力角，对标准斜齿轮，αn=20°；

αt—端面压力角。

由上式可知轴向力Fa与tgβ成正比。为不使轴承承受过大的轴向力，斜齿圆柱齿轮传动的螺旋角β不宜选得过大，常在β=8°～20°之间选择。在人字齿轮传动中，同一个人字齿上按力学分析所得的两个轴向分力大小相等，方向相反，和力为零。因而人字齿轮的螺旋角β可取较大数值（15°～40°），传递功率也很大。人字齿轮传动的受力分析及强度分析都可沿用斜齿轮的传动公式。 （二）计算载荷

齿轮上的计算载荷与啮合轮齿齿面上接触线长度有关。对于斜齿轮，如右图所示，啮合区中的实线为实际接触线，每一条全齿宽的接触线长为b/cosβb，接触线总长为所有啮合齿上接触线长度之和。在啮合过程中，啮合线总长一般是变动的，据研究，可用作为总长度的代表值。因此

式中为斜齿轮传动的端面重合度,可按《机械原理》所述公式计算，或由图标准圆柱齿轮传动的端面重合度查取。 图

斜齿轮的纵向重合度可按以下公式计算:

斜齿轮计算中的载荷系数，其中使用系数与齿向载荷分布系数的查取与直齿轮相同；动载系数可由图中查取；齿间载荷分配系数 与可根据斜齿轮的精度等级、齿面硬化情况和载荷大小由表中查取。

(整理)标准斜齿圆柱齿轮传动的强度计算

(整理)标准斜齿圆柱齿轮传动的强度计算

精品文档

精品文档 标准斜齿圆柱齿轮传动的强度计算

（一）轮齿的受力分析

在斜齿轮（斜齿轮结构虚拟现实）传动中，作用于齿面上的法向载荷 Fn。仍垂直于齿面。如图所示，Fn 位于法面Pabc内，与节圆柱的切面Pa'ae倾斜一法向啮合角αn。力Fn可沿齿轮的周向、径向及轴向分解成三个相互垂直的分力。

精品文档

精品文档 图

首先，将力Fn在法面内分解成沿径向的分力(径向力)Fr和在Pa'ae面内的分力，然后再将力F'在Pa'ae面内分解成沿周向的分力(圆周力)Ft及沿轴向的分力(轴向力)Fa。各力的方如图所示；各力的大小为：

式中：β—节圆螺旋角，对标准斜齿轮即分度圆螺旋角；

βb—啮合平面的螺旋角，亦即基圆螺旋角；

αn—法面压力角，对标准斜齿轮，αn=20°；

αt—端面压力角。

由上式可知轴向力Fa与tgβ成正比。为不使轴承承受过大的轴向力，斜齿圆柱齿轮传动的螺旋角β不宜选得过大，常在β=8°～20°之间选择。在人字齿轮传动中，同一个人字齿上按力学分析所得的两个轴向分力大小相等，方向相反，和力为零。因而人字齿轮的螺旋角β可取较大数值（15°～40°），传递功率也很大。人字齿轮传动的受力分析及强度分析都可沿用斜齿轮的传动公式。 精品文档

精品文档 （二）计算载荷

齿轮上的计算载荷与啮合轮齿齿面上接触线长度有关。对于斜齿轮，如右图所示，啮合区中的实线为实际接触线，每一条全齿宽的接触线长为b/cosβb，接触线总长为所有啮合齿上接触线长度之和。在啮合过程中，啮合线总长一般是变动的，据研究，可用作为总长度的代表值。因此

式中为斜齿轮传动的端面重合度,可按《机械原理》所述公式计算，或由图标准圆柱齿轮传动的端面重合度查取。

精品文档

精品文档 精品文档

精品文档 图

斜齿轮的纵向重合度可按以下公式计算:

斜齿轮计算中的载荷系数，其中使用系数与齿向载荷分布系数的查取与直齿轮相同；动载系数可由图中查取；齿间载荷分配系数 与可根据斜齿轮的精度等级、齿面硬化情况和载荷大小由表中查取。

直齿圆柱齿轮标准直齿圆柱齿轮主要几何尺寸的计算

直齿圆柱齿轮标准直齿圆柱齿轮主要几何尺寸的计算

直齿圆柱齿轮标准直齿圆柱齿轮主要几何尺寸的计算

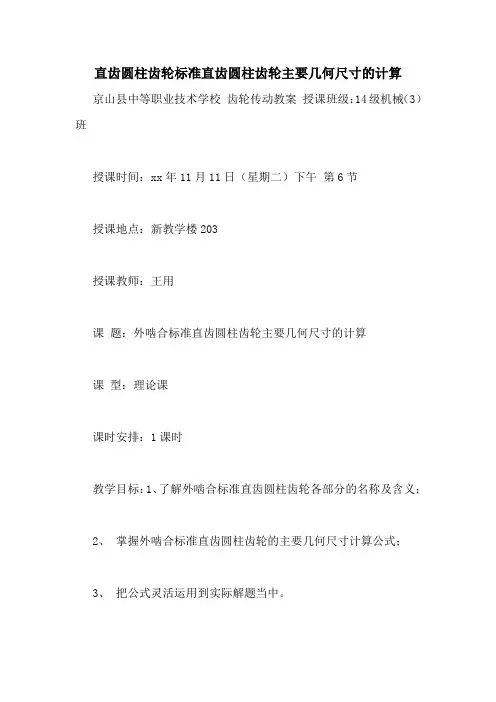

京山县中等职业技术学校 齿轮传动教案 授课班级：14级机械（3）班
