钢格栅板 标准

钢格栅板标准

钢格栅板是一种常见的建筑材料，具有承重能力强、通风透光、防滑防腐等特点，广泛应用于工业厂房、市政道路、桥梁栈道等场所。钢格栅板的标准化生产和安装对于保障使用安全、提高使用寿命具有重要意义。本文将就钢格栅板的标准进行详细介绍，以期为相关行业提供参考。

1. 材质标准。

钢格栅板的材质标准主要包括钢材的选用和表面处理。一般情况下，钢格栅板采用碳素钢、不锈钢、铝合金等材质制成。碳素钢具有良好的承载能力，适用于一般工业场所；不锈钢具有抗腐蚀性能，适用于潮湿或腐蚀性较强的环境；铝合金则具有轻质、耐腐蚀等特点，适用于要求轻质材料的场所。表面处理一般采用热镀锌、喷塑、电镀等方式，以增加材料的耐腐蚀性和美观度。

2. 规格标准。

钢格栅板的规格标准主要包括板面开孔形状、尺寸、承载能力等。常见的板面开孔形状有鱼肚形、方形、圆形等，不同形状的开孔适用于不同的场合，如鱼肚形开孔适用于防滑要求较高的场所，方形开孔适用于通风透光要求较高的场所。板面尺寸一般由板厚、开孔尺寸、板面尺寸等参数确定，承载能力则由板面厚度、开孔形状、支撑方式等因素决定。

3. 安装标准。

钢格栅板的安装标准主要包括安装方式、固定方式、连接方式等。安装方式一般有扣焊式、扣压式、铆接式等，不同的安装方式适用于不同的场合，如扣焊式适用于对安全要求较高的场所，扣压式适用于需要经常拆卸的场所。固定方式一般采用螺栓固定、焊接固定等方式，连接方式一般采用对接连接、搭接连接等方式。

4. 检测标准。 钢格栅板的检测标准主要包括外观质量检测、尺寸偏差检测、承载能力检测等。外观质量检测主要包括表面平整度、开孔形状、表面处理质量等；尺寸偏差检测主要包括板面厚度、开孔尺寸、板面尺寸等；承载能力检测主要包括静载试验、动载试验等。

5. 使用标准。

钢格栅板的使用标准主要包括使用环境、使用要求、维护保养等。使用环境一般分为室内环境和室外环境，不同环境对钢格栅板的要求有所不同；使用要求主要包括通行要求、承载要求、防滑要求等；维护保养主要包括清洁保养、防腐涂装等。

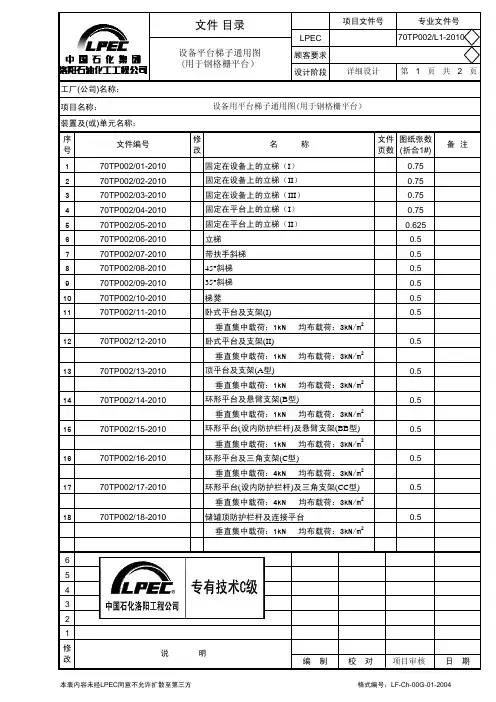

LPEC 顾客要求 设计阶段工厂(公司)名称：项目名称：装置及(或)单元名称：

170TP002/01-20100.75270TP002/02-20100.75370TP002/03-20100.75470TP002/04-20100.75570TP002/05-20100.625670TP002/06-20100.5770TP002/07-20100.5870TP002/08-20100.5970TP002/09-20100.51070TP002/10-20100.51170TP002/11-20100.5

1270TP002/12-20100.5

1370TP002/13-20100.5

1470TP002/14-20100.5

1570TP002/15-20100.5

1670TP002/16-20100.5

1770TP002/17-20100.5

1870TP002/18-20100.5

654321 编 制校 对 项目审核日 期垂直集中载荷：1kN 均布载荷：3kN/m2环形平台(设内防护栏杆)及悬臂支架(BB型)

环形平台及三角支架(C型)

修改垂直集中载荷：4kN 均布载荷：3kN/m2环形平台(设内防护栏杆)及三角支架(CC型)垂直集中载荷：4kN 均布载荷：3kN/m2

说 明垂直集中载荷：1kN 均布载荷：3kN/m2顶平台及支架(A型)垂直集中载荷：1kN 均布载荷：3kN/m2

垂直集中载荷：1kN 均布载荷：3kN/m2环形平台及悬臂支架(B型)梯凳卧式平台及支架(I)垂直集中载荷：1kN 均布载荷：3kN/m2卧式平台及支架(II)立梯带扶手斜梯45°斜梯35°斜梯固定在设备上的立梯（II）固定在设备上的立梯（III）固定在平台上的立梯（I）固定在平台上的立梯（II）文件页数图纸张数(折合1#)备 注固定在设备上的立梯（I）设备用平台梯子通用图(用于钢格栅平台）

序号文件编号修改名 称详细设计第 1 页 共 2 页项目文件号专业文件号70TP002/L1-2010

钢格板的规格与牌号

[来源：安平县金泰钢格板厂] [作者：钢格板专家] [日期：09-04-13] [热度：402]

钢格板的牌号与规格

如 DG255/30/100 表示：横杆中心间距 100mm；扁钢中心间距 30mm；扁钢厚度为 5mm；扁钢宽度为 25mm。

另外，可在规格后添加字母“S”表示齿型钢格板，或字母“I”表示工字型钢格板，也可同时使用以表示工字齿型钢格板。

如 DG325/30/50I 表示：横杆中心间距 50mm；扁钢中心间距 30mm；扁钢宽度为 32mm的工字型扁钢。 订货所需提供信息

1. 首先应确定所需的钢格板规格。

2. 在定购标准压焊钢格板时需指定所需的钢格板的面积，并提供尺寸和件数，在需要大面积钢格板时，必须提供平面图，并指出：

所有尺寸；

表面处理形式；

支承梁的截面尺寸和位置；

需开孔的位置和尺寸。

3. 钢格板长度与钢格板宽度：（详见词汇表）

4. 需要指出钢格板的计价是按面积计算的，并且是按照钢格板的包容面积予以计价，即：计价面积=长×宽（L×W），下图为几种典型的钢格板面积计算示意

钢格栅板重量是如何计算的

[来源：安平县金泰钢格板厂] [作者：钢格板] [日期：09-04-22] [热度：422] 钢格栅板的重量，是指经过包边和表面处理（非表面处理的除外）后的理论重量。由于包边、开孔和切口的不同,实际重量与理论重量会出现差异。在工业平台钢格栅板自重计算及钢格栅板交付结算中,统一以理论重量为计算依据。对于长度小于1米的钢格栅板（例如沟盖板）或者需要作特殊包边的钢格栅板,由于包边板的增加,重量会随着增加。用平面型扁钢包边，钢格栅板长度不小于1米时，按下面公式计算钢格栅板理论重量：

Wt=(b1t1N1+b2t2N2+2b3t3)ρµ

式中：

Wt—钢格栅板重量， g/m2

t1—负载扁钢宽度， mm

钢格栅板标准

钢格栅板是一种常见的建筑材料，广泛应用于工业、民用建筑的地板、踏步、台阶等场所。为了确保钢格栅板的质量和安全性，制定了一系列的标准，以便对钢格栅板的生产、安装和使用进行规范。本文将对钢格栅板的标准进行详细介绍，以便读者更好地了解和应用钢格栅板。

首先，钢格栅板的材质应符合相关标准要求。一般来说，钢格栅板的材质主要包括碳钢、不锈钢和铝合金等。不同的场所和环境对钢格栅板的材质有不同的要求，比如在潮湿或腐蚀性较大的场所，应选用不锈钢或铝合金材质的钢格栅板。此外，钢格栅板的材质应具有一定的强度和耐磨性，以确保其在使用过程中不会出现变形或损坏的情况。

其次，钢格栅板的规格和尺寸也是制定标准的重要内容。一般来说，钢格栅板的尺寸应符合国家或行业标准，以便在生产、加工和安装过程中能够互换使用。同时，钢格栅板的孔距、板厚和横梁间距等参数也应符合标准要求，以确保其承载能力和使用安全性。

此外，钢格栅板的表面处理和防腐蚀也是标准中需要考虑的内容。一般来说，钢格栅板的表面处理可以采用热镀锌、冷镀锌、喷塑或喷涂等方式，以增加其耐腐蚀性和美观性。同时，钢格栅板的防滑处理也是非常重要的，特别是在潮湿或油脂环境中，防滑处理可以有效地提高钢格栅板的使用安全性。

最后，钢格栅板的安装和使用也需要遵循相关的标准和规范。在安装钢格栅板时，应按照相关标准和要求进行设计和施工，确保其结构稳固、安全可靠。同时，在使用过程中，应根据实际情况对钢格栅板进行定期检查和维护，及时发现并处理存在的安全隐患。

总之，钢格栅板作为一种常见的建筑材料，其质量和安全性直接关系到工程项目的施工质量和使用安全。因此，制定和遵守钢格栅板的相关标准和规范是非常重要的。希望通过本文的介绍，读者能够更好地了解和应用钢格栅板的标准，确保工程项目的顺利进行和使用安全。
