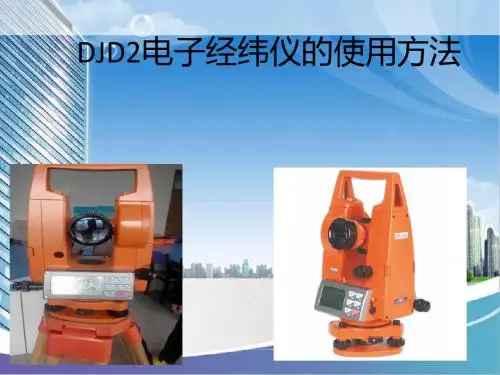

电子经纬仪的使用方法

1、HR—右旋（顺时针）水平角，HL—左旋（逆时针）水平角。

2、经纬仪的操作步骤（光学对中法）

1 、架设仪器：

将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。

2 、对中：

目的是使仪器中心与测站点位于同一铅垂线上。可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。

3 、整平：

目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。

粗平：伸缩脚架腿，使圆水准气泡居中。

检查并精确对中：检查对中标志是否偏离地面点。如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。

精平：旋转脚螺旋，使管水准气泡居中。

4 、瞄准与读数：

① 目镜对光：目镜调焦使十字丝清晰。

② 瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。注意消除视差。精瞄目标。

③ 读数：

调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。

现在很多都是使用全站仪，全站仪的使用（以拓普康全站仪为例进行介绍）介绍:

（1）测量前的准备工作

1）电池的安装（注意：测量前电池需充足电）

①把电池盒底部的导块插入装电池的导孔。 ②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。

第三节 经纬仪的使用

一、安置仪器

安置仪器是将经纬仪安置在测站点上，包括对中和整平两项内容。对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上；整平的目的是使仪器竖轴处于铅垂位置，水平度盘处于水平位置。

1．初步对中整平

（1）用锤球对中，其操作方法如下：

1）将三脚架调整到合适高度，张开三脚架安置在测站点上方，在脚架的连接螺旋上挂上锤球，如果锤球尖离标志中心太远，可固定一脚移动另外两脚，或将三脚架整体平移，使锤球尖大致对准测站点标志中心，并注意使架头大致水平，然后将三脚架的脚尖踩入土中。

2）将经纬仪从箱中取出，用连接螺旋将经纬仪安装在三脚架上。调整脚螺旋，使圆水准器气泡居中。

3）此时，如果锤球尖偏离测站点标志中心，可旋松连接螺旋，在架头上移动经纬仪，使锤球尖精确对中测站点标志中心，然后旋紧连接螺旋。

（2）用光学对中器对中时，其操作方法如下：

1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。

2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位置不得移动。

2．精确对中和整平

（1）整平 先转动照准部，使水准管平行于任意一对脚螺旋的连线，如图3-7a所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-7b所示，转动第三个脚螺旋，使水准管气泡居中。再将照准部转回原位置，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位置，气泡偏离零点不超过一格为止。

（2）对中 先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站图3-7 经纬仪的整平 点标志影像重合；然后旋紧连接螺旋。锤球对中误差一般可控制在3mm以内，光学对中器对中误差一般可控制在1mm以内。

六、角度测量

6.1 盘左/盘右观测

“盘左”是指观测者对着望远镜时竖盘在望远镜的左边；“盘右”指的是观测者对着望远镜目镜时竖盘在望远镜的右边（如图所示）。取盘左和盘右读数的平均数作为观测值，可以有效地消除仪器相应的系统误差对成果的影响。因此，在进行水平和竖直角观测时，要在完成盘左观测之后，中转望远镜180°再完成盘右观测。

6．2水平角置“0”（O SET）

将望远镜十字丝中心照准目标A后，按 [0 SET] 键两次，使水平角读数为“0º00′00〃”。显示为“

照准目标A显示 HR50º10′20〃→ 按两次 [0 SET]键 → 显示目标A方向为 HR 0º00′00〃

● [0 SET] 键只对水平角有效。

● 除已锁定[ HOLD] 键状态外，任何时候水平角均可置“0”。若在操作过程中误按 [ 0 SET] 键盘，只要不按第二次就没关系，当鸣响停止，便可继续以后的操作。

6．3水平角与竖直角测量（HR、V或HL、V）

（1） 设置水平角右旋与竖直角天顶为0测量方式（HR．V）。 顺时针方向转动照准部（HR），以十字丝中心照准目标A，按两次[ 0 SET] 键，目标A的水平角度设置为0º00′00〃，作为水平角起算的零方向。照准目标A时的具体步骤及显示为：

顺时针方向转动照准部（HR），以十字丝中心照准目标B时显示为：

（2）按 [R/L] 键后，水平角设置成左旋测量方式（HL．Ｖ）。

逆时针方向转动照准部（HL），以十字丝中心照准目标A，按两次 [0 SET ]键将A方向水平角置“0 ”。步骤和显示结果与（1）之A目标相同。

逆时针方向转动照准部（HL），以十字丝中心照准目标B时显示为：

●[ R/L] 键对竖直角无效。

● 再按 [ R/L]键，水平角又由左旋转为右旋方式。

● B方向观测完后可继续照准以后各方向，以获得各方向相应的水平角与竖直角值。

七、内存功能

1、将测量数据点传入仪器2、内存操作画面说明3、查看内存数据4、清除全部内存数据5、向计算机传送全部内存数据

7、电子补偿器重校正方法十三、激光器的使用方法十四、技术参数十五、错误显示（激光电子经纬仪）

仪器响一声。，4.清除全部内存数据 操作过程 操作 显示 和

5.向计算机传送全部内存数据

连接仪器OUT接口到计算机COM1口，打开计算机串口调试软件，①同时按键和键,进入内存管理模式。

②按键,显示是否清除内存全部数据。

③按键，显示正在清除数据。 12秒后听到嘀一声向后，清除内存全部数据，如超过1分钟后，未听到嘀一声响，画面也未变右侧画面，内存可能出错，请送回厂家维修。

④按键，返回正常测角状态。

串口：COM1，波特率：1200，校验位：NONE，数据位：8，停止位：1

在按下述操作步骤完成向计算机传送数据。

通讯采用RS232标准，数据格式：最后一组的序列号 第一组数据

第二组数据 …… 并设置如下：

27

1.将测量数据点传入仪器按 键，再按 键，仪器在向计算机传送数据的同

时，将测量数据点存入仪器内存。2.内存操作画面说明 （按R/L键）:进入查看内存数据操作画面

（按V/S键）:进入清除全部内存数据画面 （按HOLD键）:进入向计算机传送全部内存数据画面

（按

OSET键）:返回正常测角画面

3.查看内存数据 操作过程 操作 显示

①在正常测角状态，同时按键和键,进入内存管理模式。 和

②按键，显示最后一次存储测量数据。

③按键，向前翻页。

25

④按键，向后翻页。

⑤按键，显示垂直角和水平角数据，上行显示垂直角，下行显示水平角。

⑥按键，显示距离数和序列号，上行显示距离，下行显示序列号。

⑦按键，返回上一页。

⑧按键，返回正常测角状态。

264.清除全部内存数据 操作过程 操作 显示 和

5.向计算机传送全部内存数据

连接仪器OUT接口到计算机COM1口，打开计算机串口调试软件，①在正常测角状态，同时按键和键,进入内存管理模式。
