Allegro基本规则设置指导书

下面介绍基本规则设置指导书之Analysis Modes

点击set-up-constrains-Modes

调出Analysis Modes，这个是所有DRC的总开关

下面介绍常用的一些开关设置

1. Design Options (Soldermask)

从上往下

阻焊到阻焊的间距

阻焊到pad和走线间距

阻焊到shape1的间距

钢网到钢网的间距

2. Design Mode

从上往下

测试点Pad到器件DRC开关

测试点到器件的DRC开关

测试点在器件下方的DRC开关

重孔开关

3. Design Mode（soldermask）

从上往下

阻焊到阻焊的DRC开关

阻焊到Pad和线的DRC开关

阻焊到shape的DRC开关

钢网到钢网的DRC开关

4. Design Modes（Package）

从上到下

器件和器件的DRC开关

器件超出package keepin的DRC开关

器件在器件禁布的DRC开关

5. Electric options

从上往下

开启最短长度延时

开启相对长度延时

开启pin delay

开启Z轴延时

6. Electric Modes

从上往下

绝对长度延时开关

相对长度延时开关

总长DRC开关

差分检查DRC开关

7. Physical Mode

从上往下

走线出现T分支DRC开关

Pad和Pad连接的DRC开关

过孔使用类型DRC开关

8. Spacing Modes

默认全部选择

所有间距相关的DRC开关都要打开

9. Same Net Spacing Modes

同名网络DRC开关，默认全部打开

10.SMD Pins Modes

盘中孔DRC

默认是关闭的，可以用来检查孔是否打在SMD的pin上的情况

11.开启DRC总开关

On-line DRC是需要开启的，否则所有DRC都不起作用

Physical规则设置

下面介绍规则设置指导书之Physical规则设置

点击Set-up-constraints-Constraint Manager打开规则管理器

1. 设置Physical规则

2. 打开时默认有个Default规则

从左往右

Line Width

最小线宽

最大线宽

Neck

最小线宽

Neck的走线长度

3. 如果是差分规则，需要额外设以下参数

从左往右

最小线间距

差分对之间的间距

Neck走线差分之间的间距

正公差

负公差

4. Pad-Pad connect

选择Not Allowed，不允许Pad和Pad直接连接

简而言之，就是允许盘中孔

Physical规则匹配

下面介绍基本规则设置指导书之Physical规则匹配

1. 在这里给网络匹配上相应的规则

2. 可以给同一类型的网络建立一个Net Class，匹配规则更方便

选中需要的net右击创建Class

3. 同时如果是差分对的话，需要创建差分对

选择需要的两个net，Create Differential Pair

Physical Region

下面介绍基本规则设置指导书之Physical Region

1. 空白的地方创建一个Region

2. 给新建的Region匹配一个规则，所有区域里面的Physical相关的都按照

Region的规则来

3. 当部分网络想按照本身的规则来匹配，可以创建region-Class

4. 然后匹配回它原来的规则

5. 后面这些规则一般按照Physical里面设置的规则不修改

Spacing规则设置

下面介绍基本规则设置指导书之Spacing规则设置

1. 设置Line到其它的间距规则

从左往右

线到线，通孔pin，表贴pin，测试pin，通孔Via，盲埋孔，测试孔，微

孔，铜皮，Bond finger，hole之间的间距

2. 设置pin到其它的间距，通孔pin和表贴pin

3. 设置Via到其它的间距

4. 设置shape到其它的间距

5. 设置Bond Finger到其它的间距

6. 设置Hole到其它的间距

7. 设置盲埋孔之间的间距

Spacing规则匹配

下面介绍基本规则设置指导书之Spacing规则匹配

1. 匹配设置好的间距规则

2. 可以把同一类网络创建一个Net Class

给Net Class匹配间距规则会更为方便

Spacing规则Class to Class

下面介绍基本规则设置指导书之Spacing规则Class to Class

1. 当我们需要给组和组之间设置一个间距规则时候需要用到这个功能

在需要的Net Class地方创建一个Class to Class

2. Class to Class匹配一个规则

Spacing Region

下面介绍基本规则设置指导书之Spacing Region

1. 空白的地方创建一个Region

2. 给创建好的Region 匹配一个规则

3. 当网络需要在Region中需要按照自身的规则匹配时，可以创建Region

Class来匹配

4. Region也支持Class to Class规则，点击ok即可

5. 设置好的如下图

Same Net Spacing规则设置

下面介绍基本规则设置指导书之Same Net Spacing规则设置

8. 设置Line到其它的间距规则

从左往右

线到线，通孔pin，表贴pin，测试pin，通孔Via，盲埋孔，测试孔，微

孔，铜皮，Bond finger，hole之间的间距

9. 设置pin到其它的间距，通孔pin和表贴pin

10.设置Via到其它的间距

11.设置shape到其它的间距

12.设置Bond Finger到其它的间距

13.设置Hole到其它的间距

14.打开或者关闭同名网络开关

Same Net Spacing规则匹配

下面介绍基本规则设置指导书之Same Net Spacing规则匹配

3. 匹配设置好的Same Net间距规则

Same Net Spacing Region

下面介绍基本规则设置指导书之Same Net Spacing Region

6. 空白的地方创建一个Region

7. 给创建好的Region 匹配一个规则

8. 当网络需要在Region中需要按照自身的规则匹配时，可以创建Region

Class来匹配

合集下载

allegro差分线分组约束规则设置

allegro差分线分组约束规则设置

第 1 页 共 2 页 allegro差分线分组约束规则设置

（最新版）

目录

1.allegro 差分线分组约束规则的概念

2.allegro 差分线分组约束规则的设置方法

3.allegro 差分线分组约束规则的应用实例

4.allegro 差分线分组约束规则的优缺点

正文

一、allegro 差分线分组约束规则的概念

Allegro 是一种用于印刷电路板（PCB）设计的专业软件，它能够帮助设计人员快速高效地完成电路板的布局和设计。在 Allegro 中，差分线分组约束规则是一种用于控制差分线（differential pair）布局的规则，能够有效地提高电路板的信号完整性。

二、allegro 差分线分组约束规则的设置方法

在 Allegro 中，设置差分线分组约束规则的方法如下：

1.打开 Allegro 软件，点击菜单栏的“工具”选项，选择“约束管理器”。

2.在弹出的“约束管理器”窗口中，选择“新建”选项，创建一个新的约束。

3.在“新建约束”对话框中，选择“差分线分组”选项，然后输入差分线的名称和描述。

4.在“差分线分组”对话框中，设置差分线的属性，包括线宽、间距、层数等。

5.确认设置后，点击“确定”按钮，完成差分线分组约束规则的设置。 第 2 页 共 2 页 三、allegro 差分线分组约束规则的应用实例

在实际的电路板设计中，差分线分组约束规则可以应用于各种需要差分线布局的场景，例如高速信号传输、模拟信号处理等。下面是一个应用实例：

假设我们需要设计一个用于高速数据传输的电路板，其中涉及到一对差分线。我们可以通过设置差分线分组约束规则，控制这对差分线的布局，以确保信号的完整性。

四、allegro 差分线分组约束规则的优缺点

差分线分组约束规则在提高电路板信号完整性方面具有显著的优势，但也存在一些不足之处：

优点：

1.有效提高信号完整性，减少信号干扰和噪声。

Allegro DFM Ravel Rule工具使用指导书

Allegro DFM Ravel Rule工具使用指导书

Allegro DFM Ravel Rule工具使用指导书

Allegro任何一个版本都支持DFM Ravel Rule检查，即便是166的版本

打开后的界面如下所示

可以检查项目

测试点，阻焊，走线，丝印，过孔，milling，装配，outline相关的DFM检查

可以让违反规则的设计处以DRC的形式报出来

避免加工问题

首先介绍如何打开这个工具

1. 软件在默认的情况下是无法打开这个工具，需要添加一个用户环境变量

如下图

DFM_RAV_PATH

D:\Cadence\SPB_16.6\share\pcb\dfm_ravel

这是软件安装路径

2. 切换was performance editor

3. 打开DFM RAVEL界面

工具就启动成功了

工具同时支持调入一个设置好的规则，点击Rule调入规则

Clear CM可以清除已经设置好的规则

Testpoint pad to outline检查

1. 打开DFM Ravel Rules GUI ，下面的规则每个都可以单独设置，需要哪个

把哪个的值设置好，然后勾选起来就好了

2. 设置top层测试点via pad 到板边的距离

默认的值是50mil，可以按照自己的要求调整这个数值

3. 设置bottom层测试点via pad 到板边的距离

4. 设置top层通孔pin测试点到板边的距离

5. 设置bottom层通孔pin测试点到板边的距离

6. 设置top层表贴盘测试点到板边的距离

7. 设置bottom层表贴盘测试点到板边的距离

丝印文字到测试点pad间距检查

下面介绍丝印到测试点pad间距检查

1. 设置top层丝印文字到孔属性测试点间距，默认值是1mil，可以自己修改

这个值

2. 设置bottom层丝印文字到孔属性测试点间距

3. 设置top层丝印文字到通孔pin属性测试点间距

4. 设置bottom层丝印文字到通孔pin属性测试点间距

Allegro16.6约束规则设置详解_SCC

Allegro16.6约束规则设置详解_SCC

Allegro16.6约束规则设置详解

前言：本文主要讲解Allegro16.6约束管理器的使用，从基本

约束规则到高级约束规则的设置。

目录：

一、基本约束规则设置 1、线间距设置

2、线宽设置

3、设置过孔

4、区域约束规则设置

5、设置阻抗

6、设置走线的长度范围

7、设置等长

7.1、不过电阻的NET等长

7.2、过电阻的XNET等长

7.3、T型等长

8、设置通用属性

9、差分规则设置

9.1、创建差分对

9.2、设置差分约束

10、Pin Delay 二、高级约束规则设置 11、单个网络长度约束

12、a+b类长度约束

13、a+b-c类长度约束

14、a+b-c在最大和最小传播延迟中的应用

1、线间距设置

（1）、设置默认间距规则 点击CM图标，如下图所示，打开约束管理器。

单击Spacing，再点击All Layers，如下图所示。右边有一个DEFAULT就是默认规则，我们可以修改其值。

按住Shift键，点击第一个和最后一个即可选中所示，然后输

入一个值，这样就都修改了，如下图所示

（2）、定义特殊的间距约束

点选Default按鼠标右键，执行Create-Spacing CSet

加入新规则。取一个有意义点的名字，如下图所示，单击OK。

其值是从默认规则拷贝的，先修改其值。

按住Shift键选中所有，输入12，回车。

然后为所需要设置的网络分配规则

单击左边的Net-All Layers，在右边工作簿中，为GND网络设

置12MIL_SPACE规则，在Referenced Spacing CSet下选中12MIL_SPACE，如下图所示

（3）、设置Class-Class规则

若针对不同的信号群组有不同的间距规则，则需要设置Class-Class

选到Net Class-Class后，在右边CLOCK(2)上右键选择Ctreat- Class-Class...，如下图所示

allegro设置间距规则

allegro设置间距规则

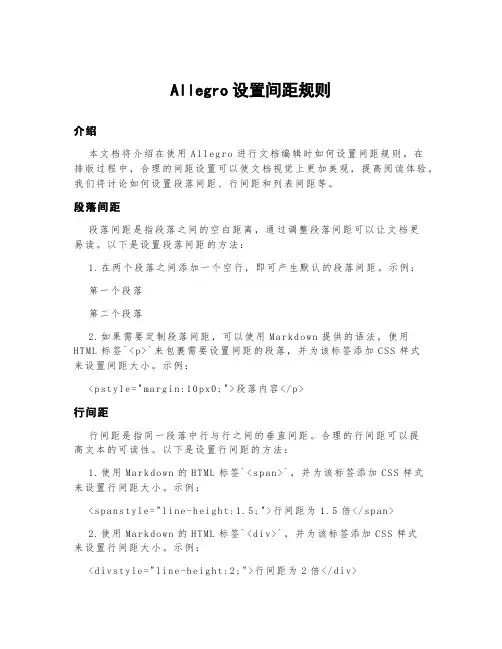

Allegro设置间距规则
