ALLEGRO设置

  • 格式：pdf
  • 大小：178.94 KB
  • 文档页数：6

GRASER TECHNOLOGY JACKY JIN u Editing a User Preference File 在这里可以进行工作环境、界面和显示效果的一些设定，执行菜单 Setup>User Preferences出现下面窗体，因为这里涉及的内容比较多，而且很多功能都很少用到，所以下面只针对一些常用设置作介绍。

Autosave： 我们在方框中打勾后系统才会帮助我们自动存档. Autosave_dbcheck： 我们在方框中打勾后系统会帮我们在自动存档前做一下datebase的检查. (这会使autosave花很多时间，建议不勾选.) Autosave_name： 我们可以在这输入autosave的文件名，如果不输入系统默认的文件名是Autosave. Autosave_time： 在这里可以输入我们需要的autosave的时间间隔. (默认值是30minutes，我们可以在10~300minutes之间设定所需的时间间隔.) GRASER TECHNOLOGY JACKY JIN Av_endcapstyle： 在进行autovoid是把走线拐角处挖开的形状设定。 它有三中选择： round： square： octagon： 是把它挖成圆弧状 是把它挖成方形的 是把它挖成八角形的 它的默认值是：在小于,等于30mil时会挖成square, 在大于30mil时会挖成octagon Av_inline： 首先要在shape parameters 的form中选了create pin voids /In_Line时.在这里输入的数值n，是把在n的范围内的pin or via挖在一起.系统的默认值是100 Av_thermal_extend： 在这里可以输入thermal relief在autovoid时于正片连接的长度。（连线和铜箔的连接长度不用full contact时） 图解 Pad_drcplus： 在这里可以加一个参数，在进行autovoid时系统会把这里的一个参数加你在edit shape里设定的参数，得到完成后的一个总的间隔数。 在这里是设定浏览器的参数。

n GRASER TECHNOLOGY JACKY JIN

这一项是各各项目路径的控制.可以根据自己的需要自己加以设定.这里不作详细介绍了。 Color_nofilmerecord： 在控制栏里,那个层面的view的地方,打勾就不能看到底片的层面,不打就可以看。对其他的一些层面设定是没有关系的.

默认打勾没有底片Film…项 取消打勾就有了底片Film…项 Control_auto_raise 在这里可以设定allegro右面的control面板中的options，find，visibility，哪个个在前面。默认值是上一次你停在哪里，它就先显示哪一个。这个不是针对每个命令,对画线的命令是是没有效果的。 No_zoom_to_object 这一项用于搬移.打勾时会把那个零件拿到板框外，不打勾时荧幕会跳到零件的原始位置上. 跳动外面的前提是:须在find下面输入名称的搬移,而不是直接搬零件. 这一项是各各项目路径的控制.可以根据自己的需要自己加以设定. Display _drcfill 这一项打勾时DRC是实心的，不打勾时DRC是空心的. Display _nocolor_dynamics 勾上后我们在动到物件时，物件会是白色。不勾则是它的本色。 Display _nohilitefont 在这里勾上后，在highlight时Element将全部填充满的highlight，不勾上时，Highlight的Element还会留一虚线来显示Element的原来颜色。 打勾 未勾 GRASER TECHNOLOGY JACKY JIN Display_nolinewidth 勾上后整个板子的线都是0mil的线宽. Display _nosave_geometry 是针对allegro 的菜单使用后弹出的windows 筐, 这里是我们在save层面的一个参数选项。Position,就是下次打开这个命令时,只存上次windows筐的大小,不记位置.size,就是只记位置,不记大小. both是都不存档,当我们第二次打开时,就还是上次的位置. Display _shapefill 在这里输入数值。数值是表示在shape里象素分离的距离。指一般的shape。 (机器的配置不高时可以在这输入数值，以避免死机的现象出现。） No_dynamic_zoom 这里是设定鼠标的中键的。不打勾是它有zoom fit ，zoom out，zoom in的功能。打勾后它就没了zoom fit的功能了。（要重起才生效） Acon_route_on_active_subclass 在这里不打勾时，在Add Connect时系统会根据所点层面自动把Add Connect 的act层面切换到所点层面。 在这里打勾后，就没有这功能。 Allegro_dyname_timing （前提：它必须有长度的限定） 在这里可以切换看或不看单条net的长度限制的对话框.默认值就是on，是看到对话框的. Off指切换，可以设定快捷键 Allegro_dyname_timing_fixedpos 如果在这里打勾后，它会锁定前面那个命令出现的一个长度显示的对话框， 不打勾，它的对话框会随着光标的移动而移动 Alldgro_etch_legth_on 在这打勾后Add Line 时会有一个对话框，它可以告诉你所画线的一些信息。 GRASER TECHNOLOGY JACKY JIN Ads_boardrevs 是设定*.brd和*.sm的存档的版本数目。 Ads_logrevs 是设定allegro log file存档的版本数目。 Ads_textrevs 是设定除了*.brd，*.sm，log file其他的file的存档的版本数目。 Temp 一个暂时存档的路径设定。（一个缓存的路径） Pcb_autoroam 指我们按中键,画面的移动速度.数字越大越慢,1000指当我们按键移动后1秒后图档会移动. 系统是250,是1/4秒. Roaminc? 移动板子时可能会闪烁。默认是16，效果较好。256，就是比较会闪烁。 Skill_height 设置telskill输入窗口的高度 Skill _linebuffer 对话框右面的滚轴的长度的设定。 Skill _old_ilinit 读旧版本skill的路径的切换。 Skill _width 设置telsikill输入窗口的宽度 Telskill 一个在unix工作环境的设定档。勾了后可以弹出一个skill对话框。 Form_oldreturn 打勾：在Allegro窗口中输入数值时按回车键就等于“tab”键而不是确定键。 不打勾：enter 是结束作用 GRASER TECHNOLOGY JACKY JIN No_dragpopup 设置按右键滑动产生功能键。。。需要一个strokes文件 如果不打勾，那么就需要按ctrl，才有效。 Pcb_cursor 布线窗口中的鼠标形状，大十字和小十字的选择。Cross是小十字，infinite是大十字 Pcb_cursor_angle 在选了infinite后可以在这儿键入自定的十字交叉的角度。（0~89度都可以输入） Formpath 搜索窗体的目录 Menupath 搜索菜单的目录 Prfeditpath 搜索Prfedit的目录 Scriptpath 搜索script的目录

合集下载

allegro 约束规则设置

allegro 约束规则设置

第 1 页 共 2 页 allegro 约束规则设置

【原创版】

目录

1.Allegro 约束规则的概念

2.Allegro 约束规则的设置方法

3.Allegro 约束规则的实际应用

4.Allegro 约束规则的优点与局限性

正文

一、Allegro 约束规则的概念

Allegro 是一款专业的 EDA（电子设计自动化）软件，广泛应用于电路设计领域。在 Allegro 中，约束规则是一种用于指导和约束电路设计过程的工具，可以帮助设计者更加高效、精确地完成电路设计。

二、Allegro 约束规则的设置方法

1.打开 Allegro 软件，导入或创建需要设置约束规则的电路设计项目。

2.在设计界面中，找到需要添加约束规则的元件或线路，右键选择“Properties”（属性）。

3.在弹出的属性对话框中，找到“Constraints”（约束）选项卡。

4.在“Constraints”（约束）选项卡中，可以根据需要设置各种约束规则，如位置约束、尺寸约束、角度约束等。

5.设置完毕后，点击“OK”按钮关闭属性对话框，约束规则即可生效。

三、Allegro 约束规则的实际应用

1.位置约束：通过设置位置约束，可以精确控制元件在电路板上的位置，确保电路布局的稳定性和可靠性。 第 2 页 共 2 页 2.尺寸约束：通过设置尺寸约束，可以控制元件的大小和间距，提高电路密度和性能。

3.角度约束：通过设置角度约束，可以确保元件和线路的摆放方向符合设计要求，提高电路的可读性和可维护性。

四、Allegro 约束规则的优点与局限性

1.优点：Allegro 约束规则可以有效地提高电路设计的精度和效率，降低设计错误率，提高设计质量。

2.局限性：虽然 Allegro 约束规则功能强大，但设置过程较为繁琐，需要设计者具备一定的专业知识和操作技巧。此外，约束规则的设置和调整可能需要多次迭代，对设计者的耐心和经验有一定要求。

allegro钻孔表的优化设置

allegro钻孔表的优化设置

allegro钻孔表的优化设置

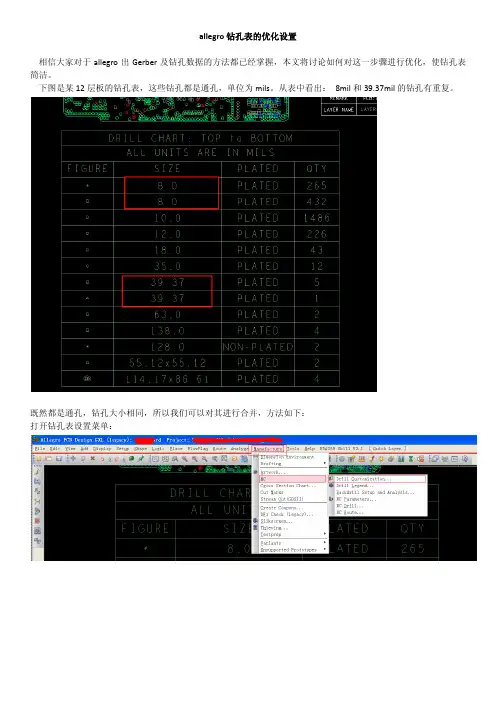

相信大家对于allegro出Gerber及钻孔数据的方法都已经掌握，本文将讨论如何对这一步骤进行优化，使钻孔表
