新型纳米材料及其制备技术研究

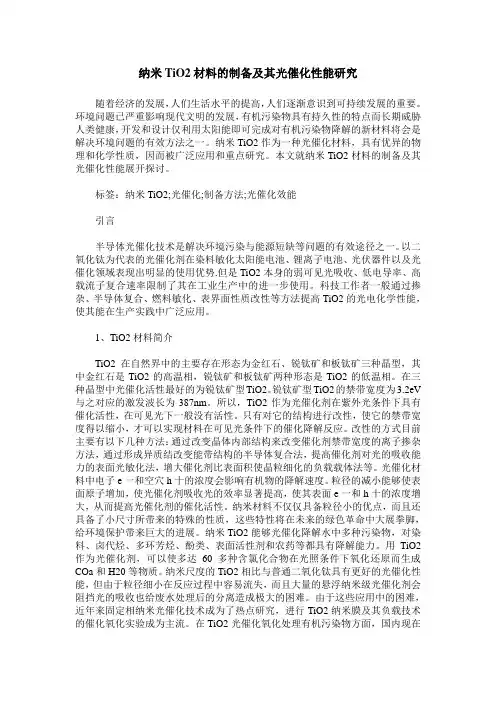

纳米TiO2材料的制备及其光催化性能研究

随着经济的发展，人们生活水平的提高，人们逐渐意识到可持续发展的重要。环境问题已严重影响现代文明的发展，有机污染物具有持久性的特点而长期威胁人类健康，开发和设计仅利用太阳能即可完成对有机污染物降解的新材料将会是解决环境问题的有效方法之一。纳米TiO2作为一种光催化材料，具有优异的物理和化学性质，因而被广泛应用和重点研究。本文就纳米TiO2材料的制备及其光催化性能展开探讨。

标签：纳米TiO2;光催化;制备方法;光催化效能

引言

半导体光催化技术是解决环境污染与能源短缺等问题的有效途径之一。以二氧化钛为代表的光催化剂在染料敏化太阳能电池、锂离子电池、光伏器件以及光催化领域表现出明显的使用优势.但是TiO2本身的弱可见光吸收、低电导率、高载流子复合速率限制了其在工业生产中的进一步使用。科技工作者一般通过掺杂、半导体复合、燃料敏化、表界面性质改性等方法提高TiO2的光电化学性能，使其能在生产实践中广泛应用。

1、TiO2材料简介

TiO2在自然界中的主要存在形态为金红石、锐钛矿和板钛矿三种晶型，其中金红石是TiO2的高温相，锐钛矿和板钛矿两种形态是TiO2的低温相。在三种晶型中光催化活性最好的为锐钛矿型TiO2。锐钛矿型TiO2的禁带宽度为3.2eV与之对应的激发波长为387nm。所以，TiO2作为光催化剂在紫外光条件下具有催化活性，在可见光下一般没有活性。只有对它的结构进行改性，使它的禁带宽度得以缩小，才可以实现材料在可见光条件下的催化降解反应。改性的方式目前主要有以下几种方法：通过改变晶体内部结构来改变催化剂禁带宽度的离子掺杂方法，通过形成异质结改变能带结构的半导体复合法，提高催化剂对光的吸收能力的表面光敏化法，增大催化剂比表面积使晶粒细化的负载载体法等。光催化材料中电子e一和空穴h十的浓度会影响有机物的降解速度。粒径的减小能够使表面原子增加，使光催化剂吸收光的效率显著提高，使其表面e一和h十的浓度增大，从而提高光催化剂的催化活性。纳米材料不仅仅具备粒径小的优点，而且还具备了小尺寸所带来的特殊的性质，这些特性将在未来的绿色革命中大展拳脚，给环境保护带来巨大的进展。纳米TiO2能够光催化降解水中多种污染物，对染料、卤代烃、多环芳烃、酚类、表面活性剂和农药等都具有降解能力。用TiO2作为光催化剂，可以使多达60多种含氯化合物在光照条件下氧化还原而生成COa和H20等物质。纳米尺度的TiO2相比与普通二氧化钛具有更好的光催化性能，但由于粒径细小在反应过程中容易流失，而且大量的悬浮纳米级光催化剂会阻挡光的吸收也给废水处理后的分离造成极大的困难。由于这些应用中的困难，近年来固定相纳米光催化技术成为了热点研究，进行TiO2纳米膜及其负载技术的催化氧化实验成为主流。在TiO2光催化氧化处理有机污染物方面，国内现在

低维纳米材料的制备及其应用研究

随着纳米技术的不断发展，低维纳米材料成为了当前研究热点之一。低维纳米材料是指纵向维度比横向维度小很多的纳米材料，具有很强的表面效应和量子效应，因此在光学、电子、能源、生物医学等领域有着广泛的应用前景。本文将从制备方法、表征技术和应用研究三个方面进行探讨。

一、低维纳米材料的制备方法

制备低维纳米材料的方法非常多样，常见的有物理法、化学法和生物法三种方法。

1. 物理法

物理法是最早用于制备低维纳米材料的方法之一，也是目前最为常用的方法之一。其优点在于操作简单，成本低，生成的材料结晶度高。其中较为常见的有微流控法、机械剥离法、氧等离子体法和物理气相沉积法等。

（1）微流控法

微流控法是一种通过微细结构构造实现材料制备的新技术，可以实现高通量、高精确度、低成本的制备。其原理是利用微流控芯片内的微通道和微结构控制流体的流动和混合，通过控制反应物的混合程度、反应时间、温度等因素得到制备的材料。微流控法具有材料制备快速、结晶度高、精确度高、污染少等优点，已广泛应用于低维纳米材料的制备中。

（2）机械剥离法

机械剥离法是指通过机械方法将大块材料剖成纳米厚度的材料，常用于制备石墨烯和石墨烯衍生物等纳米材料。其优点在于可以得到单层和双层的石墨烯，结晶度高，但缺点在于步骤繁琐，易造成材料污染和损伤。 （3）氧等离子体法

氧等离子体法是指通过等离子体反应将原材料沉积在衬底上制备低维纳米材料。其优点在于结晶度高且可控性好，但氧化对材料的性能和稳定性有所影响。

（4）物理气相沉积法

物理气相沉积法是指通过蒸发和凝华的方式，将原材料沉积在衬底上制备纳米材料。其优点在于成本低，成品稳定性好，适用于制备单晶、多晶纳米材料。

2. 化学法

化学法是指通过化学反应将原材料转化为低维纳米材料。其优点在于制备过程中可以控制各种反应参数，可以制备出较为均匀和纯净的低维纳米材料。其中常用的化学法有溶液法、水凝胶法、水热法等。

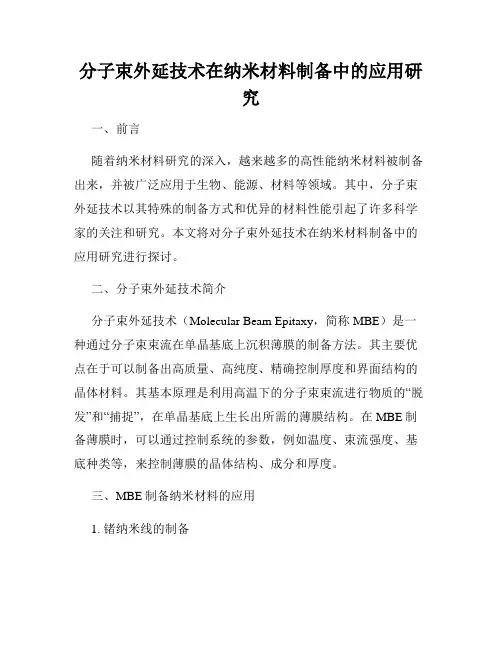

分子束外延技术在纳米材料制备中的应用研究

一、前言

随着纳米材料研究的深入，越来越多的高性能纳米材料被制备出来，并被广泛应用于生物、能源、材料等领域。其中，分子束外延技术以其特殊的制备方式和优异的材料性能引起了许多科学家的关注和研究。本文将对分子束外延技术在纳米材料制备中的应用研究进行探讨。

二、分子束外延技术简介

分子束外延技术（Molecular Beam Epitaxy，简称MBE）是一种通过分子束束流在单晶基底上沉积薄膜的制备方法。其主要优点在于可以制备出高质量、高纯度、精确控制厚度和界面结构的晶体材料。其基本原理是利用高温下的分子束束流进行物质的“脱发”和“捕捉”，在单晶基底上生长出所需的薄膜结构。在MBE制备薄膜时，可以通过控制系统的参数，例如温度、束流强度、基底种类等，来控制薄膜的晶体结构、成分和厚度。

三、MBE制备纳米材料的应用

1. 锗纳米线的制备 Ge是一种具有重要应用前景的半导体材料。锗纳米线在柔性电子器件、太阳能电池、传感器等领域具有重要的应用前景。MBE技术在制备高质量锗纳米线方面具有很大的优势。通过MBE技术在氧化锗单晶基底上以GeH4为前驱物质，控制温度和气压，可以获得高质量、大规模、组装良好的锗纳米线。实验发现，在250-450摄氏度的温度范围内，Ge纳米线的生长速率随温度的升高而增大。通过控制温度和种类、厚度等参数可以精确控制纳米线的直径和长度。

2. 纳米二维材料的制备

MBE技术在纳米二维材料的制备中也具有应用潜力。石墨烯、磷化硼、二硫化钼等材料是具有媲美传统半导体材料的性质和性能的新兴纳米材料。MBE技术可以通过控制单层二维材料的生长条件，实现高质量、大尺寸二维材料的制备。例如，在金属衬底上以化学气相沉积法生长单层石墨烯过程中，MBE在薄膜成核和二维材料晶格平面培养的领域中也有重要应用。

3. 纳米线阵列的制备

MBE技术可以通过控制阵列生长条件生长出高密度的纳米线阵列。在仙人掌状金属表面上生长纳米线阵列时，可以通过控制金属表面的菲涅耳区域，利用VLS(Vapor-Liquid-Solid)机制，实现纳米线阵列的均匀和可控生长。通过微纳米加工技术等方法，可以将其作为光电器件和传感器的功能材料。 4. 其它应用

纳米材料的自组装制备技术的研究和应用

随着科技的不断进步和发展，我们的世界变得越来越小，科学探索的领域也越来越高精尖。在这样的发展背景下，纳米材料作为一种新型材料，迅速地受到了学术界和产业界的关注。不论是在新型电子器件、生物医药领域还是环境保护领域，纳米材料都具备着极强的应用价值。而其中，纳米材料的自组装制备技术更是备受研究者们的青睐。因为不仅可以利用这种技术实现高效纳米级结构物的制备，同时可以通过将纳米单元按照一定规律或方式组合而成的材料，这种材料与单纯的纳米材料相比，其附加的性质更加丰富和复杂。纳米材料的自组装制备技术，有着广泛的研究和应用前景。

一、纳米材料的自组装制备技术基本原理

纳米材料的自组装制备技术，是指通过分子间具有特定相互作用的纳米粒子，为了极力降低能量，自组装成具有特定结构和性能的纳米级结构物。该技术的基本原理在于，利用自组装过程中的分子间相互作用来控制纳米单元的聚集形态，从而获得不同尺度、形状和结构的纳米级物质。

其中，分子间相互作用的种类包括但不限于范德华相互作用、静电相互作用、氢键相互作用、配位键相互作用等，这些相互作用的机理和特性在不同的自组装体系中，可能会有所不同。但总的来说，这种自组装过程在纳米材料制备中的作用具有不可替代的地位。

二、纳米材料的自组装制备技术的研究现状

随着纳米材料研究的发展，各种纳米材料的自组装制备技术已经被提出或部分应用，其中较为成熟的技术包括胶体晶体自组装、界面自组装、自织扩散自组装等，这种技术的发展形成了一些特点鲜明的分支领域。

（一）胶体晶体自组装 胶体晶体自组装是通过在稳定胶体颗粒流体的基础上，利用胶体粒子之间的相互作用来自组装出具有特定结构的有序胶体晶体。该技术有着较为成熟的研究和应用实践，可以制备出具有周期性结构的纳米级三维晶体、二维膜、柱状结构和球形结构。胶体晶体自组装在新型传感器、光学器件、微纳机械等领域中都有着广泛的应用前景。
