磁感应强度的测量实验

高中物理实验测量磁感应强度的方法

磁感应强度是指磁场对单位面积垂直于磁场方向的力的大小，是物理学中的重要概念之一。在高中物理实验中，常常需要测量磁感应强度。为了准确测量磁感应强度，我们需要选择合适的方法和仪器。本文将介绍几种常见的测量磁感应强度的方法，并对其原理进行简要说明。

一、霍尔效应法

霍尔效应法是测量磁感应强度常用的方法之一。其基本原理是利用霍尔电压与磁感应强度之间的线性关系，通过测量霍尔电压来确定磁感应强度的大小。

使用霍尔效应法测量磁感应强度的步骤如下：

1. 将磁场传感器（Hall元件）固定在磁场方向上；

2. 使用恒流源将电流引入霍尔元件，使霍尔元件内产生一个电势差（霍尔电压）；

3. 改变磁场强度，测量霍尔电压的变化；

4. 根据霍尔电压与磁感应强度之间的线性关系，计算出磁感应强度。

通过霍尔效应法测量磁感应强度的优点是测量结果准确且稳定，适用于不同磁场强度范围的测量。但需要注意的是，在实验过程中应避免霍尔元件受热、霍尔电流过大等因素导致实验误差。

二、法拉第感应法 法拉第感应法是测量磁感应强度的另一种常用方法，其基本原理是利用法拉第电磁感应定律，通过测量感应电动势来确定磁感应强度的大小。

使用法拉第感应法测量磁感应强度的步骤如下：

1. 将线圈放置在待测磁场中；

2. 改变磁场的强度或线圈的位置，观察并记录感应电流的变化；

3. 根据法拉第电磁感应定律，计算出磁感应强度。

使用法拉第感应法测量磁感应强度的优点是实验操作简便，只需要一个线圈和一个测量电荷流动的仪器，适用于实验室和教室等场所。但需要注意的是，在实验过程中应保持线圈与磁场垂直，防止其他干扰因素对实验结果的影响。

三、挠率法

挠率法是一种间接测量磁感应强度的方法，通过测量磁场对金属杆或线的挠度来确定磁感应强度的大小。

使用挠率法测量磁感应强度的步骤如下：

1. 在磁场中放置一根细长的金属杆或线；

2. 观察金属杆或线在磁场中的挠度，并记录其最大挠度；

测量磁感应强度的实验注意事项

磁场是物理学中重要的概念，磁感应强度的测量是研究和应用磁场的关键之一。在进行磁感应强度的实验时，需要注意以下几个方面的事项。

一、实验前准备

在进行实验前，需要确保实验器材完好无损，特别是磁铁和磁场测量仪器。同时，要保证实验环境的安全和整洁，确保实验台面干净，并且周围没有其他可能对实验产生干扰的物品。

二、安全措施

实验中产生的磁场对人体有一定的影响，因此需要采取相应的安全措施。实验者在操作时应戴上防护眼镜，以防磁铁跳起时伤到眼睛。同时，要远离可能受到磁场干扰的物品，如铁制物品、磁卡、计算机等，以免对其造成损坏或数据丢失。

三、磁铁的使用

在实验中使用磁铁时，需要注意以下几点：

1. 尽量避免磁铁与硬物的直接接触，以防磁铁磨损或擦伤磁铁表面。

2. 在使用磁铁时，要轻拿轻放，避免与其他金属物品的碰撞，以免对实验产生影响。

四、磁场测量仪器的使用 在进行磁感应强度测量的实验中，需要使用磁场测量仪器。在使用仪器时，需要注意以下几点：

1. 对于电子式磁场测量仪器，务必按照使用说明书正确操作，避免误操作导致仪器损坏。

2. 在使用仪器时，要保持仪器与磁场垂直，以保证测量结果的准确性。

3. 如果需要进行多次测量，应在每次测量前将磁场测量仪器复位，以消除上一次测量的影响，保证数据的准确性。

五、实验数据的处理和分析

在测量磁感应强度的实验中，获得的数据需要进行处理和分析。在处理数据时，要注意以下几点：

1. 对于测量值，要进行平均处理，以增加数据的准确性。

2. 在分析数据时，要结合实验的目的和内容，进行适当的计算和推理，得出合理的结论。

六、实验结果的呈现

实验结果的呈现是实验报告中重要的部分。在呈现实验结果时，要注意以下几点：

1. 结果的表达要简明扼要，可以采用表格、图表等形式进行展示。

2. 在展示结果时，要注明每个数据的单位和误差范围，以便读者更好地理解并评估结果的可靠性。 3. 在撰写实验报告时，要将实验结果与实验目的和理论知识进行结合，进行合理的分析和讨论。

测量电磁场强度的实验方法

电磁场强度是描述电磁场的强度大小的物理量，它在电磁学和无线通信等领域具有重要的应用。为了准确测量电磁场强度，科学家们开发了多种实验方法。本文将介绍其中的几种实验方法，以帮助我们更好地了解电磁场强度的测量。

一、电场强度测量法

电场强度是描述电场中的电荷受力情况的物理量，测量电场强度可以通过测量电荷在电场中所受到的力来间接计算。常用的实验方法包括：

1. 静电力平衡法

该方法利用静电力平衡原理，将待测电荷放置在已知电场中，通过调整外加电场的大小，使得待测电荷处于平衡状态，从而计算出电场强度。这种方法操作简单，精度较高，适用于静电场的强度测量。

2. 电场力测量法

该方法通过测量电荷在电场中所受到的力大小来计算电场强度。将待测电荷放置在已知电场中，通过测量电荷所受到的力和电荷本身的大小，可以得到电场的强度。这种方法操作相对简单，适用于小电场的强度测量。

二、磁场强度测量法 磁场强度描述了磁场对磁性物体或电流产生的力的大小，测量磁场强度可通过多种实验方法进行。常用的实验方法包括：

1. 磁感应强度测量法

该方法利用麦克斯韦方程组中的安培定律，通过测量磁感应强度来计算磁场的强度。通过将待测点置于已知磁场中，利用霍尔效应或霍尔传感器等设备可以测量磁感应强度的变化，并由此计算出磁场的强度。

2. 磁力测量法

该方法通过测量磁场中磁性物体所受到的力来计算磁场的强度。将待测磁性物体置于已知磁场中，通过测量物体所受到的力和物体本身的性质，可以得到磁场的强度。这种方法适用于测量磁场的强度和方向。

三、电磁感应法

电磁感应是指导线在磁场中产生感应电动势的现象，利用电磁感应现象可以测量电磁场的强度。常用的实验方法包括：

1. 感应电流法

该方法利用电磁感应现象，在待测电场中放置一根导线，通过测量导线中感应电流的大小和方向，可以推算出电磁场的强度。这种方法操作简单，适用于小电场的强度测量。

2. 感应电动势法 该方法利用电磁感应现象，在待测磁场中放置一个闭合电路，通过测量电路中感应电动势的大小和方向，可以计算出磁场的强度。这种方法适用于测量磁场的强度和方向。

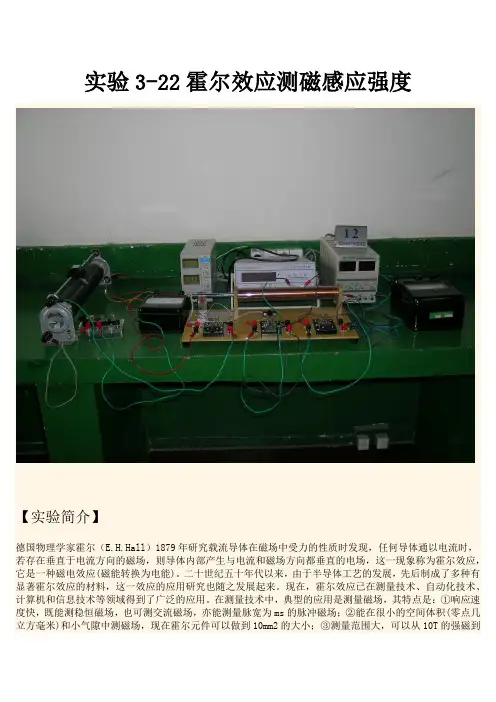

实验3-22霍尔效应测磁感应强度

【实验简介】

德国物理学家霍尔（E.H.Hall）1879年研究载流导体在磁场中受力的性质时发现，任何导体通以电流时，若存在垂直于电流方向的磁场，则导体内部产生与电流和磁场方向都垂直的电场，这一现象称为霍尔效应，它是一种磁电效应(磁能转换为电能)。二十世纪五十年代以来，由于半导体工艺的发展，先后制成了多种有显著霍尔效应的材料，这一效应的应用研究也随之发展起来。现在，霍尔效应已在测量技术、自动化技术、计算机和信息技术等领域得到了广泛的应用。在测量技术中，典型的应用是测量磁场，其特点是：①响应速度快，既能测稳恒磁场，也可测交流磁场，亦能测量脉宽为ms的脉冲磁场；②能在很小的空间体积(零点几立方毫米)和小气隙中测磁场，现在霍尔元件可以做到10mm2的大小；③测量范围大，可以从10T的强磁到10-7T的弱磁；④可以同时利用多个霍尔元件探头，以便实现自动化测量和数据处理；⑤无接触、寿命长、成本低。

测量磁场方法不少，但其中以霍尔效应为机理的测磁方法因结构简单、体积小、测量速度快等优点而有着广泛的应用，本实验就是采用这种方法。通过本实验了解霍尔效应的物理原理，掌握用磁电传感器——霍尔元件测量磁场的基本方法，学习用异号法消除不等位电压产生的系统误差。了解UJ31型电位差计的结构，掌握其使用方法。

【预习操作要点】

1．霍尔效应测量磁场方法

霍尔效应实质上是运动电荷在磁场中受到洛仑磁力的作用后发生偏转而产生的，当霍尔电场力与洛仑磁力平衡时，霍尔片中载流子不在迁移，这样就在霍尔片的上下两个平面间形成了恒定的电位差——霍尔电位差UH，实验测定

系数RH=1/ne称为霍尔系数，是反映材料霍尔效应强弱的重要参数，载流子浓度n越小,则RH越大，UH也越大，所以只有当半导体(n比金属的小得多)出现以后，霍尔效应的应用才得以发展。对于特定的霍尔元件，其厚度d确定，定义霍尔灵敏度KH=RH /d，KH与霍尔片的材料性质、几何尺寸有关，对于一定的霍尔片，其为常数。这样
