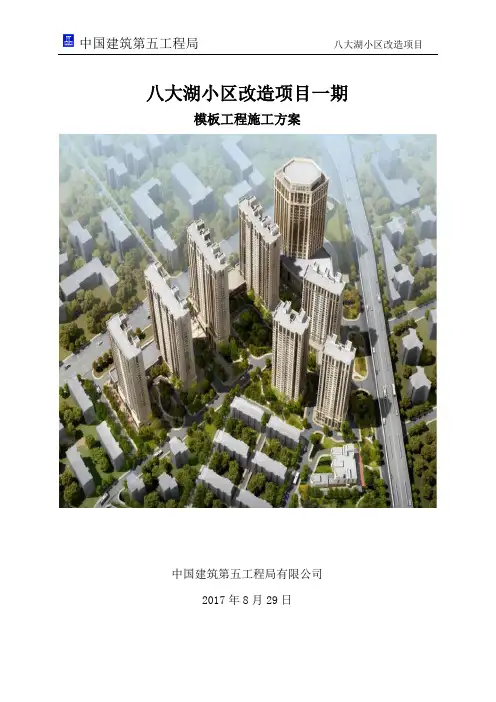

模板工程施工组织设计

中国建筑第五工程局 八大湖小区改造项目

八大湖小区改造项目一期

模板工程施工方案

中国建筑第五工程局有限公司

2017年8月29日 中国建筑第五工程局 八大湖小区改造项目

1 目录

1工程概况 ………………………………………………………………… 2

1.1工程概况 …………………………………………………………………………2

1.2特点、难点与方案选择 …………………………………………………………2

1.3材料进场检测……………………………………………………………………2

1.4编制依据…………………………………………………………………………2

2、施工部署及施工准备……………………………………………………3

2.1工艺流程…………………………………………………………………………3

2.2施工准备…………………………………………………………………………4

3、模板及支撑体系设计……………………………………………………6

3.1地下室砖胎膜施工………………………………………………………………6

3.2地下室外墙模板施工……………………………………………………………6

3.3内剪力墙模板施工………………………………………………………………7

3.4柱模板施工………………………………………………………………………8

3.5梁模板支设………………………………………………………………………10

3.6楼板模板支设……………………………………………………………………11

3.7高大部位模板施工方法…………………………………………………………13

3.8楼梯模板…………………………………………………………………………13

3.9地下室电梯井及集水坑施工 …………………………………………………14

安表D1

安全专项施工方案、安全技术措施报审表

工程名称：西霞花园一期5#楼工程 编号：

致： 洛阳炼化工程建设监理有限责任公司（监理）

我方已根据施工合同的有关规定完成了 模板工程

工程专项施工方案、安全技术措施的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：安全施工方案、安全技术措施

1、模板工程专项方案

承包单位（章）

项 目 经 理

日 期

安全监理工程师审批意见：

安全监理人员

日 期

总监理工程师审查意见：

总监理工程师

日 期

西霞花园一期工程5#楼

模板工程专项方案

编制：

审核：

审批：

洛阳炼化工程有限责任公司

2009年12月7日

模板工程专项施工方案

一、 工程概况：

工程名称：西霞花园一期5#住宅楼工程

建设单位：洛阳石化房地产开发有限责任公司

模板施工方案

玉树州八一孤儿学校教学综合楼项目部 玉树州八一孤儿学校教学综合楼模板工程专项施工方案

目 录

一、编制依据………………………………………………………1

二、工程概况………………………………………………………1

三、施工准备………………………………………………………1

四、施工布置………………………………………………………2

五、主要部位支模方法……………………………………………2

六、模板拆除………………………………………………………6

七、模板工程施工质量标准………………………………………7

八、模板工程施工质量措施………………………………………8

九、模板工程施工安全措施………………………………………10

模板施工方案

第 1 页 共 10 页 1

一、编制依据：

1、《玉树州八一孤儿学校教学综合楼施工组织设计》；

2、《02系列结构标准设计图集》；

3、玉树州八一孤儿学校教学综合楼住宅楼施工图纸；

4、《建筑物抗震构造评图》03G329-1；

5、《混凝土结构施工图平面整体表示方法制图规则和构造详图》；

6、本企业具备的施工技术及设备能力。

二、工程概况：

该工程为独立柱基，四层框架结构。 基础地梁设在－0.100标高以下。

框架柱纵向间距为3.0m到9.6m不等，横向间距为3.6m到7.2m不等，共计54根，截面尺寸主要为700×700、400×400。

框架梁主要规格为300×900、300×800、300×700、300×650、300×600、300×550、300×500、300×400。

楼、屋面板均为100厚。

三、施工准备:

１、技术准备：

详细阅读图纸，了解工程特点，做好图纸会审和技术交底工作。参与并执行施工组织设计的工期要求，技术要求以及与其它专业工种相配合的重点注意事项。

1

模板施工组织设计

一、工程概况：

本工程建筑面积29724.13平方米，框剪结构，地下1层，高层部分地上23层，裙楼部分地上3层。综合楼建筑分为二个体部，裙房部分：地下设微型车库及直燃机房；地上设餐厅、大会议厅、会议室、政务大厅。高层部分：地下设变配电间、消防水池、生活水池及配套泵房，地上设宾馆门厅、商务中心、消防控制中心、消协办公、网络中心、大小办公室、大小会议室、标准客房、双套客房、屋顶水箱、其它设备及配套功能用房。±0.000相对于绝对标高394.350（黄海系）。

二、施工准备：

1）模板采用九合板。拼板采用60×80方木、墙、柱背楞采用5#槽钢、Φ48钢管作支撑系统。

2）备料中，选择木模板、方木、槽钢的尺寸及强度符合标准。

3）模板配制，按图纸尺寸，直接配制，散支散拆。

4）由于层高较高为5.1米和3.6米，必须保证结构和构件的各部分形态尺寸和相互位置的正确及足够的刚度，强度和稳定性，能承受施工过程中所受的施工荷载，同时模板接缝处严密不得漏浆。

三、施工方法

1、放线经复核无误后，进行暗梁和墙、柱钢筋的绑扎，绑扎好经隐蔽验收后，方可进行墙、柱模板定位筋的固定，板顶部墙钢筋、柱钢筋点 2 焊上Ф12定位筋，再根据墙、柱的厚度作内撑，以控制模板底脚位置和断面，如遇外墙基础梁时，定位筋的（内、中间、外）焊三片2mm厚25mm×25mm的止水片，止水片两面均满焊，位于室外的基础梁不设置止水片。本工程基础梁净高为1．4m，梁侧模均采用穿墙螺栓加双管箍牢，内外模水平围檀用φ48钢管间距为500mm， 竖向挡用6cm×8cm方木作内楞间距为300mm；内基础梁的穿梁螺栓用φ14钢筋两端螺纹而成，外套塑料管，用于外基础梁的穿梁螺栓中间须设置止水片。螺栓竖向间距视新浇砼的侧压力大小，经计算而定。（支撑系统详见附图）

2、地下室墙、柱、梁、板部分，这一部分分为两个施工段：A、基础梁顶到外墙止水带底面；B、止水带底面到-0．080以下墙、柱、梁、板。
