码垛桁架机械手的原理和优势

码垛机器人工作原理
码垛机器人是一种自动化设备，用于将货物按照既定的规则堆叠起来。

其工作原理包括以下几个步骤：
1. 输入任务：用户将需要码垛的货物信息输入到机器人系统中，包括货物的尺寸、重量、堆叠规则等。

2. 规划路径：机器人根据输入的任务信息进行路径规划，确定机器人在工作区域内移动的最优路径。

3. 感知环境：机器人通过激光或摄像头等传感器感知周围的环境，包括货物的位置、堆垛区域的空闲情况等。

4. 抓取货物：机器人根据规划好的路径移动到指定的货物附近，通过机械臂或夹爪等装置进行抓取。

5. 堆叠货物：机器人将抓取到的货物按照堆叠规则进行放置，可以通过旋转或调整货物的姿态来适应堆叠要求。

6. 完成任务：机器人完成一个货物的堆叠后，根据任务要求继续进行下一个货物的抓取和堆叠，直到所有任务完成。

7. 安全保护：码垛机器人通常会配备安全保护装置，如紧急停止按钮、安全传感器等，以确保在紧急情况下能够及时停止工作，避免人员受伤或设备损坏。

总的来说，码垛机器人通过输入任务、规划路径、感知环境、
抓取货物、堆叠货物等一系列步骤，实现对货物的自动化堆叠作业，提高了生产效率和减少了人力成本。

桁架机械手结构和设计分析桁架机械手是一种利用桁架结构设计的机械手臂，具有轻量化、高强度和高稳定性的特点，被广泛应用于工业机器人、航空航天、汽车制造等领域。

在本文中，我们将对桁架机械手的结构和设计进行分析，探讨其优点和应用前景。

一、桁架机械手结构分析1. 桁架结构桁架结构是由多个横竖交错的杆件和节点连接构成的空间结构，能够承受较大的受力，并且具有较高的刚度和稳定性。

采用桁架结构设计的机械手臂能够具有较高的承载能力和较好的运动稳定性。

2. 关节连接桁架机械手的关节连接采用智能化设计，可以实现多自由度的运动，并且具有较大的工作空间。

关节连接的结构设计也决定了机械手的精度和灵活性，因此需要进行精细的设计和优化。

3. 轨迹规划桁架机械手的轨迹规划采用先进的控制算法和传感器技术，可以实现高精度、高速度的运动控制，并且能够适应复杂的工作环境和任务需求。

桁架机械手在实际生产中具有较大的应用前景。

1. 轻量化设计桁架机械手的设计采用轻量化材料和结构设计，能够实现机械手的轻盈、高强度和高稳定性。

轻量化设计也能够减小机械手的能耗和成本，提高其工作效率和经济性。

2. 结构优化3. 控制系统三、桁架机械手的应用前景1. 工业机器人2. 航空航天桁架机械手在航空航天领域具有较大的应用前景，能够实现飞机部件的装配和维护工作，提高生产效率和质量。

桁架机械手也能够适应复杂的空间环境和任务需求，因此具有较大的市场潜力。

3. 汽车制造桁架机械手具有较高的优点和应用前景，能够满足复杂生产环境和任务需求，因此在工业自动化领域具有较大的市场需求和发展空间。

相信随着科技的不断进步和创新，桁架机械手将会在未来的工业自动化中发挥越来越重要的作用。

桁架机械手结构和设计分析1. 引言1.1 桁架机械手结构和设计分析介绍桁架机械手是一种具有高度灵活性和精准性的工业机器人，其设计和结构分析对于提高生产效率和质量具有重要意义。

本文将对桁架机械手的结构和设计进行深入分析，并探讨其工作原理、结构组成、设计要点、性能优势和应用领域。

桁架机械手通过桁架结构实现多自由度运动，可以完成复杂的工业任务。

其结构由横梁、立柱、关节和执行器等组成，通过精密的控制系统实现精准定位和操作。

设计要点包括结构刚度、负载能力、运动速度和精度等方面，关乎机器人的稳定性和性能表现。

桁架机械手具有快速响应、高精度、重复性好、节能环保等优势，适用于各种制造业领域，如汽车制造、电子设备组装、航空航天等。

通过优化设计和控制算法，桁架机械手在现代工业生产中发挥着不可替代的作用。

在深入分析和研究桁架机械手的结构和设计特点的基础上，可以更好地理解其工作原理和性能优势，为其在工业生产中的应用提供更有效的支持和指导。

2. 正文2.1 桁架机械手的工作原理分析桁架机械手是一种常用于工业生产线上的自动化装配机器人，其工作原理可以分为三个主要部分：控制系统、传动系统和执行系统。

控制系统是桁架机械手的大脑，负责接收并处理来自外部的指令，以实现机械手的各项动作。

控制系统通常由PLC（可编程逻辑控制器）或者工控机组成，通过编程来实现机械手的自动化操作。

控制系统可以根据预先设定的程序来指导机械手进行各种动作，包括抓取、放置、旋转等。

传动系统是桁架机械手的动力来源，主要由伺服电机、减速器、传动链条等组成。

伺服电机可以提供足够的力和速度，减速器可以将电机提供的高速度降低到合适的速度，传动链条将力传递给机械手各部件，使其进行相应动作。

执行系统是桁架机械手的动作执行部分，包括各种执行器、传感器等。

执行系统根据控制系统发出的指令，利用传动系统提供的动力，实现机械手的各项动作。

传感器可以监测机械手的位置、速度、力度等参数，确保机械手的准确运行。

桁架机械手有哪些类型它们分别有哪些特点引言：在工业生产线中，加工零件常常要在流水线和机床加工站中来回运输。

而在工业生产线上使用自动化上下料设备能在较大程度上降低生产时间和生产成本，目前常见的自动化上下料设备重要有两种，分别是关节机械手以及桁架机械手。

而桁架机械手也有很多类型，其可按负载货量和连机等方法分类，下文简单介绍桁架机械手有哪些类型。

桁架机械手是安装在桁架上，同时依据桁架的方向进行运动的自动化机械设备。

通常，桁架机械手立于数控机床上方，应用于数控机床在加工过程时进行自动打扮卸零件以及自动装夹等操作。

桁架机械手可以按不同的特性分类，例如按机械手的负载本领可分为轻型桁架机械手和中重型桁架机械手。

此外，其依据连接数控机床的数量进行分类。

然而哪种桁架机械手适合本身的产品，需要参考零件的加工工艺、生产時间以及零件的总重量等因素来选择。

桁架机械手有哪些类型桁架机械手按负载本领分类桁架机械手按负载本领分为轻载、中载和重载桁架机械手。

一般情况下，轻载桁架机械手负载零件的重量不能超过一百公斤，而且由于其采纳的刚性结构因此设备整体都拥有较高的强度，这一优势能确保其在提起几十公斤的零件保持稳定状态不简单摇摆。

由于轻载桁架机械手采纳滚轮导航结构，因此其负载本领较好。

轻载桁架机械手的结构相比于关节机械手更加人性化，操作简单，便利操作员在现场进行高度的调整或者设备维护。

中载桁架机械手的负载本领通常是在一百公斤至一千公斤，而重载桁架机械手由于其大型的结构优势，使得其具备较大的负载本领但所承受的零件重量要掌控在五吨之内。

重载桁架机械手也是负载本领超高的自动化设备，其超重载滚轮导轨不像一般直线导轨滑块易受加工精度和润滑的影响，这也大大加添了重载桁架机械手的使用寿命。

桁架机械手按机床连接数量分类依据连接数控机床的数量进行分类，分别有单机版、双联机和多联机桁架机械手自动生产线等几类形式。

单机版桁架机械手针对单个数控机床配置的自动装卸零件装备，充足零部件的单工序自动化生产。

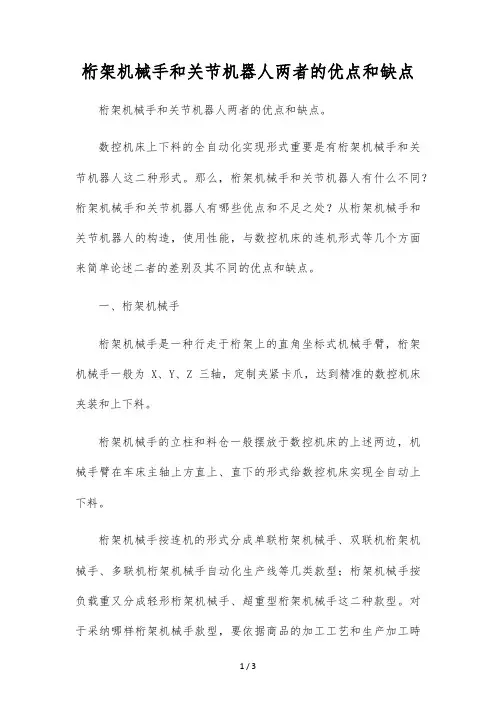

桁架机械手和关节机器人两者的优点和缺点桁架机械手和关节机器人两者的优点和缺点。

数控机床上下料的全自动化实现形式重要是有桁架机械手和关节机器人这二种形式。

那么，桁架机械手和关节机器人有什么不同？桁架机械手和关节机器人有哪些优点和不足之处？从桁架机械手和关节机器人的构造，使用性能，与数控机床的连机形式等几个方面来简单论述二者的差别及其不同的优点和缺点。

一、桁架机械手桁架机械手是一种行走于桁架上的直角坐标式机械手臂，桁架机械手一般为X、Y、Z三轴，定制夹紧卡爪，达到精准的数控机床夹装和上下料。

桁架机械手的立柱和料仓一般摆放于数控机床的上述两边，机械手臂在车床主轴上方直上、直下的形式给数控机床实现全自动上下料。

桁架机械手按连机的形式分成单联桁架机械手、双联机桁架机械手、多联机桁架机械手自动化生产线等几类款型；桁架机械手按负载重又分成轻形桁架机械手、超重型桁架机械手这二种款型。

对于采纳哪样桁架机械手款型，要依据商品的加工工艺和生产加工時间、商品的外形和净重及其客户的实际情况需用来选择。

桁架机械手的优点：桁架机械手摆放于数控机床的侧立面，占有室内空间小，有利于数控机床的换刀、调试程序，维护保养等实际操作。

此外桁架机械手工程造价较低，具备高性价比的优势。

桁架机器人价格桁架机械手的不足之处：桁架机械手的高宽比和长短，及其机械手臂的运动行程布置一般依据数控机床外观设计的总宽和高宽比及其数控机床的构造规格量身定做，桁架机械手的这类特点造成其只适用一种数控机床或是适用尺寸贴近（相距不超出100mm）和构造都基本相同的数控机床。

桁架机械手较的不足之处就是通用性较弱。

二、关节机器人用以机械加工制造数控机床上下料的关节机器人选用的轴数一般为6轴，反复精度等级为0.06mm，常见的负载重在10—50kg。

数控机床上下料机器人一般分成一对一、一对二（数控机床放置）、一对三（数控机床摆制成品字型），假如要想1套关节机器人对几台数控机床上述料，需用再加路面路轨，可达到1台关节机器人对几台数控机床全自动上下料。

码垛机器人工作原理一、物料采集码垛机器人在进行物料采集时，首先需要通过感应器或者视觉系统来获取物料的位置和姿态信息。

感应器主要通过激光雷达、红外线传感器等技术来探测目标物，而视觉系统则通过摄像头、图像处理等技术来对物料进行识别和测量。

二、智能路径规划在获取到物料位置信息之后，码垛机器人需要通过智能路径规划来确定从起始点到目标点的最优路径。

智能路径规划一般分为两个步骤：地图构建和路径。

地图构建是通过对工作区域进行扫描和建模，生成一个虚拟地图，并在地图上标记物料的位置和机器人的起始点。

路径是通过算法对地图进行，找到从起始点到目标点的最短路径，并生成一系列的运动指令。

三、抓取当路径规划完成后，码垛机器人需要进行抓取操作。

抓取操作一般包括视觉引导、夹爪调整、抓取动作等过程。

视觉引导通过视觉系统对目标物的位置和姿态进行测量，并生成抓取的引导信息。

夹爪调整是根据目标物的形状和尺寸对夹爪进行调整，以确保抓取成功。

抓取动作是将夹爪移动到目标物的位置上，并进行夹取，使目标物与夹爪之间建立稳定的物理连接。

四、码垛抓取完成后，码垛机器人将目标物移动到目标位置，并进行码垛操作。

码垛操作一般包括高度调整、位置调整和稳定码垛等步骤。

高度调整是通过控制机械臂的运动，使目标物与码垛区域的高度相匹配。

位置调整是通过对目标物的位置进行微调，以确保码垛的准确性。

稳定码垛是指通过控制机械臂的运动速度和力度，使目标物平稳地码垛在指定位置上。

除了上述的四个步骤外，码垛机器人还需要配备相应的控制系统和执行器，以实时监测和控制机器人的运动状态。

控制系统一般包括传感器、控制器和通信模块等组成，用于感知物料的信息、控制机械臂的运动和与其他机器人的通信。

执行器主要包括电机、气缸等装置，用于实现机械臂和夹爪的运动。

总结起来，码垛机器人的工作原理是通过物料采集、智能路径规划、抓取和码垛等步骤来实现自动化的码垛操作。

通过感应器或者视觉系统来获取物料的位置和姿态信息，并通过智能路径规划确定运动路径。

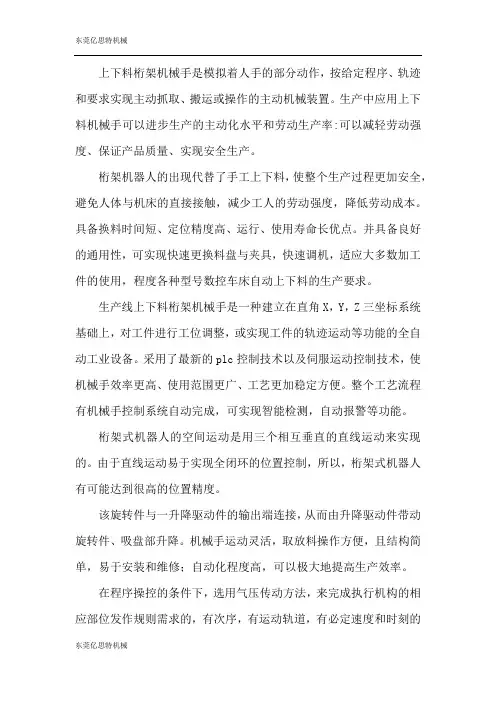

上下料桁架机械手是模拟着人手的部分动作，按给定程序、轨迹和要求实现主动抓取、搬运或操作的主动机械装置。

生产中应用上下料机械手可以进步生产的主动化水平和劳动生产率:可以减轻劳动强度、保证产品质量、实现安全生产。

桁架机器人的出现代替了手工上下料，使整个生产过程更加安全，避免人体与机床的直接接触，减少工人的劳动强度，降低劳动成本。

具备换料时间短、定位精度高、运行、使用寿命长优点。

并具备良好的通用性，可实现快速更换料盘与夹具，快速调机，适应大多数加工件的使用，程度各种型号数控车床自动上下料的生产要求。

生产线上下料桁架机械手是一种建立在直角X，Y，Z三坐标系统基础上，对工件进行工位调整，或实现工件的轨迹运动等功能的全自动工业设备。

采用了最新的plc控制技术以及伺服运动控制技术，使机械手效率更高、使用范围更广、工艺更加稳定方便。

整个工艺流程有机械手控制系统自动完成，可实现智能检测，自动报警等功能。

桁架式机器人的空间运动是用三个相互垂直的直线运动来实现的。

由于直线运动易于实现全闭环的位置控制，所以，桁架式机器人有可能达到很高的位置精度。

该旋转件与一升降驱动件的输出端连接，从而由升降驱动件带动旋转件、吸盘部升降。

机械手运动灵活，取放料操作方便，且结构简单，易于安装和维修；自动化程度高，可以极大地提高生产效率。

在程序操控的条件下，选用气压传动方法，来完成执行机构的相应部位发作规则需求的，有次序，有运动轨道，有必定速度和时刻的动作。

桁架机械手的主体结构采用铝型材轻巧坚固，各轴采用模块化设计可以灵活组合，水平横梁采用直线导轨导向和齿轮齿条传动方式驱动;竖直梁采用直线导轨导向和齿轮齿条传动方式驱动，结构小巧轻便。

驱动电机采用进口伺服电机驱动和运动控制器也可以根据客户的需要安装其它品牌的伺服电机和多轴控制器。

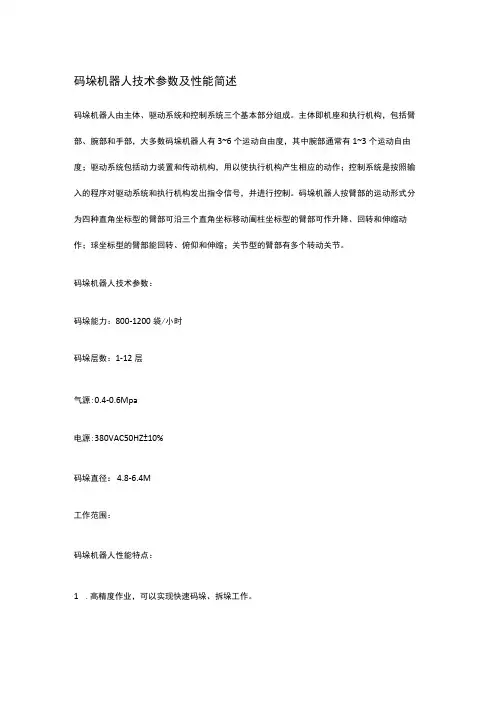

码垛机器人技术参数及性能简述码垛机器人由主体、驱动系统和控制系统三个基本部分组成。

主体即机座和执行机构，包括臂部、腕部和手部，大多数码垛机器人有3~6个运动自由度，其中腕部通常有1~3个运动自由度；驱动系统包括动力装置和传动机构，用以使执行机构产生相应的动作；控制系统是按照输入的程序对驱动系统和执行机构发出指令信号，并进行控制。

码垛机器人按臂部的运动形式分为四种直角坐标型的臂部可沿三个直角坐标移动阖柱坐标型的臂部可作升降、回转和伸缩动作；球坐标型的臂部能回转、俯仰和伸缩；关节型的臂部有多个转动关节。

码垛机器人技术参数：码垛能力：800-1200袋/小时码垛层数：1-12层气源:0.4-0.6Mpa电源:380VAC50HZ±10%码垛直径：4.8-6.4M工作范围：码垛机器人性能特点：1.高精度作业，可以实现快速码垛、拆垛工作。

2.可以灵活布局，可以同时码垛多条生产线。

3.系统自动化，完善的安全联锁机制，可以对设备和操作人员提供保护。

4.操作维护简单，低自重确保加速度和高效率的工作。

5.占地面积小，操作范围大，安全性能好。

6.拥有独立的连杆机构，且使用的是直线输送轨迹，所以非常平稳，传动的效率也高。

7.采用的是直线的导轨、输送机也是皮带型的标准件，更换方便。

8.码垛机器人有很多不同规格的产品,从低到高速品种很多,选择范围大。

9.大多数零件是在底部，手臂灵活，电量消耗慢，节能环保。

高速运行环境下，可靠性高10.码垛机器人种类多样，可以适用于多种环境下的工作，适用范围广阔。

码垛机器人主要应用在箱装，袋装，桶装，瓶装等物料的码垛和搬运，广泛应用于饮料、瓶装水、面粉、化肥和水泥等的生产。

适合生产需求量大,产品质量产量要求相对较高的企业，如化工、饲料、食品、肥料、粮食加工等行业。

可用于各种袋装（编织袋、纸袋、包装袋等）包装的化肥、饲料、水泥、面粉、石膏粉等等，也可用于箱装，瓶装，建材板材。

桁架机械手工作原理
桁架机械手是一种多关节并联机器人，由支架、执行器、关节和末端执行器等组成。

工作原理如下：
1. 结构：桁架机械手采用类似桥梁桁架结构，通过众多连接件和连接杆件组成支架，形成一个空间框架结构。

2. 关节：桁架机械手通常有多个关节，在每个关节处设置执行器，可以控制关节的转动。

关节的旋转在三维空间内构建出机械手的工作区域。

3. 传动：执行器通过传动装置将动力传递给关节，使关节能够做出相应的运动。

传动方式可以有齿轮传动、链条传动、皮带传动等多种方式。

4. 控制系统：桁架机械手的关节运动由控制系统控制。

控制系统接收输入信号，经过处理后，将控制信号发送给执行器，从而实现机械手的运动。

控制系统可以采用编程控制、传感器反馈控制等方式。

5. 末端执行器：桁架机械手的末端通常安装有执行器，可以用于抓取、搬运、装配等操作。

末端执行器可以是夹具、机械手爪、吸盘等。

总体来说，桁架机械手通过关节的连续旋转和末端执行器的操作，完成各种工业生产任务。

工作原理是通过控制系统控制关节运动，从而实现末端执行器对物体的操作。

桁架机械手具有结构简单、运动灵活和可扩展性强等特点，广泛应用于物流、装配、焊接、喷涂等领域。

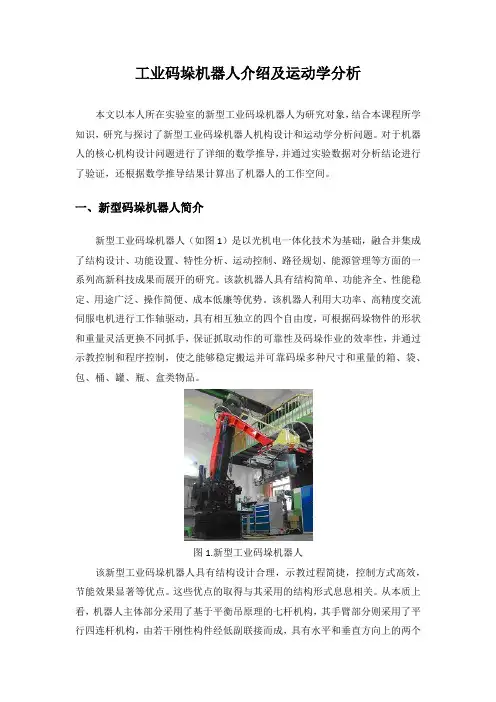

工业码垛机器人介绍及运动学分析本文以本人所在实验室的新型工业码垛机器人为研究对象，结合本课程所学知识，研究与探讨了新型工业码垛机器人机构设计和运动学分析问题。

对于机器人的核心机构设计问题进行了详细的数学推导，并通过实验数据对分析结论进行了验证，还根据数学推导结果计算出了机器人的工作空间。

一、新型码垛机器人简介新型工业码垛机器人（如图1）是以光机电一体化技术为基础，融合并集成了结构设计、功能设置、特性分析、运动控制、路径规划、能源管理等方面的一系列高新科技成果而展开的研究。

该款机器人具有结构简单、功能齐全、性能稳定、用途广泛、操作简便、成本低廉等优势。

该机器人利用大功率、高精度交流伺服电机进行工作轴驱动，具有相互独立的四个自由度，可根据码垛物件的形状和重量灵活更换不同抓手，保证抓取动作的可靠性及码垛作业的效率性，并通过示教控制和程序控制，使之能够稳定搬运并可靠码垛多种尺寸和重量的箱、袋、包、桶、罐、瓶、盒类物品。

图1.新型工业码垛机器人该新型工业码垛机器人具有结构设计合理，示教过程简捷，控制方式高效，节能效果显著等优点。

这些优点的取得与其采用的结构形式息息相关。

从本质上看，机器人主体部分采用了基于平衡吊原理的七杆机构，其手臂部分则采用了平行四连杆机构，由若干刚性构件经低副联接而成，具有水平和垂直方向上的两个自由度。

这种机构具有传递运动、放大位移、改变位移的性质。

水平和垂直方向上的运动相互独立，并具有按比例放大的特性，且水平和垂直方向上的位移与抓手端的对应位移严格遵守比例关系。

采用平行四连杆机构可使机器人在工作时的运动学与动力学解算工作量减少很多从而避免了关节式机器人复杂的运动学与动力学计算难题，同时还具有串联机构工作空间较大的优点。

机器人在结构学和机构学方面的这些特性简化了其运动控制算法和运行路径规划，使得位置控制更加容易实现。

此外，由于这种机构采用闭链机构形式，比开链机构具有更好的刚性和稳定性。

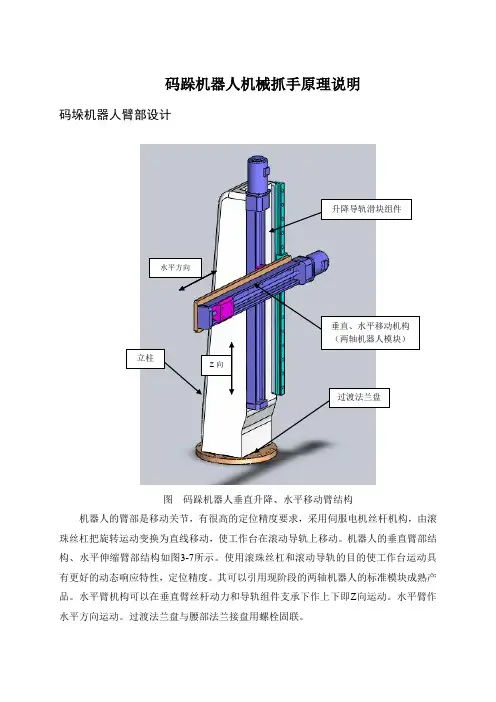

码跺机器人机械抓手原理说明码垛机器人臂部设计图 码跺机器人垂直升降、水平移动臂结构机器人的臂部是移动关节，有很高的定位精度要求，采用伺服电机丝杆机构，由滚珠丝杠把旋转运动变换为直线移动，使工作台在滚动导轨上移动。

机器人的垂直臂部结构、水平伸缩臂部结构如图3-7所示。

使用滚珠丝杠和滚动导轨的目的使工作台运动具有更好的动态响应特性，定位精度。

其可以引用现阶段的两轴机器人的标准模块成熟产品。

水平臂机构可以在垂直臂丝杆动力和导轨组件支承下作上下即Z 向运动。

水平臂作水平方向运动。

过渡法兰盘与腰部法兰接盘用螺栓固联。

水平方向码垛机器人腕部设计图 码跺机器人腕部结构机器人的腕部是旋转轴，主要功能是为抓手改变姿态提供动力，功能是克服负载的转动惯性，有位置精度要求。

要求腕部体积较小，并在保证受力良好状态下质量最小，可采用电机经行星轮减速器带动负载的传动方案，并提供连接抓手的物理接口，其结构如图3-8所示。

抓手接口与旋转轴通过螺纹和螺栓固联，旋转轴由行星轮减速机减速带动及轴承的支承下转动，带动抓手接口及其连接件旋转。

抓手接口方便更换各种机械抓手。

腕部电机行星轮减速机减速机安装板密封盖旋转轴码垛机器人机械抓手设计1、机械抓手一般原理很多需码跺产品是软包装产品，在作业过程中容易撕裂、破损和变形，搬运时易产生抓取部位的变化，这种工件不宜采用真空吸盘，需专门设计末端执行器。

在码垛机器人系统中，末端执行器相对于人的手指功能，本文设计的末端执行器为指式末端执行器，其原理如同3-9所示。

其工作原理为：当定位传送带上传感器检测到需码跺产品时，反馈信号到运动控制器，运动控制器发出指令使控制气缸阀门的电磁阀关闭，气缸迅速动作，末端执行器手指张开；手指张开后，末端执行器位置下降，使手指伸进传送带两辊子空隙，完全定位后，气缸复位，手指合闭，抓取产品；为保证一定的抓取力，手指之间可以加一弹簧相连；另一方面，末端执行器放置产品的过程与抓取产品过程类似。

码垛机器人工作原理
码垛机器人是一种自动化设备，用于将物体或产品进行堆码。

其工作原理可以分为以下几个步骤：
1. 感知物体：码垛机器人通过搭载的传感器系统，如视觉传感器、激光传感器等，实时感知周围的环境和待处理的物体。

2. 规划路径：根据感知到的物体信息，码垛机器人会使用算法对堆码过程进行路径规划。

这可以确保机器人在堆码过程中能够高效地运动，避免碰撞或重复运动。

3. 抓取物体：一旦路径规划完成，码垛机器人会启动相应的机械装置，如夹爪或吸盘，来抓取待处理的物体。

这通常需要机械装置具备足够的力量和灵活性，以确保准确抓取物体并不会造成损坏。

4. 移动和堆码：一旦物体被抓取，码垛机器人会将其移动到指定的位置，然后按照预先设定的规则进行堆码。

在堆码过程中，机器人需要精确地控制物体的位置和方向，以确保堆码的稳定性和正确性。

5. 检测和调整：码垛机器人可能会配备一些传感器，如压力传感器或视觉传感器，用于检测堆码过程中的问题。

一旦检测到问题，机器人会相应地调整堆码的位置或姿态，以确保最终堆码的质量和合格性。

6. 完成任务：当所有物体都被正确地堆码后，码垛机器人会完
成堆码任务。

此时，机器人可以继续进行下一轮的堆码任务，或者待命等待人工干预。

通过以上步骤，码垛机器人能够高效地处理大量物体的堆码任务，实现自动化生产，提高生产效率和质量。

桁架机械手结构和设计分析【摘要】本文主要介绍了桁架机械手的结构和设计分析。

首先阐述了桁架机械手的工作原理，包括桁架结构的支撑作用和运动机理。

其次分析了桁架机械手的结构组成，包括桁架杆件、关节和执行器等部件。

随后探讨了桁架机械手的设计要点，包括刚度优化、运动精度和负载能力等方面。

接着介绍了桁架机械手的性能优势，如高强度、轻量化和高速度等特点。

最后探讨了桁架机械手在工业、医疗和航空航天等领域的应用情况。

结论部分分析了桁架机械手的发展趋势，包括智能化、自适应和灵活性等方向。

未来发展方向包括结构优化、多功能化和自主控制等方面。

桁架机械手具有广阔的发展空间和应用前景，将在未来得到更加广泛的应用。

【关键词】关键词：桁架机械手、结构分析、工作原理、设计要点、性能优势、应用领域、发展趋势、未来发展方向1. 引言1.1 桁架机械手结构和设计分析桁架机械手是一种具有高度灵活性和精准性能的机械装置，能够在工业生产中扮演关键的角色。

本文将对桁架机械手的结构和设计进行深入分析，以揭示其工作原理、优势性能以及未来发展方向。

桁架机械手的工作原理主要基于其结构特点，即由多个连杆和关节组成的桁架结构。

通过控制各个关节的运动，桁架机械手可以实现各种复杂的动作，如抓取、搬运、装配等。

其结构组成包括主体结构、驱动系统、传感器系统和控制系统等部分，每个部分协同工作，实现机械手的高效运转。

在设计要点方面，桁架机械手的轻量化、刚性化和精准化是关键考虑因素。

结构设计需要考虑载荷分布、材料选择和强度分析等技术要求，以确保机械手在各种工作环境下具备稳定性和可靠性。

性能优势方面，桁架机械手具有操作自由度高、精度高、速度快、寿命长等优点，适用于各种自动化生产场景。

桁架机械手的应用领域涵盖了汽车制造、电子设备装配、航空航天等多个领域，为生产效率的提升和生产安全的保障作出了重要贡献。

未来随着技术的不断进步，桁架机械手将更加智能化、柔性化，为人类创造更多可能性。

桁架上下料机械手桁架上下料机械手是自动化生产中常用的一种机器人，主要用于工作场所中的物料上下料任务。

本文将介绍桁架上下料机械手的工作原理、应用范围、优点和未来发展方向等方面。

一、工作原理桁架上下料机械手主要由机械臂、手爪、控制系统和传感器等部件组成。

它可以根据生产线上的物料种类和位置进行指定动作的操作，使得物料的移动达到高效自动化。

在实际应用中，机械手需要经过编程，让它按照指定的轨迹去工作，而传感器则能够实时监测工作环境的运行状态和物料数量信息，从而通过控制系统实现精准操作。

二、应用范围桁架上下料机械手广泛应用于汽车制造、电子、食品加工等领域。

在汽车制造领域，机器人可以在生产流水线上自动完成车身的碾压、搬运等工作。

在电子行业中，自动化生产线中使用桁架上下料机械手对芯片、电子元器件等部件进行操作。

在食品加工业中，机器人在生产过程中可以完成标签贴附、包装、重量检测等操作。

三、优点桁架上下料机械手具有以下优点：1、高效节省时间成本：相比人工操作，机械手速度快，效率高。

可以持续不断地工作, 达到节约时间成本的目的。

2、准确性高：机械手的重要部件由高精度的精密仪器组成, 精度大大提高。

3、生产能力提高：机械手可以进行连续工作并无疲劳状况，生产能力快速提高。

4、安全性高：机械手能够在危险场景和高温区域等人类无法操作的危险场所进行工作，降低了工作人员的安全风险。

四、未来发展方向随着“智能制造”时代的来临，机器人和第四代工业革命需求的推进，桁架上下料机械手具有技术创新和发展的广阔前景。

未来发展方向应该从以下几个方面进行发展：1、自主感知能力：桁架上下料机械手应该能够自主感知并适应任何工作环境，自动适应不同的物料类型和工作要求。

2、智能化控制系统：利用机器学习和人工智能等技术，不断完善控制系统，让机器人能够在更高的精确度，更复杂的环境下完成上下料。

3、设计创新：提供更精巧、更轻便的机器人，实现下料的更小化和更微型化，以适应更广泛的应用范围。

桁架机械手参数摘要：1.桁架机械手简介2.桁架机械手的主要参数3.各参数的作用和影响4.参数设置与优化5.总结正文：桁架机械手是一种广泛应用于工业领域的自动化设备，它能执行各种抓取、搬运、装配等任务。

桁架机械手的性能优劣与其参数设置密切相关，本文将对桁架机械手的主要参数进行介绍。

1.桁架机械手简介桁架机械手是一种具有多个自由度的机械手臂，通常由一系列关节和桁架结构组成。

根据关节类型的不同，桁架机械手可以分为球形关节、圆柱形关节和螺旋理论关节等。

桁架机械手具有较高的灵活性和精确性，可根据需要调整参数以适应不同的工作环境。

2.桁架机械手的主要参数桁架机械手的主要参数包括关节数量、自由度、工作半径、运动速度、承载能力和精度等。

(1) 关节数量：桁架机械手的关节数量决定了其自由度，通常关节数量越多，自由度越高，机械手的运动能力越强。

(2) 自由度：自由度是指桁架机械手可以独立控制的运动方向。

自由度越高，机械手在空间中的运动越灵活。

(3) 工作半径：工作半径是指桁架机械手在执行任务时，能够覆盖的有效工作范围。

工作半径的大小决定了机械手在空间中的可达范围。

(4) 运动速度：运动速度是指桁架机械手在执行任务时的移动速度。

较高的运动速度可以提高生产效率，但过高的速度可能会影响机械手的稳定性和精度。

(5) 承载能力：承载能力是指桁架机械手能够承受的最大负载。

承载能力决定了机械手可以抓取和搬运的最大重量。

(6) 精度：精度是指桁架机械手在执行任务时的定位精度。

高精度有助于提高生产质量和效率。

3.各参数的作用和影响(1) 关节数量、自由度和工作半径共同决定了桁架机械手的运动能力，关节数量越多、自由度越高、工作半径越大，机械手的运动能力越强。

(2) 运动速度、承载能力和精度是衡量桁架机械手性能的关键指标。

较高的运动速度和承载能力可以提高生产效率，而高精度有助于保证产品质量。

4.参数设置与优化在实际应用中，需要根据具体的工作需求和环境条件，合理设置桁架机械手的参数。

桁架机械手的结构设计1. 引言桁架机械手是一种重要的工业装备，在各个领域都有广泛应用。

它由桁架结构和机械手臂组成，具有轻巧、灵活、稳定的特点，能够完成各种复杂的操作任务。

本文将对桁架机械手的结构设计进行全面、详细、完整、深入的探讨。

2. 桁架机械手的工作原理桁架机械手的工作原理是通过电动机驱动机械手臂的运动来完成各种操作任务。

具体来说，机械手臂由多个关节和链接组成，通过液压或电动机驱动实现关节的运动。

桁架结构可以提供稳定的支撑和承载能力，使机械手臂能够在各个方向上灵活运动。

3. 桁架机械手的结构设计要点3.1 关节的设计桁架机械手的关节设计非常重要，它直接影响到机械手臂的灵活性和稳定性。

在关节设计中，需要考虑机械手臂的运动范围、负载能力以及精度要求等因素。

常见的关节设计包括转动关节、滑动关节和伸缩关节等。

3.1.1 转动关节转动关节能够使机械手臂在一个平面内进行旋转运动，常见的转动关节设计有旋转轴承和液压驱动装置。

旋转轴承能够提供稳定的支撑和旋转运动，而液压驱动装置则能够提供更大的负载能力和更高的旋转精度。

3.1.2 滑动关节滑动关节使机械手臂能够在一个直线轨道上进行滑动运动。

滑动关节的设计需要考虑机械手臂的滑动速度、摩擦力和精度要求等因素。

常见的滑动关节设计有线性导轨和滑块装置等。

3.1.3 伸缩关节伸缩关节能够使机械手臂在长度方向上进行伸缩运动，从而适应不同的工作环境和操作任务。

伸缩关节的设计需要考虑机械手臂的伸缩速度、负载能力和稳定性等因素。

常见的伸缩关节设计有伸缩液压缸和伸缩导杆等。

3.2 桁架结构的设计桁架结构是桁架机械手的基础支撑结构，需要考虑承载能力、稳定性和刚度等因素。

在桁架结构的设计中，常见的要点包括桁架材料的选择、节点的连接方式和结构的优化设计等。

3.2.1 桁架材料的选择桁架材料的选择直接影响到桁架结构的强度和重量。

常见的桁架材料包括铝合金、钢材和复合材料等。

在选择桁架材料时，需要考虑材料的强度、重量和成本等因素。

桁架机械手毕业论文标题：桁架机械手的设计与应用摘要：桁架机械手是一种具有高度灵活性和稳定性的机械系统，广泛应用于工业自动化领域。

本论文旨在探讨桁架机械手的设计原理和应用场景，并对其进行分析和评估。

首先介绍了桁架机械手的基本结构和工作原理，然后探讨了其在物流领域、制造业和医疗领域等不同领域的应用案例，并总结了桁架机械手的优势和不足之处。

最后，提出了进一步改进桁架机械手性能的建议，并展望了其未来的发展方向。

关键词：桁架机械手、设计、应用、优势、不足一、引言随着工业自动化的迅猛发展，机械手作为一种重要的自动化装置，被广泛应用于各个领域。

桁架机械手是一种具有高刚性和高稳定性的机械系统，能够承受较大负荷并保持精确的姿态控制，因此在工业自动化领域有着广泛的应用前景。

二、桁架机械手的设计原理桁架机械手由桁架结构和执行机构两部分组成。

桁架结构采用杆件和节点的连接方式，具有高度自由度和稳定性。

执行机构由电机、减速器和传动装置组成，用于实现桁架机械手的运动控制。

桁架机械手的设计原理主要包括运动学分析、动力学分析和控制系统设计。

三、桁架机械手的应用案例1. 物流领域：桁架机械手可以用于货物的搬运和装卸操作，提高物流效率和减少人工劳动强度。

2. 制造业：桁架机械手可以实现复杂零部件的装配和加工，提高生产效率和产品质量。

3. 医疗领域：桁架机械手可以用于手术辅助和病人护理等任务，提高医疗服务的精准性和效率。

四、桁架机械手的优势和不足优势：（1）高刚性和稳定性，能够承受较大负荷；（2）灵活性高，能够实现复杂空间运动；（3）具有精确的姿态控制能力；（4）适应性强，可以根据实际需求进行定制设计。

不足：（1）设计和制造成本较高；（2）控制系统复杂，需要高精度的传感器和控制算法；（3）对环境的适应性较差，易受到外界干扰。

五、改进桁架机械手性能的建议1. 提高桁架机械手的运动精度和稳定性，减少姿态误差。

2. 减小桁架机械手的自重和惯性矩，提高机械系统的反应速度。

码垛机械臂算法全文共四篇示例，供读者参考第一篇示例：码垛机械臂算法是现代物流行业中非常重要的一种技术手段。

在自动化仓储系统中，码垛机械臂承担着重要的任务，用于将货物从输送线上取出，并按照特定规则码放到托盘或货架上。

机械臂的运动规划和控制算法对于码垛的效率和准确性至关重要。

在本文中，我们将讨论码垛机械臂算法的原理、应用和发展趋势。

一、码垛机械臂算法的原理码垛机械臂的算法主要包括路径规划、动作控制和碰撞检测等几个方面。

路径规划是指机械臂在三维空间中的运动轨迹设计，需要根据货物的位置和目的地来确定最优的移动路径，以确保稳定和高效地将货物码放到指定位置。

动作控制是指根据路径规划的结果，控制机械臂的关节运动，使其按照预定轨迹和速度进行运动。

碰撞检测则是为了避免机械臂在运动过程中与其他物体发生碰撞，保证操作的安全性。

在路径规划中，常用的算法包括最短路径算法、最小时间算法和最小能耗算法等。

最短路径算法是指在机械臂的关节空间中，找到一条最短的路径连接起始点和目标点，以减少运动时间和能耗。

最小时间算法则是根据机械臂的速度和加速度限制，寻找一条能在最短时间内完成整个运动任务的路径。

而最小能耗算法则是考虑到机械臂的能源消耗，优化路径设计，以降低系统的运行成本。

动作控制方面，常见的算法包括PID控制、模糊控制和神经网络控制等。

PID控制是一种基于误差的反馈控制方法，通过调节比例、积分和微分三个参数，实现系统的稳定和精确控制。

模糊控制则是一种模糊逻辑的控制方法，根据模糊规则和模糊推理，实现对机械臂运动的精确控制。

神经网络控制则是利用人工神经元网络模拟人脑的学习和记忆能力，实现机械臂运动的自适应和智能化控制。

碰撞检测是指在机械臂运动过程中，及时检测和避免与其他物体的碰撞。

通常采用的方法包括轴向碰撞检测、视觉碰撞检测和力控碰撞检测等。

轴向碰撞检测是通过机械臂关节的位置和速度信息，判断是否有碰撞发生；视觉碰撞检测则是利用摄像头或传感器检测机械臂周围的物体，避免碰撞发生；力控碰撞检测则是通过控制机械臂的力传感器，实时监测碰撞力度，避免造成损坏。

CUBICFMS十字型桁架机械手卸垛码垛机
十字型桁架机械手属于单机外置式机械手。

采用方钢做立柱，铝型材为主框架，X轴安装V形导轨作为运动框架和载体，确保其强度和直线度。

设计特点
1、自动送料到位检测，不到位报警并暂停运行，等待处理，避免许多撞车、打刀等情况发生，自动加工更加安全可靠。

2、主轴定位，不规则产品也能实现自动定位装夹，大大扩展自动加工范围，降低生产成本。

3、根据产品要求，定制尺寸方案。

桁架基本配置
1、横梁（左右方向）X轴，伺服电机驱动。

2、竖梁（上下方向）Z轴，伺服电机驱动（带刹车）。

3、Z轴末端抓手因被抓物体的形状不同，配置各种抓手。

4、根据搬运物体的节拍和行程不同，可以在同一个水平运动的X 轴定位系统上安装多个垂直运动的Z轴。

5、采用桁架机械手控制系统与机床协调动作，进行各项参数设定。
