锂离子电池的的原理、配方和工艺流程,正极材料介绍锂离子电池的的原理、配方和工艺流程锂离子电池是一种二次电池(充电电池),它主要依靠Li+ 在两个电极之间往返嵌入和脱嵌来工作。
随着新能源汽车等下游产业不断发展,锂离子电池的生产规模正在不断扩大。
本文以钴酸锂为例,全面讲解锂离子电池的的原理、配方和工艺流程,锂电池的性能与测试、生产注意事项和设计原则。
一,锂离子电池的原理、配方和工艺流程;一、工作原理1、正极构造LiCoO2 + 导电剂 + 粘合剂 (PVDF) + 集流体(铝箔)2、负极构造石墨 + 导电剂 + 增稠剂 (CMC) + 粘结剂 (SBR) + 集流体(铜箔)3、工作原理3.1 充电过程一个电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进”电解液里,“爬过”隔膜上弯弯曲曲的小洞,“游泳”到达负极,与早就跑过来的电子结合在一起。
正极上发生的反应为:负极上发生的反应为:3.2 电池放电过程放电有恒流放电和恒阻放电,恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻,恒阻放电的实质都是在电池正负极加一个电阻让电子通过。
由此可知,只要负极上的电子不能从负极跑到正极,电池就不会放电。
电子和Li+都是同时行动的,方向相同但路不同,放电时,电子从负极经过电子导体跑到正极,锂离子Li+从负极“跳进”电解液里,“爬过”隔膜上弯弯曲曲的小洞,“游泳”到达正极,与早就跑过来的电子结合在一起。
3.3 充放电特性电芯正极采用LiCoO2 、LiNiO2、LiMn2O2,其中LiCoO2本是一种层结构很稳定的晶型,但当从LiCoO2拿走x个Li离子后,其结构可能发生变化,但是否发生变化取决于x的大小。
通过研究发现当x >0.5时,Li1-xCoO2的结构表现为极其不稳定,会发生晶型瘫塌,其外部表现为电芯的压倒终结。
所以电芯在使用过程中应通过限制充电电压来控制Li1-xCoO2中的x值,一般充电电压不大于4.2V那么x小于0.5 ,这时Li1-xCoO2的晶型仍是稳定的。
锂离⼦电池基本原理配⽅及⼯艺流程锂离⼦电池原理及⼯艺流程⼀、原理1.0 正极构造LiCoO2+ 导电剂+ 粘合剂(PVDF) + 集流体(铝箔)正极2.0 负极构造⽯墨+ 导电剂+ 增稠剂(CMC) + 粘结剂(SBR) + 集流体(铜箔)负极3.0⼯作原理3.1 充电过程:⼀个电源给电池充电,此时正极上的电⼦e从通过外部电路跑到负极上,正锂离⼦Li+从正极“跳进”电解液⾥,“爬过”隔膜上弯弯曲曲的⼩洞,“游泳”到达负极,与早就跑过来的电⼦结合在⼀起。
负极上发⽣的反应为6C + xLi++ x e?→Li x C63.2 电池放电过程放电有恒流放电和恒阻放电,恒流放电其实是在外电路加⼀个可以随电压变化⽽变化的可变电阻,恒阻放电的实质都是在电池正负极加⼀个电阻让电⼦通过。
由此可知,只要负极上的电⼦不能从负极跑到正极,电池就不会放电。
电⼦和Li+都是同时⾏动的,⽅向相同但路不同,放电时,电⼦从负极经过电⼦导体跑到正极,锂离⼦Li+从负极“跳进”电解液⾥,“爬过”隔膜上弯弯曲曲的⼩洞,“游泳”到达正极,与早就跑过来的电⼦结合在⼀起。
3.3 充放电特性电芯正极采⽤LiCoO2、LiNiO2、LiMn2O2,其中LiCoO2本是⼀种层结构很稳定的晶型,但当从LiCoO2拿⾛x个Li离⼦后,其结构可能发⽣变化,但是否发⽣变化取决于x的⼤⼩。
通过研究发现当x > 0.5时,Li1-x CoO2的结构表现为极其不稳定,会发⽣晶型瘫塌,其外部表现为电芯的压倒终结。
所以电芯在使⽤过程中应通过限制充电电压来控制Li1-X CoO2中的x值,⼀般充电电压不⼤于4.2V那么x⼩于0.5 ,这时Li1-X CoO2的晶型仍是稳定的。
负极C6其本⾝有⾃⼰的特点,当第⼀次化成后,正极LiCoO2中的Li被充到负极C6中,当放电时Li回到正极LiCoO2中,但化成之后必须有⼀部分Li留在负极C6中⼼,以保证下次充放电Li的正常嵌⼊,否则电芯的压倒很短,为了保证有⼀部分Li留在负极C6中,⼀般通过限制放电下限电压来实现:安全充电上限电压≤ 4.2V,放电下限电压≥ 2.5V。
4680电池生产工艺流程引言4680电池是特斯拉公司推出的一种新型锂离子电池,具有更高的能量密度和更长的续航里程,被广泛应用于电动汽车和储能系统中。
本文将详细描述4680电池的生产工艺流程,包括原材料准备、电池组件制造、电池组装等各个环节,以确保流程清晰且实用。
原材料准备1.正极材料准备:将正极材料(如氧化锂镁锰酸锂)按照一定的配方比例混合,并进行磨碎、筛分,得到均匀细粉。
2.负极材料准备:将负极材料(如石墨)按照一定的配方比例混合,并进行磨碎、筛分,得到均匀细粉。
3.电解液准备:将正极材料和负极材料分别与有机溶剂(如碳酸二甲酯)和电解质(如锂盐)混合,调整成一定浓度的电解液。
正负极片制备1.正极片制备:–将正极材料粉末涂覆在铜箔上,形成正极片。
–将正极片进行压实,使其均匀、致密,并提高导电性能。
–切割正极片为适当的尺寸,以备后续使用。
2.负极片制备:–将负极材料粉末涂覆在铝箔上,形成负极片。
–将负极片进行压实,使其均匀、致密,并提高导电性能。
–切割负极片为适当的尺寸,以备后续使用。
电池组件制造1.正负极片组装:–将正极片和负极片分别与隔膜(如聚丙烯薄膜)层层叠放,形成正负极片组装体。
–使用压力机对正负极片组装体进行压实,使其紧密结合,并提高电池的整体性能。
2.添加电解液:–将电解液注入正负极片组装体中,使其完全浸润,形成电池组件。
–控制电解液的注入量和浓度,以确保电池组件的稳定性和性能。
3.封装:–将电池组件放入铝塑复合膜袋中,并进行真空封装,以防止电解液的挥发和外界污染。
–封装后的电池组件具有较高的安全性和密封性,可用于后续的电池组装。
电池组装1.单体电池组装:–将多个电池组件按照一定的排列方式进行组装,形成单体电池。
–使用导电片和连接片将单体电池连接起来,形成电池组装体。
–对电池组装体进行压实和固定,以确保电池的稳定性和可靠性。
2.电池包组装:–将多个电池组装体按照一定的布局和连接方式进行组装,形成电池包。
锂电池化成工艺流程锂电池是一种非常重要的电池类型,广泛应用于各种电子设备和交通工具中。
锂电池的化成工艺流程是制造这种电池的重要环节之一,下面将对锂电池化成工艺流程进行整体介绍,并详细描述每个环节的工作步骤。
一、锂电池化成工艺流程概述锂电池化成工艺流程是指将锂离子电池正负极材料与隔膜组装成卷子或平板后进行首次充电的过程。
化成工艺影响着电池的性能、循环寿命和安全性能等方面。
化成工艺是锂电池制造中不可缺少的环节。
实际的锂电池化成工艺流程可以分为以下几步:(1)电解液灌注:将电解液灌注到正负极材料之间的隔膜中,组成三明治结构的电池体。
(2)预充电:在开始正式的化成工艺之前,进行预充电工作,以激活正负极材料及隔膜的物理和化学性能。
(3)化成工艺:进行首次充电,使电池进入稳定状态。
在这个过程中需要控制并监测电池的电压、电流、温度等参数,确保电池的性能和安全。
(4)放电和充电循环:在完成化成工艺之后,对电池进行放电和充电循环,进一步测试电池性能和循环寿命。
(5)测试和包装:完成放电和充电循环之后,对电池进行测试,符合标准后进行包装。
二、锂电池化成工艺流程详细描述1、电解液灌注电解液在锂电池中起着重要的作用,它能够承载锂离子,在正负极材料之间形成离子通道,从而实现电池的充电和放电。
在锂电池的生产中,一般是采用无水溶液浸渍法来进行电解液灌注。
这个过程可以分为以下几个步骤:(1)制备电解液:根据锂电池种类和型号,选择合适的电解液配方,并严格按照配方比例来制备电解液。
(2)搅拌电解液:将制备好的电解液在恒温条件下,用搅拌器进行充分搅拌,以确保电解液的稳定性和均匀性。
(3)装填电解液:将正负极材料和隔膜按照一定的排列方式组合成三明治结构,然后将电解液通过注液管注入到隔膜中。
通常情况下,电解液注入的容量通常为电池体积的70%-80%。
(4)充分反应:将注液后的电池体在恒温和静态条件下放置一段时间,让电解液在正负极材料和隔膜之间充分反应和扩散,形成稳定的离子通道。

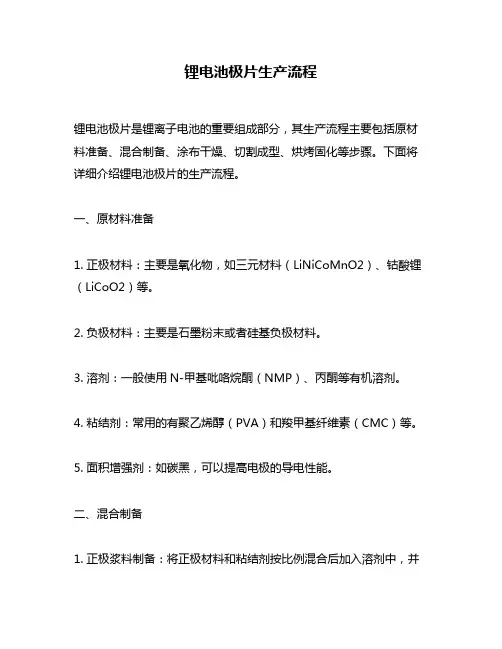

锂电池极片生产流程锂电池极片是锂离子电池的重要组成部分,其生产流程主要包括原材料准备、混合制备、涂布干燥、切割成型、烘烤固化等步骤。
下面将详细介绍锂电池极片的生产流程。
一、原材料准备1. 正极材料:主要是氧化物,如三元材料(LiNiCoMnO2)、钴酸锂(LiCoO2)等。
2. 负极材料:主要是石墨粉末或者硅基负极材料。
3. 溶剂:一般使用N-甲基吡咯烷酮(NMP)、丙酮等有机溶剂。
4. 粘结剂:常用的有聚乙烯醇(PVA)和羧甲基纤维素(CMC)等。
5. 面积增强剂:如碳黑,可以提高电极的导电性能。
二、混合制备1. 正极浆料制备:将正极材料和粘结剂按比例混合后加入溶剂中,并在高速搅拌器中进行搅拌,形成均匀的浆料。
2. 负极浆料制备:将石墨粉末或硅基负极材料和粘结剂按比例混合后加入溶剂中,并在高速搅拌器中进行搅拌,形成均匀的浆料。
三、涂布干燥1. 正极涂布:将正极浆料涂布在铜箔上,并通过滚筒压平,形成均匀的正极薄膜。
然后将其送入烘箱中进行干燥,使其完全固化。
2. 负极涂布:将负极浆料涂布在铝箔上,并通过滚筒压平,形成均匀的负极薄膜。
然后将其送入烘箱中进行干燥,使其完全固化。
四、切割成型1. 正负极切割:将正负极箔片分别切割成指定大小的电池片。
2. 电池片堆叠:将正负电池片交替堆叠放置,并通过机械压力或者超声波焊接等方法连接起来,形成单个电芯。
五、烘烤固化1. 电芯烘烤:将电芯放入烘箱中进行高温固化,使其内部结构更加牢固。
2. 电芯成型:将经过烘烤固化的电芯进行成型,使其外形更加规整。
六、包装检测1. 电芯包装:将成型后的电芯进行包装,一般使用铝塑膜或者聚酰亚胺膜等材料进行封装。
2. 电芯检测:对封装好的电芯进行性能测试,如容量、内阻、循环寿命等指标的测试。
只有通过了严格的检测才能出厂销售。
以上就是锂电池极片生产流程的详细介绍。
在实际生产中,还需要注意原材料的选择和配比、涂布速度和温度控制等细节问题,以确保生产出高品质的锂电池极片。
锂离子电池生产工艺流程详解锂离子电池作为目前最常用的电池类型之一,其生产工艺已经非常成熟。
它的生产工艺需要许多步骤和环节,下面我们来详细了解一下锂离子电池生产工艺流程。
一、电池正负极材料制备1.正极材料制备锂离子电池的正极材料通常有三种:钴酸锂、锰酸锂和三元材料。
这些材料需要通过化学方法和物理方法进行制备。
钴酸锂制备:将钴碳酸和碳酸锂一起加入反应釜中,加入稀酸和腐蚀剂煮沸反应,然后蒸发水分得到钴酸锂。
锰酸锂制备:将锰碳酸和碳酸锂一起加入反应釜中,加入稀酸和腐蚀剂煮沸反应,然后蒸发水分得到锰酸锂。
三元材料制备:将镍酸锂、钴酸锂和锰酸锂混合在一起,加入稀酸和腐蚀剂煮沸反应,然后蒸发水分得到三元材料。
2.负极材料制备锂离子电池的负极材料通常为石墨,制备方法为:将天然石墨研磨成粉末,然后加入粘合剂、导电剂等材料,混合均匀后进行成型。
二、电池组件制备1.正负极片制备将正极材料和负极材料分别涂覆在铝箔和铜箔上,然后将它们一层一层叠合在一起,形成正负极片。
2.隔膜制备将聚丙烯材料加入溶剂中,制成聚丙烯膜,然后在聚丙烯膜表面涂覆聚合物电解质,制成隔膜。
3.电解液制备锂离子电池的电解液通常为有机溶剂,例如碳酸二甲酯、碳酸乙酯等。
电解液还需要添加锂盐,通常为氟化锂或磷酸锂等物质。
三、电池组装1.正负极片堆叠将正负极片和隔膜一层一层堆叠,形成电池芯。
2.注入电解液将电池芯浸泡在预先准备好的电解液中,使电解液充分渗透到电池芯中。
3.封口在注入电解液后,需要对电池进行封口,避免电解液泄漏。
四、成品测试将已经组装好的电池进行各种测试,如容量测试、内阻测试、循环寿命测试等。
五、包装和出厂将测试合格的电池进行包装,如塑料、纸盒等包装,然后成品出厂。
以上就是锂离子电池生产工艺的详细流程,生产工艺环节多且繁琐,需要高度的科学精神和技术水平的支持。
因此,锂离子电池生产工艺的研究和提升,对于电池的性能和使用效果都有非常重要的影响。
锂离子电池的发展历程虽然只有30多年,但其在可再生能源、电子产品、电动汽车等领域的应用增速却是非常迅猛的。
18650锂电池工艺流程18650锂电池是一种充电池,由18650锂离子电池单元组成。
下面是18650锂电池的工艺流程。
第一步:制备正负极材料首先,制备正负极材料。
正极材料通常是由锂化合物(如LiCoO2、LiMn2O4)和导电剂(如碳黑)混合而成。
负极材料通常是由石墨和导电剂混合而成。
正负极材料需要经过混合、研磨、成型等工艺步骤。
第二步:制备电解液接下来,制备电解液。
电解液通常由有机溶剂和锂盐组成。
在制备过程中,需要控制好溶剂的种类和比例,以保证电解液具有合适的离子导电性能。
第三步:制备电解池然后,制备电解池。
电解池是一个由正极、负极和隔膜构成的组件。
正负极材料需要涂覆在铝箔和铜箔上,并通过连接片与导线相连。
隔膜通常是由聚乙烯或聚丙烯等材料制成,它起到隔离正负极的作用。
第四步:装配接下来进行装配工艺。
首先,将电解池组装到18650电池壳中,并密封好。
然后,对电解池进行真空封装,以确保电池内部不受外界气体和湿气的影响。
最后,将电池壳与正负极连接片相连,形成一个完整的电池。
第五步:充电和放电测试装配完成后,对电池进行充电和放电测试。
这些测试可以检查电池的容量、电压和循环寿命等参数,以确保电池的品质符合规定标准。
同时也可以排除产品中存在的潜在缺陷。
第六步:封装和贴标签通过封装和贴标签的工艺,将电池打包成成品。
这个过程通常包括将电池包装在塑料封装体中,并贴上标签以标明电池的容量、型号和生产日期等信息。
以上就是18650锂电池的工艺流程。
通过以上步骤,18650锂电池可以顺利地生产出来,并用于各种电子设备中,如手机、笔记本电脑、电动车等。
制造过程中需要严格控制材料和工艺的质量,以确保最终产品的性能和安全性。
锂离子电池原理及工艺流程一、原理1.0 正极构造LiCoO2(钴酸锂)+导电剂+粘合剂(PVDF)+集流体(铝箔)正极2.0 负极构造石墨+导电剂+增稠剂(CMC)+粘结剂(SBR)+ 集流体(铜箔)负极3.0工作原理3.1 充电过程:一个电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进”电解液里,“爬过”隔膜上弯弯曲曲的小洞,“游泳”到达负极,与早就跑过来的电子结合在一起。
正极上发生的反应为LiCoO2=充电=Li1-xCoO2+Xli++Xe(电子)负极上发生的反应为6C+XLi++Xe=====LixC63.2 电池放电过程放电有恒流放电和恒阻放电,恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻,恒阻放电的实质都是在电池正负极加一个电阻让电子通过。
由此可知,只要负极上的电子不能从负极跑到正极,电池就不会放电。
电子和Li+都是同时行动的,方向相同但路不同,放电时,电子从负极经过电子导体跑到正极,锂离子Li+从负极“跳进”电解液里,“爬过”隔膜上弯弯曲曲的小洞,“游泳”到达正极,与早就跑过来的电子结合在一起。
二工艺流程1.正负极配方1.1正极配方(LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体(铝箔)正极)(10μm):93.5%LiCoO2其它:6.5%如Super-P:4.0%PVDF761:2.5%NMP(增加粘结性):固体物质的重量比约为810:1496a)正极黏度控制6000cps(温度25转子3);b)NMP重量须适当调节,达到黏度要求为宜;c)特别注意温度湿度对黏度的影响●钴酸锂:正极活性物质,锂离子源,为电池提高锂源。
钴酸锂:非极性物质,不规则形状,粒径D50一般为6-8 μm,含水量≤0.2%,通常为碱性,PH值为10-11左右。
锰酸锂:非极性物质,不规则形状,粒径D50一般为5-7 μm,含水量≤0.2%,通常为弱碱性,PH值为8左右。
锂离子电池工艺流程锂离子电池是一种常见的蓄电池,常用于手机、笔记本电脑和电动车等设备中。
下面是锂离子电池的工艺流程。
首先,制备正极材料。
正极材料通常是由锂离子和过渡金属氧化物组成,如锰酸锂、三氧化钴和三氧化镍等。
制备正极材料的方法可以是溶胶-凝胶法、固相法或水热法等。
接着,制备负极材料。
负极材料通常是由石墨或硅基材料组成。
制备负极材料的方法可以是固相法、化学还原法或高温炭化等。
然后,制备电解液。
电解液通常由有机溶剂和盐组成,如碳酸盐、磷酸盐或硫酸盐等。
制备电解液的方法可以是溶液法、溶剂热法或纺丝法等。
接下来,将正负极材料涂覆到铝箔和铜箔上。
正极材料涂覆在铝箔上,负极材料涂覆在铜箔上。
这些涂层会进行一系列的干燥和固化处理。
然后,将正负极材料与隔膜一起叠层。
隔膜是用于隔离正负极材料的薄膜,通常由聚合物材料制成。
叠层后的材料会被轧制和切割成所需的形状和尺寸。
接着,将叠层后的材料组装成电池。
正负极材料与隔膜交替叠层并卷入圆筒形的壳体中。
这个壳体通常由铝或钢制成,用于容纳电池的正负极和电解液。
然后,对电池进行充电。
充电时,正极材料中的锂离子会向负极移动,同时电解液中的盐也会释放锂离子。
这样,电池就存储了电能。
最后,测试和封装电池。
电池会经过一系列的测试,以确保其性能和质量。
通过测试后,电池会被封装,通常使用热封或冷封的方式。
封装后的电池可以用于各种设备。
总之,锂离子电池的工艺流程包括制备正极材料、制备负极材料、制备电解液、涂覆正负极材料、叠层与切割、电池组装、充电、测试和封装。
这些工艺步骤的高效运行和严格控制,对于生产高质量的锂离子电池至关重要。
锂离子电池生产流程
锂离子电池生产流程大致可以分为五个步骤:原材料制备、电池组件制造、电池组装、测试与包装、整合与分发。
1. 原材料制备:首先是准备正极材料、负极材料和电解液。
正极材料通常是锂化合物,如锂铁磷酸盐、锂镍锰酸盐等;负极材料通常使用石墨或锂金属;电解液是由溶解锂盐于
有机溶剂中得到的。
这些原材料需要进行精确的配比和处理,以确保电池性能。
2. 电池组件制造:在这一步骤中,将正负极材料分别涂布
在导电箔上,并进行烘干和压制,制成正负极片。
然后,
将这些正负极片叠加在一起,使用隔膜将它们隔开,形成
电池组件。
3. 电池组装:在这一步骤中,将电池组件与电解液注入容
器中,然后用密封材料密封容器,形成电池单体。
通常会
使用自动化设备来进行组装,以提高生产效率和质量。
4. 测试与包装:生产的电池单体需要经过各种测试,以确
保其性能和安全性符合标准。
这些测试包括容量测试、内
阻测试、电化学性能测试等。
通过测试后,电池单体会进
行包装,通常采用塑料或铝箔包装,以保护电池。
5. 整合与分发:在这一步骤中,已经测试和包装好的电池
单体将被整合成电池组,并添加保护电路板和外壳等附件。
然后,电池组将进行最终测试,以确保其性能和安全性。
最后,将电池组分发到市场上的各种应用领域。
