SC型施工升降机振动原因分析与设计优化

施工升降机振动原因及改进措施分析摘要：目前我国城市化的步伐越来越快，与此同时建设项目的数量也在慢慢的不断增加，这就要求对施工的速度和质量要求加以提升，为了更好地满足这些项目的建设需要，最近这些年以来，我国建设项目对于施工升降机的设计和制造水平有了显著提高。

但在使用升降机的过程中，振动问题所暴露的缺点也变得非常明显。

我们知道升降机发生振动的原因往往是来自于多方面的，其中就包括发动机设计不当、没有达到标准设计要求以及升降机结构不够稳固等等，本文在此基础上，详细分析了升降机发生振动的常见原因，并考虑提出了相应的改进方法，希望能在今后为提高升降机的设计质量有一个良好的参考作用。

关键词：施工升降机；振动原因；相关措施引言我国国民经济处于大幅度的增长范围当中，为了进一步满足高质量、高标准的建筑的需要，升降机也正在高速发展的阶段，近年来，升降机的设计和生产水平有了很大的提高，但随着施工速度的不断加快，升降机出现的问题也越来越多，其中振动情况最为明显。

往往导致电梯振动有多种因素，其中就包括它的生产和使用方面，有些情况是可能是由于很多方面所共同造成的结果。

基于此，本文对一些案例进行了简单分析，同时提供了参考性的解决方案。

1、在实际施工中存在的不足之处1.1、在焊接工装中出现的问题并不断加以改进使用焊接技术是进一步提高相关部件精度的重要保证，但由于焊接过程和工艺所需要的时间较长，而且会发生遇热膨胀和遇寒发生冷缩等的影响，可能会导致部件会发生变形。

除了这个以外，所以我们应注意：在手工焊接相关工件时，由于焊接过程中往往会出现各种各样的故障，但是可以将标准焊接转换为手工操作，为了进一步保证生产能够更加精准化，所有的焊接过程可以由电焊机准确进行，但是必须定期检查正常焊接负荷，并进行每日修理和维护工作，同时我们为了避免人为因素产生的一些影响，还必须加强相关技术人员的培训，以此来进一步提高技术人员的专业能力[1]。

1.2、相关设备的尺寸精度依然存在或多或少的偏差对于不同型号的起重机，主弦的长度尺寸往往是相同的。

施工升降机振动和摆动原因及解决初探1. 引言施工升降机作为一种用于高层建筑施工的重要设备，常常会面临振动和摆动的问题。

这些问题会对施工工作的安全性和效率造成一定的影响。

因此，深入研究施工升降机振动和摆动的原因，并提出相应的解决方法具有重要的实际意义。

2. 施工升降机振动和摆动的原因施工升降机振动和摆动通常是由以下几个因素引起的：2.1. 风力因素风力是导致施工升降机振动和摆动的主要因素之一。

当强风吹拂建筑物时，风力会对升降机施加一个侧向的力，导致升降机产生侧向振动和摆动。

2.2. 设备质量和结构设计施工升降机的质量和结构设计也会对其振动和摆动产生影响。

如果设备质量不达标或者结构设计不合理，就会增加振动和摆动的程度。

2.3. 运行速度和载荷升降机的运行速度和载荷也是引起振动和摆动的因素之一。

当升降机以较高的速度运行或者承载较重的物体时，由于惯性的作用，会导致升降机产生较大的振动和摆动。

3. 施工升降机振动和摆动的解决方法为了减少施工升降机振动和摆动带来的安全隐患和影响，可以采取以下措施：3.1. 设计合理的机身结构在施工升降机的设计过程中，应充分考虑振动和摆动的问题，设定合理的机身结构。

包括增加机身的刚性，减小风阻等，从而减少振动和摆动的发生。

3.2. 加强设备的维护和保养定期检查和维护施工升降机，保证设备的正常运行状态。

特别是保证设备各个连接点的紧固件是否松动，是否存在磨损等问题，及时进行维修和更换。

3.3. 控制升降机的运行速度和载荷要合理控制升降机的运行速度和载荷，以减小振动和摆动的程度。

在实际操作中，可以根据实际需求和风力情况来调节升降机的运行速度和载荷。

3.4. 安装风向标和风速监测仪为了及时了解当前的风力情况，可以在升降机的附近安装风向标和风速监测仪。

当风力达到一定程度时，可以采取相应的措施，如停机等，以保证施工过程的安全性。

4. 结论施工升降机振动和摆动是一项需要重视并解决的问题，通过合理的设备设计和运营措施，可以有效减少振动和摆动的发生。

施工升降机吊笼振动原因及解决方案摘要：本文分析了影响施工升降机运行过程中吊笼振动的原因，并提出经验提出了改善运行效果措施，以提高施工升降机使用的可靠性，延长使用周期。

关键词：施工升降机；吊笼；振动前言随着房地产高层建筑的发展，施工升降机已是建筑工地必不可少的设备。

从使用中反映的情况，升降机吊笼振动的问题较为普遍，对司乘人员舒适感和升降机寿命有着直接的影响。

引起施工升降机振动的原因很多，牵涉到结构设计、制造、工地安装及使用维护等。

对升降机吊笼振动的一些现象及其原因进行分析，及时采取有效的措施，就成了工地现场，确保垂直运输安全生产关键项目措施。

施工升降机工作原理为安装在吊笼上的传动机构带动齿轮与固定导轨架上的齿条啮合，从而使吊笼沿导轨架爬升或下降，导轨架既是主要的承载结构件又是吊笼运行轨道。

吊笼依靠安装在其上的滚轮作运行导向。

导轨架通过附墙架及支架将力传递到建筑物上，使其成多跨柔性支座连续梁受力状态。

1 吊笼启动或制动时振动大施工升降机在启动或制动时，速度上有一个加速或减速的工程。

在这段时间内，运动负荷产生聚变，除了电路设置延时缓冲外，机械装置中零部件之间的合理间隙，对平稳运行起着关键作用。

间隙太小，容易卡住，增加刚性负荷；间隙太大，动力瞬间变化增大，增加了冲击负荷。

而这两种负荷都会加大吊笼的振动量。

根据现场对施工升降机现场维修看，如果吊笼在启动或制动时振动比较大，多数是电机制动的力矩太大造成的。

升降机制动器的结构，属于轴用长臂盘式制动器，装在电动机尾端伸出轴上，末端有一个调整动力矩大小的套，可以通过适当调松电机尾部的调节套以减小制动力矩，并尽量使同组驱动电机的制度力矩相等；其次是传动齿轮与齿条间隙，滚轮与主管间隙不正确，前者按照啮合的正常间隙为0.3～0.5mm调整，后者按照正常间隙0.5mm进行调整。

另外，联轴器内的八角胶损坏，也会造成振动，必须进行更换。

2 升降机吊笼运行时振动大2.1吊笼在运行中，载荷没有变化，基本属于匀速运动。

近年来，我国建筑工程事业取得极大的进展，SC （D ）系列施工升降机作为常用工程机械，在建筑工程施工等领域发挥着重要的作用。

但在使用过程中，施工升降机存在一个比较常见的问题，即在运行过程中有较大幅度的晃动和振动现象。

该问题不仅影响施工操作人员的舒适感，同时也不利于施工升降机的长期运行，并且加快了机械运动部件的磨损速度，降低了机械使用寿命，危及工程施工安全。

而导轮作为施工升降机运动件（如吊笼和传动装置）与固定件（如导轨架）的衔接载体，若调整不合适，或者约束条件不恰当，必然成为诱发施工升降机晃动和振动的重要原因。

对此，本文依据实际经验，分析当前施工升降机常用导轮的结构特点，寻找施工升降机晃动和振动产生的原因，并制定相应的改进措施。

1施工升降机常用导轮的结构特点施工升降机中的主要运动件为传动装置和吊笼，且均通过导轮在导轨架上进行上下垂直运动。

导轮在设备运行过程中起到支撑和导向的作用，导轮和导轨架的间隙要控制在一定范围内才能够保证施工升降机平稳运行，避免设备在运行过程中出现晃动和振动的现象。

SC 型施工升降机结构如图1所示。

根据导轮的结构特点分类，施工升降机常用导轮主要分为单轮和摆轮2种。

单轮结构如图2所示，摆轮结构如图3所示。

从图2、图3可以看出，为满足施工升降机在持续作业过程中保持稳定运行状态，导轮除吊笼上端使用的是摆轮以外，其余位置所安装的单轮或摆轮均为偏心轮，有一定的调节余量。

导轮通过转动偏心轴套实现导轮与导轨架配合间隙的调整，在其偏心量范围内施工升降机导轮诱发晃振的原因分析及改进措施麦刚，尹义民，姜渭，顾彬荣，覃彤（广西建工集团建筑机械制造有限责任公司，广西南宁530299）【作者简介】麦刚，男，广西贵港人，本科，广西建工集团建筑机械制造有限责任公司工程师，从事塔机研发与工艺工作；尹义民，男，湖南宁乡人，研究生，广西建工集团建筑机械制造有限责任公司高级工程师，从事公司产品开发工作；姜渭，男，吉林白城人，本科，广西建工集团建筑机械制造有限责任公司高级工程师，从事公司产品开发工作；顾彬荣，男，广西北流人，本科，广西建工集团建筑机械制造有限责任公司助理工程师，从事施工升降机研发与工艺工作；覃彤，男，广西武鸣人，本科，广西建工集团建筑机械制造有限责任公司助理工程师，从事施工升降机研发与工艺工作。

施工升降机吊笼振动原因分析与解决方案分析【摘要】施工升降机是建筑工程领域中一种常见的机械。

但是在实际的建筑工程施工中，容易出现施工升降机吊笼震动的现象，危及工程施工安全。

在本文中，笔者根据相关建筑工程实践，全面分析施工升降机吊笼振动的原因，并指出降低施工升降机吊笼振动现象的有效措施，以期进一步促进我国建筑事业的发展。

【关键词】建筑工程；施工升降机；吊笼；震动1.前言近些年来，随着经济建设步伐的不断加工，我国建筑工程事业也取得了极大的进展。

其中施工升降机作为一种建筑工程常用机械，在实际工程中发挥着重要的作用。

在施工中，施工升降机吊笼存在一个比较常见的问题，即在运行过程中有较大幅度的振动，或者伴随有振动和晃动的现象，危及工程施工安全。

施工升降机吊笼振动不仅影响施工操作人员的舒适感，同时也不利于施工升降机的长期运行，这会加快机械运动部件的磨损速度，降低使用寿命。

因此，如何有效解决施工升降机吊笼振动这一普遍存在的问题，应当引起业内人士的足够重视。

2.施工升降机吊笼振动原因分析2.1吊笼振动机理对于施工升降机的吊笼来说，其产生振动现象主要包括两个过程：其一是振动的产生；其二是振动的传递和放大。

通过对吊笼振动这一现象进行系统分析我们得知，齿条、齿轮啮合是施工升降机吊笼的振动源。

其中图1为SC型施工升降机结构示意图。

图1 SC型施工升降机结构示意图（1）施工升降机吊笼振动的产生。

机械振动指机械或结构在它的静平衡位置附近的往复弹性运动[1]。

相关实践表明，容易出现机械振动现象的系统一般都具有一定的弹性和惯性，其出现振动现象的根源为系统的不平衡运动，即系统存在不平衡惯量。

施工升降机的传动机构自机械本身的电动机定子处获得一定的能量，并通过电动机的转子输出机械能，然后将能量按照联轴器-减速器蜗杆-蜗轮-小齿轮-齿条的顺序依次传递。

其中施工升降机的齿条固定于机械标准节处[2]。

小齿轮在来自于涡轮转动力的作用下对施工升降机的传动机构施加反作用，通过联轴器带动施工升降机吊笼带动上下往复振动。

浅谈施工升降机的振动原因施工升降机是一种依靠齿轮齿条传动的垂直运送设备，可以非常方便地安装和拆卸，并可随建筑物的增高而加高；拥有完善的电气和可靠的机械安全装置，是建筑施工中必备的垂直运输工具。

施工升降机在运行过程中，振动始终是影响运行质量的关键。

下面，就施工升降机的振动原因谈一点看法。

施工升降机的振动由多种因素引起，而有些是由两种或多种原因共同作用的结果。

引起振动的原因主要有1、设计制作2、安装调试3维护保养。

1、设计制作1.1升降机导轨架作为吊笼的运行轨道。

如制作精度不高，会造成吊笼的振动。

1.2驱动板安装后与吊笼的直线度直接影响驱动齿轮与齿条啮合精度。

驱动板为焊接件，易焊接变形，如制作不好会使齿轮与齿条啮合达不到均匀的线接触，易造成吊笼的振动。

1.3驱动板与吊笼刚性铰接造成启、制动过程中驱动装置与吊笼的联接处存在撞击，使吊笼振动。

1.4 齿轮齿条副的制作及装配精度影响传动平稳性，从而引起吊笼的振动。

2、安装调试2.1驱动齿轮与齿条的齿侧间隙过大，使齿轮与齿条啮合时产生撞击振动；2.2 齿轮与齿条背面间隙过大，啮合时齿条受力产生弯曲，产生振动；2.3各处滚轮未及时调整与标准节主肢的间隙，无法保证吊笼直线运行；3、维护保养3.1施工升降机润滑不良。

润滑脂加注不均匀易造成驱动齿轮及滚轮和背轮的磨损，磨损后会使齿轮齿条齿侧间隙加大，使吊笼运动时产生振动。

3.2 齿条联接处螺栓松动，齿轮副啮合异常。

3.3 各处滚轮中的轴承发生损坏，产生振动。

3.4 标准节联接螺栓或附着架联接螺栓松动会降低导轨架联接后的整体刚度，升降机上下运行时引起整体性的晃动。

4、针对上述原因，我公司有完善的工艺装备和较高的制作精度来最大限度地消除吊笼振动。

4.1整个导轨架制作有多套工艺装备来保证尺寸精度。

首先主肢的加工在专用机床上保证了尺寸精度。

导轨架的上、下框架所用的不等边角钢，采用冲压下料，上下框架焊接采用专用工艺装备，保证了上下框架与主肢的最佳组对间隙，减少了焊接变形。

100研究与探索Research and Exploration ·监测与诊断中国设备工程 2019.06 (上)施工升降机在使用过程中存在晃振现象，不仅会影响操作人员的舒适性，还会影响零部件和机械的使用寿命，从而降低项目工程的施工安全性，而导轮是施工升降机运转的主要零部件，能够有效地衔接运动件和固定件，如果结构调整不合理或者约束条件不适当，会引发施工升降机产生晃振问题。

本文通过分析施工升降机的导轮结构特点，以找到产生晃振问题的原因，提出针对性的问题改进措施。

探析施工升降机导轮诱发晃振的原因及改进方法孙士良（天元建设集团有限公司，山东 临沂 276000）摘要：SC(D)施工升降机是建筑行业施工过程中常用的工程机械。

本文以施工升降机导轮的结构特点和约束条件，作为讨论研究的切入点，主要分析导轮引发施工升降机晃振的原因，并且针对晃振原因提出改进措施，从而保证施工升降机的安全性。

关键词：施工升降机导轮；诱发晃振原因；改进措施中图分类号：TH211.6 文献标识码：A 文章编号：1671-0711（2019）06（上）-0100-031 施工升降机导轮的结构特点施工升降机在运行过程中，通过导轮将传动装置和吊笼进行上下垂直性运动，而导轮主要起着支撑作用和导向作用，为了保证施工升降机的稳定运行，要控制导轮和导轨架的间隙范围，从而避免出现晃振现象。

导轮通过转动偏心轴进行调整导轮和导轨架的间隙范围，可以在偏心量范围内进行无级调节，并且使用螺栓和螺母之间的预紧力时、科学的检查。

比如在电梯轨道基层位置停靠电梯轿厢、在中部楼层地区停落电梯，这整个过程中，工作人员应该保持电梯控制主电源处于断开状态，接着进行电梯制动是否合理的检查。

如果了解电梯能够顺利地进行制动，就说明在实际电梯运行过程中尚未存在制动力不足的情况。

并且还可以在电梯轿厢内部安装一个对应的额定载荷砝码，接着在顶层运行电梯轿厢上操作，之后将其下放到地面上，电梯运行到中层楼层之后暂停，同时断开主电源，在此基础上进行全方位检查。

施工升降机振动原因及改进措施摘要：工程项目在我国发展过程中占据着非常重要的地位，随着社会经济水平的提高，人们对工程项目也提出了更高的要求。

就从目前情况看来，工程项目在实际施工过程当中会应用到很多机械设备，而在这之中升降机在实际施工过程中占据着非常重要地位，不过在升降机运行过程中会受到一些因素的影响而导致其出现振动，这种振动会对运转效率和安全造成不小的影响。

所以，施工单位要对升降机振动原因进行充分分析，根据实际情况来采取相应措施进行改进，这样才能够保证施工的正常进行。

关键词：工程项目；施工升降机；振动原因；改进措施前言：通过实际调查发现，我国整体经济水平得到了进一步发展，为了能够顺应城市化的需要，施工过程当中运用的升降机也得到了不断改进和完善。

升降机在实际运行过程中会出现振动，不仅会对施工带来一定程度影响，而且还会导致升降机自身作用无法充分发挥。

因此，相关施工单位要对施工升降机振动原因进行充分分析，在此基础上采取有效的措施予以改进。

一、施工升降机振动产生的原因（一）零部件原因驱动板在升降机当中占据着非常重要的地位，在通常情况下，驱动板作为一个焊接件在实际加工过程中会发生焊接变形，这样就会导致驱动板安装不平整，后期就会导致振动的出现。

所以工作人员要在驱动板安装过程当中进行调平处理，这样才可以保证驱动齿轮线和齿条齿形所在的平面是平行的。

另外，施工升降机滚轮如果在加工过程中直径超出了规定范围或者表面加工粗糙等，这些问题也会导致振动现象出现。

如果滚轮直径超出规定范围，那么在升降机实际安装过程中后滚轮调整起来会非常困难，进而导致升降机吊笼运动的时候就会发生振；如果滚轮表面加工比较粗糙，升降机的滚轮和导轨架之间的摩擦力就会增加，这样也会导致升降机振动。

再者，在施工升降机中导轨架作为一个重要的承重部件，并且也是吊笼运行轨道，所以它的精度难以与加工过的轨道相比较，标准接口部位的接差与齿条接口部位阶差存在较大差距，从而导致施工升降机背轮或滚轮经过导轨架运动过程中接口部位出现振动，进而导致吊笼振动的问题产生。

施工升降机振动原因及改进措施分析摘要：在使用施工升降机的过程中，受导轮磨损、安装不合理等因素的影响，导致施工升降机运行不平稳，影响升降机的使用安全性。

为了保证升降机平稳运行，需要对影响导轮使用质量的因素进行分析，找出解决措施，确保升降机的平稳运行。

基于此，该文分析了施工升降机振动的原因，并提出解决措施，以期对提高升降机的平稳运行能力有一点帮助。

关键词：施工升降机；振动；原因；对策1施工升降机工作原理施工升降机主要包括导轨架、电气系统、安全器座板、限位装置、吊笼、底架护栏、电缆导架、附着装置、电缆臂架、防坠落安全器、下电箱等几个模块。

在实际运行中，施工升降机吊笼可在电动机、电磁制动器、减速器、传动齿轮、弹性联轴器等驱动单元的的作用下，经导轨架上下运行。

同时在吊笼内侧壁具有安全器座板，安全器轴上齿轮可与导轨架上齿条啮合，以承受吊笼故障下坠冲击力，将吊笼平稳制停在导轨架上方。

2施工升降机振动原因分析由于施工升降机为两传动、三传动外挂式驱动机构。

若施工升降机几个齿轮安装后缺乏良好位置契合度，或者几组电机间转速差异较大，则会导致施工升降机动力驱动不平衡，进而引起驱动机构振动。

在施工升降机设计阶段滚轮、导轨架立柱间为点接触形态。

而由于导轨架立柱连接位置存在阶差，若滚轮、导轨架立柱间相互干涉，如瞬时撞击，则会导致施工升降机驱动机构、吊笼产生振动，进而产生尖锐噪音。

齿轮与齿条啮合副是施工升降机振动的主要因素。

若齿轮与齿条啮合出现问题，则会导致施工升降机齿轮面产生撞击，进而形成强烈振动及高分贝噪声。

3施工升降机振动的消除对策3.1改进制作工艺首先，针对由动力驱动不平衡导致的施工升降机振动问题，施工升降机制作人员可以在施工升降机毛坯下料后，对毛坯周边进行加工，即依据施工升降机毛坯周边平齐加工——减速机止口孔加工——其他止口孔加工——驱动板背面加强筋、驱动板顶部橡胶护板及安全钩板、驱动板顶部橡胶顶板焊接——整体调平的顺序，进行施工升降机制作。

施工电梯振动原因及改进措施施工电梯振动原因及改进措施随着我国国民经济的快速增长，为了适应高层和超高层建筑的需要，施工升降机正向着高速、大载重量和高的提升高度发展。

在行业人士的努力下，近年来我国施工升降机的设计、制造水平得到了很大的提高，但随着施工升降机速度的提高，使用中的振动问题愈发突出。

施工升降机振动有制造及使用等多方面的因素，而有些是由两种或几种原因共同作用的结果，现就此问题进行简要分析，并提出相应的解决方案以供参考。

1 振动产生的原因1．1 制造加工1)驱动板安装前不平整，因为驱动板为焊接件，焊接后易造成焊接变形。

因此，在驱动板向驱动架上安装前需进行调平处理，否则会造成驱动齿轮轴线与齿条齿形所在平面不平行，尤其在双传动或三传动中，会出现这种情况，使驱动齿轮与齿条啮合达不到均匀的线接触，造成齿轮单侧受力，易造成吊笼运动时的振动。

2)施工升降机滚轮在制作过程中直径超差或表面加工粗糙，滚轮表面曲线应光滑，如果滚轮直径超差，则会使施工升降机安装后滚轮调整困难，如果滚轮调整不合适，必然造成施工升降机吊笼运动时的振动；同时，如果滚轮表面加工粗糙或外形曲线不圆滑，施工升降机吊笼在运动时，滚轮与导轨架立柱管之间的摩擦力会加大，同时也会造成吊笼的振动。

3)导轨架为升降机承载的主要结构件，同时又为吊笼运行轨道，其精度无法和经过机械加工的轨道相比，标准节接口处的阶差及齿条接口处阶差过大，会使施工升降机滚轮或背轮沿导轨架运动时经过接口处时振动，从而引起吊笼振动。

1．2配重钢丝绳对于带配重的施工升降机，配重钢丝绳在水平及垂直载荷作用下的复杂振动对吊笼产生复杂的交变拉载荷，对吊笼及驱动齿轮齿条均有不利影响。

吊笼设置配重后受力是通过挠性钢丝绳传递的，虽然吸收了一些冲击载荷，但同时把运动惯性和风载荷对配重和钢丝绳的作用传递到吊笼上，形成一个振动源。

1．3 使用维护1)随着使用时间的增长，施工升降机各部件的磨损逐渐增加，各运动副中组成件的间隙不断增大，相应的机械振动随之增加。

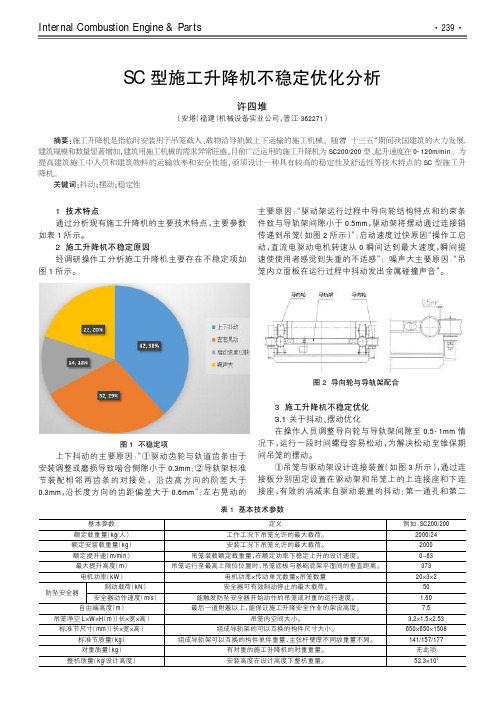

Internal Combustion Engine &Parts1技术特点通过分析现有施工升降机的主要技术特点，主要参数如表1所示。

2施工升降机不稳定原因经调研操作工分析施工升降机主要存在不稳定项如图1所示。

上下抖动的主要原因：“①驱动齿轮与轨道齿条由于安装调整或磨损导致啮合侧隙小于0.3mm ；②导轨架标准节装配相邻两齿条的对接处，沿齿高方向的阶差大于0.3mm ，沿长度方向的齿距偏差大于0.6mm ”；左右晃动的主要原因：“驱动架运行过程中导向轮结构特点和约束条件致与导轨架间隙小于0.5mm ，驱动架将摆动通过连接销传递到吊笼（如图2所示）”；启动速度过快原因“操作工启动，直流电驱动电机转速从0瞬间达到最大速度，瞬间提速使使用者感觉到失重的不适感”；噪声大主要原因：“吊笼内立面板在运行过程中抖动发出金属碰撞声音”。

3施工升降机不稳定优化3.1关于抖动、摆动优化在操作人员调整导向轮与导轨架间隙至0.5-1mm 情况下，运行一段时间螺母容易松动，为解决松动至维保期间吊笼的摆动。

①吊笼与驱动架设计连接装置（如图3所示），通过连接板分别固定设置在驱动架和吊笼上的上连接座和下连接座，有效的消减来自驱动装置的抖动；第一通孔和第二SC 型施工升降机不稳定优化分析许四堆（安塔（福建）机械设备实业公司，晋江362271）摘要:施工升降机是指临时安装用于吊笼载人、载物沿导轨做上下运输的施工机械。

随着“十三五”期间我国建筑的大力发展,建筑规模和数量显著增加,建筑用施工机械的需求异常旺盛,目前广泛运用的施工升降机为SC200/200型、起升速度在0-120m/min 。

为提高建筑施工中人员和建筑物料的运输效率和安全性能,亟须设计一种具有较高的稳定性及舒适性等技术特点的SC 型施工升降机。

关键词:抖动;摆动;稳定性基本参数定义例如：SC200/200额定载重量（kg/人）工作工况下吊笼允许的最大载荷。

2000/24额定安装载重量（kg ）安装工况下吊笼允许的最大载荷。

- 73 -工 业 技 术０　前言由于城市土地稀缺，许多城市采用高层建筑方式。

在建造高层建筑的过程中需要使用施工升降机，该种机械可以帮助施工人员运输材料，提高施工的效率。

但是在使用升降机过程中，由于导轮安装或导论设计不合理问题，会引起升降机的吊笼晃动，影响升降机使用效果。

为了解决升降机吊笼晃动问题，可以从导轮的设计和安装着手，保证导轮安装和设计质量，确保升降机的平稳运行。

１　标准节导致施工升降机振动和改进在施工中使用的SC 型升降机（如图1所示）主要采用齿轮条驱动方式，使用导轨架来实现上下移动，导轨架由每节长度为1 508 mm 的众多标准节连接在一起构成。

因此，升降机标准节的制作质量关系到整体升降机的质量，经过分析后影响标准节质量因素的原因，主要有以下2个方面。

图1 SC 型升降机１．１　下料尺寸因素的影响主弦杆的标准长度为1508±0.1 mm，如果在主立柱材料加工时不能够满足这一要求，在安装标准节时会出现垂直度不满足10%的情况，会影响升降机的平稳运行。

在进行方框的下料中出现长度不标准的问题时，该种问题会影响后期焊接质量，由于在焊接时焊接缝收缩不一，会使标准节产生不标准现象，后果是标准节的4个主弦杆发生弯曲，在主弦杆弯曲情况下安装导轨，导轨也会出现弯曲情况，吊笼在弯曲的导轨上运行会出现晃动。

该问题引起的吊笼晃动，主要因素为材料不标准造成，因此可以通过控制下料来解决问题。

在进行角钢下料时，可以采用整件冲断技术下料，可以使下料的尺寸标准统一。

对于主弦杆下料，可以使用专业的双头数控车管机床进行精密加工，控制下料误差在0.02 mm 以内，完全符合主弦杆下料要求[1]。

１．２　焊接工装影响在制作标准节过程中需要保证其精准性，为了保证焊接技术精准，必须使用工装焊接方法。

然而，根据当前焊接情况可知，工装焊接会受到热胀冷缩因素影响，导致焊接标准节焊后出现变形问题。

还有一个方面是工装焊接方法，主要采用人工焊接，该种焊接方法的质量，会受焊接人员技术影响，许多情况下焊接人员技术水平不高，导致焊接出现问题。

SC型施工升降机不稳定优化分析摘要：本文旨在对SC型施工升降机的不稳定性问题进行深入研究，以期通过优化分析得出解决方案，提高其运行效率与稳定性。

本文总结了SC型升降机不稳定性问题的发生原因，可以有效地改善升降机组织间的结构连接问题，通过综合考虑结构设计、动力控制、新材料等方面的工作，可以有效地提高SC型施工升降机的稳定性和安全性，为高层建筑的建设和维护提供更为可靠和有效的技术支撑。

关键词：SC型施工升降机；稳定性；优化分析引言：施工升降机是建筑施工中常用的重要设备之一，它可以实现材料、工人及设备等的纵向运输。

在施工升降机的实际应用过程中，不稳定性问题是一大困扰。

不稳定性会导致施工升降机的工作效率下降，甚至造成安全事故。

因此，对施工升降机的不稳定性进行优化分析具有重要的研究意义。

一、SC型施工升降机的基本原理与结构特点1.基本原理介绍SC施工升降机是一个利用齿轮齿片进行驱动的升降机，当升降横移的工作台承载着工件并逐渐上升时，它就必须向液压缸提供相应的驱动力，也就是向液压缸工作台提供电能，在操作台装载的工件逐渐下沉时，这一驱动力便被释放了出来[1]。

2.结构特点分析SC施工升降机，一种载人载物的垂直施工升降机械装置。

主要由吊笼、栏杆、附墙、传动结构、建筑电气系统等部分构成，应用于工业和民用的建筑行业，也常见于中高层建筑、工程桥梁、工厂烟囱等需要上下货物的场所，SC型施工升降机的安全可靠性好、承载量大、工作平稳，节能降耗，且使用寿命长。

对于多层建筑工地采用施工升降机时，能显著提升超高层建筑施工质量，并压缩施工时间，降低操作人员施工难度。

SC施工升降机结构特点如下：1）吊笼间距：3200mm×1500mm×2500mm；2）吊笼的顶部护栏、底部护栏、底部框架、吊笼门框和其他小装饰物均为电镀处理。

抗腐蚀性强，使用寿命长，外观美观；3.笼身两侧和进出料门的装饰面板均为2.0mm的铝合金冲压板材，降低了噪声，减轻了重量，既豪华又美观；4）吊笼底部为3mm波纹钢板，底部为20mm厚度的 FRP网片。

使用维修OPERATION & MAINTENANCE施工升降机吊笼运行振动原因探析及其改进措施李志勇，马志强（甘肃省特种设备检验检测研究院，甘肃兰州 730050）［摘要］近年来，国内施工升降机在设计、制造水平方面虽取得了较大提升，但施工升降机吊笼在运行过程中出现振动的现象越来越普遍，影响了设备运行稳定性和人员乘坐舒适性。

文章以SC型施工升降机为研究对象，探讨了引起吊笼振动的原因并提出了改进措施，以期为施工升降机实际生产和使用提供有效参考。

［关键词］施工升降机吊笼；振动原因；改进措施［中图分类号］TH211+.6 ［文献标识码］B ［文章编号］1001-554X（2022）02-0122-02Analysis on vibration causes of the cage of construction elevator andits improvement measuresLI Zhi-yong，MA Zhi-qiang施工升降机因操作便捷、使用安全、运输方便、简单耐用等特点，成为高层和超高层房屋建筑建设中不可或缺的垂直输送设备。

SC型施工升降机是一种利用齿轮齿条传动的升降设备，可方便的自行安装和拆卸，且可随着建筑物的增高而加高，因而广泛地用于高层建筑施工的人、货运输［1］。

近年来，随着建筑行业的快速发展，运行速度高、载重量大的施工升降机广泛应用在高层及超高层房屋建筑建设中。

然而，就投入使用的施工升降机运行情况来看，吊笼运行过程中出现振动的现象越发频繁，影响了设备使用的稳定性和安全性。

为进一步提升施工升降机吊笼运行过程的舒适性及减弱零部件运动过程磨损，分析吊笼产生振动现象的原因，并针对吊笼出现的振动提出改进措施具有重要的现实意义。

本文主要分析讨论了SC型施工升降机吊笼在运行过程中出现振动的原因，并提出了相应的改进措施。

1 引起振动的原因图1所示为某制造厂生产的SC型施工升降机结构简图，其主要构成部分由吊笼、机械传动系统、导轮及标准节等组成。

SC系列施工升降机振动原因简要分析发布时间：2023-01-15T08:47:12.534Z 来源：《建筑创作》2022年16期作者：方文权、王耀[导读] 从制造、安装和使用等方面分析SC系列施工升降机振动产生原因，有效地降低施工升降机吊笼在运行中振动。

方文权、王耀浙江省特种设备科学研究院浙江杭州 310020【摘要】从制造、安装和使用等方面分析SC系列施工升降机振动产生原因，有效地降低施工升降机吊笼在运行中振动。

【关键词】SC系列施工升降机、振动、间隙当前大多数建筑工地由于楼层高，为便于人员及物料的上下运输，施工升降机被广泛的使用。

吊笼在运行过程中的振动和晃动一直是施工升降机常见的问题。

随着高层建筑楼层高度的不断增加,用户对于升降机的速度要求也越来越快,而提升高度的增加,振动的问题也越来越突出。

吊笼在上升、下降过程中产生的振动及晃动，不仅会引起零部件损坏，还使乘员感觉不适，并担心吊笼运行安全。

这里就施工升降机制造、安装和使用等方面简要分析吊笼振动和晃动产生的原因。

1施工升降机制造造成的振动1.1齿轮和齿条的制造质量差施工升降机的提升和下降是通过齿轮和齿条的啮合来实现的，因此，齿轮和齿条啮合情况的好坏直接决定了升降机运行的平稳程度。

即齿轮和齿条的啮合是振动的输出源头。

齿轮齿条的齿面径向跳动偏差和齿面粗糙度两项指标对振动影响较大。

笔者通过调查发现，齿轮齿面径向跳动误差大于0.3mm时，啮合产生的振动明显增大。

由此可知，齿轮和齿条的制造精度会影响升降机在运行过程中的振动程度。

1.2标准节制造误差导轨架为升降机承载的主要结构件，同时也是吊笼运行的轨道。

标准节制作质量的好坏对升降机运行的影响也是比较大的。

标准节为焊接结构件，容易在焊接后产生变形，如方框可能变为菱形，齿条焊接后可能会倾斜或变形，在焊接完成后如不及时纠正，会导致相邻标准节间连接处齿条和齿条、立管和立管存在阶差或错位，如下图1、2、3、4所示。

施工升降机振动和摆动原因及解决初探【摘要】:本文分析了影响施工升降机运行过程中振动和摆动的原因，并提出经验提出了改善运行效果措施，以提高施工升降机使用的可靠性，延长使用周期。

【关键词】:施工升降机运行质量制造精度可靠性振动这些年随着我国建筑业的迅速发展，高层建筑越来越多，施工升降机的使用也随之变得越来越普遍，需求量急剧上升，为了满足市场需求，国内涌现了一大批制造厂家。

但是，绝大部分厂家对施工升降机并不了解、熟悉，所以生产出来的施工升降机也或多或少的存在技术质量问题。

因此，提高施工升降机工作可靠性，减少故障的发生，成为众多制造厂家需要迫切解决的问题。

目前国内使用的施工升降机普遍为SC系列齿轮齿条式人货两用电梯。

吊笼在上升、下降过程中产生的振动及摆动，既是引起零部件损坏的主要原因，同时也使乘员觉得不舒服，并担心其安全。

所以这里就如何使吊笼运行平稳，提高零部件使用寿命，给人以舒适和安全感，一并归为提高施工升降机工作可靠性。

导轨架的结构设计、附着、制造精度的影响和加工工艺及安装调试、维护图1保养等方面是影响施工升降机安全与可靠性的主要部分，本文就这些方面进行简要分析和总结。

1吊笼在运行过程中产生振动和摇摆的原因施工升降机主要1、防护围栏；2、导轨架；3、附墙支撑；4、驾驶室；5、吊笼；6、驱动安全机构；7、平衡系统（根据需要配置）；8安装起重机；9、电缆系统；10、电控系统，见图1。

施工升降机工作原理为安装在吊笼上的传动机构带动齿轮与固定导轨架上的齿条啮合，从而使吊笼沿导轨架爬升或下降，导轨架既是主要的承载结构件又是吊笼运行轨道。

吊笼依靠安装在其上的滚轮作运行导向(如图2所示)。

导轨架通过附墙架及支架将力传递到建筑物上，使其成多跨柔性支座连续梁受力状态，见图3。

图2 图3 吊笼在运行过程中产生抖动和摇摆的因素很复杂，主要有下列几个方面：1.1开式齿轮与齿条啮合过程中产生的固有振动，属正常状况；1.2齿轮与齿条啮合过程中产生的突发性或间隙性振动，属于非正常状况;产生这种振动的因素主要有齿条制造误差、齿条对接处留有间隙造成公法线变化、齿条对接错位、齿条弯曲(见图4)；1.3标准节制造误差；标准节制造误差对施工升降机的抖动影响特别大，尤其是立筒对接处错位影响巨大，见图4。

SC 施工升降机的减震降噪分析处理发布时间：2023-01-29T02:52:03.191Z 来源：《科技新时代》2022年9月16期作者：张淇[导读] SC施工升降机实际运行过程当中张淇广东博智林机器人有限公司广东佛山 528000[摘要]SC施工升降机实际运行过程当中，吊笼往往存在着轻微或是严重震动情况，对搭乘人员总体安全感及舒适感造成不良影响，且震动情况出现后，整机运动当中各部件松动现象极易产生，运动部件实际磨损速度会加快，整机实际使用寿命及其安全性均无法得到保证。

对此，需进一步剖析并了解SC施工升降机的震动成因，提出机减震降噪有效处理措施，可为后期相关技术员更好地开展SC施工升降机有效性减震降噪各项工作提供重要的参考或依据。

[关键词]升降机；SC；施工；减震降噪；处理；前言：施工升降机通常用于载人及载物当中，吊笼沿着导轨架呈垂直状运输的一类施工机械，安装使用极具便捷性、且呈高安全性的特点，被广泛应用于高层建筑项目施工当中，对我国建筑业总体进步发展而言所起到作用较为显著。

SC施工升降机实际运行过程，往往会出现震动情况，这严重威胁着升降机的总体运行稳定和安全。

故对SC施工升降机减震降噪与其有效处理开展综合分析较为必要。

1、剖析SC施工升降机的震动成因SC施工升降机，其依照电动装置、联轴装置、减速装置蜗杆、蜗轮及小齿轮、齿条这一顺序，实现依次传动[1]。

SC施工升降机内部齿条，其通常固定至机械相应标准节位置，小齿轮则固定至吊笼上面和电动机、蜗轮蜗杆之间连为一体，齿条和小齿轮之间因啮合，而有相对运动产生，带动着吊笼滚轮逐渐沿着导轨架部位向上或是向下持续滚动运行。

蜗轮蜗杆呈平稳传动状态，震动相对较小；针对防坠装置齿轮和齿条，二者之间啮合所致震动极小；而电动机与联轴器运作期间，除有转子失衡、电动机的定子偏心、联轴装置受损、连接不良相关故障产生，否则会产生小震动。

故正常运行状态之中震动主要在齿轮和齿条啮合部位产生，或是在吊笼滚轮和标准节之间接触连接部位产生。
