SC系列施工升降机的型号及分类
- 格式:docx
- 大小:18.19 KB
- 文档页数:2
SC200/200系列施工升降机
SC200/200施工升降机性能参数表
SC200/200系列施工升降机
SC200/200系列施工升降机是中国建筑科学研究院建筑机械化分院设计,由我厂开发生产的新一代升降机产品,它具有技术性能先进,使用安全可靠,维护保养方便等显著特点。
该施工升降机广泛应用于建筑施工等领域,如工业与民用建筑,桥梁施工、井下施工、大型烟囱施工及船舶工业等场所,适用垂直运输物料及人员,作为永久性或半永久性的电梯还可用于仓库、高塔等不同场合。
该施工升降机特点如下
1、安全装置齐全,设有防坠安全器、短路保
护、缺相保护、断相保护、吊笼上、下限位及极限
开关,底笼门配有电气及机械联锁保护等,确保升
降机安全运行。
2、运行平稳,乘坐舒适。
由于本机将驱动单元置于笼顶上方,使笼内净空间增大;同时也使传动更加平稳,机械振动更小,给施工操作人员带来一个舒适、宽敞的环境。
3、传动方式采用二驱动(二电机、二减速机)与三驱动(三电机、三减速机)两种方式。
传动时两套装置各自独立,每台电机均装有直流电磁制动器,且制动摩擦附有自动跟踪,调整间隙的功能,从而改善了制动性能,使其平稳可靠;减速机为平面二次包络环面涡轮蜗杆减速机,具有体积少、效率高、承载力大、使用寿命长等优点,其使用寿命为普通涡轮付的4~5倍。
4、电气线路简洁化,操作维修方便,故障率低。
SC200一200型施工升降机使用指南施工升降机是一种常用于建筑工地的设备,它能够在垂直方向上运送人员和物品,提高工作效率和安全性。
SC200一200型施工升降机是一款高效、安全的升降机型号。
本文将为您提供关于SC200一200型施工升降机的详细使用指南。
一、升降机结构及组成部件:SC200一200型施工升降机由以下主要组成部分构成:1. 升降机塔楼:用于支撑和固定升降机,提供稳定的工作平台。
2. 升降机轿厢:用于运送人员和物品,具备适当的载重能力。
3. 链条、电机和变速器:控制升降机运行和提供动力。
4. 电气系统:包括电力供给、控制面板和安全保护装置等。
二、安全操作指南:1. 使用前的准备工作:在使用升降机之前,必须确保以下事项已得到妥善处理:- 升降机的各个组成部分完好无损,无异常现象。
- 升降机周围的工作区域没有障碍物,并且地面平整、稳固。
- 检查电气系统的接地情况,确保电气安全可靠。
- 检查升降机的紧固件是否牢固,并进行必要的润滑。
2. 上下乘坐须知:- 乘坐升降机时,务必站在轿厢的中央,并保持平衡。
- 进出轿厢时,应稳步迈入或迈出,避免猛踩或滑倒。
- 不要将身体伸出或放置物品于升降机外部,避免意外伤害。
3. 升降机运行操作:- 操作人员必须按照指示面板上的按钮进行操作,确保升降机稳定运行。
- 在升降机运行过程中,不要随意更改控制面板上的设置,以免影响安全。
- 如发现升降机运行异常或出现故障,应立即停止使用并及时报修。
4. 紧急情况处理:- 如遇到火灾、地震等紧急情况,应立即停止升降机的运行,并按照现场应急预案采取相应措施。
- 千万不要使用升降机进行逃生,而是应按照规定的安全通道进行疏散。
5. 定期维护保养:- 定期对升降机进行维护保养,包括清洁、润滑和紧固件检查等。
- 如发现异常现象或故障,应及时报修并由专业维修人员进行处理。
三、常见问题与解答:1. 问:升降机无法正常启动怎么办?答:首先检查电源是否正常供电,其次检查控制面板的连接情况,如果问题仍未解决,应联系专业维修人员进行检修。
介绍各种SC双笼施工升降机及升降机结构质优价廉的SC双笼施工升降机为齿轮、齿条式传动,配置高、性能好、寿命长。
采用国内外先进技术,经自行多年消化、创新,设计新颖,结构合理,操作简单,装拆方便,外型美观,工作安全可靠。
SC型施工升降机是一种靠齿轮齿条传动的电梯,主要用于高层建筑施工的人、货运输。
这种电梯可以非常方便的自行安装和拆卸,并可随着建筑物的增高而增高。
1.有单笼和双笼的施工升降机:单笼的升降机如增加一个吊笼和其他零件后即可成为双笼升降机。
2. 0~90米高速变频施工升降机。
最大运行速度可达每分钟96米,采用800×800×1508标准节,对于高层建筑工地可节约大量的时间提高工作效率,且更加稳定可靠。
3. 倾斜式施工升降机。
对于桥梁、高塔等上小下大的带有角度的建筑物尤为适用,其最大倾斜角度可达9°,它是顺着建筑物的斜面向上运行,进一步保证施工升降机的运行平稳,附着点长度一致安装方便。
标准节规格为800×800×1508 与 650×650×1508,箱笼规格为3.2×1.5×2.4与3×1.3×2.4结构形式,标准节框架全部采用钢板折弯焊接制成,强度优于角钢,主要部件吊笼烤漆,标准节喷塑,整机全部在厂内调试完毕后出厂。
起升结构形式为三驱动、上置式及变频控制等多个品种。
钢结构采用鞍山宝得钢铁有限公司生产的优质型材,进口施奈德交流接触器,10.9级高强螺栓,国家专利技术SAJ4.0-1.2防坠安全器。
SC200/200施工升降机适应建筑施工高效快捷、经济、安全可靠,做到一机多用,在传统施工升降机基础上加装了钢筋运送装置和混凝土运送装置,可运送钢筋、混凝土及施工人员,提高施工效率,极大地方便了施工单位的使用,避免了重复购置设备,节约了资金。
施工升降电梯(图)规格介绍SC系列施工升降机简介施工升降机广泛应用于工业与民用建筑,桥梁施工、井下施工、大型烟囱施工及船泊工业等场地,适用垂直运输物料及人员,作为永久性或半永久性的电梯还可用于仓库、高塔等不同场合。
具有性能稳定、安全可靠、搬运灵活、适应性强等特点,提高工效、降低施工人员的劳动强度。
SC系列施工升降机主要技术参数SC series of building lifter main technical parameters一匹马利用绳索通过固定在高处的滑轮将一个重75kg的箱子向上提起,马儿向前走一米,那么这一过程中所做的功我们称之为1马力,"马力",顾名思义是马的力量。
那么,是什么马的力量呢?又是怎么叫成"马力"这个名称的呢?1765年,英国人瓦特发明了世界上第一台蒸汽机,从此,人类进入了"蒸汽时代"。
蒸汽机的实际应用,最早是在煤矿上开始的。
一家煤矿矿主,想用蒸汽机来代替马匹提水,就向瓦特定购了一台蒸汔机。
瓦特为了设计制造这样的"机械马",便测量了一匹健壮的马的功率,结果是这匹马能把70kg重的水用1m/s的速度向上拉起来,也就是说这匹马的功率是70kg.m/s,瓦特根据这个功率制造出功率为75kgm/s的蒸汽机,并把这种蒸汽机的功率称作一"马力"。
这就是"马力"名称的由来。
"马力"的来源虽然是对照马的工作能力来决定的,但是马的能力各有不同,普通的马,一般说来只有0.4至0.6马力。
现在,"马力"已经成为发动机功率的专用名词了。
马力的由来,还有一段小故事。
18 世纪后半叶,由于改进蒸汽机而出名的英国发明家瓦特(1736-1819),为了找到功率的计量单位,日夜冥思苦恕。
有一天,他从邻近的酒坊里借了一匹特别强壮的马,找来一根绳子,绳子的一头套在马上,另一头绕过定滑轮绑在1000 磅的重物上。
施工升降机常用型号及技术性能参数表GJJ牌SC型施工升降机常用型号及技术性能参数表1. SC200/200TD 型施工升降机额定载重量为2 2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2. SCD200/200TD 型施工升降机额定载重量为 2 x 2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为 2 x 1000kg 。
3. SCD200/200 型施工升降机额定载重量为2 x 2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为 2 x1000kg 。
4. SCD200/200GZ 型施工升降机额定载重量为2 x 2000kg 额定 提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为 2 x 2000kg 调速变频升降机。
5. SC200/200GZ 型施工升降机额定载重量为2 x 2000kg 额定提 升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降 机。
6. 带对重7. 不带对重吊笼内尺寸有两种:1. 长*宽*高:3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1. 施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益,本工程 3 #楼拟选用西安京龙工程机械有限公司生产的SC200/200 型施工电梯。
2. 施工电梯参数主要技术性能如下:每个吊笼的额定载重量:2000kg/25 人;吊笼内尺寸(长X宽X高): 3.2 x m) /额定提升速度位0〜80m/min ;每个吊笼的功率:380〜415V/50HZ ;标准节:尺寸0.65 x 0.65m,高度1.508m,重量187kg ;吊笼的重量2540kg ;基本单元尺寸: 3.6 X 4.4 x 4.7m。
四、基础设置1、产品说明中对于基础的技术要求(1)地面压实后承载力,高度小于100m时不得低于0.1Mpa,高度大于100m 时位0.15 Mpa。
施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。
6.带对重7.不带对重二、吊笼内尺寸有两种:1.长*宽*高:3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.?施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益,本工程3#楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。
2.施工电梯参数主要技术性能如下:每个吊笼的额定载重量:2000kg/25人;吊笼内尺寸(长×宽×高):3.2×1.5×2.5(m);额定提升速度位0~80m/min;每个吊笼的功率:380~415V/50HZ;标准节:尺寸0.65×0.65m,高度 1.508m,重量187kg;吊笼的重量2540kg;基本单元尺寸:3.6×4.4×4.7m。
施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。
6.带对重7.不带对重二、吊笼内尺寸有两种:1.长*宽*高:3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益,本工程3#楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。
2.施工电梯参数主要技术性能如下:每个吊笼的额定载重量:2000kg/25人;吊笼内尺寸(长×宽×高):3.2×1.5×2.5(m);额定提升速度位0~80m/min;每个吊笼的功率:380~415V/50HZ;标准节:尺寸0.65×0.65m,高度 1.508m,重量187kg;吊笼的重量2540kg;基本单元尺寸:3.6×4.4×4.7m。
施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。
6.带对重7.不带对重二、吊笼内尺寸有两种:1.长*宽*高:3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益,本工程3#楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。
2.施工电梯参数主要技术性能如下:每个吊笼的额定载重量:2000kg/25人;吊笼内尺寸(长×宽×高):3.2×1.5×2.5(m);额定提升速度位0~80m/min;每个吊笼的功率:380~415V/50HZ;标准节:尺寸0.65×0.65m,高度 1.508m,重量187kg;吊笼的重量2540kg;基本单元尺寸:3.6×4.4×4.7m。
施工升降机的标准分类
工地上使用的施工升降机主要是用来解决施工中拟建楼号的垂直运输问题。
常用的都有SC200/200型(普通的)、SCD200/200型(对重系统)、SC200/200变频调速,这些目前市面上都有使用,已经淘汰的就是“内传动”的施工升降机,就是传动系统在笼子里面那种。
现在施工升降机的传动系统都在笼顶。
这些机型的技术参数大概都差不多,一般没将标节加厚的都只能升到一百五十米。
如果按速度分,有低速,中速,高速。
(中速和高速一般都是变频的施工电梯。
)低速的又分成普通的和加了变频器让启动制动平稳的。
按减速机种类分,有蜗轮蜗杆减速机,二次包络减速机,螺伞齿减速机。
按运行种类分,有钢丝绳(几乎快被淘汰了)的和齿轮齿条式的。
施工升级的道滚轮有导压轮和导向,都是偏心轮
压轮与齿条背面间距在0.5~1毫米为佳,可以使用塞尺或者一毫米厚的薄板(国内一毫米板一般厚度在0.8左右)放置于压轮与齿条之间,压住后取出塞尺或薄板,此时的间距相当不错。
导向轮与导轨架的德理论间隙为0.5毫米,及导向轮都调到中面时,导向轮与导轨存在一毫米间隙,但是这个间隙收到制作加工精度的影响。
一般来时说导向轮调整后施工升降机做上下运动,观察导向轮接触情况,在导轨架满足垂直度要求前提所有导向轮是接触非接触最佳。
调整时还应注意齿轮齿条的啮合状态。
一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯,主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计,因此与传统的施工升降机相比,它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点,可根据需要组合成各种形式,包括规则截面和不规则截面,起重量从1000kg到2000kg,运行速度从28m/min到38m/min;附加装VVVF 调速和PLC控制后,可实现0—63 m/min无极调速和自动选层、平层,满足不同用户的不同需要。
具有更优良的技术性能,更安全可靠的工作机构,更紧凑的结构,本产品具有以下几个显著特点:1.安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器,使本机工作可靠性居同类产品之首。
2.组合式设计。
经过不同搭配,可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3.运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方,使笼顶净空增大;同时也使传动更加平稳,机械振动更小,给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择,该产品定能成为你现代化施工的得力助手,为你的施工提高效率。
二、型号编制说明SC型施工升降机:优点:机构外置、不带对重、便于安装,笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点:因不带对重,对现场电源要求较高,电量能耗较大,齿轮、齿条的相对磨损较带对重的大,同时安装操作高度较大,不便于操作。
SCD施工升降机:优点:带对重,对现场电源要求低,起动平衡,齿轮、齿条的相对磨损较小,电量能耗较低,故障率较低。
缺点:对在同一现场重复加节安装不方便;笼内空间较小,噪声较大,对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
SC型施工升降机SC200/200施工升降机,采用齿轮齿条啮合,外置式二传动2x15kw或三传动3x11kw(建议使用二传动),额定载荷2吨,最大提升高度120米的施工升降机.本机配有国家专利技术的防坠安全器,坠落时能自动刹车,驱动单元置于笼顶上方,安全可靠,维修保养方便。
本机的提升高度最高可达120米.本机广泛用于建筑施工如工业与民用建筑、桥梁施工、井下施工、大型烟囱施工及船舶工业等场所,适用于垂直运输物料及人员,作为永久性或半永久性的电梯还可用于仓库、高塔等不同场所.产品特点吊笼进出围栏门装有机电连锁装置,笼内下部采用3mm厚铝板装饰(很多厂家都是使用铁皮或丝网),上部使用镀锌钢丝编织网防护。
驾驶室采用独立加固形式、烤漆工艺(常规为喷漆)、耐腐蚀性能高、使用寿命长,门框使用钢板折弯形式(常规为5号角钢),吊笼外侧拉杆加固使用方管构件(常规为5号角钢)。
标准节使用宝钢生产的优质直径76x4.5无缝钢管(现在很多厂家采用76x4或者干脆使用高频焊管代替,无缝钢管和高频焊管每吨相差一千多),采用气体保护焊结设备焊接。
电气甘肃天水电气元件(普通施耐德、人民电器没只接触器在几十元至一百元左右,而天水接触器则需要五百多元一只)。
防坠安全装置采用上海建科院防坠装置SAJ30-1.2(SAJ40-1.2)。
传动装置放置在笼子的顶部,以创造更多的内部空间和较低的机械振动。
我们采用我们采用优质先进的低噪节能双机组传动板总成。
减速器使用6模涡轮变速箱、使用寿命长(一般厂家使用4模)。
通讯(选配)自动停层装置,上下呼叫联系装置。
超载保护器根据建设部安全规定已配超载保护器。
电箱线路布局合理,简单明了。
附墙形式直接附墙SC系列施工升降机主要技术参数参数名称SC100 SC100/ SC200 SC200/200100额定载重量,kg 1000 1000/1000 2000 2000/2000 额定起升速度m/min33 33 33 33额定载人数12 12/12 24 24/24 电机功率2*11/1*15 2*2*11/2*1*15 2*15 2*2*15吊笼尺寸,m 3*1.3*2.73*1.3*2.73*1.3*2.73*1.3*2.7吊笼重量kg1500 1500 1500 1500 标准节重量kg 163 163 163 163标准节尺寸mm 650*650*1508650*650*1508650*650*1508650*650*1508配重重量kg吊杆额定起重量kg200 200 200 200底笼外型尺寸mm 3100*4200 3100*4200 3100*4200 3100*4200SC200/200(双笼二吨)60米高度上海交货含税价26万元,每增减10米为2万元;SC200(单笼二吨) 60米高度上海交货含税价22万元,每增减10米为1.8万元;SC100/100(双笼一吨)60米高度上海交货含税价25万元,每增减10米为2万元;SC100(单笼一吨) 60米高度上海交货含税价21万元,每增减10米为1.8万元;您也可登陆或百度搜索“上海宏天建筑工程设备有限公司”都有详细介绍。
施 工 升 降 机 简 介SC 系列施工升降机简介升降机简介: 升降机简介: SC 系列施工升降机为多 系列施工升降机为 多电机、 电机、齿轮齿条啮合传动, 齿轮齿条啮合传动 ,电磁盘式制动的垂直运输设备 电磁盘式制动的垂直运输设备 ;该施 工升降机导轨架实现超强设计,同时由于能够随着建筑物的升高而自身接高、分层提升的特 点,所以可以在仓库、码头、船坞、井港、桥梁、电厂、化肥厂造粒塔等建筑物上长期使用, 也可在工业与民用建筑施工中用来提升人员和物料,随着设计和制造技术的不断提升,产品 达到国内领先水平,并远销俄罗斯、坦桑尼亚、委内瑞拉、土库曼斯坦、越南、哈萨克斯坦、 菲律宾、斯里兰卡、苏丹等三十多个国家和地区;升降机的应用范围也越来越广泛。
设计标准依据: 设计标准依据: GB26557 GB26557-20 26557-2011 -2011 《 吊笼有垂直导向的人货两用施工升降机》 吊笼有垂直导向的人货两用施工升降机 》 GB26557 GB26557-20 26557-2011 -2011 《 Buildershoists for persons and materials with vertically guided cages》 cages》 主要结构原材料及配套件情况: 主要结构原材料及配套件情况: 方圆集团生产的施工升降机始终坚持选用优质原材料, 方圆集团生产的施工升降机始终坚持选用优质原材料,一流的配套部件( 一流的配套部件 (如:上海张江和万 能达电机,上海建筑科学院的防坠落安全器,天津华盛昌的专用平面二次包络减速机、方圆 减速机,浙江箭环的极限开关以及施耐德电器等等,均属于行业内最领先的配套产品);确保 整机质量的稳定性和高度的可靠性。
整机质量的稳定性和高度的可靠性。
标准节主弦管: (加强节为 Q345B) 标准节主弦管: Φ76× 76×4.5( 4.5(Q235B) Q235B) Q345B) 吊笼主槽钢: 吊笼主槽钢: 14b#( 14b#(Q235B) Q235B) 齿条材质: 齿条材质:LG60 方圆施工升降机的产品特点( : 方圆施工升降机的产品特点( 本简介仅供参考, 本简介仅供参考,如有更改殊不另行通知 ) 一. 金属结构 施工升降机应用先进的 施工升降机 应用先进的 Solid works 三维绘图软件进行产品设计 三维绘图 软件进行产品设计, 软件进行产品设计 ,主要钢结构经过优 化,既考虑钢结构的力学性能, 既考虑钢结构的力学性能,又符合使用、 又符合使用、制造、 制造、运输和安装的功能, 运输和安装的功能 ,已先后获得七项国 家专利; 家专利;最大设计高度 300 米(SCD200/200 为 150m),速度为 33~66m/min。
施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。
3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。
6.带对重7.不带对重二、吊笼内尺寸有两种:1.长*宽*高:3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益,本工程3#楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。
2.施工电梯参数主要技术性能如下:每个吊笼的额定载重量:2000kg/25人;吊笼内尺寸(长×宽×高):3.2×1.5×2.5(m);额定提升速度位0~80m/min;每个吊笼的功率:380~415V/50HZ;标准节:尺寸0.65×0.65m,高度 1.508m,重量187kg;吊笼的重量2540kg;基本单元尺寸:3.6×4.4×4.7m。
SC型施工升降机概述SC型施工升降机是一种靠齿轮齿条传动的电梯,主要用于高层建筑施工的人或货运输。
这种电梯可以非常方便地进行安装和拆卸,并可随着建筑物的增高而增高。
SC型施工升降机有非常可靠的电气和机械安全系统、是建筑施工中安全、高效的垂直运输设备。
主要型号编制说明1、SC100表示单笼,载重量为1000kg的施工升降机。
2、SC100/100表示双笼,每个吊笼载重量为1000kg的施工升降机。
3、SCD200表示单笼,带对重装置,载重量为2000kg的施工升降机。
4、SCD200/200表示双笼,带对重装置,每个吊笼载重量为2000kg的施工升降机。
5、SC110TD表示单笼,传动机械在吊笼上方,载重量为1100kg 的施工升降机。
6、SC200TD表示单笼传动机械在吊笼上方,载重量为2000kg 的施工升降机。
7、SC200/200TD表示双笼,传动机械在吊笼上方,每个吊笼载重量为2000kg。
8、SCD200/200TD表示双笼,带对重装置,传动机械在吊笼上方,每个吊笼载重量为2000kg。
9、SCD200/200G表示双笼,带对重装置,每个吊笼载重量为2000kg的高速施工升降机。
10、SCQ200/200TD表示双笼,传动机械在吊笼上方,每个吊笼载重量为2000kg,导轨架倾斜。
注:1、型号中带“TD”者为传动装置在吊笼顶部;2、型号中带“C”者为变频高速升降机;3、型号中带“GS”者为SEW传动机械的变频高速升降机;4、型号中带“GZ”者为变频中高速升降机;5、型号中数字前带“D”者为带对重升降机;6、型号中数字前带“Q”者为倾斜或曲线式升降机;7、额号载重量,提升速度,吊笼尺寸等参数按客户要求制定。
SC 200×200施工升降机使用说明书通过高强度螺栓M24×230连接组成,螺栓预紧力不小于30kg.m。
标准节由无缝钢管、角钢、钢管等焊接而成,其上装有齿条,通过三个内六角螺钉紧固,齿条可拆换。
标准节四根主弦杆下端焊有止口,齿条下端设有弹簧柱销,以便标准节安装时准确定位。
标准节截面尺寸为□650×650mm的正方形截面。
导轨架通过附着架与建筑物联接。
2:驱动体:驱动体是将驱动单元之间及驱动单元与整体结构之间联接起来的部件,它将驱动单元产生的驱动力传递给吊笼,使之能够上下运行。
3:驱动单元:驱动单元是升降机运行的动力部分,该机由三组驱动单元同时工作,共同作用,带动升降机自重部分及吊笼内载荷(或施工人员)上下运行。
驱动单元由驱动齿轮、减速器、联轴器、梅花形联轴器弹性块、制动电机等组成。
减速器为平面包络环面蜗杆减速器,具有结构紧凑、承载能力高、机械效率高、使用寿命长、工作平稳等特点。
联轴器为挠爪式,两联轴器间有橡胶缓冲块以减轻运行时的冲击和振动。
电动机为YZZ132L-4型起重用盘式制动三相异步电机,其制动器电磁铁可随制动盘的磨损实现自动跟踪,且制动力矩可调。
4:电器系统:电器系统是升降机的机械指挥部分,升降机的所有动作都是由电器系统来指挥的,电器系统包括上电器箱、下电器箱、司机室操纵台及主控制电缆等。
5:安全器座板:安全器座板是安全器与其它结构的联接部件,其上装有防坠安全器。
如果吊笼由于意外原因而超速下降时,安全器座板可以承受制停吊笼所产生的冲击力。
6:防坠安全器:SAJ4.0-1.2(SC)防坠安全器运用了甩块啮入无冲击、无需拆机便可检查摩擦制动带的磨损量等先进技术。
当吊笼意外超速下降时可将吊笼平稳制停在导轨架上,并切断控制电源,确保人员和设备的安全。
安全器的激发速度在出厂时都已调整正确并打好铅封,用户不得擅自打开安全器,否则后果自负。
在安全器铭牌上标有使用期限,当达到使用期限后应送交国家指定检验部门进行重新校验标定。

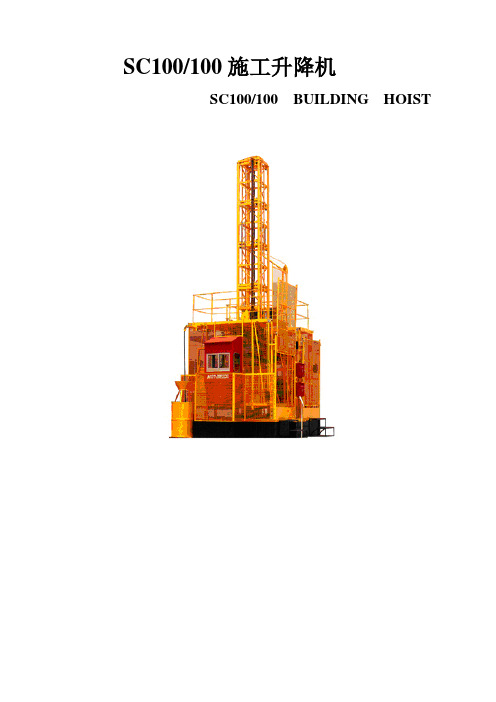

SC100/100施工升降机
SC100/100 BUILDING HOIST
SC100/100是双吊笼、无对重、采用齿轮齿条啮合传动、在建筑施工时用以输送人员和物料的垂直输送设备。
该升降机运行稳定,安全装置齐全,主要由吊笼、底架、标准节、传动装置、防坠安全器,限位装置、附着装置,电气控制系统等组成。
根据需要还可以配置超载保护器及楼层呼叫系统。
因其具有传动平稳,噪音低,寿命长,安全高效,性价比优异等特点可完全替代各种物料提升机,在建筑施工中得以广泛使用。
SC100型双笼施工升降机
我公司生产的该产品具备完善可靠的电气、机械连锁安全装置:门安全开关、上下限位开关、极限开关、相序保护继电器等机电连锁开关、先进的渐进式防坠安全器,安全设计完全达到国家标准要求。
配件齐全,主要部件如标准节、齿轮、齿条、减速机、电机、联轴器、防坠器、机械轮等均可互换。
在多年使用经验的基础上已发展完善了多种不同配置机型可
供用户实际选择。
【技术性能参数】【主要结构惊尺寸】。
山东九虹重工有限公司0000000
SC100/100型施工升降机是中国建筑科学研究院建筑机械化研究分院最新设计推出的新一代施工升降机产品。
SC100/100型施工升降机是一种依靠齿轮齿条传动的物料提升机,主要用于高层建筑的货物运输,整机的工作级别为A8。
本机有非常可靠的电气和机械安全系统,是建筑施工中安全、高效的春之运输设备。
我公司在原有设计的基础上,根据用户的不同需要做出了各方面的改进,增加了多种配置:变频系统、监控装置、层停保护装置、无线楼层呼叫装置、GPS 定位装置、选层系统、微电脑风速装置等,用户根据需要可进行选择。
00000000
序号项目单位参数备注
1 额定载重量KG 1000/1000
2 额定提升速度m/min 26.4
3 额定提升高度m 150 按客户要求确定
4 吊笼净空(长*款*高)m 3*1.5*2.5
5 电动机型号YZZ132M-4
6 电机总功率KW 11*2
7 工作电流 A 24
8 减速机传动比1:20
9 防坠安全器SAJ30-1.2A
10 自由端高度m 7.5 100米以下
11 标准节重量KG 150 主弦杆76*4.5
12 整机自重t 23 按150米高
13 外廓尺寸mm 5500*3450 00000。
施工升降机的型号及分类
施工升降机是一种可分层输送各种建筑材料和施工人员的客货两用电梯,因施工升降机的导轨附着于建筑结构的外侧,又称为外用电梯。
它能随着建筑物的施工高度相应接高而不用缆风拉结,因而是高层建筑中比较理想的垂直运输机械,它与塔式起重机配套使用。
(一)施工升降机的分类
按用途分为人货两用和货用两种施工升降机。
按构造分为单笼式和双笼式两种:单笼式施工升降机,单侧有一个吊笼,适用于输送量小的建筑物;双笼式施工升降机,双侧各有一个吊笼,适用于输送量大的建筑物。
按提升方式分为齿轮齿条式、钢丝绳式和混合式三种。
① 齿轮齿条式施工升降机,吊笼通过齿轮和齿条啮合的方式做升降运动。
其结构简单,传动平稳,已为较多的机型所采用。
② 钢丝绳式施工升降机,吊笼由钢丝绳牵引的方式做升降运动。
早期施工升降机都采用此方式,现巳较少采用。
③ 混合式施工升降机,一个吊笼由齿轮齿条驱动,另一个吊笼由钢丝绳牵引。
其构造复杂,已很少采用。
接下来就为大家着重介绍下,现如今广泛应用的由北京金鼎盛生产的齿轮齿条式施工升降机。
本产品采取了国内外先进技术,设计新颖,结构合理,操作简便,装拆方便,工作安全可靠,是现代建筑施工理想的垂直运输设备。
北京金鼎盛生产的施工升降机,大量采用了国内外名牌电器元件和传动机构的主配件,钢结构全部采用优质钢材,经CO2气体保护焊接而成,并设置了各种完善的安全联锁装置,没有安全开关,断路保护开关,上下限位和极限开关等先进的机电互锁开关,配套国内名牌防坠安全器,安全保护钩,其安全设计和配置完全符合国家标准。
1)安全保护装置齐全的,可靠,设有国家专利技术的防坠安全器,使本机工作可靠性矩同类产品之首。
2)组合式设计,经过不同搭配,可组合出不同速度,不同起重量的升降机规格,产品的标准性,实用性及通用化程度大大提高。
3)运行平稳,乘坐舒适,由于本机将驱动单元置于笼顶上方,使笼内净重增大,同时也使传动更加平稳,机械振动更小,给施工操作人员带来一个安全,舒适,宽敞的环境。
4)改进型吊笼采用冲孔铝板进行装饰是本机视觉美观,自重减轻,机械震动更小,运行更平稳,乘坐更舒适。
5)电路故障自诊断,多种故障一目了然,使电器维护更加方便
经过上述表述,相信大家对施工升降机的了解又加深了一点!。
