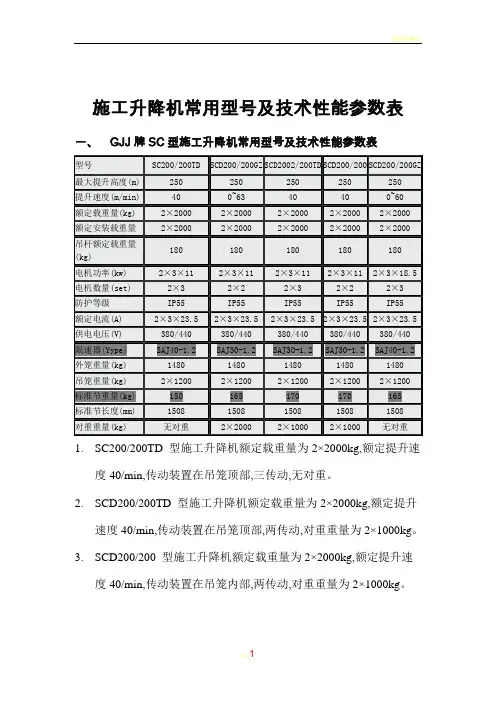

施工升降机常用型号及技术性能全参数表

施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。

2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。

3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。

4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。

5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。

6.带对重7.不带对重二、吊笼内尺寸有两种：1.长*宽*高：3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。

2.施工电梯参数主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。

SC200/200系列施工升降机
SC200/200施工升降机性能参数表
SC200/200系列施工升降机
SC200/200系列施工升降机是中国建筑科学研究院建筑机械化分院设计，由我厂开发生产的新一代升降机产品，它具有技术性能先进，使用安全可靠，维护保养方便等显著特点。

该施工升降机广泛应用于建筑施工等领域，如工业与民用建筑，桥梁施工、井下施工、大型烟囱施工及船舶工业等场所，适用垂直运输物料及人员，作为永久性或半永久性的电梯还可用于仓库、高塔等不同场合。

该施工升降机特点如下
1、安全装置齐全，设有防坠安全器、短路保
护、缺相保护、断相保护、吊笼上、下限位及极限
开关，底笼门配有电气及机械联锁保护等，确保升
降机安全运行。

2、运行平稳，乘坐舒适。

由于本机将驱动单元置于笼顶上方，使笼内净空间增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。

3、传动方式采用二驱动（二电机、二减速机）与三驱动（三电机、三减速机）两种方式。

传动时两套装置各自独立，每台电机均装有直流电磁制动器，且制动摩擦附有自动跟踪，调整间隙的功能，从而改善了制动性能，使其平稳可靠；减速机为平面二次包络环面涡轮蜗杆减速机，具有体积少、效率高、承载力大、使用寿命长等优点，其使用寿命为普通涡轮付的4~5倍。

4、电气线路简洁化，操作维修方便，故障率低。

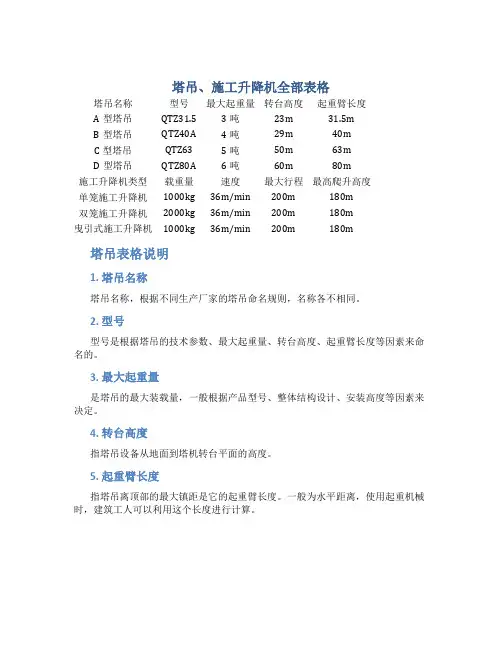

塔吊、施工升降机全部表格塔吊名称型号最大起重量转台高度起重臂长度A型塔吊QTZ31.5 3吨23m 31.5mB型塔吊QTZ40A 4吨29m 40mC型塔吊QTZ63 5吨50m 63mD型塔吊QTZ80A 6吨60m 80m施工升降机类型载重量速度最大行程最高爬升高度单笼施工升降机1000kg 36m/min 200m 180m双笼施工升降机2000kg 36m/min 200m 180m曳引式施工升降机1000kg 36m/min 200m 180m 塔吊表格说明1. 塔吊名称塔吊名称，根据不同生产厂家的塔吊命名规则，名称各不相同。

2. 型号型号是根据塔吊的技术参数、最大起重量、转台高度、起重臂长度等因素来命名的。

3. 最大起重量是塔吊的最大装载量，一般根据产品型号、整体结构设计、安装高度等因素来决定。

4. 转台高度指塔吊设备从地面到塔机转台平面的高度。

5. 起重臂长度指塔吊离顶部的最大镇距是它的起重臂长度。

一般为水平距离，使用起重机械时，建筑工人可以利用这个长度进行计算。

施工升降机表格说明1. 施工升降机类型施工升降机，根据不同的工地需求、设计规格和相关标准，分为单笼式、双笼式、曳引式等不同类型。

2. 载重量载重量，即施工升降机最大承载重量，根据产品设计、构造和标准规定等因素来决定。

3. 速度指施工升降机上下升降的速度，一般由技术参数、配套电气、设备功率、执行电子、控制电路等因素决定。

4. 最大行程最大行程是指施工升降机在垂直方向上运行的距离。

5. 最高爬升高度是指施工升降机最高能爬升到的高度。

一般受到运行环境、设备参数等因素的影响。

施工升降电梯(图)规格介绍SC系列施工升降机简介施工升降机广泛应用于工业与民用建筑，桥梁施工、井下施工、大型烟囱施工及船泊工业等场地，适用垂直运输物料及人员，作为永久性或半永久性的电梯还可用于仓库、高塔等不同场合。

具有性能稳定、安全可靠、搬运灵活、适应性强等特点，提高工效、降低施工人员的劳动强度。

SC系列施工升降机主要技术参数SC series of building lifter main technical parameters一匹马利用绳索通过固定在高处的滑轮将一个重75kg的箱子向上提起,马儿向前走一米,那么这一过程中所做的功我们称之为1马力,"马力"，顾名思义是马的力量。

那么，是什么马的力量呢？又是怎么叫成"马力"这个名称的呢？1765年，英国人瓦特发明了世界上第一台蒸汽机，从此，人类进入了"蒸汽时代"。

蒸汽机的实际应用，最早是在煤矿上开始的。

一家煤矿矿主，想用蒸汽机来代替马匹提水，就向瓦特定购了一台蒸汔机。

瓦特为了设计制造这样的"机械马"，便测量了一匹健壮的马的功率，结果是这匹马能把70kg重的水用1m/s的速度向上拉起来，也就是说这匹马的功率是70kg.m/s，瓦特根据这个功率制造出功率为75kgm/s的蒸汽机，并把这种蒸汽机的功率称作一"马力"。

这就是"马力"名称的由来。

"马力"的来源虽然是对照马的工作能力来决定的，但是马的能力各有不同，普通的马，一般说来只有0.4至0.6马力。

现在，"马力"已经成为发动机功率的专用名词了。

马力的由来，还有一段小故事。

18 世纪后半叶，由于改进蒸汽机而出名的英国发明家瓦特(1736-1819)，为了找到功率的计量单位，日夜冥思苦恕。

有一天，他从邻近的酒坊里借了一匹特别强壮的马，找来一根绳子，绳子的一头套在马上，另一头绕过定滑轮绑在1000 磅的重物上。

施工电梯主要性能参数表
外形尺寸等参数与实物不符时，以实物为准！
施工升降机基础
１）基础承载能力计算：
基础承载能力P=(吊笼质量+底笼质量+导轨架质量+对重质量+载荷)×2.1（KN）
如果基础能分别承受最大压力为46t（单笼120米）和56t（双笼120米）则该基础符合单双笼升降机基础的要求。

同时要求安装中心基础地面约1.2平方米范围内承受的压力不得小于0.15Ma。

2）基础与周围地面的高度关系(见下图)：如果将地面挖下一定深度，这样混凝土基础稍低于地面，在安装完施工升降机后，无门坎可直接推车进吊笼，但必须设置排水装置。

3）升降机正常使用空间尺寸为：5.6米×4.6米，在此范围内不允许
基础高度关系
3）基础布置(见下页图)：
基础要求:
①地脚螺栓预埋件要与基础孔内钢筋有交叉联系,混凝土采用C35
②单笼A向建筑物应离基础基准面B大于3500，双笼A向尺寸5600
范围内不得有建筑物；
③在打基础前应根据附墙形式及建筑物附着点的情况确定好导轨架
中心到附墙点距离。

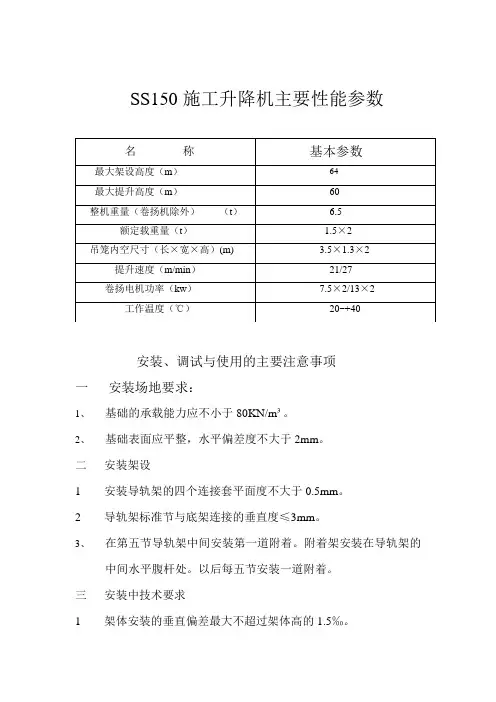

SS150施工升降机主要性能参数
安装、调试与使用的主要注意事项
一安装场地要求：
1、基础的承载能力应不小于80KN/m³。

2、基础表面应平整，水平偏差度不大于2mm。

二安装架设
1 安装导轨架的四个连接套平面度不大于0.5mm。

2 导轨架标准节与底架连接的垂直度≤3mm。

3、在第五节导轨架中间安装第一道附着。

附着架安装在导轨架的
中间水平腹杆处。

以后每五节安装一道附着。

三安装中技术要求
1 架体安装的垂直偏差最大不超过架体高的1.5‰。

2 井架截面内，两对角线长度差不超过最大边长的名义尺寸的3‰。

3 导轨接点截错位不大于1mm。

四调试
1 起升机构：当吊笼在最底部时起升机构卷筒应保留最少三圈钢丝
绳。

2 高度限制器：调整下限位时吊笼达到最低端钢丝绳不放松；调上
限位时吊笼最上部保留1.6m的安全距离。

3 重量限制器：调整起重量达到最大起重量的100—110%时，发出
报警信号，切断电源。

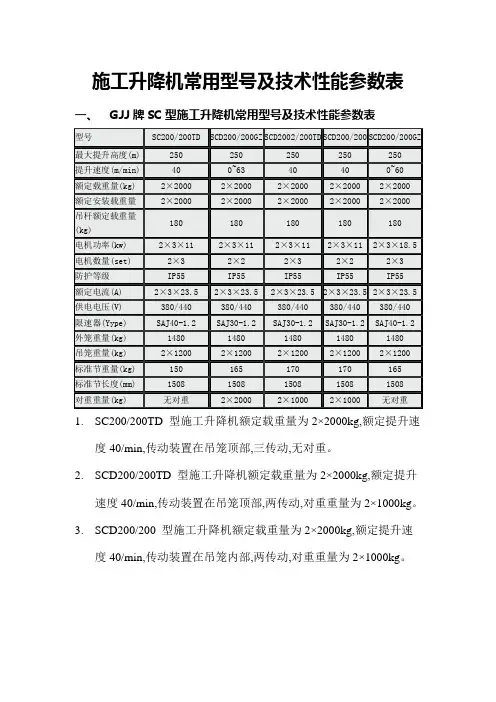

施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。

2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。

3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。

4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。

5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。

6.带对重7.不带对重二、吊笼内尺寸有两种：1.长*宽*高：3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。

2.施工电梯参数主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。

GJJ牌SC型施工升降机常用型号及技术性能参数表1SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。

SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。

SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。

SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。

SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度频升降机带对重型号额定载重量提升速度电机功率对重重量防坠安全器型号SCD200/200 2×2000 36 2×2×11 2×1000 SAJ30-1.2SCD200/200TD 2×2000 36 2×2×11 2×1000 SAJ30-1.2SCD270/270TD 2×2700 36 2×3×11 2×1000 SAJ40-1.22SCD320/320TD 2×3200 36 2×3×11 2×1200 SAJ40-1.2不带对重型号额定载重量提升速度电机功率对重重量防坠安全器型号SC100/100 2×1000 36 2×2×11 0 SAJ30-1.2SC100/100TD 2×1000 36 2×2×11 0 SAJ30-1.2SC150/150 2×1500 36 2×2×15 0 SAJ40-1.2SC150/150TD 2×1500 36 2×3×15 0 SAJ40-1.2SC200/200TD 2×2000 36 2×3×11 0 SAJ40-1.2SC270/270TD 2×2700 36 2×3×15 0 SAJ50-1.2SC320/320TD 2×3200 36 2×3×18.5 0 SAJ50-1.2吊笼内尺寸有两种：长*宽*高：3.2*1.5*2.53.0*1.3*2.5施工电梯选型及参数1、施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。

GJJ牌SC型施工升降机常用型号及技术性能参数表SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。

SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。

SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。

SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。

SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度频升降机带对重型号额定载重量提升速度电机功率对重重量防坠安全器型号SCD200/200 2×2000 36 2×2×11 2×1000 SAJ30-1.2SCD200/200TD 2×2000 36 2×2×11 2×1000 SAJ30-1.2SCD270/270TD 2×2700 36 2×3×11 2×1000 SAJ40-1.2SCD320/320TD 2×3200 36 2×3×11 2×1200 SAJ40-1.2不带对重型号额定载重量提升速度电机功率对重重量防坠安全器型号SC100/100 2×1000 36 2×2×11 0 SAJ30-1.2SC100/100TD 2×1000 36 2×2×11 0 SAJ30-1.2SC150/150 2×1500 36 2×2×15 0 SAJ40-1.2SC150/150TD 2×1500 36 2×3×15 0 SAJ40-1.2SC200/200TD 2×2000 36 2×3×11 0 SAJ40-1.2SC270/270TD 2×2700 36 2×3×15 0 SAJ50-1.2SC320/320TD 2×3200 36 2×3×18.5 0 SAJ50-1.2吊笼内尺寸有两种：长*宽*高：3.2*1.5*2.53.0*1.3*2.5施工电梯选型及参数1、施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。

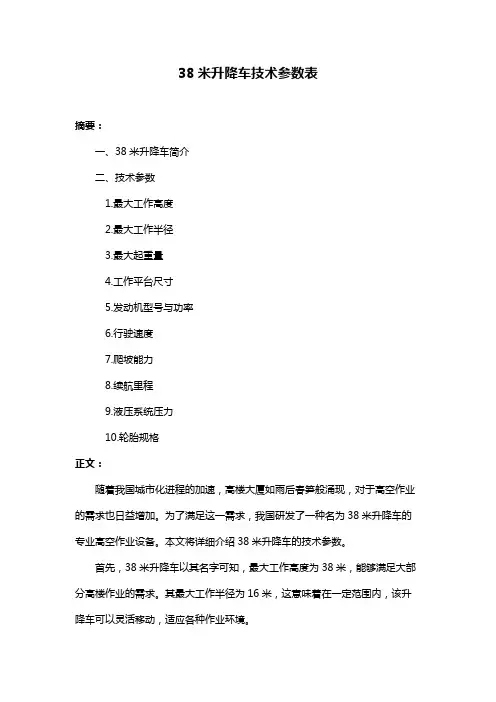

38米升降车技术参数表
摘要：
一、38米升降车简介
二、技术参数
1.最大工作高度
2.最大工作半径
3.最大起重量
4.工作平台尺寸
5.发动机型号与功率
6.行驶速度
7.爬坡能力
8.续航里程
9.液压系统压力
10.轮胎规格
正文：
随着我国城市化进程的加速，高楼大厦如雨后春笋般涌现，对于高空作业的需求也日益增加。

为了满足这一需求，我国研发了一种名为38米升降车的专业高空作业设备。

本文将详细介绍38米升降车的技术参数。

首先，38米升降车以其名字可知，最大工作高度为38米，能够满足大部分高楼作业的需求。

其最大工作半径为16米，这意味着在一定范围内，该升降车可以灵活移动，适应各种作业环境。

在起重量方面，38米升降车的最大起重量为2000千克，可以胜任各种重物的吊装工作。

工作平台尺寸为2.5米长、1.5米宽，足够容纳一名操作员和一些必要的工具设备。

38米升降车采用一款发动机型号，功率为30千瓦，为升降车提供足够的动力。

行驶速度方面，该升降车最高行驶速度为50公里/小时，满足快速移动的需求。

同时，其爬坡能力达到16%，使得升降车在斜坡上仍具有良好的通过性能。

在续航里程方面，38米升降车的续航里程可达200公里，减少了因频繁加油而影响工作效率的问题。

液压系统压力为160bar，保证了升降车的稳定性和安全性。

最后，38米升降车的轮胎规格为12.00-20，具有较高的承载能力和稳定性。

施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。

2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。

3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。

4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。

5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。

6.带对重7.不带对重二、吊笼内尺寸有两种：1.长*宽*高：3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。

2.施工电梯参数主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。

SS150施工升降机主要性能参数
安装、调试与使用的主要注意事项
一安装场地要求：
1、基础的承载能力应不小于80KN/m³。

2、基础表面应平整，水平偏差度不大于2mm。

二安装架设
1 安装导轨架的四个连接套平面度不大于0.5mm。

2 导轨架标准节与底架连接的垂直度≤3mm。

3、在第五节导轨架中间安装第一道附着。

附着架安装在导轨架的
中间水平腹杆处。

以后每五节安装一道附着。

三安装中技术要求
1 架体安装的垂直偏差最大不超过架体高的1.5‰。

2 井架截面内，两对角线长度差不超过最大边长的名义尺寸的3‰。

3 导轨接点截错位不大于1mm。

四调试
1 起升机构：当吊笼在最底部时起升机构卷筒应保留最少三圈钢丝
绳。

2 高度限制器：调整下限位时吊笼达到最低端钢丝绳不放松；调上
限位时吊笼最上部保留1.6m的安全距离。

3 重量限制器：调整起重量达到最大起重量的100—110%时，发出
报警信号，切断电源。

施工升降机常用型号及技术性能参数表一、GJJ牌SC型施工升降机常用型号及技术性能参数表1.SC200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。

2.SCD200/200TD 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。

3.SCD200/200 型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。

4.SCD200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。

5.SC200/200GZ 型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度升降机。

6.带对重7.不带对重二、吊笼内尺寸有两种：1.长*宽*高：3.2*1.5*2.52. 3.0*1.3*2.5三、施工电梯选型及参数1.施工电梯选型综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。

2.施工电梯参数主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度 1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。

高立牌SSD100/100型施工升降机我公司生产的SSD100/100型施工升降机，是一款新型的垂直运输机械，SSD100/100 安全节能型人货两用施工升降机经国家技术监督总局检测通过：节电是同类产品的4.05倍，它引用室内电梯技术，采用曳引驱动系统，与齿轮式施工升降机比较有以下明显优势：一、安全系数高。

SSD型施工升降机采用三层保护措施，各自独立，以确保机械的绝对安全。

1、每个吊笼有4条钢丝绳拉动，每根钢丝绳承受的拉力是9吨，4×9就是36吨拉力，而每个吊笼加上承载重量不到3吨,4根钢丝绳所承载的安全系数为12倍；2、装有匀速安全器。

匀速安全器装在曳引机的输入轴上，匀速安全器是重要的安全装置。

它的作用是限制运行速度。

当超额定速度下坠时，设置在曳引机输入轴上的离心式限速装置自动打开，离心块与制动鼓发生摩擦，逐渐与制动鼓结合，当达到一定速度时制动力和下滑力平衡，从而使吊笼或配重在设定速度下匀速下滑，下滑速度为额定速度的1.2倍，其双向限速机构针对吊笼和配重均能作用；3、防坠安全器。

防坠安全器是我公司自行研发的渐进式的防坠安全器，取得了国家专利产品。

原理：当吊笼向下超速行驶时达到额定速度30%时，最低标准件下面的限速器甩块离心力加大，触发卡把绳轮制停，并带动拉杆和弹簧装置，卡住绳轮上的钢丝绳，制动它移动。

这时钢丝绳就把安全钳的触发装置拉起，安全钳受拉力的作用向上运动，由于安全钳本身具有角度的斜形楔块，并受到斜形外套的限制，随着速度和重力的增加，从而使制动力加大。

二、节省电耗SSD型施工升降机整机功率为15KW，而齿轮式的是66KW，每小时省51KW每天按10小时，每天可节电500度，每度电按1元计算，每天省电500元，每月省电15000元，每年按10个月计省电15万元。

三、维护成本低。

1、由于SSD型施工升降机采用的是2.5平方钢芯控制电缆，而齿轮式升降机使用的是麻芯电缆比，极大的降低了电缆的损耗；2、SSD型升降机由于采用变频式控制，极大延长了电器的使用寿命，从而降低了维护成本。

SC 200×200施工升降机使用说明书通过高强度螺栓M24×230连接组成，螺栓预紧力不小于30kg.m。

标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，通过三个内六角螺钉紧固，齿条可拆换。

标准节四根主弦杆下端焊有止口，齿条下端设有弹簧柱销，以便标准节安装时准确定位。

标准节截面尺寸为□650×650mm的正方形截面。

导轨架通过附着架与建筑物联接。

2：驱动体：驱动体是将驱动单元之间及驱动单元与整体结构之间联接起来的部件，它将驱动单元产生的驱动力传递给吊笼，使之能够上下运行。

3：驱动单元：驱动单元是升降机运行的动力部分，该机由三组驱动单元同时工作，共同作用，带动升降机自重部分及吊笼内载荷（或施工人员）上下运行。

驱动单元由驱动齿轮、减速器、联轴器、梅花形联轴器弹性块、制动电机等组成。

减速器为平面包络环面蜗杆减速器，具有结构紧凑、承载能力高、机械效率高、使用寿命长、工作平稳等特点。

联轴器为挠爪式，两联轴器间有橡胶缓冲块以减轻运行时的冲击和振动。

电动机为YZZ132L－4型起重用盘式制动三相异步电机，其制动器电磁铁可随制动盘的磨损实现自动跟踪，且制动力矩可调。

4：电器系统：电器系统是升降机的机械指挥部分，升降机的所有动作都是由电器系统来指挥的，电器系统包括上电器箱、下电器箱、司机室操纵台及主控制电缆等。

5：安全器座板：安全器座板是安全器与其它结构的联接部件，其上装有防坠安全器。

如果吊笼由于意外原因而超速下降时,安全器座板可以承受制停吊笼所产生的冲击力。

6：防坠安全器：SAJ4.0-1.2（SC）防坠安全器运用了甩块啮入无冲击、无需拆机便可检查摩擦制动带的磨损量等先进技术。

当吊笼意外超速下降时可将吊笼平稳制停在导轨架上，并切断控制电源，确保人员和设备的安全。

安全器的激发速度在出厂时都已调整正确并打好铅封，用户不得擅自打开安全器，否则后果自负。

在安全器铭牌上标有使用期限，当达到使用期限后应送交国家指定检验部门进行重新校验标定。

施工升降机常用型号及技术性能参数表一、GJJ 牌 SC 型施工升降机常用型号及技术性能参数表型号SC200/200TD SCD200/200GZSCD2002/200TDSCD200/200 SCD200/200GZ 最大提升高度 (m)250250250250250提升速度 (m/min)400~6340400~60额定载重量 (kg)2×20002×20002×20002×20002×2000额定安装载重量2×20002×20002×20002×20002×2000吊杆额定载重量180180180180180 (kg)电机功率 (kw)2×3×112×3×112×3×112×3×112×3×18.5电机数量 (set)2×32×22×32×22×3防护等级IP55IP55IP55IP55IP55额定电流 (A)2×3×23.52×3×23.52×3×23.52×3×23.5 2×3×23.5供电电压 (V)380/440380/440380/440380/440380/440限速器 (Yype)SAJ40-1.2SAJ30-1.2SAJ30-1.2SAJ30-1.2SAJ40-1.2外笼重量 (kg)14801480148014801480吊笼重量 (kg)2×12002×12002×12002×12002×1200标准节重量 (kg)150165170170165标准节长度 (mm)15081508150815081508对重重量 (kg)无对重2×20002×10002×1000无对重1.SC200/200TD 型施工升降机额定载重量为 2×2000kg,额定提升速度40/min,传动装置在吊笼顶部 ,三传动 ,无对重。
