TPC7062K与S7-300PLC以太网通讯的实现

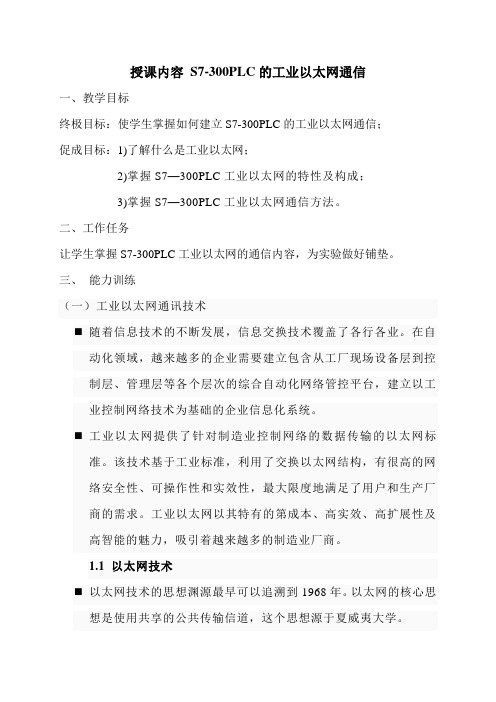

授课内容S7-300PLC的工业以太网通信一、教学目标终极目标：使学生掌握如何建立S7-300PLC的工业以太网通信；促成目标：1)了解什么是工业以太网；2)掌握S7—300PLC工业以太网的特性及构成；3)掌握S7—300PLC工业以太网通信方法。

二、工作任务让学生掌握S7-300PLC工业以太网的通信内容，为实验做好铺垫。

三、能力训练（一）工业以太网通讯技术⏹随着信息技术的不断发展，信息交换技术覆盖了各行各业。

在自动化领域，越来越多的企业需要建立包含从工厂现场设备层到控制层、管理层等各个层次的综合自动化网络管控平台，建立以工业控制网络技术为基础的企业信息化系统。

⏹工业以太网提供了针对制造业控制网络的数据传输的以太网标准。

该技术基于工业标准，利用了交换以太网结构，有很高的网络安全性、可操作性和实效性，最大限度地满足了用户和生产厂商的需求。

工业以太网以其特有的第成本、高实效、高扩展性及高智能的魅力，吸引着越来越多的制造业厂商。

1.1 以太网技术⏹以太网技术的思想渊源最早可以追溯到1968年。

以太网的核心思想是使用共享的公共传输信道，这个思想源于夏威夷大学。

⏹在局域网家族中，以太网是指遵循IEEE 802.3标准，可以在光缆和双绞线上传输的网络。

以太网也是当前主要应用的一种局域网（Local Area Network）类型。

目前的以太网按照传输速率大致分为以下四种：⏹10Base-T 以太网——传输介质是铜轴电缆，传输速率为10Mbit/s；⏹快速以太网——传输速率为100Mbit/s，采用光缆或双绞线作为传输介质，兼容10Base-T 以太网；⏹Gigabit 以太网——扩展的以太网协议，传输速率为1Gbit/s,采用光缆或双绞线作为传输介质，基于当前的以太网标准，兼容10Mbit/s以太网和100Mbit/s以太网的交换机和路由器设备；⏹10Gigabit以太网——2002年6月发布，是一种更快的以太网技术。

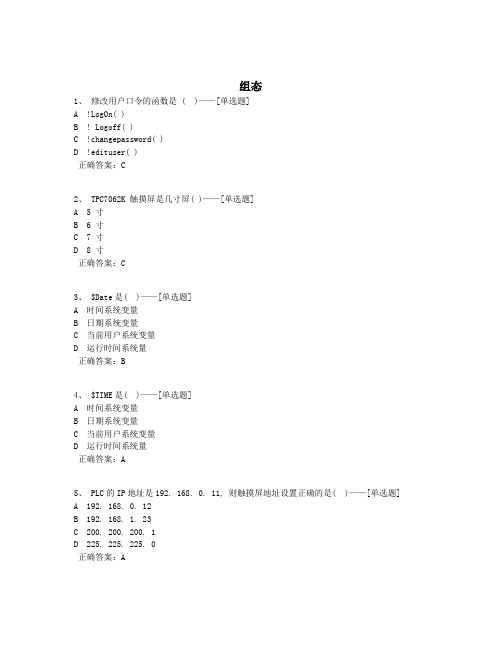

组态1、修改用户口令的函数是 ( )——[单选题]A !LogOn( )B ! Logoff( )C !changepassword( )D !edituser( )正确答案：C2、 TPC7062K 触摸屏是几寸屏( )——[单选题]A 5 寸B 6 寸C 7 寸D 8 寸正确答案：C3、 $Date是( )——[单选题]A 时间系统变量B 日期系统变量C 当前用户系统变量D 运行时间系统量正确答案：B4、 $TIME是( )——[单选题]A 时间系统变量B 日期系统变量C 当前用户系统变量D 运行时间系统量正确答案：A5、 PLC的IP地址是192. 168. 0. 11, 则触摸屏地址设置正确的是( )——[单选题]A 192. 168. 0. 12B 192. 168. 1. 23C 200. 200. 200. 1D 225. 225. 225. 0正确答案：A6、 PLC的BOOL型数据对于触摸屏中的( )——[单选题]A 数值型B 字符型C 开关型D 组对象正确答案：C7、 PLC的INT型数据对于触摸屏中的( )——[单选题]A 数值型B 字符型C 开关型D 组对象正确答案：A8、当前用户的系统变量是( )——[单选题]A dataB timerC usernameD runtime正确答案：C9、现场总线与一般网络标准比较, 其最大的特点是( )——[单选题]A 速度快B 实时性好C 抗干扰能力强D 成本低正确答案：B10、现场总线的分类有几种?()——[单选题]A 4B 5C 6D 7正确答案：C11、现场总线的分类有几种?()——[单选题]A 4B 5D 7正确答案：C12、模拟运行工程,快捷键是()?——[单选题]A F1B F3C F5D F7正确答案：C13、在设置调节阀属性时,设置当“表达式非零是,对应图符可见”,下面哪种情况,调节阀可见?()——[单选题]A 调节阀=1B 调节阀=0C 调节阀=2D 调节阀=3正确答案：A14、如何组态“储藏罐”?()——[单选题]A 在“工具箱”中选择“插入元件”B 在“工件箱”中选择“位图”正确答案：A15、如何在工程中添加控件对象?()——[单选题]A 在“工具箱”中选择“插入元件”B 在“工件箱”中选择“位图”正确答案：A16、如何在工程画面中插入背景图片?()——[单选题]A 在“工件箱”中选择“位图”B 在“工具箱”中选择“插入元件”正确答案：A17、以下哪个控件可以用来设置报警显示?()——[单选题]ABD正确答案：A18、针对“!SetAlmValue(液位2,10,3)”脚本,那种描述正确?( )——[单选题]A 设置液位2的上限为3。

S7 200和S7 300之间的以太网通讯案例一、S7 200 客户端的配置第一步：新建一个项目打开以太网向导打开Step7-Micro/WIN，在项目管理器中找到“工具”菜单，单击其下的“以太网向导”。

如图3-1所示。

之后打开的以太网向导对话框如图3-2所示，通过该向导，可以配置CP243-1通信处理器模块，以便将S7-200 PLC连接到工业以太网上。

第二步：读取CP243-1模块位置号在图3-3中，可以指定CP243-1在机架上相对于PLC的位置：直接与PLC通过扩展总线连接的模块处于0号位置，紧随其后的依次为1号、2号等。

对于本例，由于CP243-1连接在EM277的后面，所以其模块号为1；如果不知道CP243-1确切的模块号，可以连接上通信电缆（PPI Cable），选择好下载路径，单击图3-3中的“读取模块”按钮来读取CP243-1的准确位置。

图3-1 打开以太网向导图3-2 以太网向导简介图3-3 指定机架上CP243-1所处的位置第三步：配置CP243-1参数点击图3-3中的“下一步”，为CP243-1指定IP地址。

如果网络内有BOOTP服务器，则不需要在此指定IP地址，由系统自动分配。

这里设置其中一台S7 200的IP地址为“192.168.10.50”, 设置另外一台S7 200的IP地址为“192.168.10.51”。

其内容如图3-4所示。

单击“下一步”按钮，指定模块参数的命令字节和通过CP243-1建立的连接数，如图3-5所示。

CPU222具有8入/6出14个IO点，因此附加在PLC上的输出字节地址占用了QB0，由此计算出CP243-1的模块命令字节为QB1。

指定该配置要建立的连接数为1。

第四步：配置连接在图3-6中的TSAP由两个字节组成，第一字节定义连接数，本地的TSAP的范围可填写16#02、16#10～16#FE；远程服务器的TSAP范围为16#02、16#03、16#10～16#FE；第二个字节定义了机架号和CP槽号（或模块位置）。

s7 300之间tcp通讯
如何实现一台s7300通过tcp协议读取多台s7300的数据
最佳答案
300之间的以太网通讯，这要分2种情况：
1，集成pn口的s7-300cpu之间的以太网通讯：集成pn 口的cpu之间的以太网通讯除了采用s7连接之外，还可以采用openie的方式来建立tcp连接。

相关资料如下：
《s7-300和s7-400集成pn口的s7通信》
/download/docmessage.aspx?id= 3518
《pncpu/cp的开放式通讯-openie》
/download/docmessage.aspx?id= 3449&loginid=&srno=&sendtime=
2，如果300之间的通讯都是通过以太网cp来做的话，相对来说比较简单，可以在netpro之间建立tcp的静态连接，通讯即可。

值得一提的是：如果系统内都是西门子的cpu，比如s7-300，建议是都采用以太网s7的方式，因为这样组态方便，程序处理也最简单。

而如果是和别的支持标准以太网tcp的设备通讯，那么openie的方式是首选。

昆仑通态触摸屏与S7-1200PLC以太网通讯的实现作者：***来源：《速读·中旬》2021年第07期◆摘要：昆仑通态触摸屏和西门子PLC都是工业控制中应用非常广泛的产品。

本文对昆仑通态MCGS TCP7602Ti与西门子S7-1200PLC以太网通讯进行了研究，通过以太网通讯实现了触摸屏对PLC输出端子的控制。

◆关键词：触摸屏;PLC;以太网通讯TPC7062Ti是一套先进高性能嵌入式一体化触摸屏，配置了7英寸高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏（分辨率4096×4096），同时还预装了MCGS嵌入式组态软件，具备很强的图像显示和数据处理功能。

SIMATIC S7-1200是一款紧凑型、模块化的PLC，是单机或者小型自动化控制方案的较好选择，通过简单地设计很容易实现与单屏或者多屏HMI的以太网通讯。

本文以昆仑通态TCP7602Ti和西门子S7-1200 1214C AC/DC/RLY为研究对象，触摸屏与PLC通过以太网通讯，实现触摸屏对三相异步电机的连续运行控制。

一、硬件连接本文将TCP7602Ti和西门子S7-1200通过网线与工业交换机连接到一起，为了便于编程和调试同时将电脑也连接到工业交换机，具体连接如图1所示。

为了实现设备之间的网络通讯，它们的IP地址必须在同一网段，电脑的IP地址设置为192.168.1.0，PLC的IP地址设置为192.168.1.1，触摸屏的IP地址设置为192.168.1.2。

二、触摸屏软件设置MCGS_嵌入版7.7是昆仑通态公司免费提供的超强功能的无限点组态软件，支持全系列产品，兼容Win7-64位系统，本文以他作为触摸屏画面设计软件。

打开MCGSE组态环境，新建工程选择TCP类型为TCP7602Ti。

选中工作台窗口中的设备窗口进行设备组态，打开设备管理窗口，从可选设备中增加siemens_1200，将本地IP地址改为192.168.1.2，将远端IP地址改为192.168.1.1。

wincc通过普通TCPIP和300PLC的通讯配置
以下只是针对普通的TCP/IP的一些配置，不适用于DP 和工业以太网通讯。

一、wincc的设置如下
1、计算机名称要是实际运行的计算机名称一致，不
同的话可以右键“属性”更改
2、添加通讯驱动，右键“变量管理”、“添加新的驱
动程序”，
弹出如下窗口：
选择“SIMATIC S7 Protocol Suite.chn”驱动即可。

3、添加新的连接和变量组，安装好驱动后如下图所
示：
右键“TCP/IP”、选择“添加新的驱动连接”
点击“属性”
IP地址是所要连接的CPU的IP
机架号和插槽号既是CPU的所在机架号和槽位
右键“NewConnection”、“新建组”
然后右键“NewGroup”、“新建变量”来建立数据库
至此wincc的配置完成
二、配置PG/PC接口
1、双击“PG/PC”接口
在“应用程序访问点”、“添加/删除”，如下图：
在“新建访问点”输入“CP-TCPIP”,描述可忽略
点击“添加”即可，然后选择本机的网卡
点击“诊断”、“测试”可以查看配置是否正确。

至此PG/PC接口配置完成。

三、测试通讯
可以通过“Channel Diagnosis”测试上下位是否通讯良好（首先ping必须能通）
如果通讯正常的话下图所标应为绿色“√”，红色“”表示通讯未成功。

西门子S7-200和S7-300进行的以太网通信
S7-200和S7-300进行以太网通信，使用STEP 7 Micro/WIN32中的向导进行通信的配置即可。

在命令菜单中选择工具--> 以太网向导。

第一步是对以太网通信的描述.点击下一步开始以太网配置。

在此处选择模块的位置,在线的情况下，您也可以用读取模块按钮搜寻在线的CP243-1模块。

点击下一步；
在此处填写IP地址和子网掩码。

点击下一步；
需要填写模块的连接数目，如只和CP343-1通信则在此处填写1，点击下一步。

选择此为客户机连接，远程属性TSAP （Transport Service Access Point）填写为03.02，输入343-1的IP地址.，点击数据传输按钮进入数据交换的定义。

点击新传输按钮进入设置：选择是读取数据还是写入数据。

填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址，本例中为从S7-300的MB200开始读取8个字节到vb1000开始的8个字节的区域中。

点击确认按钮：
选择CRC校验,使用缺省的时间间隔30秒,点击下一步按钮。

填写模块所占用的V存储区的起始地址。

你也可以通过Suggest Address按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。

完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和。
