井水源热泵系统设计与施工需要面对的十个参数

水源热泵地下水井施工相关说明一、水井工艺：水井是地源热泵中央空调的重要设施，因为它是整个系统的唯一能量来源。

为确保它的使用效果、使用寿命和回灌效果，工程实践中采取以下措施：1、回灌量设计：根据70年代德国相关资料记载，通过水分子同位素试验，一般地质条件下，回水层井壁截面积应是出水层截面积的四倍，方能保证井水全部自然回灌，即一口出四口回。

但这样水井数量较多，为减少数量，在以后20多年间，通过实践又发明了加压回灌和单井回灌方法，通过减少井水回灌中的渗透阻力，增加通透系数，保证井水全部回灌。

2、使用寿命设计：众所周知，水井越用越活，因此出水井工艺主要解决井水含沙量问题；而回水井不但考虑回灌也要考虑淤积，针对这一问题，就使水井兼具出回两种功能，从而在运行过程中实现自动洗井，这样水井寿命一般可达到30年以上。

3、防塌陷设计：水井之所以会塌陷，是因为回灌不好和上部没有止水。

湿陷性、半湿陷性土壤在回灌不好而淤积时容易塌陷，因此水井设计时除了保证回灌也要在水井上部止水，一般采用泥球止水和水泥砂浆止水，使水井上部20—40米既不出水也不回水，在水位保持动态平衡的情况下，确保水井周围建筑物不受影响，即打井位置不受场地所限，一般距建筑物3米以外即可。

4、水质净化设计：因井水要经过机组提供能量，为防止堵塞和腐蚀，井管要采用高压水泥管和不锈钢滤网，同时加装旋流除污器和电子水处理仪，通过物理方式保证水质；同时在水井上部采用井盖密封确保人物的通行。

5、井水节能设计：对任何建筑物而言，冷热负荷随时都在发生变化，而能量来源—井水也应随之变化，否则就会造成电能的浪费。

为此，在井水供应方面采用了温度变频控制装置，一方面节约电能，另一方面通过负荷低谷减少出水量，有助于地下传热的进行，使水温更加恒定。

人类饮用水一般为地下400米—1200米以下的中、深层地下水，因其为地壳运动过程中的封存水，基本不能再生，因而这部分水资源应限制使用；水源热泵机组用于换热的井水为100m以上浅表层地下水，仅仅用于换热而不消耗，不会对地下水造成污染，更不会影响人类饮用水。

水源热泵洗井重点难点分析
水源热泵洗井的重点难点分析主要包括以下几个方面：
1. 地质条件分析：水源热泵洗井首先需要对地质条件进行详细分析，包括地层结构、含水层分布、水源状况等。

地质条件的好坏将直接影响水源热泵的设计和建设。

2. 井选址与设计：合理选择井点位置，考虑到地下水资源的充足性、水质的适用性及排水情况等。

同时还需要进行井的设计，包括井深度、井径、井壁材料等，以满足水源热泵的需求。

3. 施工技术要求：水源热泵洗井施工技术要求较高。

要保证钻孔的垂直度、井壁的清洁度以及孔壁的稳定性，以防止井壁塌方等问题。

此外，还需要采用合适的钻井液，根据地质情况合理选择钻井方式。

4. 水质与水量监测：水源热泵洗井后，需要对取水井的水质和水量进行监测，确保水质符合使用要求，并且取水量满足热泵的运行需求。

对水质和水量进行实时监测和管理，能够及时发现问题并采取相应措施。

5. 法律法规遵守：在进行水源热泵洗井前，需要遵守相关的法律法规，包括环境保护法、水资源管理法等。

确保洗井过程符合法律法规的要求，避免环境污染或资源浪费等问题。

总之，水源热泵洗井涉及到地质、井选址、施工技术、水质监测和法律法规等方面的问题，需要进行全面的分析和解决，以确保水源热泵系统的良好运行和可持续发展。

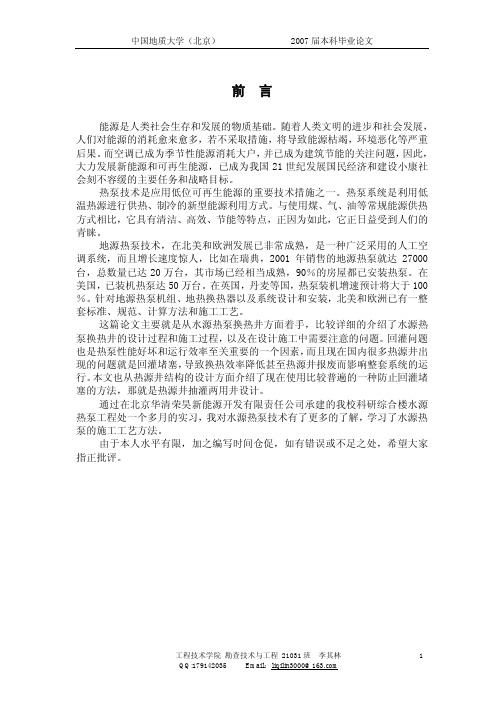

前言能源是人类社会生存和发展的物质基础。

随着人类文明的进步和社会发展，人们对能源的消耗愈来愈多，若不采取措施，将导致能源枯竭，环境恶化等严重后果。

而空调已成为季节性能源消耗大户，并已成为建筑节能的关注问题，因此，大力发展新能源和可再生能源，已成为我国21世纪发展国民经济和建设小康社会刻不容缓的主要任务和战略目标。

热泵技术是应用低位可再生能源的重要技术措施之一。

热泵系统是利用低温热源进行供热、制冷的新型能源利用方式。

与使用煤、气、油等常规能源供热方式相比，它具有清洁、高效、节能等特点，正因为如此，它正日益受到人们的青睐。

地源热泵技术，在北美和欧洲发展已非常成熟，是一种广泛采用的人工空调系统，而且增长速度惊人，比如在瑞典，2001年销售的地源热泵就达27000台，总数量已达20万台，其市场已经相当成熟，90％的房屋都已安装热泵。

在美国，已装机热泵达50万台。

在英国，丹麦等国，热泵装机增速预计将大于100％。

针对地源热泵机组、地热换热器以及系统设计和安装，北美和欧洲已有一整套标准、规范、计算方法和施工工艺。

这篇论文主要就是从水源热泵换热井方面着手，比较详细的介绍了水源热泵换热井的设计过程和施工过程，以及在设计施工中需要注意的问题。

回灌问题也是热泵性能好坏和运行效率至关重要的一个因素，而且现在国内很多热源井出现的问题就是回灌堵塞，导致换热效率降低甚至热源井报废而影响整套系统的运行。

本文也从热源井结构的设计方面介绍了现在使用比较普遍的一种防止回灌堵塞的方法，那就是热源井抽灌两用井设计。

通过在北京华清荣昊新能源开发有限责任公司承建的我校科研综合楼水源热泵工程处一个多月的实习，我对水源热泵技术有了更多的了解，学习了水源热泵的施工工艺方法。

由于本人水平有限，加之编写时间仓促，如有错误或不足之处，希望大家指正批评。

1 绪论随着经济发展和人们生活水平的提高，供热和空调已成为公共建筑和住宅的普遍需求，由此带来的能源供应紧张已经成为当今世界各国面临的一个共性问题。

水源热泵对水井的要求篇一水源热泵对水井的要求咱今天就好好唠唠水源热泵对水井的要求，这可不是闹着玩的哈！为啥要提这些要求呢？很简单，就为了让这水源热泵能顺顺溜溜地工作，给咱带来舒适的环境和高效的能源利用。

首先说说这水井的位置，你可别随便找个地儿就打井，那能行？得选个地质条件稳定的地方，要是地质不稳定，这井出问题了咋整？而且周围环境也得干净，别挨着那些污染源，不然抽上来的水不干净，这热泵还能用吗？再讲讲这水井的深度。

**深度可不能太浅了，起码得达到 XX 米以上**，要不然水量不够，热泵干转不干活，那不是白搭？还有这水井的直径，也有讲究，**直径得在 XX 厘米左右**，太小了水不够抽，太大了又浪费成本。

说到这井水的水质，那更是关键中的关键。

水里头不能有太多杂质，酸碱度也得适中，总不能是强酸强碱吧？那不得把热泵给腐蚀坏了？还有这水井的出水量，**每小时至少得有 XX 立方米**，少了可满足不了热泵的需求。

而且这出水的温度也得稳定，波动不能太大，不然热泵工作起来可费劲了。

你说要是不按照这些要求来会咋样？那后果可严重了，热泵不好使，浪费钱不说，还影响正常的生产生活，这得多闹心啊！所以啊，大家可得把这些要求放在心上，别不当回事！篇二水源热泵对水井的要求嘿，朋友们！今儿咱来好好聊聊水源热泵对水井的要求，这可重要得很呐！为啥要这么重视这些要求呢？你想想，要是水井不符合要求，那水源热泵能好好干活吗？就好比让一个运动员穿着不合脚的鞋去跑步，能跑快吗？不能啊！先说这水井的建造材料，得用高质量的，别为了省钱用那些劣质的，不然用不了多久就出问题，修都不好修。

然后是水井的密封性。

这可得严实了，要是漏水，那不是白忙活？而且还得防止外界的污染物渗进去，污染了井水。

再说说水井的维护。

定期检查那是必须的，发现小毛病赶紧处理，别等变成大问题了才着急。

就像人定期体检一样，早发现早治疗。

还有这水井的使用寿命，咱得有个预期吧？起码得能用个 XX 年以上，不然隔三差五换水井，谁受得了？**重点来了哈，水井的抽水设备得给力**，功率要够，效率要高，别抽半天抽不上来水。

水源热泵水井施工方案与技术要求通过对新建客运站所处的区域及现行的地理位置进行实质性钻井和大循环抽水实验得出以下结论：一、该地区的地下土层，距地面7米处为杂土层，距地面30米处为沙土层，距地面40米处为风化灰岩层，距地面51米处为强风化灰岩层（坚硬灰岩层）。

依据该地区以上的实际地质状况结合地下水文特点和水源热泵供水井，回灌井的具体要求，结合现行的水文工程施工规则，和我公司对水源热泵施工的特点，确定以下施工组织方案，同时我公司积极协助甲方确定其区域的地下水的基本水文分布，以确定最适合的水位。

二、水井施工方案：（一）钻井设备：依照相关钻井规范要求，结合土层结构的实际状况，选用CZ300冲击钻机或其它反循环钻机钻凿成井。

（二）成井施工方法：1、钻机就位后，在井位开挖直径为ф800mm，引井深度为600mm。

2、挖泥浆池（泥浆循环槽）。

3、钻机安装时，应将转盘中心点对准井位的中心位置，并且将钻头调平，垫稳，避免出现偏、斜现象，确保整个钻井过程中随时保持井孔的垂直度。

4、钻井过程中如遇到与设计变化较大时及钻至岩层，包括钻至设计深度时需及时通知监理部门和建设单位。

5、井距要求在30-35m之间完成，确保出水和回灌水量及水温的平衡（依据以往成功的实际参数）。

6、下井管时，要根据供水和回灌的具体要求，依次下入井管，中间不允许间断最后一根井管对接焊好后轻吊慢放，平稳将井管下入，然后固定管口，并盖好管口，以防杂物进入井内。

7、填砾：沿井管周边均匀填入，根据每口井的现状进行合理的填砾。

三、技术要求：（一）供水井（见图一）1、井口开口直径：ф800mm；钻井深度到坚硬基岩为止。

（48m~51m）。

2、井壁管：采用ф400mm的井用水尼管，长度约12m左右；3、出水量：大于50m3/h；4、过滤口：井底部采用DN-325螺旋钢管，外缠尼龙网片和尼龙布，透隙率为34%-40%。

从而形成滤水管，钢管长度为38m-40m，井管安装位置在每眼水井的含水层所在的深度，这样能够确保有效的供水量。

水源热泵方案设计思路一、项目前期调研在设计水源热泵方案之前，需要对项目进行充分的前期调研。

这包括了解项目所在地的气候条件、地质水文情况、建筑物的用途和功能、用户的需求和期望等。

1、气候条件了解当地的气温、湿度、降雨量、太阳辐射等气候参数，这些参数将直接影响水源热泵系统的负荷计算和设备选型。

2、地质水文情况对项目所在地的地质结构、地下水水位、水质、水温等进行勘察和分析。

地下水的水量和水温是决定水源热泵系统能否稳定运行的关键因素。

如果采用地表水作为热源或热汇，还需要了解河流、湖泊的流量、水质等情况。

3、建筑物用途和功能不同类型的建筑物（如住宅、商业、工业等）对空调系统的需求和使用时间不同。

例如，商业建筑在白天的空调负荷较大，而住宅建筑在晚上的负荷较大。

了解建筑物的用途和功能有助于合理确定系统的运行模式和设备容量。

4、用户需求和期望与用户进行充分沟通，了解他们对室内温度、湿度、舒适度的要求，以及对系统运行成本、维护管理等方面的期望。

二、负荷计算负荷计算是水源热泵方案设计的基础。

准确的负荷计算可以为设备选型和系统优化提供依据，确保系统能够满足建筑物的冷热需求。

1、建筑围护结构传热计算根据建筑物的结构、材料、朝向、窗户面积等参数，计算通过墙体、屋顶、窗户等围护结构的传热量。

2、室内人员、设备、照明散热计算考虑建筑物内人员的数量、活动情况，以及设备、照明的功率和使用时间，计算室内的散热负荷。

3、新风负荷计算根据建筑物的使用功能和人员密度，确定新风量，并计算新风处理所需的冷热量。

4、同时使用系数和负荷系数的确定考虑建筑物内不同区域、不同设备的使用时间和负荷变化情况，确定同时使用系数和负荷系数，以对计算得到的负荷进行修正。

三、水源系统设计水源系统是水源热泵系统的重要组成部分，其设计的合理性直接影响系统的性能和运行效率。

1、水源类型选择根据项目所在地的地质水文条件和用户需求，选择合适的水源类型。

常见的水源类型有地下水、地表水（河流、湖泊）和城市再生水等。

地下室的水源热泵系统设计与施工地下室是一种被广泛使用的建筑结构，人们常常将其作为储物室或者额外的居住空间。

然而，地下室的环境温度通常较低，给人们的使用带来了一定的不便。

为了改善地下室的舒适度，设计并施工一套高效的水源热泵系统是非常重要的。

水源热泵系统的设计是关键，它直接影响着地下室的供暖和降温效果。

首先，需要确定适用于地下室的热泵系统类型。

在大多数情况下，地下室的面积相对较小，选择地下室专用的小型水源热泵系统是最佳选择。

然后，需要考虑地下室的热负荷，这将决定热泵系统的容量大小。

热负荷可以通过测量地下室内外温度差和计算地下室的传热系数来确定。

此外，还需要考虑地下室的供暖和降温方式。

常用的供暖方式有地板辐射供暖和暖气片供暖，而降温则通常通过安装地下室专用的空调设备实现。

在施工过程中，首先需要进行地下室的地面准备工作。

这包括地面清理和表面平整处理，以确保地下室的施工区域没有杂物和障碍物。

然后，需要开挖地下室的地面以安装水源热泵系统所需的管道和设备。

一般来说，水源热泵系统包括冷水管路、热水管路、水泵、水箱、热水板和控制系统等部分。

这些设备需要经过仔细的安装和定位，以确保系统的正常运行和高效性。

在地下室的设计布局中，还需要考虑到水源热泵系统的设备和管路布局，以避免与地下室的其他部分（如储物柜或墙体）发生冲突。

在进行施工过程时，还需要注意保护地下室的周围环境。

施工过程中可能会产生一些噪音和粉尘，因此需要采取适当的措施，如封堵施工区域、覆盖地面和墙壁等，以减少对周围环境的干扰。

地下室的水源热泵系统设计与施工不仅可以提高地下室的舒适度，还可以节约能源和降低能源消耗。

地下室的水源热泵系统利用地下水或地下水体的稳定温度，通过热泵的工作原理将低温热能转化为高温热能，从而实现供暖和降温效果。

相比传统的供暖和降温方式，水源热泵系统更加高效和环保。

综上所述，地下室的水源热泵系统设计与施工是一项重要的工程，它需要仔细考虑和规划。

水源热泵水井施工方案与技术要求通过对新建客运站所处的区域及现行的地理位置进行实质性钻井和大循环抽水实验得出以下结论：一、该地区的地下土层，距地面7米处为杂土层，距地面30米处为沙土层，距地面40米处为风化灰岩层，距地面51米处为强风化灰岩层（坚硬灰岩层）。

依据该地区以上的实际地质状况结合地下水文特点和水源热泵供水井，回灌井的具体要求，结合现行的水文工程施工规则，和我公司对水源热泵施工的特点，确定以下施工组织方案，同时我公司积极协助甲方确定其区域的地下水的基本水文分布，以确定最适合的水位。

二、水井施工方案：（一）钻井设备：依照相关钻井规范要求，结合土层结构的实际状况，选用CZ300冲击钻机或其它反循环钻机钻凿成井。

（二）成井施工方法：1、钻机就位后，在井位开挖直径为ф800mm，引井深度为600mm。

2、挖泥浆池（泥浆循环槽）。

3、钻机安装时，应将转盘中心点对准井位的中心位置，并且将钻头调平，垫稳，避免出现偏、斜现象，确保整个钻井过程中随时保持井孔的垂直度。

4、钻井过程中如遇到与设计变化较大时及钻至岩层，包括钻至设计深度时需及时通知监理部门和建设单位。

5、井距要求在30-35m之间完成，确保出水和回灌水量及水温的平衡（依据以往成功的实际参数）。

6、下井管时，要根据供水和回灌的具体要求，依次下入井管，中间不允许间断最后一根井管对接焊好后轻吊慢放，平稳将井管下入，然后固定管口，并盖好管口，以防杂物进入井内。

7、填砾：沿井管周边均匀填入，根据每口井的现状进行合理的填砾。

三、技术要求：（一）供水井（见图一）1、井口开口直径：ф800mm；钻井深度到坚硬基岩为止。

（48m~51m）。

2、井壁管：采用ф400mm的井用水尼管，长度约12m左右；3、出水量：大于50m3/h；4、过滤口：井底部采用DN-325螺旋钢管，外缠尼龙网片和尼龙布，透隙率为34%-40%。

从而形成滤水管，钢管长度为38m-40m，井管安装位置在每眼水井的含水层所在的深度，这样能够确保有效的供水量。

地下水源热泵机组机房的设计要点1、设计的原始资料主要内容：（1）空调冷（热）负荷及参数要求。

小时最大冷（热）负荷、小时平均冷（热）负荷、冷冻水或热水参数、热负荷与冷负荷的特点；热水供应符合；冷（热）负荷曲线（至少知道最小负荷）。

（2）电力资料。

电源及电压、电价（峰谷分时电价）及供电的可靠性等。

（3）气象资料。

维度、海拔高度、大气压力、室外计算干湿球温度、采暖期天数、主导风向及频率、风速、最大冻土深度等。

（4）水质资料。

水源的种类、供水压力、温度、价格和水质分析报告以及热源井的布置与供回水管网等。

（5）地质资料。

水文、工程地质资料（如湿陷性、黄土等级和热源井的水文地质勘察、地下水位、地基土允许承载力等）和地震烈度等。

（6）设计人员还应了解：井水源热泵机组和换热设备的主要性能、规格、技术参数、外形尺寸与质量、价格等。

辅助设备资料：水泵、各种标准与非标准设备（定压设备、水箱、水处理设备等）的技术参数及安装外形图等。

主要材料：管材、附件及保温材料的供应和价格。

（7）改建扩建工程。

对原有设备、管道、土建等竣工资料进行收集，同时还要了解原有空调冷热源运行情况、曾发生的事故及处理情况。

（8）用户发展规划。

2、设计程序（1）必须充分了解工程情况，深入实际，调查研究，做好设计前的准备工作。

（2）根据空调冷热源的原始资料，基础数据、发展规划、能源结构与政策、环保要求、使用场所等，进行多方案的综合技术经济比较，其方案如下：空调冷热源形式。

如分散建站还是集中建站，热媒、制冷剂等及用何种设备等。

冷冻水系统形式。

如采用一次泵系统还是二次泵系统；同程系统还是已异程系统；变水量还是定水量系统等。

地下水换热系统形式。

如用直接供水系统还是间接供水系统。

消防、安全、环保等方面的技术措施。

（3）在负荷计算和分析基础上，根据设计工况选择水源热泵机组和换热器等设备（设备形式、容量和台数等）及确定冷冻水、热媒等参数。

（4）根据已选定的水源热泵机组和换热器，选择其他辅助设备、管道及附件等。

水源热泵对水源的要求水源系统的水量、水温、水质和供水稳定性是影响水源热泵系统运行效果的重要因素。

应用水源热泵时，对水源系统的原则要求是：水量充足，水温适度，水质适宜，供水稳定。

具体说，水源的水量，应当充足够用，能满足用户制热负荷或制冷负荷的需要。

如水量不足，机组的制热量和制冷量将随之减少，达不到用户要求。

水源的水温应适度，适合机组运行工况要求。

例如，清华同方GHP型水源ZY空调系统在制热运行工况时，水源水温应为12—22℃；在制冷运行工况时，水源水温应为18—30℃。

水源的水质，应适宜于系统机组、管道和阀门的材质，不至于产生严峻的腐蚀损坏。

水源系统供水保证率要高，供水功能具有长期可靠性，能保证水源热泵ZY空调系统长期和稳定运行。

一、水源原则上讲，凡是水量、水温能够满足用户制热负荷或制冷复荷的需要，水质对机组设备不产生腐蚀损坏的任何水源都可作为水源热泵系统利用的水源，既可以是再生水源，也可以是自然水源。

1. 再生水源是指人工利用后排放但经过处理的城市生活污水、工业废水、矿山废水、油田废水和热电厂冷却水等水源，有条件利用再生水源的用户，变废为利，可减少初投资，节约水资源。

但对大多数用户来说，可供选择的是自然界中的水源。

2 .自然界中的水源自然界中的水分布于大气圈、地球表面和地壳岩石中，分别称之为大气水、地表水和地下水。

陆地上的地表水和地下水均来自于大气降水。

地表水中的海水约占自然界水总储量的96.5%。

滨海城市有条件利用海水，国外有应用海水作热泵水源的实例。

我国一些沿海城市利用海水作工业冷却水源已有多年历史。

近年，国内有用海水作热泵水源的研究，但海水水源热泵技术的有用化尚待时日。

陆地上的地表水，即江、河、湖、水库水比海水和地下水矿化度低，但含泥沙等固体颗粒物、胶质悬浮物及藻类等有机物较多，含砂量和浑浊度较高，须经必要处理方可作热泵水源。

地下水是指埋XX和运移在地表以下含水层中的的水体。

地下水分布广泛，水质比地表水好，水温随气候变化比地表水小，是水源ZY空调可以利用的较为理想的水源。
