热电偶热电阻保护套管选用材质参考表

测量高温的热电偶该如何选用热电偶保护管测量高温的热电偶是一种常用的温度测量仪器，它可以在极高温的环境下正常工作。

为了保护热电偶而延长其使用寿命，选用适合的热电偶保护管是非常重要的。

本文将从保护管材料、形状、连接方式和安装注意事项等方面介绍如何选用热电偶保护管。

1.保护管材料的选择常见的保护管材料有金属材料和陶瓷材料。

金属材料一般包括不锈钢、镍基合金、铂铑合金等，具有良好的耐高温性能和机械强度，适用于工作温度较高或存在腐蚀介质的环境。

陶瓷材料一般有氧化铝陶瓷、二氧化硼陶瓷等，具有优秀的绝缘性能和耐腐蚀性能，适用于工作温度较低或存在酸碱介质的环境。

2.保护管形状的选择保护管的形状通常有直型、弯型和曲型等几种。

直型保护管适用于较为简单的测量场合，如直通式温度测量。

弯型保护管适用于需要穿过障碍物的场合，如弯管式温度测量。

曲型保护管适用于需要测量多点温度的场合，如多点式测温。

3.保护管连接方式的选择保护管的连接方式一般有螺纹连接和焊接连接两种。

螺纹连接适用于需要经常更换保护管的场合，如测量不同位置的温度。

焊接连接适用于需要长期使用的场合，如测量高温恶劣环境。

4.保护管的安装注意事项（1）保护管与被测介质之间应采取合适的隔热措施，以防止传热延迟和测量误差。

（2）保护管的安装位置应尽量避免介质流动和冲刷，以防止保护管损坏和测量失准。

（3）保护管的连接紧固力度应适中，过紧或过松都可能导致保护管的松动或损坏。

（4）保护管的长度应根据实际需求确定，一般保护管的长度应大于被测介质的深度，以确保温度的准确测量。

总之，测量高温的热电偶选择合适的保护管是确保其正常工作和延长使用寿命的关键。

在选择保护管时要考虑介质性质、工作温度、测量要求等多个因素，并根据实际情况选择合适的保护管材料、形状、连接方式和安装方法。

同时，在实际使用过程中还要注意保护管的维护保养，及时更换受损的保护管，以保证测量结果的准确性。

热电偶热电阻保护套管选用材质参考表标记材质国外对应钢号最高使用温度特点用途A1Cr18Ni9Ti321800抗晶间腐蚀好,焊接性能良好核动力及反应堆构件\石油化工设备\造纸\制皂\食品加工B GH30301100镍基高温合金.抗氧化性耐腐蚀优良,焊接性能良好.燃烧炉设备\在高温低压力下工作.C GH30391150镍基高温合金.抗氧化性比GH3030更好,使用温度更高 .同上D PtRH61300氧化条件下耐高温,在卤素\酸等溶液中耐腐蚀性能好,但易受碳\硅\硫等污染玻璃行业\代工熔炉\退火等炉窑E20500易氧化\不耐腐蚀,但价格便宜一般低温无腐蚀场合F1Cr25Ti4461100抗大气氧化,抗硫化气氛性能好,焊接性能好石油化工,冶金\电力\热处理炉\焚烧炉等G0Cr18Ni12Mo2Ti316Ti800耐酸\盐水核腐蚀性工业气氛,焊接性能好核电站及反应堆\化工\化学制药业.H0Cr17Ni12Mo2Ti316800耐酒石酸\磷酸\硫酸腐蚀\抗晶间腐蚀好,焊接性能好硫酸盐\纸浆\纺织\染料\制皂业\制药业\核电站.HL00Cr17Ni12Mo2316L800超低碳不锈钢,耐腐蚀性能比316好,焊接性能好.同上I H62200强度较好,导热性好,易于焊接低温无腐蚀场合J0Cr18Ni9304400低碳不锈钢,耐晶间腐蚀性能和焊接性能良好化工\纺织\造纸\制皂业\食品加工\硝酸工业\核电站JL00Cr18Ni10304L400低碳不锈钢,耐腐蚀性能比304好,焊接性能良好同上K0Cr21Ni32TiAl Incocloy8001100若热稳定性好,氧化皮不易脱落,抗渗碳核渗氮电站\炉窑\原油和石油化工N1Cr15Ni75Fe Incone16001100镍铬铁合金,耐腐蚀性能好,高温抗氧化,焊接性能好.核电站\锅炉\炉窑\热处理\造纸业\食品加工O00Cr15Ni60Mo16W哈氏C-276700耐点蚀,抗晶间腐蚀,高温力学性能良好精细化工\石油化工P1Cr25Ni20310S1200抗腐蚀性能好,耐氯蚀同温抗氧化锅炉\ 鼓风炉\水泥炉窑\原油和石油化工\高温硫化床\电站T CYT1011200精型高温合金,具有较高的强度和耐磨性能.具有很好的抗硫化能力,抗氧化能力优异,是何在高温腐蚀性气氛中使用,焊接性能\加工性能好燃烧炉\热交换器\锅炉\炉窑\造纸业\高温流化床\电站R CB1钢玉质1600陶瓷保护管.耐高温\耐酸碱,能在腐蚀性介质中使用,但不能承受碰撞,易脆断高温加热炉等场合Q CB2高铝质1300陶瓷保护管,性能与刚玉管相同,但使用温度较低同上M MoSi2二硅化相1600金属陶瓷保护管.耐高温\抗腐蚀\气密性好\.耐热冲击\抗冲刷\但脆性大石油化工\天然气\水泥\冶金\机械行业等高温腐蚀场合S SiC再结晶碳化硅1600非金属陶瓷保护管,高温抗氧化\耐腐蚀\抗热冲击\抗冲刷\但脆性大冶金\玻璃\水泥等工业炉窑SS SiC-Si新型碳化硅1400非金属陶瓷保护管.强度大\耐腐蚀\抗氧化\耐磨损\热导率高能承受急剧的温度变化冶金\玻璃\水泥等工业炉窑以及要求耐磨的场合。

高温热电偶保护套管材料的研究
高温热电偶保护套管是用于保护热电偶的一种管状材料。

随着工业生产技术的不断发展，对于温度测量和控制的要求越来越高，高温热电偶保护套管的应用也越来越广泛。

在高温环境下，热电偶的保护套管需要具备抗高温、抗腐蚀、耐磨损等特性。

目前，常见的高温热电偶保护套管材料主要有以下几种：
1.陶瓷材料：如氧化铝、氧化锆等。

陶瓷材料在高温下具有较好的耐蚀性和耐磨性，但是易碎，成本较高。

2.金属材料：如不锈钢、铜、镍等。

金属材料的耐蚀性和耐高温性能较好，但是易产生渗氧、脱硫等现象，影响测量精度。

3.合金材料：如铂铑合金、镍铬合金等。

合金材料具有良好的耐高温和耐腐蚀性能，且成本较低，是目前应用较广泛的一种高温热电偶保护套管材料。

在选择高温热电偶保护套管时，需要根据具体的应用场合和要求综合考虑，选取合适的材料。

热电偶型号命名方法■装配热电偶型号命名方法：WRN2-231 G型号示例■ 铠装热电偶型号命名方法：WZPK2-236G型号示例■ 防爆热电偶型号命名方法：结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。

在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。

热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。

2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。

2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。

不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。

目前使用不多。

2.3 允差热电偶补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。

2.4 符号S——表示热电特性为精密级补偿导线。

普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。

线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。

产品选型样本温度仪表一、热电偶1、WR□□－□□□系列装配式热电偶工业用装配式热电偶是一种常用温度传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统。

可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。

□型号构成表WR 热电偶代号测温元件材料B 铂铑30－铂铑6S 铂铑10－铂R 铂铑13－铂K 镍铬－镍硅E 镍铬－铜镍J 铁－铜镍T 铜－铜镍N 镍铬硅－镍铬镁代号输出信号数单支2 双支代号安装固定装置形式1 无固定装置2 固定螺纹（最高使用压力10MPa）3 活动法兰4 固定法兰（最高使用压力6.4MPa）5 活动法兰角尺形6 固定螺纹锥形保护管（最高使用压力30MPa）7 与用户约定安装形式代号接线盒形式2 防溅式3 防水式代号保护管材料和直径0 Ф16金属保护管1 Ф20金属保护管2 Ф16陶瓷保护管3 Ф20陶瓷保护管4 Ф25陶瓷双层保护管型号举例：WRK2－230表示感温元件为镍铬－镍硅、双支、固定螺纹、保护管直径为Ф16mm 金属管（不作特殊标注为1Cr18Ni9Ti）的装配式热电偶。

□主要技术指标│◎热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间。

用t0.5表示。

◎公称压力一般是指在工作温度下，保护管所能承受的静态外压而不破裂。

实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构、安装方法、置入深度以及被测介质的流速和种类有关。

◎热电偶最小插入深度对陶瓷保护管而言，应不小于其保护管直径的8～10倍；对金属及合金保护管，应大于其保护管直径的10倍以上◎绝缘电阻常温绝缘电阻的试验电压为直流500±50V，测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45%，大气压力86～106KPa。

热电偶在该条件下放置时间不小于2小时。

a．对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MW·m。

1、应用
与热电偶、热电阻、双金属温度计配套使用，保护热电偶、热电阻、双金属温度计正常工作，且可用于防腐及高压高流速等特殊场合。

2、特点
1.全部参照IEC国际标准设计
2.盲孔加工，耐高压
3.与设备同期制造和安装
4.不同压力等级，可满足不同需要。

3、主要技术参数
公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂。

允许工作压力不仅与保护管材料，直径，壁厚有关，且与其结构形式，安装方法及被测介质的流速，种类有关。

水压实验：对保护管的耐压和泄露检查有要求时，须对保护管进行试验。

试验压力为保护管耐压等级的15倍。

X射线探伤试验：对保护管的壁厚，偏心距等项目检查有要求时，须按用户要求进行检查。

4、型号命名方法
5。

公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管）
6、选型须知
1.型号
2.套管代号
3.插入深度
4.套管材质
例：装配热电偶，活络管接头式，K型，套管代号TH02AB，插入深度150，套管材料316：WRN-52TH02AB U=150。

测量高温的热电偶该如何选用热电偶保护管？热电偶在工业生产和科学研究等领域中已成为应用最广泛的感温元件。

热电偶保护管材料的性能影响热电偶长期稳定性、使用寿命等各项性能指标。

在高温下工作的热电偶，对其套管材料有更严格的要求。

本文综述了高温热电偶保护套管材料的性能、分类及应用，阐述了高温熔体和高温流动粉体温度测量的难点和研究现状。

随着科技的进步，温度测量技术得到迅速发展，已形成从点到线、由线到面；由表及里；从有线到无线的发展趋势。

在接触式与非接触式两大类产品中，量大面广的接触式热电偶在现代技术发展中得到了快速的发展。

热电偶因其性能稳定、准确可靠、结构简单、使用方便、测温范围广、信号可远传等优点，在工业生产和科学研究等领域中已成为应用最广泛的感温元件。

在其测温过程中，热电偶保护管发挥着重要作用。

热电偶保护管材料性能影响热电偶的长期稳定性和使用寿命等各项性能指标。

特别是在高温下工作的热电偶，对其材料有更高的要求。

比如钢水连续测温，热电偶保护套管不但要承受高温，还要受到炽热钢水的腐蚀和冲击。

而在循环流化床锅炉中测温时，不但有高温氧化和高温腐蚀，还有流动性粉体的高温冲蚀磨损。

如此恶劣的工作环境对保护套管材料是严峻的考验，也给工程技术人员出了一道难题——如何经济实用的解决高温环境下的热电偶保护套管的失效问题。

高温保护套管材料的性能制作高温条件下应用的热电偶保护套管，材料除具备普通热电偶要求的气密性、机械强度、稳定性及导热性外，还要求：①耐高温：在热电偶温度测量上限使用，不产生变质和变形，在高温下抗氧化性能好。

②热强性：在热电偶使用温度下不软化。

③耐蚀性：当热电偶保护套管必须浸入熔融金属、玻璃、熔盐及腐蚀性气体中时，应具有对这些介质的耐蚀性。

④一定的耐温度剧变的性能，抗热震的综合性能，热导高，热膨胀小。

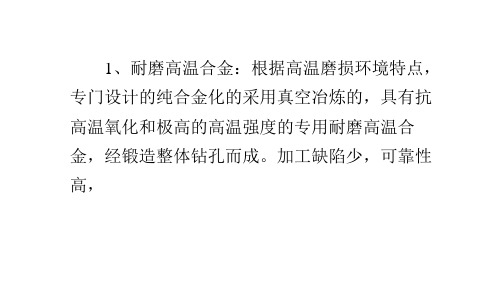

高温保护套管材料的分类1、金属材料金属热电偶保护管材料的特点是机械强度高、韧性好及抗渣性好；但耐高温性却不够良好，易受腐蚀。
