浙江省2010年10月高等教育自学考试 现代模具制造技术试题 课程代码05511

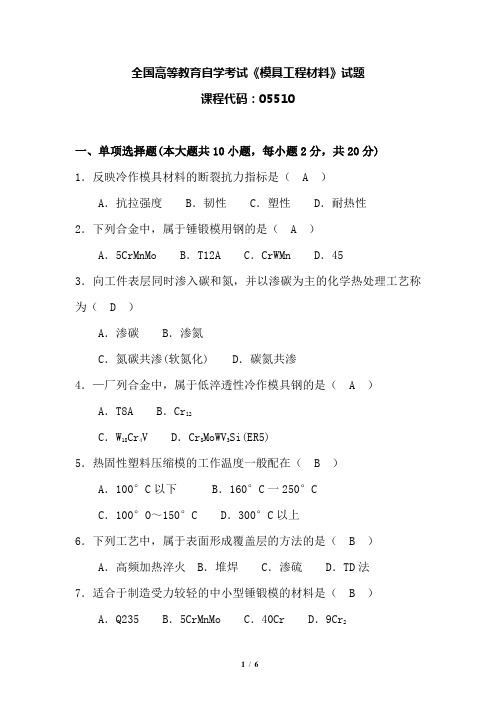

全国高等教育自学考试《模具工程材料》试题课程代码：05510一、单项选择题(本大题共10小题，每小题2分，共20分)1．反映冷作模具材料的断裂抗力指标是（ A ）A．抗拉强度 B．韧性 C．塑性 D．耐热性2．下列合金中，属于锤锻模用钢的是（ A ）A．5CrMnMo B．T12A C．CrWMn D．453．向工件表层同时渗入碳和氮，并以渗碳为主的化学热处理工艺称为（ D ）A．渗碳 B．渗氮C．氮碳共渗(软氮化) D．碳氮共渗4．—厂列合金中，属于低淬透性冷作模具钢的是（ A ）A．T8A B．Cr l2C．W18Cr4V D．Cr8MoWV3Si(ER5)5．热固性塑料压缩模的工作温度一般配在（ B ）A．100°C以下 B．160°C一250°CC．100°O～150°C D．300°C以上6．下列工艺中，属于表面形成覆盖层的方法的是（ B ）A．高频加热淬火 B．堆焊 C．渗硫 D．TD法7．适合于制造受力较轻的中小型锤锻模的材料是（ B ）A．Q235 B．5CrMnMo C．40Cr D．9Cr28．高速钢淬火后进行多次回火的主要目的是（ C ）A．消除应力，减少工件变形 B．消除残余奥氏体，使碳化物入基体C。

消除残余奥氏体，使碳化物充分析出 D．使马氏体分解，提高其韧性9．适合于制作摩擦压力机锻模凸模镶块的材料是（ B ）A．45 B．4Cr5W2VSi C．T7 D．2510．常见的调质钢大都属于（ B ）A．低碳低合金钢 B．中碳低合金钢C．高碳低合金钢 D．低碳中合金钢二、填空题(本大题共15小题，每小题1分，共15分)11．钢的基体组织中，铁素体耐磨性最差，马氏体耐磨性较好，下贝氏体耐磨性最好。

12．渗铬具有优良的抗高温氧化和耐磨损性能，适用于碳钢、合金钢和镍基或钴基合金工件。

13．冷作模具包括冷冲压模、冷挤压模、冷镦模、拉丝模等：热作模具包括热锻模、热精锻模、热挤压模、压铸模、热冲裁模等。

浙江省2018年1月自考现代模具制造技术试题课程代码：05511一、填空题(本大题共10小题，每空1分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.模具零件的平面磨削方法分为圆周磨削和端面磨削两种，精磨时宜选用______方式，粗磨时宜选用______方式。

2.在装配过程中对于相配零件应保证相关零件的______要求，对于具有相对运动的零（部）件，还须保证它们之间的______要求。

3.紧固件法是利用紧固零件将模具零件固定的方法，其特点是工艺简单，紧固方便，常用的方式有______紧固式和______紧固式。

4.在使用金刚石修整成形砂轮时，为了防止金刚石笔损耗太大，在使用前均需用______或______对金刚石笔进行粗修。

5.模具精度通常需高于制件精度的______级或以上。

6.根据冲裁凸、凹模的加工原则，落料时，落料零件的尺寸与精度取决于______刃口尺寸；冲孔时，冲孔零件的刃口尺寸取决于______尺寸。

7.电火花线切割机床使用的电源为______电源；慢速走丝线切割机床使用的工作液为______。

8.常见电化学加工的方法有______、______、______。

9.在电解修磨抛光加工中，被加工的工件接电源的______极，修磨工具接电源的______极。

10.磨料的粒度是指磨料的______，磨料的强度是指磨料本身的______。

二、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.模具的生产流程可以划分为5个主要阶段，其中______阶段是整个生产的基础。

( )A.材料准备B.生产技术准备C.模具零部件的加工D.试模和试用鉴定2.模具生产类型属于( )A.单件生产B.小批量生产1C.中批量生产D.大批量生产3.成形磨削对模具结构的要求，下列不正确的是( )A.凸模应设计成直通形式B.凸模要带有凸肩C.凸模形状复杂可设计成镶拼式凸模D.凹模采用镶拼结构时，尽可能按对称线分开4.使用电火花线切割不可以加工( )A.方孔B.小孔C.阶梯孔D.窄缝5.在超声波抛光加工中，要获得较高的加工表面质量，则要求磨料尺寸小，工件材料的硬度______，超声波振幅小。

一、单选１．模具设计所要收集信息中最重要的是_营业部门的_。

２.加工汽车外壳模具一般采用＿＿__铸造___＿＿。

３.模具制造的基本加工手段是____机械加工_____。

4.模柄的粗加工一般在___车床_＿__＿_完成。

５.在型腔仿形铣削的半精加工和精加工中应用最广的铣刀是__圆柱球头铣刀＿_＿＿___。

６．用于铸铁工件的粗、精仿形加工的铣刀是____双刃硬质合金铣刀＿__＿_。

７．对高精度孔距要求者必须进行___＿镗孔＿____加工。

8.正弦精密平口钳的最大倾斜角度为__＿_45°＿__＿_。

9．闭环控制系统是在开环控制系统的基础上增加了___位移测量装置_____＿。

1０．程序编制中准备功能代码指令是__ G代码_＿_____。

11．程序编制中辅助功能代码指令是____ M代码__＿__。

B12．程序编制中进给代码指令是____ F代码_____。

１３．在光学曲线磨床上的光屏,可得到放大_＿__＿５0 ____倍的影像。

14.工件尺寸有公差时，最好根据_＿__中间__＿_＿尺寸进行计算。

16.下列电极材料中，加工稳定性最好的是__＿紫铜__＿__＿。

17．下列电极材料中,电极损耗最小的是_＿__铜钨合金__＿__。

１8．电极的尺寸公差通常取凹模型孔相应尺寸公差的＿__１/3 ~1/4 ____＿_。

19．阶梯电极长度一般为凹模加工厚度的_＿__1．５~2倍_____。

20．利用阴极沉积的电化学加工有__＿电铸___＿__。

21．导套孔径与与导柱配合一般采用＿____ H7／h6 _＿__。

２2．为了保证导向作用，要求导柱导套的配合间隙_＿_小于______凸凹模之间的间隙。

一、多选１．正弦分中夹具适用于磨削____ＡD_＿_＿＿。

A.同一个中心的凸圆弧B.同一个中心的凹圆弧C．不同心的凸圆弧D.多角形２.在正弦分中夹具上磨削工件，要换算的工艺尺寸有＿__ABＣ_＿____。

A．各圆弧中心之间的坐标尺寸Ｂ.回转中心至各平面或斜面的垂直距离C.各斜面对坐标轴的倾斜角度D.各圆弧的包角3．利用万能夹具磨削多回转中心工件时,一定要换算的工艺尺寸有___ＡBCＤ___＿__。

《现代模具制造技术》试题2018年4月高等教育自学考试《现代模具制造技术》试题课程代码：05511一、单项选择题1．一般来说，模具工作部分的制造公差应控制在（ C ）A．以内 B．以内C．以内 D．以内2．牛头刨床加工的主要表面是（ A ）A．平面和斜面 B．内孔C．外圆 D．型腔3．用于铸铁工件的粗、精仿形加工的铣刀是（ D ）A．圆柱形铣 B．圆柱球头铣刀C．锥形球头铣 D．双刃硬质合金铣刀4．铰孔加工不能纠正孔的（ C ）A．尺寸误差 B．形状误差C．位置误差 D．表面质量5．对孔距精度要求高的模具，必须进行（ B ）A．精孔钻加工 B．镗孔加工 C．铰孔加工 D．车孔加工6．数控加工程序编制中，辅助功能代码指令是（ C ）A．G代码 B．S代码 C．M代码 D．T代码7．下列电极材料中，机械强度差、加工损耗大的是（ B ）A．紫铜 B．石墨 C．黄铜 D．铜钨合金8．电火花成形加工必须采用（ B ）A．恒流稳压电源 B．单相脉冲电源C．三相脉冲电源 D．大功率直流电源9．利用阴极沉积的电化学加工是（ D ）A．电解加I B．电化学抛光 C．电解磨削 D．电铸10．导套内孔与导柱的配合，一般采用（ D ）A．H7／h6 B．H6／h6 C．H6~5 D．H6／h7二、多项选择题11．与一般机械制造相比，模具制造的特点有（ABCD）A．制造质量高 B．形状复杂 C．材料硬度高D．单件生产 E．制造难度低12．车削能加工的模具表面有（ABCD ）A．圆形凸模 B．导柱和导套 C．球面D．圆形对拼式型腔 E．非圆凸模13．常用的仿形加工有（ABCE）A．仿形车削 B．仿形铣削 C．仿形磨削D．仿形超声波加32 E．仿形刨削14．成形砂轮的修整方法有（BCD）A．砂轮端面的修整 B．砂轮角度的修整 C．圆弧砂轮的修整D．非圆弧曲面砂轮的修整 E．砂轮厚度的修整15．数控装置的基本结构包括（BCD）A．设计纠正部分 B．输入部分 C．运控部分D．输出部分 E．工艺处理部分三、填空题16．模具制造周期的长短主要取决于制模技术和生产管理水平的高低。

浙江省2011年10月高等教育自学考试现代模具制造技术试题课程代码：05511一、填空题(本大题共8小题，每空1分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.模具的主要技术经济指标有：模具_________、模具_________、模具_________和模具_________。

2.模具加工表面按其作用可分为_________表面、_________表面、_________表面和_________面。

3.正弦精密平口钳与_________配合，能磨削平面和圆弧组成的复杂成形面。

4.超声波抛光：是利用_________的能量，通过_________对型腔表面进行抛光加工的一种工艺方法。

5.采用两顶尖加工圆柱面零件（导柱）的工艺方法，符合基准选择中_________的原则，从而保证了零件的加工精度。

6.电火花加工中，正极性加工一般用于_________加工，负极性加工一般用于_________加工。

7.在研磨过程中，被加工表面发生复杂的物理和化学作用，其主要作用有如下三个方面：_________、_________、_________。

8.常用的仿形机构形式有_________、_________、_________三种。

二、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在机械加工工艺规程中的安装是指( )A.刀具在机床上的装夹过程B.工件更换机床时所发生的装卸工作C.工件在机床上装卸所完成的工艺过程D.工件在机床上的定位和夹紧过程2.下列工件最适合成形磨削加工的是( )A.凹模B.型腔C.凹模镶块D.紫铜电极3.级进模一般以凹模为装配基准件，落料冲孔复合模以_________为装配基准件。

( )A.凸模B.凸凹模C.凹模D.导板4.模具零件采用紧固件法连接固定时，其螺钉拧入长度有一定要求，对于钢件一般要求螺钉拧入长度等于_________倍的螺钉直径或稍长。

05511现代模具制造技术总复习第一章概论1．模具的精度主要由制品精度和模具结构的要求来决定。

2．冲裁凸模和凹模要求表面光洁，刃口锋利，要求刃口部分的表面粗糙度为：R a 0.4。

3．材料硬度高，不属于模具制造的基本要求。

4．模具工作部分的表面粗糙度Ra都要求小于：0.8 m 。

5．模具成本低，不是模具制造的特点。

6．模具的寿命是指模具能生产合格产品的总数量。

7．根据模具的工艺特点，模具制造过程中尽可能减少使用专用二类工具。

8．模具制造时应满足的基本要求是制造精度高、使用寿命长、制造周期短、模具成本低。

9．模具制造的特点有：制造质量要求高、形状复杂、材料硬度高、单件生产。

10．模具制造周期的长短主要取决于制模技术和生产管理水平的高低。

11．模具制造技术的发展趋势：（1）开发、发展精密、复杂、大型、长寿命模具，以满足国内市场的需要。

（2）加速模具标准化和商品化，以提高模具质量，缩短模具制造周期。

（3）大力开发和推广应用模具CAD/CAM技术，提高模具制造过程的自动化程度。

（4）积极开发模具新品种、新工艺、新技术和新材料。

（5）发展模具加工成套设备，以满足高速发展的模具工业需要。

12．模具制造的基本工艺路线：（1）根据制品零件图样或实物进行估算。

（2）模具设计。

（3）模具制图。

（4）零件加工。

（5）装配调整。

（6）试模。

13．与传统机械加工相比，特种加工的优点：（1）加工情况与工件的硬度无关，可以实现以柔克刚。

（2）工具与工件一般不接触，加工过程不必施加明显的机械力。

（3）可加工各种复杂形状的零件。

（4）易于实现加工过程自动化。

14．我国模具技术的进步主要表现在：1）研究开发了几十种模具新钢种及硬质合金，钢结硬质合金等新材料，并采用了一些热处理新工艺，使模具使用寿命得到延长。

2）发展了一些多工位级进模和硬质合金模等新产品，并根据国内生产需要研制了一批精密塑料注射模。

3）研究开发了一些新技术和新工艺，如三维曲面数控仿形加工，模具表面抛光，表面皮纹加工以及皮纹辊制造技术，模具钢的超塑性成型技术和各种快速模技术等。

浙江省2010年10月高等教育自学考试模具数控加工试题课程代码：01628一、填空题(本大题共10小题，每空1分，共15分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1．为了编程方便，在工件图样上设置一个坐标系，称为__________坐标系，坐标系的原点就是__________（或工件零点）。

2．刀具的耐用度主要取决于切削用量中的__________。

3．铣床夹具夹紧机构的主要夹紧力的方向应__________于主要定位基础元件。

4．数控编程的方法有__________编程和__________编程。

5．__________的主要作用是输入程序等。

6．调用子程序的指令是__________。

7．__________是加工中心主轴与刀具之间的连接工具。

8.数控机床工作时，当发生任何异常现象需要紧急处理时应启动__________按钮，手动数据输入方式的英文表示为__________。

9．刀位点是在加工编程中，用以表示刀具特征的点，也是__________和__________的基准点。

10．应用最广泛的电火花加工形式主要有电火花成形加工和电火花线切割加工，其中__________主要用于形状复杂的型腔、凸模、凹模的加工，__________主要用于冲模、挤压模的加工。

二、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．数控机床开机后，一般应先进行______操作（）A.急停B.回参考点C.开切削液D.对刀2．数控机床中数控装置的主要作用是（）A.运算与处理B.输入程序C.实现电能向机械能转换D.固定机床3．以下FANUC-6T指令中，属于非模态指令的是（）A.G00B.G04C.G40D.G024．程序开始时，数控铣削刀尖的初始停留点，称为（）A.程序起始点B.换刀点C.切入点D.切出点5．数控铣削孔加工固定循环指令中，使刀具进刀切削由快进转为工进的高度平面，称为（）A.返回点平面B.孔底平面C.R参考平面D.初始平面6．加工中心自动加工模式的英文表示为（）A.AUTOB.MDIC.EDITD.JOG7．刀具半径补偿功能指令包括（）A.G40、G41、G42B.G43、G44、G49C.G01、G02、G03D.G54、G55、G568．加工中心程序中的M06是（）A.自动换刀指令B.主轴准停指令C.选刀指令D.手动换刀9．电火花线切割机的3B格式“BX BY BJ GZ”中B的含义是（）A.分隔符号B.计数长度C.计数方向D.加工指令10．在一个XY平面上铣削圆弧时，圆弧半径为50，起点在（40，0），终点在（-40，0），圆弧起点到终点的旋转方向为顺时针，则铣削圆弧的指令为（）A.G17 G90 G02 X-40.0 Y0.0 R-50.0 F100.0B.G17 G90 G03 X-40.0 Y0.0 R50.0 F100.0C.G17 G90 G03 X-40.0 Y0.0 R-50.0 F100.0D.G18 G90 G02 X40.0 Y0 R50.0 F100.011．机床坐标系判定采用右手直角笛卡尔坐标系，增大工件和刀具距离的方向是（）A.负方向B.任意方向C.正方向D.条件不足不确定12．ISO标准规定增量尺寸方式的指令为（）A.G90B.G91C.G92D.G9313．平面数控铣削加工中常用的铣刀为（）A.立铣刀B.球头铣刀C.扩孔钻D.铰刀14．绕Z轴的螺旋线插补指令应指定插补平面的指令是（）A.G16B.G18C.G19D.G1715．以下提法中______是正确的。

浙江省2018年10月自学考试现代模具制造技术试题课程代码：05511一、填空题(本大题共10小题，每空1分，共20分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.模具制造一般要满足如下几个基本要求：制造精度__________，制造周期__________，模具成本低，并确保模具产品使用寿命长。

2.冷挤压加工中采用的挤压方式有__________和__________。

3.电火花加工使用的工具是__________，压印锉修凹模时使用的工具是__________。

4.CAD/CAM是模具制造中的常用概念，其中CAD是指__________，CAM是指__________。

5.在曲线磨床上进行成形磨削时可采用的磨床为__________和__________。

6.线切割机床分为两大类，即__________线切割机床和__________线切割机床。

7.落料模的凸模和凹模的配做顺序应为：先加工好__________，再以此为依据配做__________。

8.用调整装配法进行装配时，若通过改变调整件的位置来达到装配要求，称为__________，若通过更换不同形状或尺寸的调整件来达到装配要求则称为__________。

9.模具检测中的常用精密量仪有__________，工具显微镜及__________。

10.线切割的3B编程中，第一个B后面的数字含义是__________，第二个B后面的数字含义是__________。

二、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.根据加工精度，钻孔应属( )A.粗加工B.半精加工C.精加工D.光整加工2.车削空心件一内孔定位时，可以采用的装夹方法是( )A.三爪卡盘定位夹紧B.用锥套心轴C.双顶尖D.三爪卡盘+后顶尖3.压印锉修凹模型孔时被压印的凹模必须是______并完成加工的。
