AD590_温度传感器

AD590概述AD590是一款具有广泛应用的温度传感器。

它是一种半导体设备，可测量环境温度并将其转换为与温度成正比的电压输出。

AD590具有高精度、线性度好的特点，适用于各种温度测量应用场景。

工作原理AD590的工作原理基于它内部的温度感应元件。

该元件采用了PN结构，并通过电流源将该结构偏置到适当的状态。

当其暴露在环境温度下时，将通过PN结之间的Voltage Dropout来建立基准电压。

当温度上升时，感应元件中的电压也会相应地上升。

由于AD590的输出电流是与温度成正比的，因此输出电压也随之变化。

具体来说，AD590的输出电流与温度之间的关系为1μA/°C。

即每升高1摄氏度，输出电流将增加1微安。

将AD590与外部电路连接后，可以将其输出电流转换为电压信号。

这通常通过将AD590的输出电流通过电阻进行转换实现。

可以根据所选电阻的大小来调整输出电压的幅度。

特性•高精度：AD590具有很高的温度测量精度，通常在0.75°C以内。

这使得它适用于对温度要求高的应用场景。

•宽温度范围：AD590能够在-55°C至+150°C的范围内进行稳定和精确的温度测量。

•线性度好：AD590的输出电流与温度成线性关系，使得其输出电压也能够线性地随温度变化。

•可靠性高：由于AD590是一个简单的半导体器件，没有活动部件或机械移动部件，因此其可靠性相对较高。

应用AD590广泛应用于各种温度测量和控制场景。

以下是一些常见的应用示例：温度测量AD590可以用作温度计，用于测量环境温度。

将AD590连接到相应的电路中，并进行适当的转换，即可将其输出电压转换为温度值。

该功能在许多工业和家庭设备中得到广泛使用。

温度控制由于AD590能够提供准确的温度测量，因此它可以用于温度控制系统。

通过将AD590的输出与设定温度进行比较，可以实现精确的温度控制。

这在许多自动化和控制系统中非常有用，如恒温箱、恒温实验室等。

AD590温度传感器的使用AD590温度传感器是一种已经IC化的温度感测器，它会将温度转换为电流，在8051的各种课本中经常看到。

其规格如下：1、度每增加1℃，它会增加1μA输出电流2、可测量范围-55℃至150℃3、供电电压范围+4V至+30VAD590的管脚图及元件符号如下图所示：AD590的输出电流值说明如下：其输出电流是以绝对温度零度（-273℃）为基准，每增加1℃，它会增加1μA输出电流，因此在室温25℃时，其输出电流Iout=（273+25）=298μA。

AD590基本应用电路：注意事项：1、Vo的值为Io乘上10K，以室温25℃而言，输出值为10K×298μA=2.98V2、测量Vo时，不可分出任何电流，否则测量值会不准。

AD590实际应用电路：电路分析：1、AD590的输出电流I=（273+T）μA（T为摄氏温度），因此测量的电压V为（273+T）μA×10K=（2.73+T/100）V。

为了将电压测量出来又务须使输出电流I不分流出来，我们使用电压跟随器其输出电压V2等于输入电压V。

2、由于一般电源供应教多器件之后，电源是带杂波的，因此我们使用齐纳二极管作为稳压元件，再利用可变电阻分压，其输出电压V1需调整至2.73V3、接下来我们使用差动放大器其输出Vo为（100K/10K）×（V2-V1）=T/10，如果现在为摄氏28℃，输出电压为2.8V，输出电压接AD转换器，那么AD转换输出的数字量就和摄氏温度成线形比例关系。

集成温度传感器AD590及其应用刘振全摘要：介绍了集成温度传感器AD590，给出了AD590测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度的具体电路，并以节能型温、湿度控制系统为例介绍了利用AD590测两点温差电路的应用。

关键词： AD590；集成温度传感器；温度差；中图分类号：TP368 TP212.11文献标识码：A 文章编号：：1006-883X（2003）03-0035-03一、引言集成温度传感器实质上是一种半导体集成电路，它是利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测：式中，K—波尔兹常数；q—电子电荷绝对值。

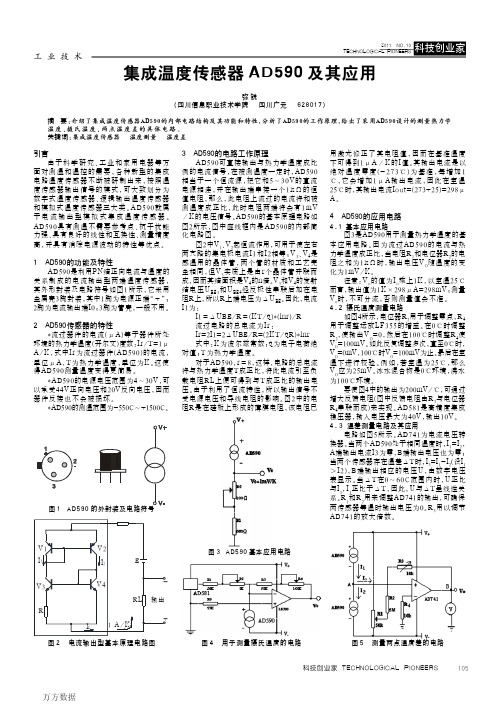

105科技创业家 TECHNOLOGICAL PIONEERS 工 业 技 术引言由于科学研究、工业和家用电器等方面对测温和温控的需要,各种新型的集成电路温度传感器不断被研制出来,按照温度传感器输出信号的模式,可大致划分为数字式温度传感器、逻辑输出温度传感器和模拟式温度传感器三大类。

AD590就属于电流输出型模拟式集成温度传感器。

AD590具有测温不需要参考点、抗干扰能力强、具有良好的线性和互换性、测量精度高,并具有消除电源波动的特性等优点。

1 AD590的功能及特性AD590是利用PN结正向电流与温度的关系制成的电流输出型两端温度传感器,其外形封装及电路符号如图1所示,它采用金属壳3脚封装,其中1脚为电源正端“＋”;2脚为电流输出端I0;3脚为管壳,一般不用。

2 AD590传感器的特性*流过器件的电流(μA)等于器件所处环境的热力学温度(开尔文)度数:Ir/T=1μA/K,式中Ir为流过器件(AD590)的电流,单位μA,T为热力学温度,单位为K。

这使得AD590测量温度变得更简易。

*AD590的电源电压范围为4～30V,可以承受44V正向电压和20V反向电压,因而器件反接也不会被损坏。

*AD590的测温范围为-550C～+1500C。

3 AD590的电路工作原理AD590可直接输出与热力学温度成比例的电流信号,在被测温度一定时,AD590相当于一个恒流源,把它和5～30V的直流电源相连,并在输出端串接一个1k Ω的恒值电阻,那么,此电阻上流过的电流将和被测温度成正比,此时电阻两端将会有1m V ／K的电压信号。

AD590的基本原理电路如图2所示,图中虚线框内是AD590的内部简化电路图。

图2中V 1、V 2起恒流作用,可用于使左右两支路的集电极电流I1和I2相等;V 3、V 4是感温用的晶体管,两个管的材质和工艺完全相同,但V 3实质上是由r个晶体管并联而成,因而其结面积是V 4的n倍。

V 3和V 4的发射结电压U BE 3和U BE 4经反极性串联后加在电阻R上,所以R上端电压为ΔU BE 。

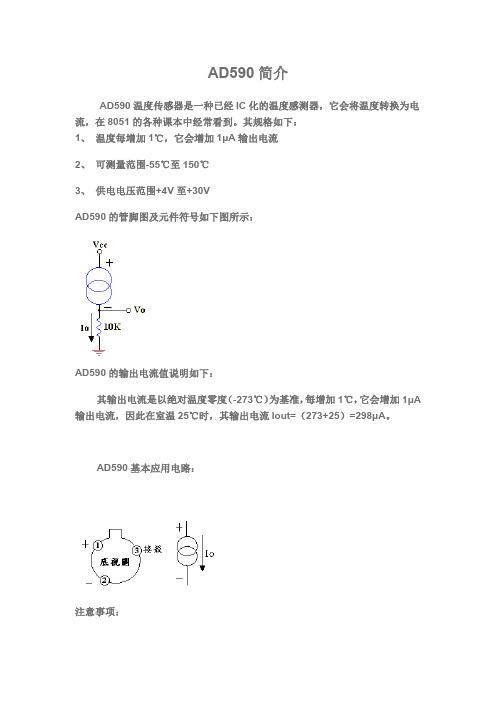

AD590简介
AD590温度传感器是一种已经IC化的温度感测器，它会将温度转换为电流，在8051的各种课本中经常看到。

其规格如下：
1、温度每增加1℃，它会增加1μA输出电流
2、可测量范围-55℃至150℃
3、供电电压范围+4V至+30V
AD590的管脚图及元件符号如下图所示：
AD590的输出电流值说明如下：
其输出电流是以绝对温度零度（-273℃）为基准，每增加1℃，它会增加1μA 输出电流，因此在室温25℃时，其输出电流Iout=（273+25）=298μA。

AD590基本应用电路：
注意事项：
1、 Vo的值为Io乘上10K，以室温25℃而言，输出值为10K×298μA=2.98V
2、测量Vo时，不可分出任何电流，否则测量值会不准。

AD590实际应用电路：
电路分析：
1、 AD590的输出电流I=（273+T）μA（T为摄氏温度），因此测量的电压V为（273+T）μA×10K=（2.73+T/100）V。

为了将电压测量出来又务须使输出电流I不分流出来，我们使用电压跟随器其输出电压V2等于输入电压V。

2、由于一般电源供应教多器件之后，电源是带杂波的，因此我们使用齐纳二极管作为稳压元件，再利用可变电阻分压，其输出电压V1需调整至2.73V
3、接下来我们使用差动放大器其输出Vo为（100K/10K）×（V2-V1）=T/10，如果现在为摄氏28℃，输出电压为2.8V，输出电压接AD转换器，那么AD转换输出的数字量就和摄氏温度成线形比例关系。

ad温度传感器原理AD590是一种常用的电流型集成温度传感器。

该芯片内部集成了温度传感部分、放大电路、驱动电路和信号处理电路等。

AD590只需单电源工作，输出的是电流而不是电压，因此，抗干扰能力强，要求的功率低（1.5mv/+5v/+25℃），使得AD590特别适合于工作运动测量。

因是高阻抗输出，所以长线上的电阻对器件工作影响不大。

用绝缘良好的双绞线连接，可以使器件在距25m处正常工作。

高输出阻抗又能极好地消除电源电压漂移和纹波的影响，电源由5v变到10v，最大只有1μA的电流变化。

相等于1℃的等效误差。

还要指出的是，AD590能经受高至44v的正向电压和20v的反向电压，因而不规则的电源变化或管脚反接也不会损坏器件。

AD590有许多主要特性，如流过器件的电流（mA）等于器件所处环境的热力学温度（K）度数，因此转换方便；测温范围为-55℃+150℃，因此非常适应通常的测温要求；输出电阻达到700MΩ，可以不用考虑接口电路阻抗的影响；电源电压范围为4V30V，因此对电源要求比较低，器件反接也不会损坏；测量精度高，非线性误差为±0.3℃。

温度传感器ad590的工作原理AD590工作原理的核心是输出电流跟随温度同时同量变化，以绝对零度(-273℃)为基准，每增加1℃，输出电流就会增加1μA。

因此在室温25℃（273+25=298K)时，其输出电流Io=298μA。

为了测量方便，通常测量AD590负载电阻的输出电压，若负载电阻10KΩ，测量Vo时，没有分出任何电流，则Vo为2.98V。

注意负载电阻R不能取得太大，以保证AD590两端电压不低于4V，AD590输出电流信号传输距离可达到1km以上。

AD590有多种型号，通常以后缀I，J，K，L，M等来区别，其中AD590L和AD590M一般用于精密温度测量电路。

温度传感器ad590测温基本电路AD590测量热力学温度的基本应用电路如下图所示。

当负载电阻为950欧姆时，电位器为100欧姆，两者之和为1K 欧姆，输出电压VO随温度T1MV/K而变化，然而，由于AD590的增益被偏置，电阻有误差，因此有必要对电路进行调整。

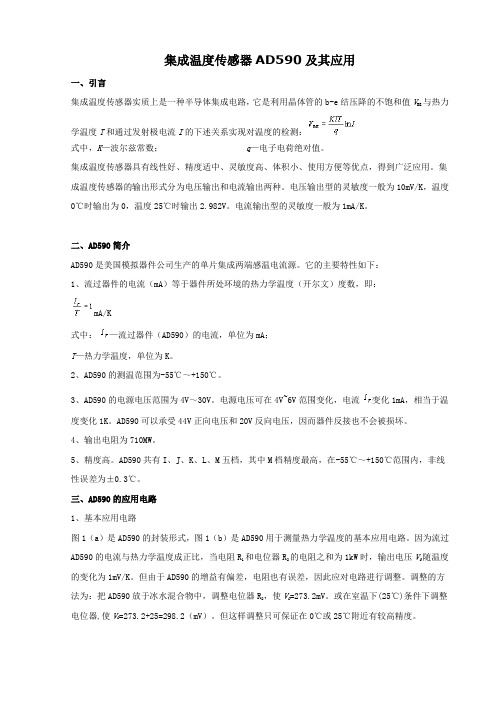

集成温度传感器AD590及其应用一、引言集成温度传感器实质上是一种半导体集成电路，它是利用晶体管的b-e结压降的不饱和值V BE与热力学温度T和通过发射极电流I的下述关系实现对温度的检测：式中，K—波尔兹常数；q—电子电荷绝对值。

集成温度传感器具有线性好、精度适中、灵敏度高、体积小、使用方便等优点，得到广泛应用。

集成温度传感器的输出形式分为电压输出和电流输出两种。

电压输出型的灵敏度一般为10mV/K，温度0℃时输出为0，温度25℃时输出2.982V。

电流输出型的灵敏度一般为1mA/K。

二、AD590简介AD590是美国模拟器件公司生产的单片集成两端感温电流源。

它的主要特性如下：1、流过器件的电流（mA）等于器件所处环境的热力学温度（开尔文）度数，即：mA/K式中：—流过器件（AD590）的电流，单位为mA；T—热力学温度，单位为K。

2、AD590的测温范围为-55℃～+150℃。

3、AD590的电源电压范围为4V～30V。

电源电压可在4V~6V范围变化，电流变化1mA，相当于温度变化1K。

AD590可以承受44V正向电压和20V反向电压，因而器件反接也不会被损坏。

4、输出电阻为710MW。

5、精度高。

AD590共有I、J、K、L、M五档，其中M档精度最高，在-55℃～+150℃范围内，非线性误差为±0.3℃。

三、AD590的应用电路1、基本应用电路图1（a）是AD590的封装形式，图1（b）是AD590用于测量热力学温度的基本应用电路。

因为流过AD590的电流与热力学温度成正比，当电阻R1和电位器R2的电阻之和为1kW时，输出电压V O随温度的变化为1mV/K。

但由于AD590的增益有偏差，电阻也有误差，因此应对电路进行调整。

调整的方法为：把AD590放于冰水混合物中，调整电位器R2，使V O=273.2mV。

或在室温下(25℃)条件下调整电位器,使V O=273.2+25=298.2（mV）。

AD590温度传感器和热电阻测温电路AD590温度传感器1、AD590简介是美国模拟器件公司推出的一种用集成工艺制造的双端00型温度传感器，它在-55C—150C范围内能按1μA/K(开氏温度)的恒定比率输出一个与温度成正比的电流，通过对此电流的测量就可得到所需的温度值。

其主要特点:(1)集成化，体积小。

AD590把一次传感器和二次处理电路集成在一个芯片上，仅需要一个+4V—+30V直流电源，省去了昂贵的变送器、滤波器及导线补偿和线性化电路，因此体积小，价格便宜，适用于许多测温场合。

(2)精度高，线性度好。

实践证明其检测精度可达 ?1?，?0.5? ?0.3?，在很大负载范围内(0-20KΩ)具有良好的线性。

(3)直接输出电流信号。

AD590不需要加任何变送器，就可直接把温度信号变为与绝对温度成比例变化的模拟电流信号送往微机接囗，使用方法简单，由于它是电流输出，抗干扰能力强，故可适用于长距离传输实现过程检测与控制。

(4)它的供电电压对输出电流的影响极微，在+4V—+30V内信息任选一定值就可以。

2、AD590外形及管脚属封装的AD590底视图如下图所示:AD590温度每上升1开氏温度就增加1μA电流，因此当温度为0? 时，(等于273.4 0K )其输出电流为273.4μA ，输出电压就是273.2μA×10 KΩ=2.732V,将其送到A/D转换器就可以将温度值读入CPU。

主要特点及外形1.一致性非常好，即当温度为298.2K(+25?)时，AD590均输出稳衡电流298.2μA，随温度升高或降低以1μA/1.0K增减其输出电流。

2.由于是电流输出而不是电压输出，因此，具有优良的干扰抑制比，只需很小的功率(1.5Mw)，这使AD590在遥测、遥感方面得到应用。

3.对电压漂移和波纹不敏感。

4.AD590电气上是耐用的,他可以承受正向+44V,反向+20V的电压而不损坏.5.AD590有金属封装和塑料封装两类,前者最佳使用温度-55?,+150C,后者最佳使用温度0?,+70?。

590AD 温度传感器摘要本文介绍了基于430MSP 单片机和590AD 温度传感器的一种温度采集系统，是利用169F 430MSP 单片机编程将传感器产生的模拟信号转变为数字信号，并在液晶显示器上显示出实时温度。

该系统中温度测量范围为C 10 -到C 50 。

测量精度达到小数点后一位。

在软件编程上，采用了C 语言进行编程，使用了显示模块程序、数据存取程序、A/D 转换程序等。

通过实验证明，本系统的测试结果与实际环境温度一致，对检测的温度进行实时显示。

关键词： 590AD 模拟温度传感器 D A 转换一、系统设计与实现1.基础部分1.1．系统硬件设计590AD 是美国模拟器件公司生产的单片集成两端感温电流源。

它的主要特性是流过器件的电流（A μ）等于器件所处环境的热力学温度（开尔文）度数，即：K /1TI r A =μ 式中：r I —流过器件（AD590）的电流，单位为μA ；因为流过AD590的电流与热力学温度成正比，当电位器阻值1R 一定时，电压1V 随温度改变线性变化。

经运算放大器（跟随器）匹配放大，模拟电压进入单片机模拟信号采集端口。

经单片机模数转换模块处理，转换为数字信号。

将实时温度显示在液晶显示器上。

接口连接电路如图一所示，由于AD590的电流与热力学温度数值相等，则电压1V 与实时温度成正比，所以单片机采集的模拟电压与实时温度成正比。

经过单片机程序运算可以得出实时温度。

1.2．软件程序设计系统程序主要实现对采集来的模拟信号进行模数转换，并对数字信号进行液晶显示，所以程序有采集模拟信号、D A 转换和液晶显示三部分，程序设计流程图如下，1.3．数据分析计算590AD 产生的电流与绝对温度成正比，则单片机采集的电压值与温度成正比，169F 430MSP 单片机中的12ADC 模块转换结果的计算公式如下：-+---⨯=R R R IN ADC V V V V N 4095 其中，IN V 等于输入模拟电压，+R V 为参考电压的正电压，-R V 为参考电压的负电压（一般取0 V ）。

ad590实验报告AD590实验报告引言：AD590是一种温度传感器，广泛应用于各种温度测量和控制的领域。

本实验旨在通过对AD590的实际应用，探究其在温度测量中的性能和优势。

一、实验目的本实验的目的是通过AD590温度传感器的实际应用，了解其原理和特点，并验证其在温度测量中的准确性和稳定性。

二、实验材料和方法1. 实验材料：- AD590温度传感器- 电压源- 数字万用表- 温度控制装置- 温度计2. 实验方法：1）将AD590温度传感器连接到电压源和数字万用表上，确保电路连接正确。

2）将温度传感器放置在温度控制装置中，并设定不同的温度。

3）记录AD590传感器输出的电压值和对应的温度值。

4）使用温度计测量相应温度，以验证AD590的准确性。

5）重复实验多次，取平均值以提高实验结果的可靠性。

三、实验结果和分析经过多次实验，记录并整理了AD590传感器输出电压和对应的温度值。

实验结果显示，AD590传感器的输出电压与温度之间呈线性关系，且准确度较高。

在实验过程中，我们发现AD590传感器的输出电压随温度的变化而线性变化。

这意味着我们可以通过测量AD590的输出电压，准确地计算出相应的温度值。

这种线性关系使得AD590在温度测量中具有很高的准确性和可靠性。

此外，我们还发现AD590传感器对温度的变化非常敏感。

即使是微小的温度变化，也能被传感器准确地检测到。

这使得AD590在温度控制系统中具有很高的灵敏度，可以实现精确的温度调节。

四、实验总结通过本次实验，我们对AD590温度传感器有了更深入的了解。

AD590传感器在温度测量和控制中具有很高的准确性、稳定性和灵敏度。

其线性关系使得我们可以通过测量其输出电压来准确计算温度值，从而实现精确的温度控制。

然而，需要注意的是，在实际应用中，AD590传感器的精度受到环境因素的影响。

例如，电压源的稳定性、传感器与温度控制装置之间的连接等因素都会对测量结果产生一定的影响。

温度传感器ad590优缺点温度传感器ad590介绍温度传感器的应用很广，在我们的日常生活中处处可见，不过对于温度传感器ad590你了解多少呢？温度传感器ad590的优缺点是什么？本文介绍的就是关于温度传感器ad590的优缺点及其介绍。

温度传感器ad590AD590是美国ANALOG DEVICES公司的单片集成两端感温电流源，其输出电流与绝对温度成比例。

在4V至30V电源电压范围内，该器件可充当一个高阻抗、恒流调节器，调节系数为1 µA/K。

温度传感器ad590的主要特性(1) 流过器件的电流(μA) 等于器件所处环境的热力学温度(开尔文) 度数：Ir/T=1 (1)式中，Ir—流过器件(AD590) 的电流，单位为μA；T—热力学温度，单位为K；(2) AD590的测温范围为- 55℃~+150℃；(3) AD590的电源电压范围为4～30 V，可以承受44 V正向电压和20 V反向电压，因而器件即使反接也不会被损坏；(4) 输出电阻为710 mΩ；(5) 精度高，AD590在- 55℃~+-150℃范围内，非线性误差仅为±0.3℃。

温度传感器ad590的优缺点由于温度传感器隶属于热电偶，因此就讲讲热电偶的优缺点。

热电偶热电偶包括由不同材料制成的两根电线的接点。

例如，J型热电偶是由铁和康铜制成的。

如图3所示，接点1位于待测量的温度处，而接点2和接点3则被置于用LM35模拟温度传感器测定的不同温度处。

输出电压与这两个温度值的差大致成比例。

因为热电偶的灵敏度相当低（在每摄氏度几十微伏的量级上），所以您将需要低偏移放大器来产生可用的输出电压。

在热电偶的工作范围内，温度至电压传递函数中的非线性往往需要补偿电路或查找表，正如RTD和热电偶一样。

然而，尽管有这些缺点，热电偶仍非。
