高压开关柜的发展状况1.高压开关柜的技术发展史2.高压开关柜国内外技术发展现状3.高压开关柜执行标准和基本要求目录前言1高压开关柜的发展史10(12)kV固定式高压开关柜10(12)kV手车式高压开关柜10(12)kV双母线高压开关柜35kV高压开关柜2高压开关柜国内外技术发展现状新一代12kV手车式高压开关柜新一代35kV的手车式高压开关柜环网柜(RMU)35kV气体绝缘金属封闭开关设备3高压开关柜执行标准和基本要求当前我国对高压开关柜的设计、制造、验收、执行的主要标准产品结构的基本要求4补充部分接第35页 2.4.3接36页新一代额定电压12kV固定式开关柜我国高压开关柜的发展状况前言忆往昔看今朝才能看到我们社会的发展和技术的进步，才能看到我们国家电器工业在过去的五十多年来，经过两代甚至三代人的艰苦奋斗取得的伟大成绩。
展望未来才能看到我们将来的发展远景。
开关柜这种配电不可缺少的设备，在我国1953年以前是一片空白。
当时我国既没有自己的国家标准，也无自己的产品品牌，更无自己的试验基地。
自1949年建国到1952年我国经历了三年的国民经济恢复时期之后，自1953年开始实施第一个五年建设计划，在第一个五年计划期间原苏联援建我国156项重点工程。
在我们电工行业国家统一引进了原苏联电工产品制造技术，这些产品包括高低压开关柜及其配套的高低压电器元件；当时分散到沈高、沈低、锦开、北开、上海华通等厂分别进行开发和生产。
发展到今天已经过去50多年，经过开发一代——淘汰一代——再开发——再淘汰的进程，产品一代比一代强，特别是改革开放以来取得突飞猛进发展，到今天在产品性能和功能上已接近或达到国际先进水平。
为了大家能够了解开关柜发展历史，下面把高压开关柜过去的发展过程作个简单介绍，并注重现在的需求把新产品作重点介绍，因所述内容是跨越五十多年时间的开关柜的发展历史，难免有不当之处，请同行给予指正与谅解。
1953年之前一些变电站，因当时我国没有高压开关柜，只好将元件固定在墙上，前面做个网门，每回路之间砌水泥砖结构墙来间隔见图1。

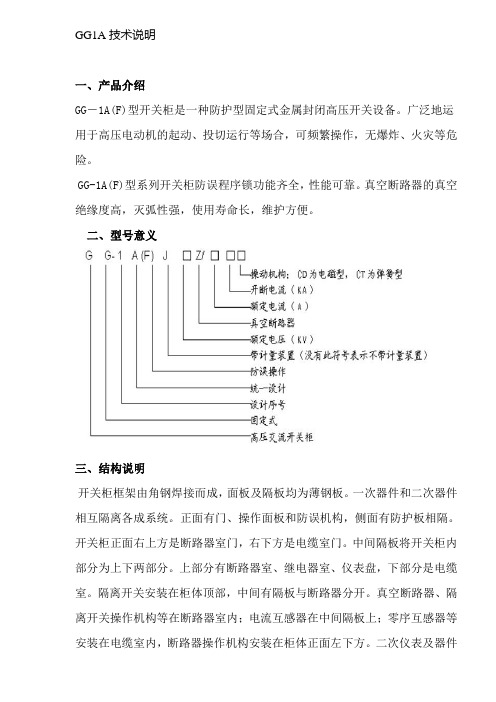

GG1A技术说明一、产品介绍GG－1A(F)型开关柜是一种防护型固定式金属封闭高压开关设备。
广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
GG-1A(F)型系列开关柜防误程序锁功能齐全，性能可靠。
真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
二、型号意义三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。
一次器件和二次器件相互隔离各成系统。
正面有门、操作面板和防误机构，侧面有防护板相隔。
开关柜正面右上方是断路器室门，右下方是电缆室门。
中间隔板将开关柜内部分为上下两部分。
上部分有断路器室、继电器室、仪表盘，下部分是电缆室。
隔离开关安装在柜体顶部，中间有隔板与断路器分开。
真空断路器、隔离开关操作机构等在断路器室内；电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。
二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
四、主要技术参数五、工作条件1、环境温度：上限40℃，下限－10℃，高寒地区－25℃；2、相对湿度：日平均值≤95%，月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；4、安装地点垂直倾斜度不超过5°。
六、订货须知：订货时用户须提供下列资料：1.主接线方案编号；2.二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；3.开关柜内的电器元件的型号、规格、数量；。
GG1A—12一、产品介绍GG－1A(F)型开关柜是一种防护型固定式金属封闭高压开关设备。
广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
GG-1A(F)型系列开关柜防误程序锁功能齐全，性能可靠。
真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
二、型号意义三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。
一次器件和二次器件相互隔离各成系统。
正面有门、操作面板和防误机构，侧面有防护板相隔。
开关柜正面右上方是断路器室门，右下方是电缆室门。
中间隔板将开关柜内部分为上下两部分。
上部分有断路器室、继电器室、仪表盘，下部分是电缆室。
隔离开关安装在柜体顶部，中间有隔板与断路器分开。
真空断路器、隔离开关操作机构等在断路器室内；电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。
二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
四、主要技术参数五、工作条件1、环境温度：上限40℃，下限－10℃，高寒地区－25℃；2、相对湿度：日平均值≤95%，月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；4、安装地点垂直倾斜度不超过5°。
六、订货须知：订货时用户须提供下列资料：1.主接线方案编号；2.二次回路接线原理图，端子排列图，如端子无排列图时，按制造厂规定；3.开关柜内的电器元件的型号、规格、数量；。
EXPLODED VIEW• SWITCH RATING: 10 AX 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM01 BASE 02 BLOCK03 FIXED CONTACT ASSEMBLY 04 ROCKER05 FIXING SCREW 06 FRONT PLATE 07 MIDDLE COVER08 EARTH GRID ASSEMBLY 09 PISTON ASSEMBLY 10 PRESS PLATE11 MOVING CONTACT ASSEMBLY12 SUPPORT PLATE ASSEMBLY 13 RIVET14 1G METAL MOUNTING BOX 15 SCREWEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• SWITCH RATING: 10 AX 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MMEXPLODED VIEWDIMENSIONS WIRING DIAGRAM01 BASE 02 BLOCK03 FIXED CONTACT ASSEMBLY04 ROCKER 05 FIXING SCREW 06 FRONT PLATE 07 MIDDLE COVER08 EARTH GRID ASSEMBLY 09 PISTON ASSEMBLY 10 PRESS PLATE11 MOVING CONTACT ASSEMBLY 12 SUPPORT PLATE ASSEMBLY13 RIVET14 1G METAL MOUNTING BOX 15 SCREW• SWITCH RATING: 10 AX 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM01 BASE02 FIXED CONTACT ASSEMBLY 03 ROCKER 04 FIXING SCREW05 FRONT PLATE 06 MIDDLE COVER 07 EARTH GRID ASSEMBLY 08 PISTON ASSEMBLY 09 PRESS PLATE10 MOVING CONTACT ASSEMBLY 11 SUPPORT PLATE ASSEMBLY 12 RIVET13 1G METAL MOUNTING BOX 14 SCREWEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• SWITCH RATING: 10 AX 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MMEXPLODED VIEWDIMENSIONS WIRING DIAGRAM01 BASE02 FIXED CONTACT ASSEMBLY 03 ROCKER04 FIXING SCREW 05 FRONT PLATE 06 MIDDLE COVER 07 EARTH GRID ASSEMBLY 08 PISTON ASSEMBLY 09 PRESS PLATE10 MOVING CONTACT ASSEMBLY 11 SUPPORT PLATE ASSEMBLY 12 RIVET13 1G METAL MOUNTING BOX 14 SCREW• SWITCH RATING: 10 AX 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MMEXPLODED VIEWDIMENSIONS WIRING DIAGRAM01 BASE02 FIXED CONTACT ASSEMBLY 03 ROCKER 04 FIXING SCREW05 FRONT PLATE 06 MIDDLE COVER 07 EARTH GRID ASSEMBLY 08 PISTON ASSEMBLY 09 PRESS PLATE10 MOVING CONTACT ASSEMBLY 11 SUPPORT PLATE ASSEMBLY12 RIVET13 1G METAL MOUNTING BOX 14 SCREW• SWITCH RATING: 10 AX 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM01 EARTH GRID ASSEMBLY 02 SUPPORT PLATE ASSEMBLY 03 FIXED CONTACT ASSEMBLY L104 PISTON ASSEMBLY 05 ROCKER 06 FIXING SCREW07 RIVET 08 FRONT PLATE 09 MIDDLE COVER 10 PRESS COVER11 FIXED CONTACT ASSEMBLY L212 MOVING CONTACT ASSEMBLY 13 BASE 14 SCREW15 1G METAL MOUNTING BOX1 GANG INTERMEDIATE SWITCH, 10 AXEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• FLEX OUTLET RATING: 20 A 250 V~• COMPLY WITH BS 5733• FRAME MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM01 EARTH GRID02 EARTH TERMINAL ASSEMBLY 03 MIDDLE COVER04 FIXING SCREW 05 FRONT PLATE 06 GASKET 07 PRESS STRIP 08 SCREW09 CONNECTION PLATE L 10 RIVET11 1G METAL MOUNTING BOX 12 SCREW20 A CONNECTION UNIT WITH FLEX OUTLETEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• SWITCH RATING: 20 A 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM01 SCREW02 TERMINAL ASSEMBLY 03 FIXED CONTACTASSEMBLY L 04 MOVING CONTACTASSEMBLY05 SUPPORT PLATEASSEMBLY 06 FRONT PLATE 07 ROCKER08 FIXING SCREW 09 RIVET10 PISTON ASSEMBLY 11 LIGHT COVER 12 NEON ASSEMBLY 13 MIDDLE COVER14 SUPPORT PLATE N1 GANG DP SWITCH WITH NEON, 20 AEXPLODED VIEWDIMENSIONS WIRING DIAGRAM15 FIXED CONTACTASSEMBLY N 16 BASE 17 EARTH GRID 18 1G METALMOUNTING BOX• SWITCH RATING: 45 A 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 143.5 MM01 SCREW02 EARTH GRID ASSEMBLY 03 FIXED CONTACTASSEMBLY L 04 MOVING CONTACTASSEMBLY05 SUPPORT PLATEASSEMBLY L 06 PISTON ASSEMBLY 07 RIVET08 FIXING SCREW 09 LIGHT COVER 10 FRONT PLATE 11 MIDDLE COVER 12 NEON ASSEMBLY 13 ROCKER14 SUPPORT PLATE N1 GANG 45 A DP Switch w/Neon (6 x 3)EXPLODED VIEWDIMENSIONS WIRING DIAGRAM15 FIXED CONTACTASSEMBLY N 16 BASE17 2G METALMOUNTING BOX• SOCKET RATING: 15 A 250 V~• COMPLY WITH BS 546• FRAME AND ROCKER ARE MADE OF UREA, PLATE IS MADE OF METAL• 82.5 x 82.5 MM01 EARTH GRID ASSEMBLY 02 SCREW03 SUPPORT PLATE L 04 FIXED CONTACTASSEMBLY L 05 CONTACT06 SHUTTER SPRING 07 MIDDLE COVER 08 RIVET09 FIXING SCREW 10 FRONT PLATE 11 ROCKER12 PISTON ASSEMBLY 13 SHUTTER14 MOVING CONTACTASSEMBLY15 CONNECTION PLATE N1 GANG 15 A SWITCHED SO SPEXPLODED VIEWDIMENSIONS WIRING DIAGRAM16 TERMINALASSEMBLY 17 BASE18 1G METALMOUNTING BOX•SOCKET RATING: 13 A 250 V~•COMPLY WITH IEC60884-1, IEC60884-2-3, BS1363-2•FRAME AND ROCKER ARE MADE OF UREA, PLATE IS MADE OF METAL•82.5 x 82.5 MM01 SCREW02 SUPPORT PLATE N 03 SUPPORT PLATE L 04 PLASTIC BLOCK05 L CONTACT ASSEMBLY 06 SHUTTER SPRING07 NEON ASSEMBLY08 LIGHT COVER 09 FRONT PLATE10 FIXING SCREW 11 RIVET12 MIDDLE COVER13 ROCKER14 PISTON ASSEMBLY 15 SHUTTER16 N CONTACT ASSEMBLYEXPLODED VIEWDIMENSIONS WIRING DIAGRAM17 MOVING CANTACTASSEMBLY 18 TERMINALASSEMBLY 19 BASE 20 EARTH GRIDASSEMBLY 21 1G METALMOUNTING BOX• SOCKET RATING: 13 A 250 V~• COMPLY WITH IEC60884-1, IEC60884-2-3, BS1363-2• FRAME AND ROCKER ARE MADE OF UREA, PLATE IS MADE OF METAL• 82.5 x 143.5 MM01 EARTH GRID ASSEMBLY 02 SCREW03 SUPPORT PLATE L 04 TERMINAL ASSEMBLY 05 L CONTACT ASSEMBLY 206 N CONTACT ASSEMBLY 207 SHUTTER SPRING 08 NEON ASSEMBLY 09 LIGHT COVER10 RIVET11 FIXING SCREW12 FRONT PLATE 13 MIDDLE COVER 14 ROCKER 15 ROCKER16 PISTON ASSEMBLYEXPLODED VIEWDIMENSIONS WIRING DIAGRAM17 SHUTTER 18 PLASTIC BLOCK 19 N CONTACTASSEMBLY 120 L CONTACTASSEMBLY 121 MOVING CANTACTASSEMBLY 22 SUPPORT PLATE N 23 BASE24 2G METALMOUNTING BOX• SUITABLE FOR RJ45 CAT.6 CABLE • COMPLY WITH BS 5733• FRAME MADE OF ABS, PLATE MADE OF METAL,SHUTTER MADE OF PC• 82.5 x 82.5 MM01 EARTH GRID ASSEMBLY 02 RJ45 CAT.6 MODULAR 03 SHUTTER 04 FIXING SCREW 05 RIVET06 FRONT PLATE 07 MIDDLE COVER 08 SPRING09 CAT COVER10 1G METAL MOUNTING BOXEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• SUITABLE FOR RJ45 CAT.6 CABLE • COMPLY WITH BS 5733• FRAME MADE OF ABS, PLATE MADE OF METAL,SHUTTER MADE OF PC• 82.5 x 82.5 MM01 RJ45 CAT.6 MODULAR 02 EARTH GRID ASSEMBLY 03 SHUTTER 04 FIXING SCREW 05 RIVET 06 FRONT PLATE07 MIDDLE COVER 08 SPRING 09 CAT COVER10 1G METAL MOUNTING BOXEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• SWITCH RATING: 10 A 250 V~• COMPLY WITH IEC60669-1• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM01 BASE 02 BLOCK03 FIXED CONTACTASSEMBLY04 SPRING 05 ROCKER 06 FIXING SCREW 07 FRONT PLATE 08 MIDDLE COVER09 EARTH GRID ASSEMBLY 10 PISTON ASSEMBLY 11 PRESS PLATE12 MOVING CONTACTASSEMBLY 13 SUPPORT PLATEASSEMBLY14 RIVET1 GANG 1 WAY PUSH BUTTON SWITCH, 10 AEXPLODED VIEWDIMENSIONS WIRING DIAGRAM15 1G METALMOUNTING BOX 16 SCREW• BLANK PLATE• COMPLY WITH BS 5733• PLATE MADE OF METAL • 82.5 x 82.5 MM01 EARTH GRID ASSEMBLY 02 FIXING SCREW 03 FRONT PLATE 04 RIVET05 1G METAL MOUNTINGBOXEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• BLANK PLATE• COMPLY WITH BS 5733• PLATE MADE OF METAL • 143.5 x 82.5 MM01 EARTH GRID ASSEMBLY 02 FIXING SCREW 03 FRONT PLATE 04 RIVET05 2G METAL MOUNTINGBOXEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• FCU RATING: 13 A 250 V~• COMPLY WITH BS 1363-4• FRAME MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM01 BASE 02 CONTACT 03 FIXING SCREW 04 PRESS STRIP 05 CABLE HOLDER 06 FUSE COVER 07 FUSE08 PLASTIC BLOCK 09 FRONT PLATE 10 LIGHT COVER 11 MIDDLE COVER12 ROCKER13 PISTON ASSEMBLY 14 TERMINAL ASSEMBLY 15 SUPPORT PLATE N16 SUPPORT PLATE L1 GANG 13 A SWITCHED FUSED CONNECTION UNIT W/NEONEXPLODED VIEWDIMENSIONS WIRING DIAGRAM17 MOVING CANTACTASSEMBLY 18 STATIC CONTACTASSEMBLY N 19 STATIC CONTACTASSEMBLY L 20 CONNECTION PLATE L 21 EARTH GRIDASSEMBLY 22 RIVET23 1G METALMOUNTING BOX 24 SCREW• CAVITY BOX• COMPLY WITH BS 5733• BOX MADE OF METAL • 78.5 x 78.5 MM01 FIXING SCREW 02 1G METAL MOUNTINGBOX1G METAL MOUNTING BOXEXPLODED VIEWDIMENSIONS WIRING DIAGRAM• CAVITY BOX• COMPLY WITH BS 5733• BOX MADE OF METAL • 139 x 78.5 MM01 FIXING SCREW 02 2G METAL MOUNTINGBOX2G METAL MOUNTING BOXEXPLODED VIEWDIMENSIONSWIRING DIAGRAM• FUSED RATING: 13 A 250 V~• COMPLY WITH BS1363-4• FRAME AND ROCKER MADE OF UREA, PLATE MADE OF METAL • 82.5 x 82.5 MM1G 13 A FUSED CONNECTION UNIT W/NEONEXPLODED VIEWDIMENSIONS WIRING DIAGRAM01 BASE02 CONNECTION PLATE L103 CONNECTION PLATE L204 SCREW 05 PRESS STRIP 06 CABLE HOLDER 07 PLASTIC BLOCK 08 MIDDLE COVER 09 FIXING SCREW 10 FRONT PLATE 11 LIGHT COVER12 NEON ASSEMBLY 13 FUSE COVER 14 FUSE15 CONNECTION PLATE N16 CONTACT17 TERMINALASSEMBLY 18 EARTH GRIDASSEMBLY 19 RIVET20 1G METALMOUNTING BOX 21 SCREW。
高压低压开关柜各种型号的介绍与区别目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 .型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍GG-1A（F）系列:GG-1A型高压开关柜为固定式GG-1A（F）型防误型高压开关柜（固定式具有防误装置的高压开关柜）用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A（F）型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
XGN系列用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
开关室内装有FL（R）N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。
产品名称: GG-1A(F)高压开关柜一、概述GG－1A（F）防误装置的高压开关柜，适用于交流50HZ，额定电压3，6，10KV，额定电流最大至A，额定开断电流最大至31.5KA单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
本柜是GG－1A型高压开关柜改进后的产品：能满足“五防”闭锁要求，具有五种防止误操作的功能；1、防止带负荷分合隔离开关；2、防止误入带电间隔；3、防止误分、合断路器；4、防止带电挂接地线；5、防止带接地线合闸。
二、环境条件安装高度不超过海拔1000m；周围介质温度不高于＋40℃，不低于－20℃；室内的相对湿度不超过85％（＋20℃时）；没有导电尘埃与足以能腐蚀金属和破坏绝缘的气体的场所；没有爆炸危险的场所；没有剧烈震动和颠簸及垂直倾斜度不超过5度的场所；经过湿热带要求的处理，高压开关柜可适用于周围空气相对湿度为95％，有凝露和霉菌存在的地区注：当装用的某些电器设备未能符合上列工作条件时，则按电器设备技术标准所规定的工作条件使用，或由用户和制造部门协商解决。
三、主要技术参数额定电压（KV）3、6、10最高工作电压（KV）11.5（10KV时）额定电流（A）400、600、1000、1250、2000、3000额定短路开断电流（KA）（最大）31.5动稳定电流（KA）（峰值）804秒热稳定电流（KA）（最大）31.5操动方式：弹簧储能、电磁操动机构母线系统：单母线、单母线旁路重量（KG）约850（其中25-28方案重约1100）四、型号说明、外形尺寸图等请查看GG-1A(F)高压开关柜详细说明书五、订货须知一次线路方案编号或一次线路方案二次线路方案编号或二次线路原理展开图平面图中高压排列顺序及各柜用途一次线路额定电压、额定电流一、二次线路所用电器设备的名称、型号、规格及数量主母线规格如有并列时需要提供同期系统接线图。
DescriptionThe G-1 Wash moving head is the ideal companion for the G-1 Beam, and is designed for any type of outdoor event and smaller venues in need of small moving wash lights with high output, uniform colors from a distance and color calibration to match other SGM fixtures. The G-1 Wash offers high contrast levels and extreme brightness in a small physical footprint at a low power consumption. The G-1 Wash can be ordered with or without batteries, installed with a remotebase, or without any base at all.Features and benefitsBattery-driven IP65 color LED moving head19 RGBW LEDs and a 8.5º beam angleContinuous pan movement, built-in macro effects DMX, RDM and 100% wireless (power and control) Extremely bright with full color mixing Ultra-high-speed strobe effectPractically maintenance-free and silent performance Flicker-free / Programmable scenesCertifications & classifications240º(0.95in)8024SpecificationOptical Data LED expected lifetime50,000 hoursLens8.5°Lens angle8.5 °Lightsource 19 LEDs total, 4 Red, 4 Green, 4 Blue, 7 White (5.700K)Photometric Beam angle(s)8° (with 8.5°)Color temperature range2000K - 10000KEfficacy38 lm/WLux @ 10m549 luxLux @ 3m5078 luxLux @ 5m2194 luxMaximum Beam Angle8 °Maximum Field Angle8.5 °Physical Color options Black - RAL 9004Custom color - Any RALWhite - RAL 9010IP class IP65Material AluminiumPC/ASAPlasticRubberSteelNet dimensions219 x 382 x 255 mmNet dimensions inches8.6 x 15.1 x 10 inchesNet weight8.9 kg (19.6 lbs)Features Built-in macro effects50 macrosDimming ElectronicPan EndlessPan modes360°360° Shortest path540°Continues CCWContinues CWEndlessStrobe Ultra-high-speed strobe effectsTilt240°Electrical AC power, max.90 - 264V 50/60HzAC Power, nominal100 - 240V 50/60HzDC power, nominal24 VDCElectrical Protection Overload protection with automatic recoverMax Inrush Current 230VAC35 AMax power consumption55 WPower Supply Unit Auto-ranging electronic switch-modeStandby power consumption7 WTypical power consumption40 WProgramming and Control16-bit control Dimmer, pan and tiltCabled DMX 5 pin XLR input/outputDMX channels13DMX modes1Protocol CRMX, W-DMX™ G2, W-DMX™ G3, W-DMX™ G4, W-DMX™ G4S USITT DMX512ARDM ANSI E1.20Setting and addressing Control panelOLED graphical display / 4 buttonsRDM ANSI E1.20Standalone modeStandalone mode8 Internal Standalone Programs9 Internal Pan/Tilt PresetsWireless DMX Lumen Radio with RDM Connections DMX data in/out IP65 XLR 5-pin cable, 0,2 m (7.8 in)IP65 XLR 5-pin connector, MalePower Power input connectorInstallation Mounting point 2 quarter-turn locking points for one Omega bracketOrientation AnyRigging possibilities Hanging (Omega Bracket included) or ceiling/wall mount (optional)Safety features 2 attachment points for safety wireMinimum distance to combutiblematerials: 0.3 meter (11 in).Thermal Cooling PassiveHumidity (max.)98 %Temperature range, Operating-40°C to 50°CTemperature range, Start-up-20°C to 50°CTemperature range, Storage-20°C to 25°CThermal Protection Automatic overtemperature protectionIncluded items Included items 2 m power cable1 Omega bracket with quater-turnfastenersSafety instructions and installationquick guideBattery Battery capacity (non-stop) 6 - 8 hoursBattery capacity (typical use)12 - 14Battery charge time up to 100%12 - 16 hoursBattery charge time up to 75%8 - 12 hoursBattery Option YESBattery status Battery level indicatorBattery type Lithium-Ion batteryMemory effect 85% battery capacity after 500 full charge cyclesConforms To CE - 2014/30/EU: EMC Directive EN 55103-1EN 55103-2EN 55015EN 61547EN 61000-3-2EN 61000-3-3CE - 2014/35/EU: Low VoltageDirectiveEN 60598-1EN 60598-2-17EN 62471EN 60529RoHS2 Directive2011/65/EUUL UL Std. 1573NOTES:Due to continuous improvements and innovations, specifications may change without notice.LEDs' expected lifetime provided by manufacturer and obtained under manufacturer’s test conditions.Zoom range defined as a minimum beam angle to a maximum field angle.Photometric measurements obtained with Goniometer Scan / SGM Illumination Lab 1.6.0.0.Lumen output in pixel products is calculated.Mail ***************** Website 。
GG-1A(F)-12固定式高压开关设备安装使用说明书
1. 概述
2. 型号及其含义
3. 使用环境条件
4. 主要技术参数
5. 开关设备结构
6. 闭锁方案
7. 防止电气误操作
8. 安装、调试及维护
9. 主电路方案
10. 订货须知1 1 1 1 2 2 3 4 6 8
3. 使用环境条件
4. 主要技术参数
3.1 环境温度：-25'C~+40°C;
3.2 海拔高度：不超过1000m;
3.3 相对湿度：日平均值不大于95%,月平均值不大于90%;
3.4 地震烈度：不超过8度；
3.5 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
2. 型号及其含义
1. 概述
()固定式高压开关设备
GG-1A F 型高压开关设备的基础上加装“防误” 闭锁装置和完善的接地系统达到两部提出的“五防”要求。
适用于发电厂、变电站和工矿企业变电所，额定电压3.6~12kV 三相交流50Hz 单母线和单母线旁路系统， 作为接受和分配电能之用。
本产品符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定。
本产品可配用真空断路器。
GG-1A (F) 12kV 固定式高压开关设备(以下简称“开关设备”)，系GG-1A 型高压开关柜改进派生产品。
在原GG-1A G G －1A (F)－12 / □
主电路方案编号 额定电压(kV) 防误型
设计序号
固定式
高压开关设备(开关柜）
断口间
极间、极对地间
7
额定绝缘
水平1min 工频耐受电压雷电冲击
kV kV 24、32、4224、32、4840、60、754.1 开关柜的技术参数
中压成套开关设备5. 开关设备结构
6. 闭锁方案
为既满足广大工矿企业又满足电力部门订货要求，既适用新柜生产，又适于老柜的改造。
6.1 简易闭锁方案：即靠墙安装，设置简易接地桩端，从而基本上取消了程序锁，大大简化了闭锁装置。
该闭锁方案，采用锁板装置防止带负荷拉闸，前门采用锁门机构,防止误入带电间隔。
控制开关KK把手旁安装SC1-10D型程序锁，防止误分，误合断路器；采用简易接地桩端，防止带电挂接地线和带地线合隔离开关。
单母钱旁路柜,旁路隔离开关采用电磁锁闭锁。
在柜体总装结构布置上，基本同原GG-1A柜体，断路器安装高度不变，出线侧隔离开关安装在柜的下室。
但此时开关停电分闸后，只能开启右上门进入断路器室检修，右下门仍被302型门锁锁住不能开启，即不能进入下隔离开关室。
这种靠墙安装总体布置，一般适用于工矿企业无双电源的电缆进出线用户。
该闭锁方案中，采用各种防止误操作的闭锁装置，更加方便于用户现场运行的GG-1A柜的改造。
7. 防止电气误操作
本柜防止电气误操作的闭锁，是机械类制止性的，不影响断路器、隔离开关等原有的技术参数和性能。
它具有五种防止误操作功能(简称"五防")。
隔离开关手柄上装有电磁锁，且装有程序锁(下隔离、上隔离、前门)一套。
请严格按照操作程序来操作开关柜。
7.1 停电操作(运行→检修)
开关柜处于工作位置，即上隔离开关、下隔离开关、断路器处于合闸状态，前门、后门关闭已锁好，并处于带电运行之中。
先将断路器分闸，打开电磁锁，同时打开下隔离上的程序锁后，向下压操作手柄，分开下隔离，同时观察下隔离分合情况，下隔离分到位后，把电磁锁复位，拔出程序锁钥匙，用钥匙打开上隔离操作手柄上的程序锁，向下压操作手柄，打开上隔离开关，检查上隔离分合情况，拔出程序锁钥匙，用钥匙打开前门。
停电操作完毕，挂上接地
线，检修人员可对断路器及电缆室进行维护和检修。
断路器分闸打开电磁锁上下隔离合闸打开下隔离程序锁分开下隔离打开上隔离程序锁分开上隔离上下隔离分闸
图2 操作示意图
停电操作7.2 送电操作(检修→送电)
若已检修完毕，需要送电，取下接地线，按如下程序操作：
将前门关好锁定，取出程序锁钥匙，打开电磁锁，再用程序锁钥匙打开上隔离开关，向上提操作手柄，同时观察隔离开关分合情况，再打开下隔离开关，向上提操作手柄，合到位后把电磁锁复位，拔出程序锁钥匙放好。
检查隔离开关分合情况。
上、下隔离开关全部合到位后，这时可合上断路器。
中压成套开关设备
断路器合闸
打开电磁锁
上下隔离合闸
打开下隔离程序锁合开下隔离
打开上隔离程序锁合开上隔离上下隔离分闸
3
8. 安装、调试及维护
8.1 安装
8.1.1 真空断路器在分合闸时产生的动负载，向上、下约为7840N，此数据提供基础时估算基础应力。
8.1.2 基础
开关设备基础参照下图进行设计和施工，基础应平整。
8.1.3 安装程序及注意事项
a) 将开关柜设备按排列顺序放置在基础槽钢上，调整好组成开关的直线度、垂直度，然后用M12螺栓或用点焊方法将开关柜固定在基础槽钢上；
b) 用M12X30螺栓进行柜间连接；
c) 安装主母线，按柜号找出相应的母排，将母线连接，连接母线时接触面应平整，无污物，有污物时应除净，涂中性凡士林油；
d) 安装一次伸展缆，电缆头制作完后，将电缆头固定在支架上，电缆与母线接触面应平整，接触面涂上中性凡士林油后连接，并紧固，电缆施工完后应用隔板将电缆室与电缆沟封隔；
e) 连接柜间接地母线，主接地母线沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连线导通，工作接地电阻不大于1000μΩ，保护接地电阻不大于4Ω；
f ) 安装二次回路电缆，电缆由机构左侧二次电缆孔穿入，顺侧壁进入继电器室，分接到相应的端子上，施工时应注意对应电缆号，端子是否有漏穿或穿错，二次施工完后，注意勿记忘封盖二次电缆孔。
88.2.1 验收试验项目
a) 根据订货资料查对柜内安装电气元件型号、规格是否相符；
b) 检查紧固件是否松动，发现有松动的应予拧紧；
c) 检查母线连接处，接触是否有接触不良，若有应进行修理；
d) 手动操作隔离开关、断路器、机械闭锁3至5次，应灵活无卡滞现象，且动作准确，程序无误；
e) 检查断路器、隔离开关的机械特性，是否符合其本身规定要求；
f ) 检查二次接线是否符合国纸要求，在主电路不通电的情况下对二次通电进行动作实验，应符合二次接线图的要求；g) 主回路电阻测量，因本身开关柜方安装多，各相电阻值尚待确定，暂定测量部分为断路器和电气连接端子，断路 器不超过其标准规定值，电气连接端子应不大于1μΩ，测量方法采用直流压降法，通过100A 直流电流，测其电 压降；
h) 二次回路绝缘强度试验，在导体与外壳之间，施加交流50Hz ，电压2000V ，历时1min ，应无击穿放电现象，二次 回路中有电子元件，试验电压由制造厂与用户商定；
i ) 主回路工频绝缘电压试验，在相对地和相间，施加交流50Hz ，根据开关柜的额定电压，按GB311.1-83规定值的 85%历时1min 无击穿闪络现象。
.2 验收试验及投入运行前准备工作
中压成套开关设备
中压成套开关设备
10.订货须知
用户订货除必须提供主电路和辅助电路方案及其设备型号规格和主电路方案排列图样外，在图样中或签订合同中必须注明：
10.1 单母线柜；
a) 是靠墙安装还是加遮栏柜；
b) 是采用单相接地开关，还是采用简易接地桩端；
未作上述说明，均按靠墙安装，简易接地桩简易闭锁方案供货。
10.2 单母线旁路柜
a) 是户内旁路(出线侧隔离开关，旁路隔离开关安装在遮栏柜内）还是户外旁路(出线侧隔离开关，旁路隔离开关安装在户外)；
b) 是采用单相接地开关，还是采用简易接地桩端；
c) 旁路隔离开关是采用程序锁闭锁，还是采用电磁锁闭锁。
未作上述注明，按户内简易闭锁方案(简易接地桩端、电磁锁闭锁)供货。
P8.
