料石人行道面层

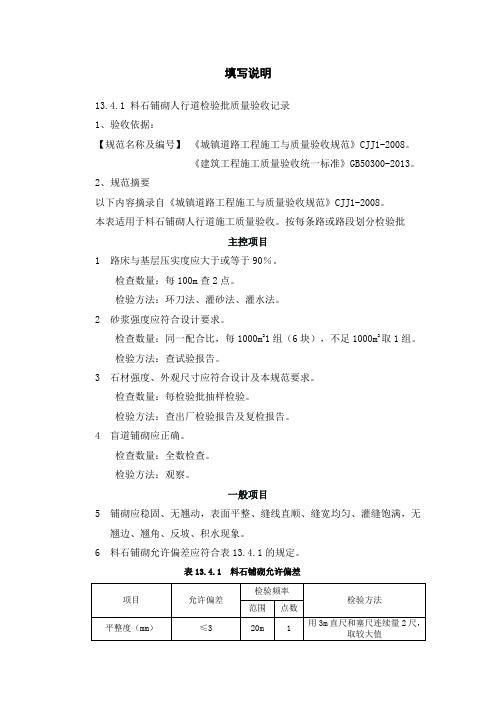

填写说明
13.4.1 料石铺砌人行道检验批质量验收记录
1、验收依据：
【规范名称及编号】《城镇道路工程施工与质量验收规范》CJJ1-2008。

《建筑工程施工质量验收统一标准》GB50300-2013。

2、规范摘要
以下内容摘录自《城镇道路工程施工与质量验收规范》CJJ1-2008。

本表适用于料石铺砌人行道施工质量验收。

按每条路或路段划分检验批
主控项目
1 路床与基层压实度应大于或等于90％。

检查数量：每100m查2点。

检验方法：环刀法、灌砂法、灌水法。

2 砂浆强度应符合设计要求。

检查数量：同一配合比，每1000m21组（6块），不足1000m2取1组。

检验方法：查试验报告。

3 石材强度、外观尺寸应符合设计及本规范要求。

检查数量：每检验批抽样检验。

检验方法：查出厂检验报告及复检报告。

4 盲道铺砌应正确。

检查数量：全数检查。

检验方法：观察。

一般项目
5 铺砌应稳固、无翘动，表面平整、缝线直顺、缝宽均匀、灌缝饱满，无
翘边、翘角、反坡、积水现象。

6 料石铺砌允许偏差应符合表13.4.1的规定。

表13.4.1 料石铺砌允许偏差。

料石铺砌人行道面层检验批质量检验记录检验单位：XX建筑工程质量监督站施工单位：XX建筑工程有限公司工程名称：XXX项目工程部位：人行道面层日期：2024年XX月XX日一、检验目的：为了检验料石铺砌人行道面层的质量是否符合设计要求和规范要求。

二、检验依据：1.《XX市道路建设与养护管理办法》；2.《人行道工程施工及验收规范》；3.《XX市建设工程质量检验批质量检验报告》。

三、检验内容：1.检查料石的石质及规格是否符合设计要求；2.检查料石的安装方式和间隙是否符合规范要求；3.检查人行道面层的平整度和厚度是否符合规范要求；4.检查人行道面层的抗滑性和防滑性能是否符合规范要求；5.检查人行道面层的颜色和表面装饰是否符合设计要求。

四、检验方法：1.目测检查：对料石的石质、规格、安装方式和间隙等进行目测检查；2.测量检查：使用平整度测量仪器对人行道面层进行平整度和厚度测量；3.试验方法：使用湿滑度试验仪对人行道面层的抗滑性和防滑性能进行试验。

五、检验结果：1.料石的石质和规格符合设计要求；2.料石的安装方式和间隙符合规范要求；5.人行道面层的颜色和表面装饰符合设计要求。

六、处理意见：根据现场检验结果，人行道面层经质量检验合格，可以进行下一步工序的施工。

七、质检单位意见：经检验，料石铺砌人行道面层的质量符合设计要求和规范要求，可以进行下一步工序的施工。

八、项目负责人签字：建设单位负责人签字：以上是一份料石铺砌人行道面层检验批质量检验记录的示例报告。

根据实际情况，可以适当调整检验内容和方法。

检验报告的编写应严格按照相关规范要求进行，并保持客观、真实、准确的原则。

同时，在报告中应包含项目负责人和建设单位负责人的签字确认，以确保报告的可信性和权威性。

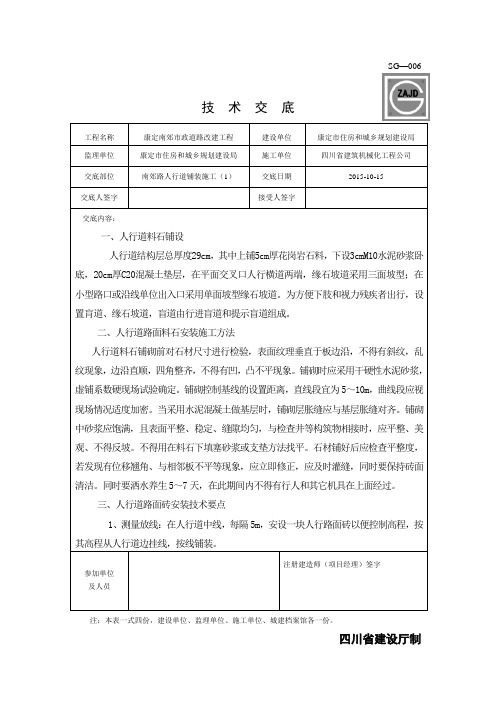

技术交底工程名称康定南郊市政道路改建工程建设单位康定市住房和城乡规划建设局监理单位康定市住房和城乡规划建设局施工单位四川省建筑机械化工程公司交底部位南郊路人行道铺装施工（1）交底日期2015-10-15交底人签字接受人签字交底内容：一、人行道料石铺设人行道结构层总厚度29cm，其中上铺5cm厚花岗岩石料，下设3cmM10水泥砂浆卧底，20cm厚C20混凝土垫层，在平面交叉口人行横道两端，缘石坡道采用三面坡型；在小型路口或沿线单位出入口采用单面坡型缘石坡道。

为方便下肢和视力残疾者出行，设置肓道、缘石坡道，盲道由行进盲道和提示盲道组成。

二、人行道路面料石安装施工方法人行道料石铺砌前对石材尺寸进行检验，表面纹理垂直于板边沿，不得有斜纹，乱纹现象，边沿直顺，四角整齐，不得有凹，凸不平现象。

铺砌时应采用干硬性水泥砂浆，虚铺系数硬现场试验确定。

铺砌控制基线的设置距离，直线段宜为5～10m，曲线段应视现场情况适度加密。

当采用水泥混凝土做基层时，铺砌层胀缝应与基层胀缝对齐。

铺砌中砂浆应饱满，且表面平整、稳定、缝隙均匀，与检查井等构筑物相接时，应平整、美观、不得反坡。

不得用在料石下填塞砂浆或支垫方法找平。

石材铺好后应检查平整度，若发现有位移翘角、与相邻板不平等现象，应立即修正，应及时灌缝，同时要保持砖面清洁。

同时要洒水养生5～7天，在此期间内不得有行人和其它机具在上面经过。

三、人行道路面砖安装技术要点1、测量放线：在人行道中线，每隔5m，安设一块人行路面砖以便控制高程，按其高程从人行道边挂线，按线铺装。

注册建造师（项目经理）签字参加单位及人员注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。

四川省建设厅制技术交底工程名称康定南郊市政道路改建工程建设单位康定市住房和城乡规划建设局监理单位康定市住房和城乡规划建设局施工单位四川省建筑机械化工程公司交底部位南郊路人行道铺装施工（2）交底日期2015-10-15交底人签字接受人签字交底内容：2、砼垫层：对高度不足的部位采用人工电镐、风镐进行破除后用砼进行找平，找平后保证有3～5cm的M10砂浆卧底层，对超过5cm高度时，必须用C20细石砼或普通砼进行找平后方可铺砌。

深圳市XXXX股份有限公司1.12 人行道铺砌面层(含盲道砖)施工工艺标准1 总则1.1 适用范围本工艺适用于城镇新建和改建道路的料石面砖、预制混凝土砌块面砖人行道面层或沥青混合料、水泥混凝土铺筑人行道面层的施工。

1.2 编制依据1《城镇道路工程设计规范》CJJ 37-902《市政道路工程质量检验评定标准》CJJ 1-903《城市道路路基工程施工及验收规范》CJJ 44-914 《固化类路面基层和底层技术规程》CJJ/T 80-905 《城市道路和建筑物无障碍设计规范》JGJ50～20012 术语2.1 料石面砖应表面平整、粗糙，色泽、规格、尺寸应符合设计要求，其抗压强度不宜小于80Mpa。

2.2沥青混合料面层沥青混合料是由矿料与沥青结合料拌和而成的混合料的总称。

按材料组成及结构分为连续级配、间断级配混合料。

3 施工准备3.1 技术准备1施工方案必须经过审批，上报监理同意后方可施工；施工中必须严格执行施工方案，不得擅自更改。

2进行详细的工程技术交底。

技术交底分三级：一级是公司技术部门向项目部交底；二级是技术员向施工员交底；三级是施工员向班组交底。

3加强施工测量控制管理工作，对建设单位移交的基准线、点进行认真的复核。

根据施工需要，合理布置现场测量控制网，并按规范要求进行闭合测量，严格控制测量精度。

4加强工序质量控制。

各工序施工过程中，严格按照设计图纸和规范要求施工。

各工序隐蔽前必须经过项目部质检人员和监理工程师签字认可后，方可进行下一道工序施工。

5及时对已完成工序的检查验收。

现场质检员在每道工序完成后，须进行外观和实测实量检查。

对达不到要求的，提出纠正和预防措施进行改正。

3.2 机具准备1 机械：强制式搅拌机、碾压机、板材切割机、平板振动器。

2 仪器设备：全站仪、经纬仪、水准仪等。

3工具：手推车、铁锹、靠尺、水桶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡胶锤、铁水平尺、砂轮锯、扫帚、弯角方尺。

3.3 材料、设备准备1料石：（1）料石石材的物理性能和外观质量应符合表3.3-1的规定。

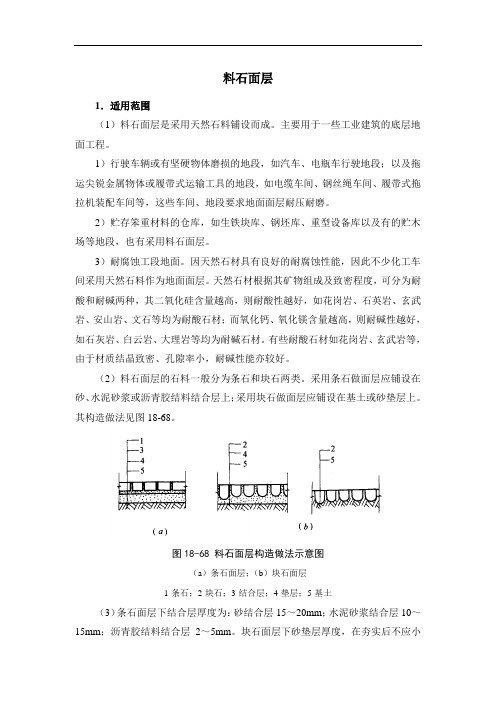

料石面层1．适用范围（1）料石面层是采用天然石料铺设而成。

主要用于一些工业建筑的底层地面工程。

1）行驶车辆或有坚硬物体磨损的地段，如汽车、电瓶车行驶地段；以及拖运尖锐金属物体或履带式运输工具的地段，如电缆车间、钢丝绳车间、履带式拖拉机装配车间等，这些车间、地段要求地面面层耐压耐磨。

2）贮存笨重材料的仓库，如生铁块库、钢坯库、重型设备库以及有的贮木场等地段，也有采用料石面层。

3）耐腐蚀工段地面。

因天然石材具有良好的耐腐蚀性能，因此不少化工车间采用天然石料作为地面面层。

天然石材根据其矿物组成及致密程度，可分为耐酸和耐碱两种，其二氧化硅含量越高，则耐酸性越好，如花岗岩、石英岩、玄武岩、安山岩、文石等均为耐酸石材；而氧化钙、氧化镁含量越高，则耐碱性越好，如石灰岩、白云岩、大理岩等均为耐碱石材。

有些耐酸石材如花岗岩、玄武岩等，由于材质结晶致密、孔隙率小，耐碱性能亦较好。

（2）料石面层的石料一般分为条石和块石两类。

采用条石做面层应铺设在砂、水泥砂浆或沥青胶结料结合层上；采用块石做面层应铺设在基土或砂垫层上。

其构造做法见图18-68。

图18-68 料石面层构造做法示意图（a）条石面层；（b）块石面层1-条石；2-块石；3-结合层；4-垫层；5-基土（3）条石面层下结合层厚度为：砂结合层15～20mm；水泥砂浆结合层10～15mm；沥青胶结料结合层2～5mm。

块石面层下砂垫层厚度，在夯实后不应小于60mm；块石面层下基土层应按本章“18-3-3基土”的施工要点的规定采用。

2．组成材料（1）条石：条石应采用质量均匀、强度等级不应小于MU60的岩石加工而成。

其形状应接近矩形六面体，厚度宜为80～120mm。

（2）块石：块石应采用强度等级不小于MU30的岩石加工而成。

其形状接近直棱柱体；或有规则的四边形或多边形，其底面截锥体、顶面粗琢平整，底面积不应小于顶面积的60%；厚度宜为100～150mm。

（3）水泥：水泥应采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，其强度等级不应小于32.5。

亳州市谯城区利辛路道路工程料石人行道铺砌面层施工总结编制：审核：审批：中铁天丰建筑工程有限公司第五项目部五分部二〇一三年七月十日一、工程概况利辛路（西一环～汤王大道）为新建道路，道路两侧多为荒地；与汤王大道交口，道路南侧已建青云小学和爱迪尔幼儿园，道路北侧已建汤王华府。

本合同段起终点里程为K0+049.297～K0+971.752，全长922.455m，主要工程量为利辛路道路、排水及绿化工程。

二、机械及人员1、机械设备砂浆搅拌机、磅秤 1 台、砂轮切割机、手推车、铁锹、靠尺、水桶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤、铁水平尺、砂轮锯、笤帚、钢錾子、弯角方尺。

2、人员配置必须配备测量人员 1 人、质量安全检查员 1 人、作业人员 10～13人。

三、施工方法1、人行道结构总厚度：15cm石灰土垫层+10㎝ C15砼基层+3㎝1：3水泥砂浆+6㎝透水亚光砖。

2、两节道牙（平道牙、立道牙）间缝宽0.5cm，用1:3水泥砂浆挤浆安装并勾缝。

3、防护柱间距为1.5～2.0m。

4、在行进盲道起点、终点及拐弯处设置提示盲道，其长度应大于行进盲道宽度。

5、在距人行道横道、广场等入口0.25～0.5m处应设提示盲道，长度与入口宽度对应。

6、盲道应连续，中途不得有电线杆、拉线、树木、检查井等障碍物，如有障碍物应设提示盲道，距障碍物边前后、左右方向一边各0.25～0.5m。

7、人行道外边线处用1:2水泥砂浆摸三角，以固定边缘亚光砖。

8、在安装道板砖前，应将混凝土基层表面打扫干净，后进行放线测量，放出纵横坡及边线，5米进行纵横挂线，然后每3～5 米先铺一块作控制点，以后跟线在中间铺砌。

9、在混凝土基层上洒水，以表面不积水为宜，虚铺3cm 厚 1:3水泥砂浆，然后开始铺砌人行道板砖。

铺砌时应轻轻平放，用木锤或橡胶锤轻敲压平。

铺砌时若发现预制块松动或高低不平时，将预制块取起，重新整平夯实砂垫层，铺上水泥砂浆然后再铺回预制块，不许向预制块底塞垫碎砖石。
