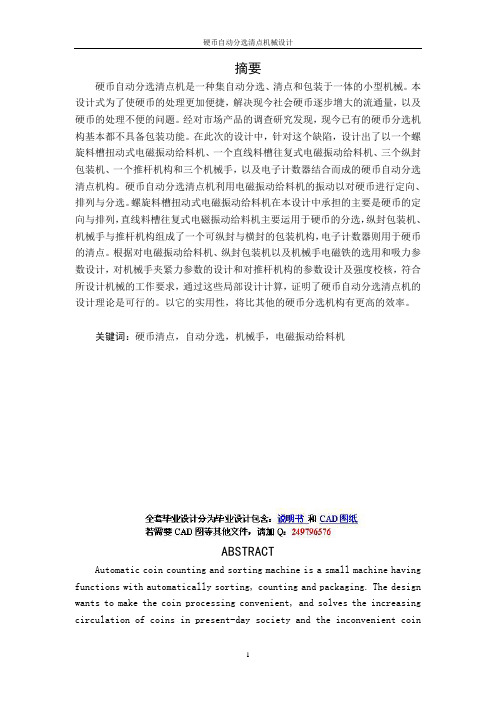

摘要硬币自动分选清点机是一种集自动分选、清点和包装于一体的小型机械。
本设计式为了使硬币的处理更加便捷，解决现今社会硬币逐步增大的流通量，以及硬币的处理不便的问题。
经对市场产品的调查研究发现，现今已有的硬币分选机构基本都不具备包装功能。
在此次的设计中，针对这个缺陷，设计出了以一个螺旋料槽扭动式电磁振动给料机、一个直线料槽往复式电磁振动给料机、三个纵封包装机、一个推杆机构和三个机械手，以及电子计数器结合而成的硬币自动分选清点机构。
硬币自动分选清点机利用电磁振动给料机的振动以对硬币进行定向、排列与分选。
螺旋料槽扭动式电磁振动给料机在本设计中承担的主要是硬币的定向与排列，直线料槽往复式电磁振动给料机主要运用于硬币的分选，纵封包装机、机械手与推杆机构组成了一个可纵封与横封的包装机构，电子计数器则用于硬币的清点。
根据对电磁振动给料机、纵封包装机以及机械手电磁铁的选用和吸力参数设计，对机械手夹紧力参数的设计和对推杆机构的参数设计及强度校核，符合所设计机械的工作要求，通过这些局部设计计算，证明了硬币自动分选清点机的设计理论是可行的。
以它的实用性，将比其他的硬币分选机构有更高的效率。
关键词：硬币清点，自动分选，机械手，电磁振动给料机ABSTRACTAutomatic coin counting and sorting machine is a small machine having functions with automatically sorting, counting and packaging. The design wants to make the coin processing convenient, and solves the increasing circulation of coins in present-day society and the inconvenient coinprocessing. Through a research to the products with the coin sorting machines, we found the existing coin sorting machines almost have no the function of package nowadays. In the design, with the shortcoming, a coin counting and sorting machine is designed with a twisting spiral electromagnetic vibratory feeder, an electromagnetic reciprocating linear vibration feeder, three vertical sealing packing machines, a putter machine and three robots grouping together. The coin counting and sorting machine use the electromagnetic vibratory feeder to direct, arrange and sort for coins. The a twisting spiral electromagnetic vibratory feeder is used to direct and arrange, the electromagnetic reciprocating linear vibration feeder is used to sort coins, a machine which group with the vertical sealing packing machine, the robot and the putter machine can finish the vertical seal and horizontal seal, and the digital counter is used to count coins. The parameter design including the selection of electromagnet and electromagnetic suction of the electromagnetic vibratory feeder, the vertical sealing packing machine and the robot, the clamping force of the industrial robot and the putter machine and the strength check satisfy the job requirement. Through these designs and calculating, it is confirmed that the design theory of the automatic coin counting and sorting machine is right. With its practicality, the machine will have a higher practicality than others.Key Words: Coin counting，Automatic sorting，Robot，Electromagnetic vibratory feeder目录摘要----------------------------------------------------------- ⅠABSTRACT--------------------------------------------------------- Ⅱ1.绪论------------------------------------------------------------ 12.硬币分选清点机构的方案设计 ------------------------------------- 5 2.1总体方案的确定----------------------------------------------- 5 2.2几种机构方案的比较及最终方案的确定--------------------------- 5 2.3驱动系统性能分析与方案设计----------------------------------- 92.4控制系统的方案设计------------------------------------------- 93.各部件技术设计及参数选择 -------------------------------------- 113.1电磁振动给料机的设计---------------------------------------- 113.1.1概述------------------------------------------------------ 113.1.2电振机工作原理及物料输送原理------------------------------ 123.1.3运动学参数的选择和计算------------------------------------ 203.1.4动力学参数选择及计算-------------------------------------- 233.1.5电振机电磁参数计算---------------------------------------- 273.1.6振动料斗参数选择及设计要点-------------------------------- 283.2纵向热封器的设计及参数选择---------------------------------- 293.2.1概述------------------------------------------------------ 293.2.2纵封器的设计---------------------------------------------- 313.2.3塑料材料及热封温度的选择---------------------------------- 323.3热封切断机械手的设计---------------------------------------- 333.3.1概述----------------3.3.2机械手设计及参数计算---------------------------------------------------------- 353.4推杆包装机构---------------------------------------------------------- 373.4.1齿轮的选择及计算-------------------------------------------------------------- 373.4.2电动机的选择------------------3.4.3齿轮的设计准则----------------3.4.4齿轮传动的强度计算------------------------------------------------------------ 383.4.5丝杠螺母参数的选择 --------------------------------------------------------------------------------------------------------------- 42 4.结论----------------------------------------------------------- 43致谢------------------------------------------------------------- 44参考文献--------------------------------------------------------- 451、绪论本设计源自于流通市场实际需要。
机械原理课程设计硬币分拣包装机机械与能源工程学院机械系专业：机械设计制造及其自动化成员姓名学号组长卢志浩1151746组员张杰1151770组员王震1151768指导老师：孙鋆强同济大学完成日期：2013年 5月 26日目录1 机器的功能和设计要求 (2)1.1 简述 (2)1.2 硬币分拣机的系统组成 (2)1.3 硬币分拣包装机的设计要求和主要参数 (3)2 工作原理和工艺动作分解 (4)3 根据工艺动作顺序和协调要求拟定运动循环图 (5)4 机构选型及机械运动方案的选择和评定 (5)5 所选定机构的设计计算过程及各阶段的结果 (6)6 主要参考文献 (13)7 设计心得 (13)1 机器的功能和设计要求1.1 简述本次设计题目为硬币分拣机设计，本项目属于应用于现代化的创新性设计。
该设备主要用于多种硬币的分选、计数、包装，该设备实现了自动化操作，达到高效、可靠、生产率高、减轻劳动成本的目的。
在目前国内的小面值货币流通的领域，硬币分拣大多为人工操作，生产率低，浪费劳动成本。
所以，此设备的研制可以改善这一状况，节约劳动力成本，提高劳动生产率。
表1-1我国目前流通币种及其基本信息兰花1角铝镁合金19 1.15 1.67平边圆形1999-2003不锈钢19 3.2 1.67平边圆形2005-2011荷花5角钢芯镀铜20.5 3.8 1.65间断丝齿圆形2002-2011菊花1元钢芯镀镍25 6.05 1.85平边圆形1999-20111.2 硬币分拣机的系统组成由机械系统和控制系统两部分组成。
机械系统可分为7个主要功能单元，各个功能单元具有一定的独立性。
图1-1 硬币分拣包装机功能示意图1、硬币堆放、输送功能单元2、硬币排列、分选功能单元3、硬币分选计数功能单元4、硬币堆码、整理功能单元5、送纸、撕纸功能单元6、硬币包装功能单元7、卷边功能单元图1-2图1-31.3 硬币分拣包装机的设计要求和主要参数（1）包装能力：10/min 次；（2）驱动电机：Y160M-8P=4kW 720/min n r ，，； （3）机械运动方案力求简单；（4）图1-2表示功能单元1和2，希望能准确分离不同大小的硬币。
硬币分离毕业设计硬币分离毕业设计随着科技的不断进步，人们的生活变得越来越便利。
然而，有些问题却仍然困扰着我们。
比如，在生活中，我们经常会遇到需要分离硬币的场景，比如自动售货机、储蓄罐等等。
这时候，一种能够自动分离硬币的设备就变得非常重要。
在我的毕业设计中，我决定研究并设计一种能够自动分离硬币的机器。
首先，我对硬币的特点进行了研究。
硬币的直径、厚度和材质都是影响分离的重要因素。
通过测量和分析不同面额的硬币，我得出了它们的平均尺寸和重量。
这为我后续的设计提供了基础数据。
接下来，我开始思考如何实现硬币的自动分离。
我意识到，硬币的分离可以通过不同的物理特性来实现。
例如，利用硬币的重量差异，可以设计一个斜面，让硬币在斜面上滚动，根据重量的不同，硬币会滚到不同的位置。
此外，硬币的直径差异也可以用来进行分离。
我决定采用这两种方法的组合，以确保硬币能够被准确地分离。
在设计过程中，我遇到了一些挑战。
首先是硬币的直径差异较小，很难通过简单的物理结构来分离。
为了解决这个问题，我决定采用光电传感器来检测硬币的直径。
通过校准光电传感器的阈值，我可以实现对不同直径硬币的准确分离。
其次，硬币的材质也会对分离过程造成影响。
有些硬币由于材质的特殊性，会在分离过程中产生静电，导致硬币粘在一起。
为了解决这个问题，我在分离装置中添加了一个静电消除装置，通过释放负离子来中和硬币表面的静电，从而保证硬币能够顺利分离。
在设计完成后，我进行了一系列的实验来验证分离装置的可行性和准确性。
通过不断调整参数和改进设计，我最终成功实现了硬币的自动分离。
这个装置可以适用于不同面额的硬币，并且在分离过程中准确度高，速度快。
这个毕业设计不仅让我学习到了很多有关机械设计和物理原理的知识，还让我明白了科技的力量。
通过科学的方法和创新的思维，我们可以解决生活中的一些小问题，让人们的生活更加便利。
当然，这个分离硬币的毕业设计只是一个小小的尝试，但它代表了科技进步和人类智慧的结晶。
机械原理课程设计说明书-硬币分拣机设计一、设计目的本课程设计的目的是设计一个硬币分拣机，能够将不同面额的硬币自动分拣分类，并通过显示屏显示结果。
通过这个设计，可以提高硬币分拣的效率，减少人工操作的工作量。
二、设计原理硬币分拣机的设计原理主要包括以下几个方面：1. 硬币接收系统：设计一个接收硬币的装置，可以将硬币引导到分拣系统中。
可以使用一个漏斗状的装置将硬币引导到下方的传送带上。
2. 传送带系统：设计一个传送带系统，将硬币从接收系统传送到分拣区。
传送带需要具备稳定的速度和可靠的传送能力。
3. 传感器系统：在传送带上设置多个传感器，可以通过检测硬币的直径和厚度来确定硬币的面额。
通过传感器的信号，可以确定硬币的面额并进行相应的分拣。
4. 分拣系统：设计一个分拣系统，能够根据传感器的信号将硬币分拣到相应的槽中。
可以采用机械臂或者气动装置进行分拣。
5. 控制系统：设计一个控制系统，通过编程控制传送带的速度和传感器的工作时间，实现硬币的自动分拣。
控制系统还需要将硬币的分拣结果显示在显示屏上。
三、设计步骤1. 设计硬币接收系统：确定硬币入口的位置和形状，设计合适的漏斗装置将硬币引导到传送带上。
2. 设计传送带系统：确定传送带的长度、速度和传送带的材质。
通过传送带将硬币从接收系统传送到分拣区。
3. 设计传感器系统：根据硬币的直径和厚度设计传感器的位置和数量。
通过传感器的信号，判断硬币的面额。
4. 设计分拣系统：根据传感器的信号，设计分拣装置将硬币分拣到相应的槽中。
可以采用机械臂或者气动装置进行分拣。
5. 设计控制系统：编程控制传送带的速度和传感器的工作时间，实现硬币的自动分拣。
控制系统需要将硬币的分拣结果显示在显示屏上。
四、设计参数1. 传送带速度：根据硬币的通过速度和传感器的工作时间来确定传送带的速度，使得硬币能够稳定地通过传感器。
2. 传感器数量和位置：根据硬币的直径和厚度来确定传感器的数量和位置，确保能够准确地判断硬币的面额。

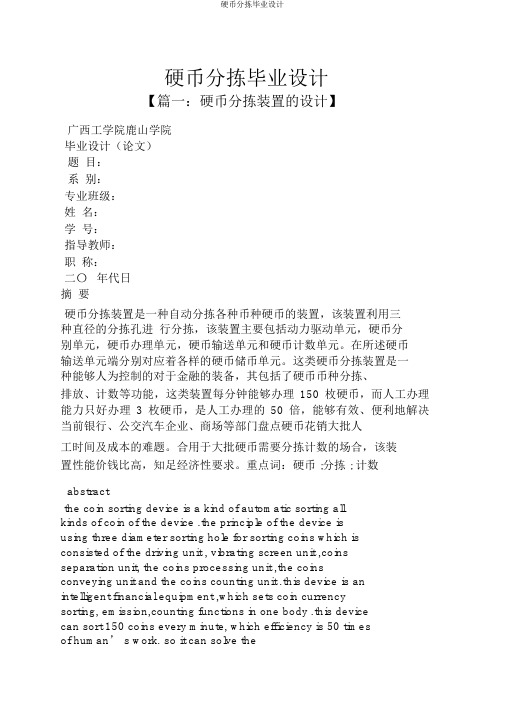

硬币分拣毕业设计【篇一：硬币分拣装置的设计】广西工学院鹿山学院毕业设计（论文）题目：系别：专业班级：姓名：学号：指导教师：职称：二〇年代日摘要硬币分拣装置是一种自动分拣各种币种硬币的装置，该装置利用三种直径的分拣孔进行分拣，该装置主要包括动力驱动单元，硬币分别单元，硬币办理单元，硬币输送单元和硬币计数单元。
