工厂供电课程设计---通用机器厂供配电系统的电气设计
一、引言
机器厂供配电系统是一种用于保证机床加工运行的电力设备，性能可靠，安全可靠，
使用寿命长，同时可使多种设备联网共享电源，实现车间装置和仪表的自动控制，量身定
制机器厂电气设计可以更有效地提升企业的生产效率，并满足其日益增长的需求，以此贯
彻能源节约的政策要求。
二、供电系统的设计要点
1、电源线路布置：机器厂供配电系统采用多相三线或三相四线制，将大型机器设备
和照明系统、加热系统分别连接到不同的负荷线路上；
2、配电变压器的选择：根据机器厂的供电电压选择合适的变压器，可以采用隔离变
压器、非隔离变压器等；
3、漏电保护装置选择：漏电保护装置要能够及时、随机检测和告警，避免人员受伤
和设备受损；
4、模拟量电源调节：采用模拟电源调节器可以实现电源电压精确控制，从而提高故
障检测报警效率；
5、电力质量监测：安装监测设备可以实时监控电源系统的电压、电流、频率、谐波、漏电流等参数，进行检修和维护，以避免发生设备损坏的事故。
三、综合分析
在机器厂配电系统的设计中，必须考虑安全性、稳定性和经济性的平衡，它的设计要
求在满足安全稳定运行的前提下，进行经济性的分析来评估需要采用何种设备及需要做出
进一步加强的安全保障措施，针对报修故障和电源质量的事故发生，应充分考虑环境温度、过载、短路、漏电、盗电等因素。

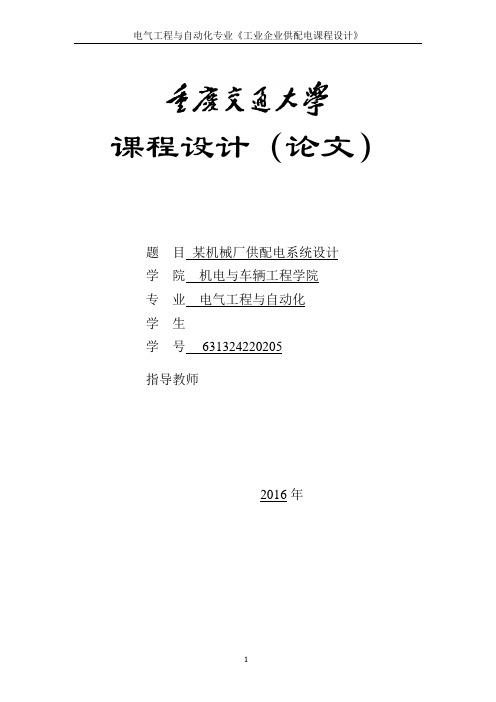

课程设计（论文）题目某机械厂供配电系统设计学院机电与车辆工程学院专业电气工程与自动化学生学号631324220205指导教师2016 年前言 (3)第一章选题背景 (4)设计的意义 (4)第二章系统总体方案设计 (5)2.1 设计内容及步骤 (5)第三章负荷计算 (6)3.1计算负荷及无功功率补偿 (6)3.2全厂负荷计算： (8)第四章变电所位置和型式的选择 (11)第五章变电所变压器和主接线方案设计 (13)5.1主变压器的选择 (13)5.2变电所主接线方案的选择 (13)5.3装设一台主变压器的主接线方案 (13)5.3.1主接线方案的选择 (14)第六章短路电流的计算 (15)6.1确定短路计算基准值 (15)6.2计算短路电路中各元件的电抗标幺值 (15)（1）.电力系统的电抗标幺值 (15)（2）.架空线路的电抗标幺值 (16)（3）.电力变压器的电抗标幺值 (16)6.3 K-1 点（10.5kV 侧）的相关计算 (16)（1）.总电抗标幺值 (16)（2）.三相短路电流周期分量有效值 (16)（3）.其他三相短路电流 (16)（4）.三相短路容量 (17)6.4 K-2 点（0.4kV 侧）的相关计算 (17)（1）.总电抗标幺值 (17)（2）.三相短路电流周期分量有效值 (17)（3）.其他三相短路电流 (17)（4）.三相短路容量 (17)第七章变电所一次设备的选择校验 (18)7.110kv 侧一次设备的选择校验 (18)7.1.1按工作电压选择 (18)7.1.2按照工作电流选择 (18)7.1.3按断流能力选择 (18)7.1.4隔离开关，负荷开关和断路器的短路稳定度校验 (18)7.2380V 侧一次设备的选择校验 (22)7.3高低压母线的选择 (24)第八章变压所进出与邻近单位联络线的选择 (25)8.110KV 高压进线和引入电缆的选择 (25)8.1.110KV 高压进线的选择校验 (25)8.1.2由高压配电室至主变的一段引入电缆的选择校验 (25)8.2作为备用电源的高压联络线的选择校验 (26)8.2.1按发热条件选择 (26)8.2.2校验电压损耗 (26)第九章降压变电所防雷与接地装置的设计 (28)9.1变电所的防雷保护 (28)9.1.1直击雷防护 (28)9.1.2雷电波入侵的防护 (28)9.2变电所公共接地装置的设置 (28)第十章设计总结 (30)10.1 总结 (30)参考文献 (31)前言电能是现代工业生产的主要能源和动力，电能不仅易于转换为其他形式的能量加以运用，而且容易从其他形式的能量转换而来：电能的输送有利于实现生产过程自动化，因为它的分配十分简单经济，便于控制，调节和测量。
目录第一章设计任务 (2)第二章负荷计算及其无功补偿 (6)2.1负荷计算 (6)2.2无功功率补偿 (11)第三章变压所位置与形式的选择 (12)3.1变压所所址的选择原则 (12)3.2工厂负荷中心的确定 (13)第四章变电所主变压器及主接线方案的选择 (15)4.1变电所主变压器的选择 (15)4.2变电所主接线方案的选择 (16)4.3主接线方案的技术经济比较 (19)第五章短路电流的计算 (21)5.1短路电流计算电路 (21)5.2确定短路计算基准值 (21)5.3计算供电系统中各主要元件的电抗标幺值 (22)5.4 k-1点（10.5kV侧）的计算 (22)5.5 k-2点（0.4kV侧）的相关计算 (23)第六章变电所一次设备的选择校验 (24)6.1电气设备选择的一般原则 (24)6.2 10kV侧一次设备的选择校验 (24)6.3 380V侧一次设备的选择校验 (27)6.4 高低压母线的选择 (28)第七章变压所进出线与邻近单位联络线的选择 (29)7.1 概述 (29)7.2 10kV高压进线和引入电缆的选择 (29)7.3 380低压出线的选择 (31)第八章变电所二次回路方案的选择与继电保护的整定 (36)8.1变电所二次回路方案的选择 (36)8.2变电所继电保护装置 (40)8.3装设电流速断保护 (41)8.4备用电源的高压联络线的继电保护装置 (43)8.5变电所低压侧的保护装置 (44)8.6其他保护 (44)第九章变电所防雷与接地装置的设计 (45)9.1变电所的防雷保护 (45)9.2变电所公共接地装置的设计 (46)第一章设计任务一设计要求按照国家标准GB50052-95《供配电系统设计规范》、GB50053-94《10KV 及以下变电所设计规范》及GB50054-95《低压配电设计规范》等规范，进行工厂供电设计。
做到“安全、可靠、优质、经济”的基本要求。

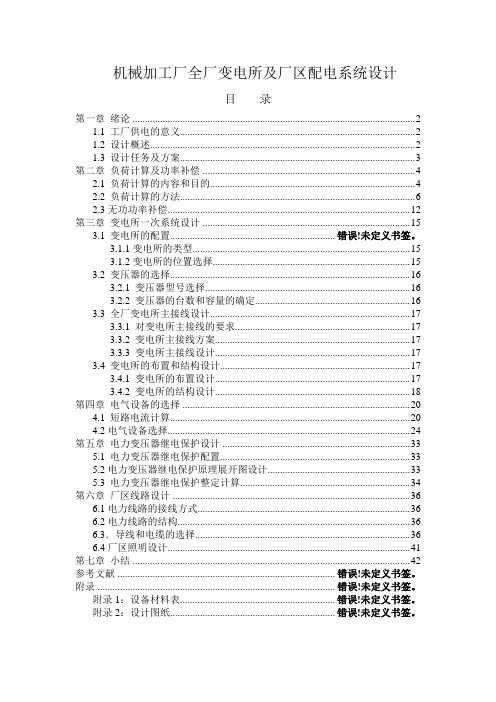

机械加工厂全厂变电所及厂区配电系统设计目录第一章绪论 (2)1.1 工厂供电的意义 (2)1.2 设计概述 (2)1.3 设计任务及方案 (3)第二章负荷计算及功率补偿 (4)2.1 负荷计算的内容和目的 (4)2.2 负荷计算的方法 (6)2.3无功功率补偿 (12)第三章变电所一次系统设计 (15)3.1 变电所的配置.................................................................. 错误!未定义书签。
3.1.1变电所的类型 (15)3.1.2变电所的位置选择 (15)3.2 变压器的选择 (16)3.2.1 变压器型号选择 (16)3.2.2 变压器的台数和容量的确定 (16)3.3 全厂变电所主接线设计 (17)3.3.1 对变电所主接线的要求 (17)3.3.2 变电所主接线方案 (17)3.3.3 变电所主接线设计 (17)3.4 变电所的布置和结构设计 (17)3.4.1 变电所的布置设计 (17)3.4.2 变电所的结构设计 (18)第四章电气设备的选择 (20)4.1 短路电流计算 (20)4.2电气设备选择 (24)第五章电力变压器继电保护设计 (33)5.1 电力变压器继电保护配置 (33)5.2电力变压器继电保护原理展开图设计 (33)5.3 电力变压器继电保护整定计算 (34)第六章厂区线路设计 (36)6.1电力线路的接线方式 (36)6.2电力线路的结构 (36)6.3．导线和电缆的选择 (36)6.4厂区照明设计 (41)第七章小结 (42)参考文献 ....................................................................................... 错误!未定义书签。
附录 ............................................................................................... 错误!未定义书签。
某机械加工车间低压配电系统及车间变电所设计2008年7月2日目录一、负荷计算 (2)二、变电所主变压器和主结线方案的选择 (4)三、短路电流的计算 (5)四、变电所一次设备的选择校验 (7)五、变电所进出线和与邻近单位联络线的选择 (9)六、变电所二次回路方案的选择与继电保护的整定 (10)七、设计图样 (11)八、车间平面布置图 (12)九、心得体会........................................... 错误！未定义书签。
一、负荷计算1．由车间平面布置图，可把一车间的设备分成5组，分组如下：NO.1：29、30、31 配电箱的位置：D-②靠墙放置NO.2：14——28 配电箱的位置：C-③靠墙放置NO.3：1、32、33、34、35 配电箱的位置：B-⑤靠柱放置NO.4：6、7、11、12、13 配电箱的位置：B-④靠柱放置NO.5：2、3、4、5、8、9、10 配电箱的位置：B-⑥靠柱放置2．总负荷计算表如表1所示。
3. 无功功率补偿由表1可知，该厂380V侧最大负荷时的功率因素只有0.64。
而供电部门要求该厂10KV进线最大负荷时的功率因素不应地于0.90。
考虑到主变压器的无功损耗远大于有功损耗，因此380V侧最大负荷时的功率因素应稍大于0.90，暂取0.92来计算380V侧所需无功功率补偿容量:Q c=P30(tanΦ1- tanΦ2)=468.9[tan(arc cos0.64)- tan(arc cos0.92)]Kvar=361.1 Kvar参照图2-6，选PGJ1型低压自动补偿屏，并联电容器为BW0.4-14-3型，采用其方案1（主屏）1台与方案3（辅屏）4台相组合，总容量84Kvar×5=420Kvar。
因此无功补偿后工厂380V侧和10KV侧的负荷计算如下表：二、变电所主变压器和主结线方案的选择1．变电所主变压器的选择根据工厂的负荷性质和电源情况，工厂变电所的主变压器可以有下列两种方案：（1）装设一台主变压器型式采用S9，而容量根据S N。
题目1某加工厂供配电系统设计一．负荷情况某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为380/220V 负荷。
各部门电气设备、负荷情况如下： （一）一号车间二号车间接有下表所列用电设备三号车间接有下表所列用电设备（四）办公楼办公楼接有下表所列用电设备负荷（五）食堂二、供用电协议（1）从电力系统的某66/10KV 变电站，用10KV 架空线路向工厂馈电。
该变电站在工厂南侧1km 。
（2）系统变电站馈电线的定时限过电流保护的整定时间s t op 2=，工厂总配变电所保护整定时间不得大于1.5s 。
（3）在工厂总配电所的10KV 进线侧进行电能计量。
工厂最大负荷时功率因数不得低于0.9。
（4）系统变电站10KV 母线出口断路器的断流容量为200MV A 。
其配电系统图如图2。
（5）供电贴费和每月电费制：每月基本电费按主变压器容量计为18元/kV A ，电费为0.5元/kW·h 。
此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6～10kV 为800元/kV A 。
区域变电站图1 配电系统图三．工厂负荷性质生产车间大部分为一班制，少部分车间为两班制，年最大有功负荷利用小时数为4000h，工厂属三级负荷。
四．工厂自然条件（1）气象资料：本厂所在地区的年最高气温为38o C，年平均气温为23 o C，年最低气温为－8 o C，年最热月平均最高气温为33 o C，年最热月平均气温为26 o C，年最热月地下0.8m处平均温度为25 o C。
当地主导风向为东北风，年雷暴日数为20。
（2）地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2m。
五．设计任务书1．计算车间、办公楼、食堂用电计算负荷2．计算全厂的计算负荷3．确定厂变电所变压器台数、各变压器容量4．供电方式及主接线设计5．短路计算及设备选择6．高压配电系统设计7．保护及接地防雷系统设计六．设计成果1．设计说明书，包括全部设计内容，并附有必要的计算及表格。
摘要随着国民经济的发展，电能需求量越来越大，其中城市用电量更是急剧增加。
目前，我国一般大、中型城市的市中心地区每平方公里的负荷密度平均已达左右，有些城市市中心局部地区的负荷密度甚至高达上万千瓦，乃至几万千瓦，且有继续增长的势头。
因此供配电系统的发展趋势是：提高供电电压：如以进城，用配电。
以解决大型城市配电距离长，配电功率大的问题，这在我国城市已经有先例。
简化配电的层次：如按的电压等级供电。
逐步淘汰等级：因为过细的电压分级不利于电气设备制造和运行业的发展。
提高设备配套能力：对工业企业和一些大型用电设备，将现行的电压升压为电压，可增加输电距离，提高输电能力；减少变压器数量，简化配电系统，提高供电可靠性；缩小电缆截面，节省有色金属；降低功率损耗；扩大异步电动机的制造容量。
只是由于我国在设备上还不能全面配套而尚未推广。
广泛使用配电自动化系统：借助计算机技术和网络通信技术，对配电网进行离线和在线的智能化监控管理。
做到保护、运行、管理的自动化，提高运行人员工作效率，增强供配电系统可靠性。
关键词：电力、供配电系统、高压输电、电流、电压、节能目录第一章课程设计任务书1.1 设计目的 (3)1.2 设计内容 (3)1.3 设计任务书 (3)第二章设计说明书2.1 车间变电所电压等级确定和主接线方案确定 (6)2.2 电力负荷计算 (7)2.3 车间变电所变压器台数及额定容量的选择 (10)2.4 无功补偿及补偿容量确定 (11)2.5 短路电流计算 (11)2.6 车间高低压电器设备选择 (13)2.7 变电所防雷保护及接地装置设计 (15)第三章总结 (18)参考文献 (19)第一章课程设计任务书设计目的工厂供电课程设计是按教学计划安排在供电课程借宿后进行了教学实践环节，设计周。
以加强学生所学供电理论应用，培养学生综合运用所学知识，解决为题及分析问题的能力培养学生初步的工程设计能力。
公国课程实践使学生初步掌握电气工程设计的步骤及方法，学会编写设计说明书，并按国家标准绘制工程图样。
某机械厂供配电一次系统设计摘要工厂供电是将从电力系统中获得的电能经过合理的传输变换，分配到工厂的车间里的用电设备上。
伴随着社会的发展，工厂对电能的质量，供电可靠性以及经济性等要求也越来越高。
工厂供电设计是否完善不仅影响工厂的生产，而且也反映到工厂供电的可靠性与安全生产上，它与企业的经济效益，设备安全运行以及工人的人身安全密切相关，因此，搞好工厂供电工作对于整个工厂的生产发展有十分重要的意义。
本设计是对工厂供电一次部分的设计，对工厂的负荷计算，短路电流计算，变电所变压器的选择，校验，无功补偿等进行了设计说明，该设计从全局出发，按照负荷性质，用电容量等做出了合理的设计。
关键词：配电线路变压器负荷短路电流电气设备The Design of Primary System of Total Step-down SubstationABSTRACTPower supply in factory is mean to electricity energy which is obtained from the power system is transferred reasonable, and it is distributed to the electric d evice of the factory floor. With the development of the society, the quality, reliabili ty and economy demands of the electricity energy were increasing to the factory. Whether the design of the factory electricity supply is perfect not only affect the pl ant's production, but also reflects the reliability of power supply to the factory and safet y, it is closely related to the economic benefit of enterprises, equipment, safe operatio n and safety of workers, it is important for the development of production for doing a good job of the factory power supply work.This design is a part of power plant design, including of the plant load calculation, short circuit current calculation, and the choice of transformer substations, verificatio n, reactive power compensation for the design specification, it make a reasonable design followed the load nature and electricity capacity ,standing on the overall situation.KEY WORDS:distribution list，supply transformer，power load，short-circuit co ntact，electric apparatus目录前言 (1)第1章负荷计算 (2)负荷概述 (2)负荷的概念 (2)电力负荷的等级 (2)用电设备组计算负荷的确定 (3)按需要系数法确定计算负荷 (3)车间负荷计算 (7)第2章变压器选择 (9)变配电所选址 (9)车间变电所变压器选择 (10)变压器台数及容量选择 (10)计算电流 (14)无功补偿及工厂总降压变电所设计 (16)无功功率平衡及无功补偿 (16)并联电容器的选择计算 (17)工厂总降压变电所设计 (18)第3章变电所主接线设计 (20)电气主接线选择及运行方式 (20)主接线设计原则与要求 (20)电气主接线确定 (21)短路电流计算 (22)绘制计算电路 (23)最大短路电流计算 (23)最小短路电流计算 (25)第4章高压电网一次设备选择 (28)35kV架空线选择 (28)10kV电缆选择 (29)假想时间t的确定 (29)ima高压配电室至各车间电缆的选择校验 (29)母线选择 (32)35kV母线选择 (32)10kV母线选择 (33)电气设备选择校验 (33)选择原则 (34)电气设备和载流导体选择的一般条件 (34)35kV侧断路器选择 (35)电流互感器的选择 (36)电压互感器的选择 (37)熔断器选择 (38)高压开关柜选择 (39)35kV侧高压开关柜选择 (39)10kV高压开关柜选择 (39)第五章防雷及过电压保护 (41)避雷器 (41)避雷器的选择计算 (41)按额定电压选择 (41)按持续运行电压选择 (41)按雷电冲击残压选择 (41)按标称放电电流选择 (42)校核陡波冲击电流下的残波 (42)按操作冲击残压选择 (42)变电所的防雷保护 (43)结论 (44)谢辞 (45)参考文献 (46)附录 (46)外文资料翻译 (51)前言众所周知，电能是现代工业的主要能源和动力。
广东水利电力职业技术学院课程：工厂供电课程设计任务：某机械厂供配电系统设计系别：自动化工程系专业：电气自动化技术班别：10电气1班小组成员：张添瑞 100216151张伟涛 100216152张劲 100216150指导教师：韩琳时间：2012年07月绪论本课程设计检验我们本学期学习的情况的一项综合测试，它要求我们把所学的知识全部适用，融会贯通的一项训练，是对我们能力的一项综合评定。
电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占比例一般很小（除电化工业）。
电能在工业生产中的重要性，并不在于在产品成本或投资总额所占比重多少，而在于工业生产实现电气化后可以大大增加产量，减轻工人劳动强度，降低生产成本，提高产品质量，提高劳动生产率，改善工作条件，有利于实现生产过程自动化。
另一方面，如果工厂电能供应突然中断，则对工业生产可能造成严重后果。
因此做好工厂供电工作对发展工业生、实现工业现代化都具有极其重要的意义，对于节约能源、支援国家经济建设同样也具有重大意义。
本设计为工厂变电所设计，对在工厂变电所设计中的若干问题如负荷计算，三相短路分析，短路电流计算，高低压设备的选择与校验，防雷与接地，变电所的过电压保护，计量无功补偿等几方面的设计进行了阐述。
工厂供电工作要很好为工业生产服务，切实保证工厂生产和生活用电的需要，同时做好节能工作，要从以下基本要求做起:（1）安全在电能的供应、分配和利用过程中，不应发生人生事故及设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求。
（4）经济供电系统投资要尽量少，运行费要低，尽可能节约电能和减少有色金属消耗。
此外，在供电工作中，要合理处理局部和全局、当前和长远等关系，要做到局部与全局协调，顾全大局，适应可持续发展要求。
目录第一章设计任务第二章负荷计算和无功功率补偿第三章变电所位置与型式的选择第四章变电所主变压器及主接线方案的选择第五章短路电流的计算第六章变电所一次设备的选择校验第七章变压所进出线与邻近单位联络线的选择第八章变电所二次回路方案的选择与继电保护的整定第九章降压变电所防雷与接地装置的设计第十章机械厂变电所主接线电气原理图第十一章课程设计总结心得体会参考文献第一章 设计任务1.1设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。
最后按要求写出设计说明书，绘出设计图纸。
1.2 设计依据1.2.1工厂总平面图(4)(5)(6)(7)(10)(9)(8)(1)(2)(3)图1.1 工厂平面图1.2.2 工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为4600h ，日最大负荷持续时间为6h 。
该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。
本厂的负荷统计厂房编号 厂房名称 负荷类别 设备容量/kW 需要系数 功率因数 1 铸造车间 动力 300 0．3 0．7 照明 5 0．8 1．0 2 锻压车间 动力 350 0．3 0．65 照明 8 0．7 1．0 7 金工车间 动力 400 0．2 0．65 照明 10 0．8 1．0 6 工具车间 动力 360 0．3 0．6 照明 7 0．9 1．0 4 电镀车间 动力 250 0．5 0．8照明 5 0．8 1．0 3 热处理车间 动力 150 0．6 0．8照明 5 0．8 1．0 9 装配车间 动力 180 0．3 0．7照明 6 0．8 1．0 10 机修车间 动力 160 0．2 0．65照明 4 0．8 1．0 8 锅炉车间 动力 50 0．7 0．8 照明 1 0．8 1．0 5 仓库 动力 20 0．4 0．8照明 1 0．8 1．0 生活区照明 350 0．7 0．91.2.3 供电电源情况按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV 的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m ；干线首端距离本厂约8km 。
干线首端所装设的高压断路器断流容量为500MVA 。
此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为1.7s 。
为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为80km ，电缆线路总长度为25km 。
1.2.4 气象资料本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-9℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下0.8米处平均气温为25℃。
当地主导风向为东北风，年雷暴日数为20。
1.2.5 地质水文资料本厂所在地区平均海拔500m ，地层以砂粘土为主，地下水位为2m 。
1.2.6 电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。
每月基本电费按主变压器容量为18元/kVA ，动力电费为0.9元/Kw.h ，照明电费为0.5元/Kw.h 。
工厂最大负荷时的功率因数不得低于0.9，此外，电力用户需按新装变压器容量计算，一次性向供电部门交纳供电贴费：6~10VA 为800/kVA 。
第二章 负荷计算和无功功率补偿2.1 负荷计算2.1.1单组用电设备计算负荷的计算公式 a)有功计算负荷（单位为KW ）30P =d K e P ， d K 为系数b)无功计算负荷（单位为kvar ）30Q = 30P tan ϕc)视在计算负荷（单位为kvA ）30S =ϕcos 30P d)计算电流（单位为A ）30I =NU S 330, N U 为用电设备的额定电压（单位为KV ）2.1.2多组用电设备计算负荷的计算公式 a)有功计算负荷（单位为KW ）30P =i p P K ⋅⋅∑∑30式中i P ⋅∑30是所有设备组有功计算负荷30P 之和，p K ⋅∑是有功负荷同时系数，可取0.85~0.95b)无功计算负荷（单位为kvar ）30Q =i q Q K ⋅⋅∑∑30，i Q ⋅∑30是所有设备无功30Q 之和；q K ⋅∑是无功负荷同时系数，可取0.9~0.97c)视在计算负荷（单位为kvA ） 30S =230230Q P + d)计算电流（单位为A ）30I =NU S 330经过计算，得到各厂房和生活区的负荷计算表，如表2.1所示（额定电压取380V ）编号名称类别 设备容量e P /kW需要系数d Kcos ϕ tan ϕ 计算负荷30P /kW30Q /kvar30S /kV A30I /A1铸造 车间 动力 300 0．3 0．7 1.02 90 91.8 —— —— 照明 5 0．8 1．0 0 4.0 0 —— —— 小计 305 —— 94 91.8 132 201 2锻压 车间 动力 350 0．3 0．65 1.17105 123 —— —— 照明 8 0．7 1．0 0 5.6 0 —— —— 小计 358 —— 110.6 123 165 251 7金工 车间 动力 400 0．2 0．65 1.1780 93.6 —— —— 照明 10 0．8 1．0 0 8 0 —— —— 小计 410 —— 88 93.6 128 194 6 工具 车间 动力 360 0．3 0．6 1.33 108 144 —— —— 照明 7 0．9 1．0 0 6.3 0 —— —— 小计 367 —— 114.3 144 184 280 4电镀动力2500．50．80.7512593.8————车间 照明 5 0．8 1．0 0 4 0 —— —— 小计 255 —— 129 93.8 160 244 3热处理车间 动力 150 0．6 0．8 0.75 90 67.5 —— —— 照明 5 0．8 1．0 0 4 0 —— —— 小计 155 —— 94 67.5 116 176 9装配 车间 动力 180 0．3 0．7 1.02 54 55.1 —— —— 照明 6 0．8 1．0 0 4.8 0 —— —— 小计 186 —— 58.8 55.1 80.6 122 10机修 车间 动力 160 0．2 0．65 1.1732 37.4 —— —— 照明 4 0．8 1．0 0 3.2 0 —— —— 小计 164 —— 35.2 37.4 51.4 78 8锅炉 车间动力 50 0．7 0．8 0.75 35 26.3 —— —— 照明 1 0．8 1．0 0 0.8 0 —— —— 小计 51 —— 35.8 26.3 44.4 67 5 仓库动力 20 0．4 0．8 0.75 8 6 —— —— 照明 1 0．8 1．0 0 0.8 0 —— —— 小计 21 —— 8.8 6 10.7 16.2 11 生活区照明 350 0.7 0.9 0.48 245 117.6 272 413 总计动力 22191013.5 856.1 —— —— 照明403计入p K ⋅∑=0.8, q K ⋅∑=0.850.75810.8727.6108916552.2 无功功率补偿无功功率的人工补偿装置：主要有同步补偿机和并联电抗器两种。
由于并联电抗器具有安装简单、运行维护方便、有功损耗小以及组装灵活、扩容方便等优点，因此并联电抗器在供电系统中应用最为普遍。
由表2.1可知，该厂380V 侧最大负荷时的功率因数只有0.75。
而供电部门要求该厂10KV 进线侧最大负荷时功率因数不低于0.9。
考虑到主变压器的无功损耗元大于有功损耗，因此380V 侧最大负荷时功率因数应稍大于0.9，暂取0.92来计算380V 侧所需无功功率补偿容量：C Q =30P (tan 1ϕ - tan 2ϕ)=810.8[tan(arccos0.75) - tan(arccos0.92) ] = 369.66 kvar参照图2，选PGJ1型低压自动补偿评屏，并联电容器为BW0.4-14-3型，采用其方案1（主屏）1台与方案3（辅屏）4台相结合，总共容量为84kvar ⨯5=420kvar 。
补偿前后，变压器低压侧的有功计算负荷基本不变，而无功计算负荷'30Q =（727.6-420）kvar=307.6 kvar ，视在功率2'30230'30Q P S+==867.2 kV A ，计算电流NU S I3'30'30==1317.6 A,功率因数提高为cos 'ϕ='3030S P =0.935。
