建筑环境监测习题二：1、用热电偶测温时为何要求冷端温度恒定？当用动圈表配合热电偶测量温度时，若冷端温度不是 0 ℃，可采取那些措施？Ans:⑴热电偶测温是利用热电效应原理，热电势E（t,t0）=e(t)-e(t0) 如果一端温度t0保持不变，即e(t0)为常数，则热电势E（t,t0）就成为温度t的单值函数，这样只要测出热电势的大小，就能判断测温点温度的高低。
⑵ a.预置机械零位：将仪表的机械零点调至当时的冷端温度；b.沐浴法：将热电偶冷端分别插入盛有绝缘油的试管中，然后放入装有冰水混合物的容器中；c.补偿导线法；d.利用温度补偿器对冷端温度进行自动补偿。
2、写出暖通、燃气专业常用的几种标准化热电偶的名称、分度号及测温上限。
Ans: ①铂铑30-铂铑6，分度号B，长期上限1600℃，短期上限1800℃；②铂铑10-铂，分度号S，长期上限1300℃，短期上限1600℃；③镍铬-镍硅，分度号K，长期上限1000℃，短期上限1200℃；④铜-康铜，分度号T，长期上限350℃。
3、画出动圈式仪表、热电偶、补偿导线、参比端温度补偿器、连接导线构成的测温系统图，并说明各部分连接时应注意哪些问题？对线路电阻有何要求？Ans:测温系统图注意事项：1）热电偶与补偿导线、温度补偿器要配套使用；2）预置零位；3）对线路电阻的要求：为了减小误差，提高测量精度，动圈仪表的外接线路的总电阻规定为15Ω；4）在0~100℃，补偿导线与热电偶具有相同的热电特性。
4、用分度号为K的热电偶测温，测量时未用补偿导线和冷端温度补偿器，动圈表机械零位在标尺0℃,热电偶冷端温度为20℃，当动圈表指示在500℃时，问被测温度是不是500℃?若不是，应为多少?Ans: 被测温度不是500℃E（t,0）=E(t,t0)+E(t0,0)=E(500,0)+E(20,0)说明：动圈仪表指示在500℃，机械零位仍在标尺0℃，现冷端温度变为20℃，故实测值应该加上E(20,0)。

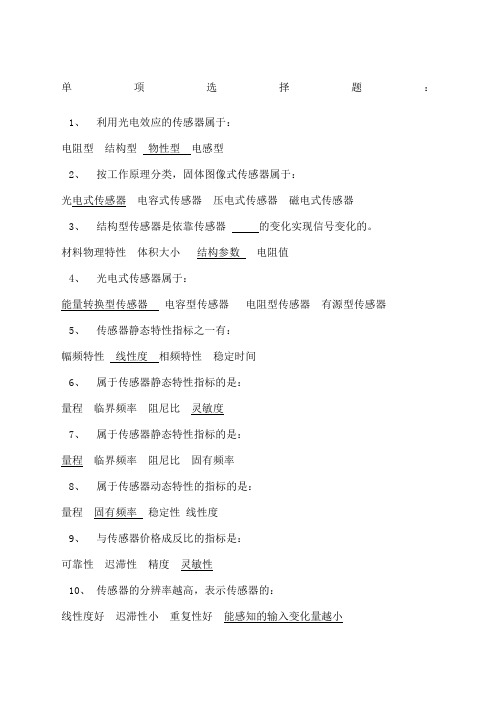

单项选择题：1、利用光电效应的传感器属于：电阻型结构型物性型电感型2、按工作原理分类，固体图像式传感器属于：光电式传感器电容式传感器压电式传感器磁电式传感器3、结构型传感器是依靠传感器的变化实现信号变化的。
材料物理特性体积大小结构参数电阻值4、光电式传感器属于：能量转换型传感器电容型传感器电阻型传感器有源型传感器5、传感器静态特性指标之一有：幅频特性线性度相频特性稳定时间6、属于传感器静态特性指标的是：量程临界频率阻尼比灵敏度7、属于传感器静态特性指标的是：量程临界频率阻尼比固有频率8、属于传感器动态特性的指标的是：量程固有频率稳定性线性度9、与传感器价格成反比的指标是：可靠性迟滞性精度灵敏性10、传感器的分辨率越高，表示传感器的：线性度好迟滞性小重复性好能感知的输入变化量越小11、传感器的静态标定是给传感器输入已知不娈的，测其输出。
标准电量正规电量标准非电量正规非电量12、传感器的动态标定是检验传感器的：静态指标频率响应动态指标相位误差13、压电式位移传感器将转化为力的变化。
电压电流位移相位差14、下列测力传感器中，属于发电型传感器的是：自感式磁电感应式电容式应变式15、必须选用屏蔽措施的传感器是传感器。
电容式互感式电阻应变式涡流式16、下列传感器中，属于大位移传感器的是：自感式磁电式电容式磁栅式17、涡流式不可测量：位移厚度温度振动18、最常用于测量角位移的电容是：平板式圆筒型变介质型长容栅19、电感式传感器改善性能不考虑的因素是：损耗问题温度误差剩于电压线性度20、必须选用补偿措施的传感器是：电容式差动自感式电阻应变式涡流式21、磁栅式位移传感器不可用于测量：线位移位移速度噪声22、大位移传感器应选择：电容式互感式光栅式涡流式23、感应同步器的作用是测量：电压电流位移相位差24、半导体应变片的应变灵敏系数比电阻应变片：大小相等不确定25、电容式扭矩测量仪是利用轴受力后，电容器两极板间的的变化来测量扭矩的。
热电阻并联-概述说明以及解释1.引言1.1 概述热电阻并联是一种常见的电路连接方式，它可以有效地提高电路的可靠性和稳定性。
该电路连接方式通过将多个热电阻器并联连接在一起，实现了电流的分流和分压作用。
在热电阻并联电路中，多个热电阻器共同承担温度检测和电阻变化的功能，从而提高了检测的准确性和可靠性。
热电阻器是一种利用材料电阻随温度变化的特性进行温度测量的装置。
它的工作原理是当热电阻器与被测温度物体接触时，热电阻器内部会产生热量，并使其温度上升。
随着温度的变化，热电阻器内部材料的电阻值也会相应地发生变化。
通过测量热电阻器电阻的变化，我们可以间接地得知被测物体的温度。
然而，在某些情况下，单个热电阻器无法满足我们的需求。
例如，当需要测量较大范围内的温度变化时，单个热电阻器的测量范围可能会有限。
为了扩大测量范围并提高测量的准确性，我们可以选择将多个热电阻器并联连接在一起。
热电阻并联电路可以通过将多个独立的热电阻器并联在一起实现。
并联连接可以使得电流在不同的热电阻器之间进行分流，从而减小了每个热电阻器所受的电流负荷。
这样做不仅可以减小热电阻器的损耗，延长其使用寿命，还可以提高电路的稳定性和可靠性。
热电阻并联的另一个重要优点是提高了测量的准确性。
通过将多个热电阻器的测量结果进行平均或取最大/最小值，我们可以得到更加可靠和准确的温度测量结果。
这种冗余的测量方式可以有效地降低由于单个热电阻器异常而引起的错误测量。
热电阻并联电路在实际生活中有广泛的应用。
例如，在工业自动化领域，热电阻并联电路常常用于实现温度传感器的测量和控制。
通过将多个热电阻器并联，可以同时测量多个位置的温度，从而实现对生产过程的准确监控。
此外，热电阻并联电路还可以用于温度补偿、温度补偿放大和温度校正等应用中，提高了设备的稳定性和可靠性。
总而言之，热电阻并联是一种有效的电路连接方式，它通过将多个热电阻器并联连接在一起，提高了电路的可靠性和稳定性。
它不仅可以扩大测量范围，提高测量的准确性，还可以应用于各种工业自动化和控制领域。
课程设计说明书热电偶温度传感器学院名称：机械学院专业班级：测控 0802学生姓名：李静指导教师姓名：鲍丙好指导教师职称：教授2011 年 1 月目录前言 (3)第一章基本原理 (4)1.1热电效应及其工作定律 (4)1.2 热电偶材料 (5)1.3 电路结构设计 (6)第二章测量数据与分析 (8)第三章热电偶温度传感器课程设计总结 (11)第四章致谢 (12)参考文献 (13)前言传感器作为测控系统中对象信息的入口，它在现代化事业中的重要性已越益为人们所认识。
随着“信息时代”的到来，国内外已将传感器技术列为优先发展的科技领域之一。
传感器技术是以传感器为核心论述其内涵，外延的科学；也是一门涉及测量技术，功能材料，微电子技术，精密与微细加工技术，信息处理技术和计算机技术等相互结合形成的密集型综合技术。
热电式传感器是利用转换元件电磁参量岁温度变化的特性，对温度和温度有关的参量进行检测的装置。
其中将温度变化转化为电阻变化的称为热电阻传感器；将温度变化转换为热电势变化的称为热电偶传感器。
这两种热电式传感器在工业生产和科学研究工作中已得到广泛使用，并有相应的定型仪表可供选用，以实现温度检测的显示和记录。
本次的课程设计是热电偶温度传感器，热电偶传感器是目前测温度中应用最广泛的热电式传感器，具有结构简单，制造方便，测温范围宽，热惯性小，准确度高，输出信号便于远传等优点。
设计要求：制作出热电偶传感器的信号处理电路，热电偶信号直流放大电路。
将输出信号送入液晶显示器，是液晶显示器的温度为被测温度。
第一章基本原理1.1热电效应及其工作定律1.热点效应将两种不同性质的导体A、B组成闭合回路，若节点（1）、（2）处于不同的温度时，两者之间将产生一热电势，在回路中形成一定大小的电流，这种现象称为热电效应。
分析表明，热电效应产生的热电势有接触电势和温差电势两部分组成。
图（1-1）两种金属接触在一起时，由于不同导体的自由电子密度不同，在结点处就会发生电子迁移扩散，当扩散达到平衡时，在两种金属的接触处形成电势，称为接触电势。
热电偶和热电阻的接线方法热电偶和热电阻是常见的温度测量仪器，广泛应用于各种工业、科研和生活领域。
在使用热电偶和热电阻时，正确的接线方法非常重要，不仅可以保证测量精度，还可以保证仪器的安全性和可靠性。
本文将介绍热电偶和热电阻的接线方法，以及常见的接线错误和解决方法。
一、热电偶的接线方法热电偶是一种利用两种不同金属的热电势差来测量温度的仪器。
热电偶由两个不同金属的导线组成，它们的接触处称为热电接头。
在测量时，热电接头被放置在被测物体上，随着温度的升高或降低，热电偶产生的热电势差也会相应地变化，从而实现温度的测量。
热电偶的接线方法有两种：串联和并联。
串联接线法是将两个热电偶的正极和负极分别连接起来，形成一个回路。
并联接线法是将两个热电偶的正极和负极分别连接起来，形成两个回路。
在实际应用中，串联接线法常用于测量高温物体的温度，而并联接线法常用于测量低温物体的温度。
无论是串联接线法还是并联接线法，都需要注意以下几点：1. 热电偶的导线必须与被测物体接触良好，以确保热电接头的温度与被测物体的温度一致。
2. 热电偶的导线必须与接线端子紧密连接，以确保接触良好，避免产生接触电阻。
3. 热电偶的导线必须与接线端子正确连接，以确保正极和负极不会接反。
4. 在使用过程中，应注意热电偶的保护措施，避免导线受到损坏或被弯曲过度。
二、热电阻的接线方法热电阻是一种利用金属电阻随温度变化的特性来测量温度的仪器。
热电阻的工作原理是利用金属电阻随温度变化的特性来测量温度。
当热电阻被放置在被测物体上时，随着温度的升高或降低，热电阻的电阻值也会相应地变化，从而实现温度的测量。
热电阻的接线方法有三种：两线制、三线制和四线制。
两线制是指将热电阻的两个导线直接连接到接线端子上。
三线制是指在两线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间。
四线制是指在三线制的基础上，再增加一条导线，将导线连接到热电阻的两端和中间，同时将热电阻的两端接到一个电桥上。
第8章热电式传感器
三、填空题
四、简答题
1、答：①两种不同材料的导体（或半导体）A、B两端相互紧密地连接在一起，组成一个闭合回路。
当两接点温度不等时，回路中就会产生大小和方向与导体材料及两接点的温度有关的电动势，从而形成电流，这种现象称为热电效应。
该电动势称为热电动势。
②接触电动势：接触电势是由两种导体的自由电子密度不同而在其接触处形成的热电势。
它的大小取决于两导体的材料及接触点的温度，而与导体的形状和尺寸无关。
③温差电动势：是在同一根导体中，由于两端温度不同而产生的一种电势。
知识点：热电偶
2、答：中间导体定律：热电偶测温时，若在回路中接入第三种导体，只要其两端的温度相同，则对热电偶回路总的热电势不产生影响。
中间导体定律的意义在于：在实际的热电偶测温应用中，测量仪表和连接导线可以作为第三种导体对待。
知识点：热电偶
3、答：标准电极定律：如果两种导体A，B分别与第三种导体C组成的热电偶所产生的热电动势已知，则由这两个导体A，B组成的热电偶产生的热电动势可由下式确定：
E AB（t，t0）=E AC（t，t0）- E BC（t，t0）
标准电极定律的意义在于，纯金属的种类很多，合金的种类更多，要得出这些金属件组。
热电偶的工作原理与接线
热电偶的工作原理是基于热电效应。
热电效应是指当两种不同金属或合金的接触点形成一个温差时，就会在接触点处产生一个电动势。
这个电动势大小与温差有关。
热电偶利用这个原理来测量温度。
热电偶由两种不同金属或合金的导线焊接而成，这两根导线的接触点称为热电偶的热接点。
当热电偶与待测物体接触时，待测物体的温度将会影响到导线的温度，从而形成一个温差。
这个温差作用于热电偶的接触点处，导致热电偶的两端产生一个电动势，即热电势。
这个热电势可以通过两端接线至一个测量仪器，如温度计或电压计，来测量和表示温度。
热电偶的接线方式通常有两种：并联和串联。
并联接线方式是将两根热电偶导线的两端分别连接至仪器的两个测量端口。
串联接线方式是将两根热电偶导线的一端焊接在一起，然后将另一端连接至测量仪器的一个测量端口，将另一个端口接地。
需要注意的是，在接线过程中，为了保证测量的准确性，应注意减小接线电阻和避免温度梯度。
接线电阻会引入额外的电压降，影响测量结果。
温度梯度会导致接线处的温度不均匀，从而引入误差。
因此，在接线时需要选择合适的导线材料
和接线方式，并注意接线的可靠性和稳定性。
仪表工试题四（填空题）1．超声波流量计的主要特点是：流体中不插入任何元件，对( )无影响，也没有( )损失。
答案：流束；压力2．在双极型晶体管放大电路中，求其静态工作点，就是要求出( )的值。
答案：IB、IC、UCE3．电容式差压变送器的检测部件，把输入( )线性地转换成( )的比值。
答案：差压；两电容之差与两电容之和4．DCS是( )的英文缩写。
答案：Distributed.Control.System5．( )是表征系统受到干扰后，被控变量衰减程度的指标。
其值一般希望能在( )之间答案：衰减比；4：1到10：16．前馈控制系统不同于反馈控制系统，它是按照( )来进行控制的。
它能够及时补偿( )对( )的影响。
答案：干扰作用的大小；扰动；被控变量7．在时序逻辑电路中，R-S触发器是由( )组成，Q是( )输出端，是( )输出端，R是( )输入端，S是( )输入端。
答案：两个与非门；原码；反码；置0；置18．腐蚀是材料在环境的作用下引起的( )，金属和合金的腐蚀主要是( )作用引起的破坏，有时同时包含( )或生物作用。
答案：破坏或变质；化学或电化学；机械、物理9．三选二表决逻辑方式逻辑比较合理，能克服( )系统不辨真伪的缺陷，任一通道不管发生什么故障，系统( )后照常工作，其( )保持在( )合理的水平。
答案：二重化；通过表决；安全性和可用性10．在水平管道安装电磁流量计时，应安装在有一些( )的管道部分，如果不可能，应保证足够的( )，防止( )或蒸汽集积在流动管道的( )。
答案：上升；流速；空气、气体；上部11．在工程实际中，控制方案的确定是一件涉及多方面因素的复杂工作。
它即要考虑到( )的实际需要，又要满足( )的要求，同时还要顾及客观环境以及( )的约束。
答案：生产工艺过程控制；技术指标；经济条件12．取源部件在高压、合金钢、有色金属的工艺管道和设备上开孔时，应采用( )的方法。
答案：机械加工13．现场总线技术Profibus-DP网络基于RS485传输技术，各主站间采用( )方式传送，主站和从站间数据传送。
