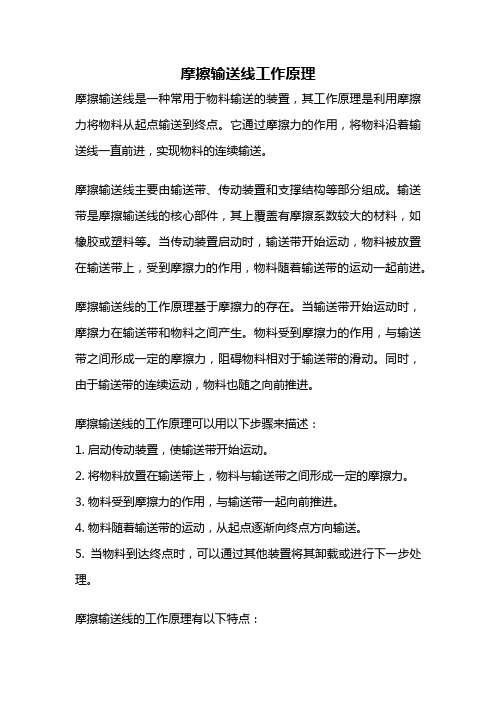

摩擦输送线工作原理摩擦输送线是一种常用于物料输送的装置,其工作原理是利用摩擦力将物料从起点输送到终点。
它通过摩擦力的作用,将物料沿着输送线一直前进,实现物料的连续输送。
摩擦输送线主要由输送带、传动装置和支撑结构等部分组成。
输送带是摩擦输送线的核心部件,其上覆盖有摩擦系数较大的材料,如橡胶或塑料等。
当传动装置启动时,输送带开始运动,物料被放置在输送带上,受到摩擦力的作用,物料随着输送带的运动一起前进。
摩擦输送线的工作原理基于摩擦力的存在。
当输送带开始运动时,摩擦力在输送带和物料之间产生。
物料受到摩擦力的作用,与输送带之间形成一定的摩擦力,阻碍物料相对于输送带的滑动。
同时,由于输送带的连续运动,物料也随之向前推进。
摩擦输送线的工作原理可以用以下步骤来描述:1. 启动传动装置,使输送带开始运动。
2. 将物料放置在输送带上,物料与输送带之间形成一定的摩擦力。
3. 物料受到摩擦力的作用,与输送带一起向前推进。
4. 物料随着输送带的运动,从起点逐渐向终点方向输送。
5. 当物料到达终点时,可以通过其他装置将其卸载或进行下一步处理。
摩擦输送线的工作原理有以下特点:1. 连续输送:摩擦输送线可以实现物料的连续输送,无需间断停止。
2. 适应性强:摩擦输送线适用于各种物料的输送,包括固体、液体和粉体等。
3. 节省能源:摩擦输送线在工作过程中,只需克服物料与输送带之间的摩擦力,相比其他输送方式,能耗较低。
4. 输送距离远:摩擦输送线可以根据需要设计成长距离的输送线,满足不同工艺要求。
摩擦输送线在许多行业中广泛应用,如矿山、建材、化工、冶金等。
它可以实现物料的快速、高效、安全地输送,提高生产效率,降低劳动强度。
同时,在物料输送过程中,摩擦输送线还可以起到固定、定位和分拣等作用,使物料的处理更加方便。
摩擦输送线以其简单、可靠的工作原理,成为物料输送领域的重要设备。
通过摩擦力的作用,摩擦输送线实现了物料的连续输送,满足了工业生产对于物料输送的需求。
常用物料输送设备有哪些?各有什么特点?固体物料输送机械:带式输送机:工作速度范围广0.02—4,输送距离长,生产效率高,所需动力不大,结构简单可靠,使用方便,维护检修容易,无噪音,能够在全机身任何地方进行装料和卸料。
主要缺点是输送轻质粉状物料时易飞扬,倾斜角度不能太大。
常用于块状,颗粒状物料及整件物料进行水平方向或倾斜方向的运送。
同时还可以用作选择,检查,包装,清洗和预处理操作台。
斗式提升机:主要优点是占地面积小,可以把物料提升到较高的位置,生产率范围较大(3—160),缺点是过载敏感,必须连续均匀地供料。
应用在:酿造食品厂输送豆粕,散装粉料,罐头食品厂把蘑菇从料槽升送到预煮机。
螺旋输送机:结构简单,横截面尺寸小,密封性能好,便于中间装料和卸料,操作安全方便,制造成本低。
但输送过程中物料易破碎,零件磨损较大,消耗功率较大。
主要用于各种干燥松散的粉料、粒料、小块状物料的输送。
例如煤粉,面粉,水泥,谷物等的输送。
在输送过程中还可以对物料进行搅拌,混合,加热和冷却等工艺。
气力输送装置:输送过程密封,物料损失很少;同时保证了生产环境的洁净,减少了对环境的污染;结构简单,加工制作方便,工艺上灵活机动,投资少,见效快。
能够适当地减化工艺流程,减少投资与占地面积。
有利于安全生产采用气力输送,工艺过程的连续化程度提高,便于自动化操作。
缺点:动力消耗比其它机械输送设备大;对所输送物料的物理性质有一定的限制;噪声与振动大,须采取一些减震、消声的措施。
管道易磨损,增加了材料消耗;易造成物料的破碎。
散粒物料装卸和运输。
链条输送机工作原理
链条输送机是一种常用的物料输送设备,主要用于水平或倾斜的短距离输送物料。
它由链条、牵引板和传动装置组成,其工作原理如下:
1.链条和传动装置:链条是链条输送机的核心部件,由一系
列链接在一起的链环组成。
传动装置通常由电动机、减速
器和链轮组成,提供驱动力。
2.牵引板:牵引板是固定在链条上的平板或托盘,用于支撑
和输送物料。
一般而言,牵引板通常具有一定的刚性,用
于承载和传递物料。
3.输送过程:当链条启动时,传动装置通过链轮将动力传递
给链条,链条开始运动。
物料被放置在链条上的牵引板上,并随着链条的运动被输送。
4.物料支撑和导向:链条的特殊结构和设计保证了物料在运
输过程中的稳定性和可靠性。
一般来说,链条上的牵引板
提供了支撑作用,防止物料滑落。
同时,侧挡板或导向装
置也可用于引导和固定物料在输送过程中的位置。
5.传输能力和速度调节:链条输送机的传输能力和速度可以
通过调整电动机的转速、链条长度和装载密度等参数进行
调节。
这样可以适应不同物料和输送距离的要求。
链条输送机具有结构简单、可靠性高、适用于各种物料和环境等优点,在工矿企业、物流配送中心、冶金矿山等领域得到广
泛应用。
传送带知识点高一传送带是一种广泛应用于工业生产领域的物料输送设备,具有高效、快速、安全等特点,广泛应用于各行各业。
作为高中物理课程中的一部分,了解传送带的相关知识对学生们来说至关重要。
本文将介绍传送带的定义、构造、工作原理以及一些常见问题。
一、传送带的定义传送带是一种用于物料输送的装置,由传送带带体和传送带轮组成。
传送带带体通常由橡胶、塑料、皮革等材料制成,传送带轮则配备在驱动装置上,通过驱动装置带动传送带带动物料进行输送。
二、传送带的构造传送带主要由传送带带体、传送带轮、张紧装置和驱动装置组成。
1. 传送带带体:传送带带体通常由多层材料组成,如橡胶、纤维布等。
不同的材料层次有不同的功能,比如橡胶层可以增加摩擦力,纤维布层可以加强带体的强度。
2. 传送带轮:传送带轮通常由金属材料制成,安装在驱动装置上。
传送带轮的作用是通过转动带动传送带带体进行物料输送。
3. 张紧装置:张紧装置用于调整传送带的张力,使传送带保持适当的张力状态。
过紧或过松的张力都会影响传送带的正常工作。
4. 驱动装置:驱动装置通过电机等能量源带动传送带轮旋转,使传送带开始工作,将物料从一个地方运输到另一个地方。
三、传送带的工作原理传送带的工作原理是通过驱动装置带动传送带轮旋转,从而带动传送带带体进行物料输送。
具体工作原理如下:1. 驱动装置通过能量源(如电机)提供的能量带动传送带轮旋转。
2. 传送带轮的旋转使传送带带体开始运动,物料随之被带动。
3. 物料沿着传送带的输送方向进行运动,最终将物料从一个地方运输到另一个地方。
4. 在运输过程中,可以通过张紧装置来调整传送带的张力,保证传送带的正常工作。
四、传送带的应用领域传送带作为一种常见的物料输送设备,广泛应用于各行各业。
以下是传送带的一些应用领域:1. 矿山行业:传送带在矿山行业中被广泛应用于矿石、煤炭等物料的长距离输送。
2. 建筑行业:传送带可以用于建筑工地的物料输送,如砖块、混凝土等。
输送带材料输送带是一种用于输送物料的装置,广泛应用于矿山、冶金、港口、电力、化工等行业,它可以实现物料的连续输送,提高生产效率,降低劳动强度,为工业生产提供了极大的便利。
输送带的材料是其性能的关键因素之一,常见的输送带材料有橡胶、聚合物、金属和织物等。
橡胶输送带是最常见的一种输送带材料,其优点是弹性好、耐磨损、耐高温,能够适应各种环境下的输送要求。
橡胶输送带通常由多层织物或钢丝编织的胶合层组成,强度高,可靠性强。
同时,橡胶输送带还具有良好的粘合性,可以将输送带和输送机连接紧密,减少漏料现象,确保物料的顺利输送。
聚合物输送带是近年来快速发展的一种新型输送带材料,其主要有聚氨酯、聚酯、聚醚等材料。
聚合物输送带具有高抗拉强度、耐磨损、耐腐蚀等特点,在恶劣的工作环境下表现出色。
而且,聚合物输送带还具有重量轻、弹性好、安装维护方便等优点,可以适应各种复杂的输送要求。
金属输送带主要由不锈钢制成,其优点是耐高温、耐腐蚀、抗拉强度高。
金属输送带适用于高温、高强度、高腐蚀性的场合,如矿石烧结、冶金炼化等行业。
它的优点是减少了因温度、腐蚀等因素造成的输送带损坏,延长了使用寿命。
织物输送带是一种由纤维织物和橡胶组成的输送带材料,其主要特点是耐磨、强度高。
织物输送带适用于煤石、煤炭、煤灰、矿石等颗粒状物料的输送,可提高输送效率。
除了上述常见的输送带材料外,还有一些新型的输送带材料正在不断发展和应用。
例如,纳米材料、复合材料等新型输送带材料具有更好的性能,可以进一步提高输送带的应用效果。
总之,输送带材料是保证输送带正常工作的基础条件,不同的材料适用于不同的行业和不同的环境。
随着技术的不断发展,新型的输送带材料将会不断涌现,为工业生产提供更多选择。
积放式输送线的基本原理积放式输送线(accumulation conveyor)是一种常用的物料输送装置,其主要功能是在物料的输送过程中实现物料的暂存和缓冲,以解决生产线上物料流动速度不匹配的问题,提高生产线的生产效率。
积放式输送线的基本原理是通过将物料进行暂存,使得进料和出料的速度可以不同步,从而实现物料的缓冲。
它由输送带、驱动装置、支撑结构和控制系统等组成。
1. 输送带积放式输送线通常采用传送带作为物料的运输工具。
传送带是由多层织物或金属网制成的,具有一定的强度和耐磨性。
物料通过传送带的运动,从而实现物料的输送。
2. 驱动装置驱动装置是积放式输送线的动力来源,用于驱动传送带的运动。
常见的驱动装置有电机、减速器和传动装置等。
电机通过传动装置将动力传递给传送带,使其能够连续运转。
3. 支撑结构支撑结构是用于支撑传送带和驱动装置的框架结构,通常由钢制构件组成。
支撑结构需要具有足够的强度和稳定性,以承受物料和设备的重量,并保持传送带的平稳运行。
4. 控制系统控制系统是积放式输送线的核心部分,用于控制传送带的运行、物料的进出和缓冲区的管理。
控制系统通常包括传感器、计数器、PLC(可编程逻辑控制器)和触摸屏等设备。
传感器可以用于检测物料的位置、速度和数量等信息,将这些信息传递给PLC进行处理。
PLC根据设定的逻辑和控制策略,通过控制驱动装置的运行状态,实现物料的进出和缓冲区的管理。
5. 工作原理积放式输送线的工作原理可以简单描述为以下几个步骤:•步骤1:物料进料物料从生产线的上游输送到积放式输送线的进料口,传感器检测到物料的到达,并发送信号给PLC。
•步骤2:物料暂存传送带开始运行,将物料从进料口向缓冲区输送。
当传感器检测到缓冲区已满时,PLC控制传送带停止运行,物料被暂存在缓冲区中。
•步骤3:物料出料当生产线下游需要物料时,PLC控制传送带开始运行,将缓冲区的物料输送到出料口。
传感器检测到物料的离开,并发送信号给PLC。
无轴螺旋输送机原理
无轴螺旋输送机是一种常用的物料输送设备,它通过螺旋叶片将物料从一个位置输送到另一个位置。
无轴螺旋输送机的原理如下:
1. 结构:无轴螺旋输送机由螺旋叶片、壳体、进料口、出料口、传动装置等组成。
2. 进料:物料通过进料口进入无轴螺旋输送机。
进料口通常位于输送机的上部,可以使用斗式提升机、输送带等装置将物料送入进料口。
3. 输送:当无轴螺旋输送机启动时,电机通过传动装置驱动螺旋叶片旋转。
螺旋叶片旋转时,将物料从进料口向出料口方向推进。
4. 输送距离和角度:根据需要,无轴螺旋输送机可以根据不同工艺要求调整输送距离和输送角度。
它可以水平输送,也可以倾斜输送。
倾斜角度可根据物料性质和输送高度进行调整。
5. 物料分离和排空:螺旋叶片的设计可以将物料从壳体中推出。
在物料输送过程中,螺旋叶片的间隙可以起到分离和排空的作用,确保物料的连续输送。
无轴螺旋输送机具有结构简单、体积小、功耗低、传动效率高等优点。
它广泛应用于建材、化工、粮食加工、冶金等行业中的输送和搬运工作。
气动吸料机原理气动吸料机是一种常用的物料输送设备,它可以将散装物料吸入机内,在管道系统中输送,广泛应用于粉末、颗粒、颗粒状物料的输送。
本文将从气动吸料机的原理入手,详细介绍气动吸料机是如何工作的。
气动吸料机原理:气动吸料机是利用负压吸力将物料吸入设备内部,通过管道输送物料的装置,它能够利用风压的力量产生一个负压环境,从而将物料通过进料口被吸入气动吸料机内部。
进入气动吸料机的物料会被均匀地涡流搅拌,形成一个均匀的气团流,然后在管道系统中被输送到目的地。
气动吸料机工作步骤:1. 吸入物料气动吸料机的吸力产生模式一般有两种:压缩空气和真空泵。
当压缩空气和真空泵相结合时,就能形成较高的负压力,使物料被吸入设备的吸料口处。
若此时物料仍停留在原地不运动,那么气动吸料机后续工作将无法进行。
2. 转运物料吸入物料之后,需要将物料转移到其他设备中。
此时首先将释放一定量的空气,配合喷墨头的作用,将物料进行搅拌混合,使物料不会在输送过程中堵塞,增加物料的流动性。
在制造商的实验数据中,喷嘴通常在吸入物料后1s左右打开,持续2s左右。
3. 记录物料的信息随着现代化测量技术的不断进步,气动吸料机现已有自动计量和自动分装个别批次物料的能力。
气动吸料机的自动计量系统将确保物料量的稳定,提高生产效率。
4. 可拓展性随着工业自动化的快速发展,气动吸料机的可拓展性也得到了极大的提高。
现在能够使用多个气动吸料机将物料输送至多个地点。
多个气动吸料机可以独立或组合使用,需要时可以灵活调整以适应生产流量的变化。
总之,气动吸料机的原理很简单,但能够将散状物料以可靠、快速、安全和经济的方式输送至目的地。
由于其快速调整能力、生产效率的提高以及向多个点传输的能力,因此被广泛应用在许多行业,无论是一般的积木制造,还是高级制造、医学、航空和国防等领域。
链条输送机工作原理链条输送机是一种常见的物料输送设备,采用链条作为传动元件,广泛用于矿山、建材、化工等行业。
链条输送机的工作原理主要是依靠链条的运动来实现物料的输送。
下面我们来详细介绍一下链条输送机的工作原理。
链条输送机由驱动装置、链轮、链条、输料装置、导料装置、张紧装置等组成。
驱动装置通过电机、减速器、联轴器等传动装置将动力传递给链轮,使得链轮带动链条运动。
链条在运动过程中将物料从起始点输送到终点,实现物料的连续输送。
链条输送机的工作原理基于链条的运动特性。
链条具有高强度、耐磨损、承载能力大的特点,适用于输送重型物料。
链条输送机通过链条的运动形式可以分为牵引式链条输送机和滚筒式链条输送机两种类型。
牵引式链条输送机是通过链条直接将物料拖动进行输送,适用于单向输送和水平输送;滚筒式链条输送机是通过链条和滚筒的配合运动将物料进行输送,适用于多向输送和倾斜输送。
链条输送机的工作原理涉及到链轮、链条、导料装置、张紧装置等关键部件。
链轮的直径大小和链条的传动方式对输送机的输送能力、速度和功耗有着重要影响。
链条的选用和维护对输送机的正常运行和使用寿命有着重要作用。
导料装置和张紧装置能有效减少链条与机架的摩擦,减小链条的磨损,并保证链条不会脱落或跑偏,确保输送机的安全和稳定运行。
链条输送机的工作原理还需要考虑物料的性质和输送条件。
不同的物料有着不同的流动性、黏附性、颗粒度等特点,需要根据实际情况选择合适的链条输送机。
输送机的输送距离、高度、角度等输送条件也会影响输送机的设计和选择。
在设计和使用过程中,需要综合考虑物料的性质和输送条件,才能保证链条输送机达到最佳的输送效果。
链条输送机作为一种重要的物料输送设备,其工作原理主要是依靠链条的运动来实现物料的输送。
通过合理选择链条输送机的类型、设计和使用,可以满足不同行业对物料输送的需求,提高生产效率,降低成本,实现自动化生产。
带式运输机的传动装置1. 引言带式运输机是一种常见的物料输送设备,广泛应用于煤矿、建材、化工等行业。
其传动装置作为带式运输机的核心组成部分,对其运行稳定性、能效以及运输能力有着重要影响。
本文将对带式运输机的传动装置进行详细介绍,包括传动方式、传动元件以及常见故障及其处理方法。
2. 传动方式带式运输机的传动方式主要有两种:机械传动方式和电动传动方式。
2.1 机械传动方式机械传动方式是指通过传统的机械元件(如链条、齿轮)实现带式运输机的传动。
机械传动方式的优点是结构简单、容易维修,适用于一些传输能力较小的场合。
然而,机械传动方式的传动效率较低,噪音和振动较大,且容易受到外界环境的影响。
2.2 电动传动方式电动传动方式是指通过电动机驱动带式运输机的传动。
电动传动方式的优点是传动效率高、运行稳定,适用于大型带式运输机的应用场合。
电动传动方式需要配备电机控制系统,使得设备的启停和传动参数的控制更加灵活。
3. 传动元件带式运输机的传动装置包括多个传动元件,下面将对常见的传动元件进行介绍。
3.1 传动带传动带是带式运输机传动的核心部件,承担着将动力从电动机传递到带式运输机的任务。
传动带的选用应考虑传输能力、耐磨性、耐油性等因素。
常见的传动带有橡胶带、聚酯带等。
3.2 传动轮传动轮是传动带的驱动元件,通常由铸铁或钢铸成。
传动轮的形状和材料的选择会直接影响到传动带的传动效率和使用寿命。
传动轮应具有良好的磨损性能和耐用性,以保证带式运输机的正常运行。
3.3 传动箱传动箱是带式运输机传动的调节和转向装置,其作用是调整传动带的速度和方向。
传动箱通常由减速机、连杆、联轴器等组成,具有传动效率高、运行平稳等优点。
4. 常见故障及处理方法带式运输机的传动装置在长时间运行中可能会出现各种故障,下面将介绍几种常见的故障及其处理方法。
4.1 传动带松动传动带松动会导致传动效率下降甚至传动带脱落。
处理方法包括定期检查传动带的松紧度,必要时进行调整,且定期更换磨损严重的传动带。
说明书摘要
本实用新型公开了一种物料输送装置,包括输送槽、架设在输送槽内部的物料箱和安装在输送槽顶部尾端的电动机,所述输送槽包括竖向倾斜的弧形底板和弧形底板两侧对称设置的弧形侧板,所述弧形底板的上表面沿中心线设有弧形导轨,所述弧形导轨的两端分别设有上挡板和下挡板,所述上挡板和下挡板分别固定连接于弧形底板的顶部尾端和底部尾端,并分别与弧形侧板相连接,所述物料箱的底部两侧连接有滚轮架,所述滚轮架的内侧连接有滚轮,所述电动机的输出端连接有卷线轴,所述卷线轴上缠绕有牵引绳,所述牵引绳的引出端与物料箱的侧面相连接。
本实用新型可连续供应物料,有效避免了物料的供应等待和物料的供应冗余,节省资源,降低成本。
摘要附图
1、一种物料输送装置,包括输送槽(1)、架设在输送槽(1)内部的物料箱(2)和安装在输送槽(1)顶部尾端的电动机(3),其特征在于:所述输送槽(1)包括竖向倾斜的弧形底板(4)和弧形底板(4)两侧对称设置的弧形侧板(5),所述弧形底板(4)的上表面沿中心线设有弧形导轨(6),所述弧形导轨(6)的两端分别设有上挡板(7)和下挡板(8),所述上挡板(7)和下挡板(8)分别固定连接于弧形底板(4)的顶部尾端和底部尾端,并分别与弧形侧板(5)相连接,所述物料箱(2)的底部两侧连接有滚轮架(9),所述滚轮架(9)的内侧连接有滚轮(10),所述滚轮(10)内嵌于弧形导轨(6)与弧形底板(4)的相对面之间,所述电动机(3)的输出端连接有卷线轴(11),所述卷线轴(11)上缠绕有牵引绳(12),所述牵引绳(12)的引出端与物料箱(2)的侧面相连接。
2、根据权利要求1所述的一种物料输送装置,其特征在于,所述弧形导轨(6)的截面为“T”型结构。
3、根据权利要求1所述的一种物料输送装置,其特征在于,所述物料箱(2)的底部还设有两个辅助滚轮(13),且辅助滚轮(3)与弧形导轨(6)的顶面相接触。
4、根据权利要求1所述的一种物料输送装置,其特征在于,所述上挡板(7)上设有穿线孔(14),所述牵引绳(12)通过穿线孔(14)。
5、根据权利要求1所述的一种物料输送装置,其特征在于,所述物料箱(2)的内壁侧面设有压力传感器,且压力传感器与电动机(3)的控制端电性连接。
6、根据权利要求5所述的一种物料输送装置,其特征在于,所述上挡板(7)与物料箱(2)相接触的侧面上设有行程控制开关,且行程控制开关与电动机(3)的控制端电性连接。
7、根据权利要求5所述的一种物料输送装置,其特征在于,所述卷线轴(11)内设有单向的阻尼装置。
一种物料输送装置
技术领域
本实用新型涉及物料运输设备领域,尤其涉及一种物料输送装置。
背景技术
运送小件和散件物料通常用物料箱来装运,目前现有的物料箱一般是上端开口的箱体,在使用中,通常采用人工搬运或物料车托运的方式进行物料传送,费时费力,一旦物料供应不及时,将影响生产的正常进行,若物料供应过多,会造成物料积压和混乱,占用工作场地,给现场管理造成不便,这也会极大影响生产过程的顺利进行。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种物料输送装置。
为了实现上述目的,本实用新型采用了如下技术方案:
一种物料输送装置,包括输送槽、架设在输送槽内部的物料箱和安装在输送槽顶部尾端的电动机,所述输送槽包括竖向倾斜的弧形底板和弧形底板两侧对称设置的弧形侧板,所述弧形底板的上表面沿中心线设有弧形导轨,所述弧形导轨的两端分别设有上挡板和下挡板,所述上挡板和下挡板分别固定连接于弧形底板的顶部尾端和底部尾端,并分别与弧形侧板相连接,所述物料箱的底部两侧连接有滚轮架,所述滚轮架的内侧连接有滚轮,所述滚轮内嵌于弧形导轨与弧形底板的相对面之间,所述电动机的输出端连接有卷线轴,所述卷线轴上缠
绕有牵引绳,所述牵引绳的引出端与物料箱的侧面相连接。
优选的,所述弧形导轨的截面为“T”型结构。
优选的,所述物料箱的底部还设有两个辅助滚轮,且辅助滚轮与弧形导轨的顶面相接触。
优选的,所述上挡板上设有穿线孔,所述牵引绳通过穿线孔。
优选的,所述物料箱的内壁侧面设有压力传感器,且压力传感器与电动机的控制端电性连接。
优选的,所述上挡板与物料箱相接触的侧面上分别设有行程控制开关,且行程控制开关与电动机的控制端电性连接。
优选的,所述卷线轴内设有单向的阻尼装置。
本实用新型中,采用压力传感器和行程控制开关,实现物料箱中有无物料的自行判断和电动机牵引物料箱的自动控制,可连续供应物料,有效避免了物料的供应等待和物料的供应冗余,采用电力牵引与重力牵引相结合的方式,可节省资源,降低成本;本实用新型结构简单合理,使用方便,可有效提高物料的输送效率,便于管理。
附图说明
图1为本实用新型的立体结构示意图;
图2为本实用新型的剖面结构示意图;
图3为本实用新型的截面结构示意图。
图中:1输送槽、2物料箱、3电动机、4弧形底板、5弧形侧板、6弧形导轨、7上挡板、8下挡板、9滚轮架、10滚轮、11卷线轴、12牵引绳、13辅助滚轮、14穿线孔。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-3,一种物料输送装置,包括输送槽1、架设在输送槽1内部的物料箱2和安装在输送槽1顶部尾端的电动机3,输送槽1包括竖向倾斜的弧形底板4和弧形底板4两侧对称设置的弧形侧板5,弧形底板4的上表面沿中心线设有弧形导轨6,弧形导轨6的截面为“T”型结构,弧形导轨6的两端分别设有上挡板7和下挡板8,上挡板7和下挡板8分别固定连接于弧形底板4的顶部尾端和底部尾端,并分别与弧形侧板5相连接,上挡板7与物料箱2相接触的侧面上设有行程控制开关,且行程控制开关与电动机3的控制端电性连接,当电动机1牵引物料箱2到达输送槽1的顶部尾端,触动行程控制开关,电动机3停止运行并锁定,物料箱2的内壁侧面设有压力传感器,且压力传感器与电动机3的控制端电性连接,当物料箱2中没有物料时,压力传感器给电动机3启动信号,电动机3牵引物料箱2到物料仓,当物料箱2中装载物料后,压力传感器给电动机3解除锁定信号,物料箱2在重力作用下沿弧形轨道6向下移动,物料箱2的底部两侧连接有滚轮架9,滚轮架9的内侧连接有滚轮10,滚轮10内嵌于弧形导轨6与弧形底板4的相对面之间,物料箱2的底部还设有两个辅助滚轮13,且辅助滚轮3与弧形导轨6的顶面相接触,电动机3的输出端连接有卷线轴11,卷线轴11内设有单向的阻尼装置,
可以减缓物料箱2下落过程的加速度,保持物料箱2运动的平稳性,卷线轴11上缠绕有牵引绳12,上挡板7上设有穿线孔14,牵引绳12通过穿线孔14,牵引绳12的引出端与物料箱2的侧面相连接。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
图1
图2
图3。
