Danfoss变频器常见故障及维修对策1 引言danfoss变频器在自动化领域的应用越来越广泛。
danfoss变频器以其节能、高效、稳定而著称。
danfoss变频器经过40多年的发展其主要型型号有2800、2900、3000、5000、6000、7000、8000、fc51、fc300等系列。
2007年danfoss推出了fc系列变频器，并以其强大的功能和稳定的运行数据取得了市场的广泛好评。
fc变频器较以前的最大改变在于模块式流水化生产，可以根据不同需求为客户专业量身定做专业化产品，同时保留了原有的人性化操作界面，还推出了中文操作菜单。
使得变频器的应用及现场调试更加趋于方便，简洁。
2 danfoss几个系列变频器的常见故障(1) 丹佛斯vlt2800、vlt2900系列变频器的常见故障为alarm 37和alarm 14alarm 37为内部故障主要由于控制卡软件故障，现场电磁干扰造成。
电磁干扰，变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰。
因此，柜内仪表和电子系统，应该选用金属外壳，屏蔽变频器对仪表的干扰。
所有的元器件均应可靠接地，除此之外，各电气元件、仪器及仪表之间的连线应选用屏蔽控制电缆，且屏蔽层应接地。
如果处理不好电磁干扰，往往会导致变频器误报警，使整个系统无法工作，导致控制单元失灵或损坏。
alarm 14为接地故障，一般是由于igbt损坏引起或现场电机或电机电缆绝缘损坏所造成的，由于vlt2800系列变频器没有内设电流互感器，因此该报警一般由于igbt触发端损坏造成。
在更换模块前应先使用示波器检查驱动触发电路是否良好，以免再次发生相同故障。
(2) 丹佛斯vlt3000系列变频器主要故障为电源故障及驱动触发电路故障vlt3000变频器由于使用到现在年限一般都较长，大部分功率器件都已经老化，特别是平波电容由于长时间的使用，且处于高频状态，很容易造成电解液的干涸。

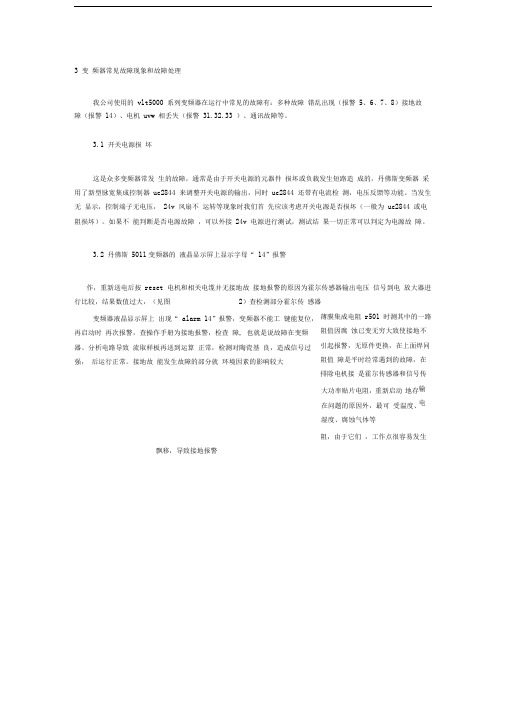

3 变 频器常见故障现象和故障处理我公司使用的 vlt5000 系列变频器在运行中常见的故障有：多种故障 错乱出现（报警 5、6、7、8）接地故 障（报警 14）、电机 uvw 相丢失（报警 31.32.33 ）、通讯故障等。
3.1 开关电源损 坏这是众多变频器常发 生的故障，通常是由于开关电源的元器件 损坏或负载发生短路造 成的，丹佛斯变频器 采用了新型脉宽集成控制器 uc2844 来调整开关电源的输出，同时 uc2844 还带有电流检 测，电压反馈等功能。
当发生无 显示，控制端子无电压， 24v 风扇不 运转等现象时我们首 先应该考虑开关电源是否损坏（一般为 uc2844 或电阻损坏）。
如果不 能判断是否电源故障 ，可以外接 24v 电源进行测试，测试结 果一切正常可以判定为电源故 障。
3.2 丹佛斯 5011变频器的 液晶显示屏上显示字母“ 14”报警作，重新送电后按 reset 电机和相关电缆并无接地故 接地报警的原因为霍尔传感器输出电压 信号到电 放大器进行比较，结果数值过大，（见图2）查检测部分霍尔传 感器薄膜集成电阻 r501 时测其中的一路阻值因腐 蚀已变无穷大致使接地不 引起报警，无原件更换，在上面焊同阻值 障是平时经常遇到的故障，在排除电机接 是霍尔传感器和信号传输电阻，由于它们 ，工作点很容易发生飘移，导致接地报警变频器液晶显示屏上 出现“ alarm 14”报警，变频器不能工 键能复位，再启动时 再次报警，查操作手册为接地报警，检查 障, 也就是说故障在变频器。
分析电路导致 流取样板再送到运算 正常，检测对陶瓷基 良，造成信号过强， 后运行正常。
接地故 能发生故障的部分就 环境因素的影响较大大功率贴片电阻，重新启动 地存在问题的原因外，最可 受温度、湿度、腐蚀气体等,M O/* ■图2陶瓷基薄膜集成电阻r501故障3.3丹佛斯5016变频器“ alarm 13”过流报警变频器液晶显示屏上出现“ alarm 13”报警，并能手动复位，不升速时正常，加速时就报警，重新送电，没有听到内部继电器吸合的声音，怀疑为充电电阻r401并联的接触器km1短路导致电流过大引起（见图3），用万用表测km1线圈两端电压正常，停电测线圈直流电阻，为无穷大，换新线圈后上电试车，一切正常。
1按下运行键，电机不转1）运行方式设定错误，即运行方式在外控端子情况下，用面板操作起动或运行方式操作器情况下，用外控端子进行起动。
2）频率指令太低或没给定3）外围接线错误，如二线制、三线制接线及有关参数设定有误4）多功能输入端子设定错误（在外控情况下）5）变频器在故障保护状态6）电机故障7）变频器故障2参数不能设定1）用户密码锁定，请解密后再设定2）变频器运行中3）接插件连接异常，数字操作器通讯异常，断电后，将操作器取下，重装上去试一下。
3电机不能反转查看P067是否等于1，如果等于0则反转被禁止。
4电机旋转方向相反电机输出线接线错误，请将U、V、W中的任意二根接线对调即可。
5电机减速太慢1）减速时间设定太长，减小减速时间2）加装制动电阻3）加直流制动6电机过热1）负载太大，实际力矩已超过马达的额定转矩，建议增大马达容量。
2）环境温度太高，在温度较高环境下，电机会烧坏请降低电机周围温度3）电机的相间耐压不足变频器的开关动作会使电机绕组线圈间产生冲击波，通常最大的冲击电压会达到变频器输入电源的3倍程度，请使用电机相间的冲击耐压高于最大冲击电压的电机。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
浅议丹佛斯变频器故障和处理前言丹佛斯变频器是现代工业生产过程中常用的电力传动设备，它能够有效地控制电机转速，实现精细化控制，在工业生产中发挥着重要作用。
然而，随着变频器的使用时间增长，变频器产生故障的可能性也会逐渐增加。
为了保障工业生产的连续性和效率，对于丹佛斯变频器产生故障时应及时进行处理和维修，以保证设备的正常使用。
本文将从以下几个方面来浅议丹佛斯变频器故障和处理：1.丹佛斯变频器故障分类；2.丹佛斯变频器故障处理方法；3.丹佛斯变频器故障预防措施。
丹佛斯变频器故障分类丹佛斯变频器故障分类如下：1.电源故障电源故障是指丹佛斯变频器的电源出现故障，导致变频器无法正常工作。
电源故障可能包括以下几种：•电源线路断路•电源线路过载•电源电压波动2.控制器故障控制器故障是指丹佛斯变频器的控制器出现故障，导致变频器无法正常工作。
控制器故障可能包括以下几种：•控制器芯片损坏•控制器程序错误•控制器卡死、卡住3.传感器故障传感器故障是指丹佛斯变频器所连接的传感器出现故障，导致变频器无法正常获取实时数据，进而无法进行精细化控制。
传感器故障可能包括以下几种：•传感器接口松动•传感器线路断路•传感器信号失真4.输出器故障输出器故障是指丹佛斯变频器输出模块出现故障，导致电机无法正常运行。
输出器故障可能包括以下几种：•输出器线路短路•输出器芯片损坏•输出器参数设置错误针对不同的故障类型，我们需要采取不同的变频器故障处理方法。
下面是一些常见的故障处理方法。
1.电源故障处理方法如果变频器电源线路断路或者过载，我们需要检查电源线路是否正常，恢复电源线路的正常供电。
如果变频器电源电压波动很大，我们需要使用稳压器等电源稳定设备来稳定电压。
2.控制器故障处理方法如果变频器控制器芯片损坏，我们需要更换芯片；如果控制器程序错误，我们需要重新升级程序；如果控制器卡死、卡住，我们需要通过手动控制来解除卡死状态。
3.传感器故障处理方法如果传感器接口松动，我们需要重新插上接口；如果传感器线路断路，我们需要检查线路是否正常；如果传感器信号失真，我们需要更换传感器。
由于丹佛斯变频器进入中国市场还不长，可能好多人对这个设备还不是很熟悉，也就造成了一旦出现故障就会很难得到修复，为了解决这个问题，以下就给大家就丹佛斯变频器的一些常见故障及解决办法和广大用户作一个探讨。
1、alarm29—过热过热，也是我们平时会碰到的一个故障。
那我们首先会想到散热风扇是否运转，丹佛斯在风扇控制上采用了on/off控制方式，通过温度传感器采样温度信号，用斩波电路调整输出电压达到控制风扇转速的目的，即省了电，又延长了风扇的寿命。
其次我们也要检查散热通道是否畅通，有无堵塞现象。
对于大功率45kw以上的变频器在安装上一定要注意机器必须安装在平整，垂直无间隔物的表面，原因在于丹佛斯变频器出厂时不提供背板，所以风道是敞开的，不利于散热，我们发现很多丹佛斯变频器过热都是由于安装问题而导致的。
2、限流运行在平时运行中我们可能会碰到变频器提示电流极限。
对于一般的变频器在限流报警出现时不能正常平滑的工作，电压(频率)首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压(频率)会再次上升，从而导致系统的不稳定。
丹佛斯变频器采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。
3、ALARM 37-IGBT模块损坏IGBT模块损坏，这也是变频器损坏的常见故障之一，电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些都是IGBT模块损坏的常见现象。
IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。
其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏，在驱动电路的设计上丹佛斯应该是做的相当优良的，每一路驱动电路丹佛斯都使用了独立的带变压器隔离的电源，控制信号也是通过门极驱动变压器提供，所以可靠性相当高。
4、开关电源损坏这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，dc12v,24v风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
丹佛斯变频器常见故障维修3 变频器常见故障现象和故障处理我公司使用的vlt5000系列变频器在运行中常见的故障有：多种故障错乱出现（报警5、6、7、8）接地故障（报警14）、电机uvw相丢失（报警31.32.33）、通讯故障等。
3.1 开关电源损坏这是众多变频器常发生的故障，通常是由于开关电源的元器件损坏或负载发生短路造成的，丹佛斯变频器采用了新型脉宽集成控制器uc2844来调整开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能。
当发生无显示，控制端子无电压，24v风扇不运转等现象时我们首先应该考虑开关电源是否损坏（一般为uc2844或电阻损坏）。
如果不能判断是否电源故障，可以外接24v电源进行测试，测试结果一切正常可以判定为电源故障。
3.2 丹佛斯5011变频器的液晶显示屏上显示字母“14”报警变频器液晶显示屏上出现“alarm 14”报警，变频器不能工作，重新送电后按reset键能复位，再启动时再次报警，查操作手册为接地报警，检查电机和相关电缆并无接地故障,也就是说故障在变频器。
分析电路导致接地报警的原因为霍尔传感器输出电压信号到电流取样板再送到运算放大器进行比较，结果数值过大，（见图2）查检测部分霍尔传感器正常，检测对陶瓷基薄膜集成电阻r501时测其中的一路阻值因腐蚀已变无穷大致使接地不良，造成信号过强，引起报警，无原件更换，在上面焊同阻值大功率贴片电阻，重新启动后运行正常。
接地故障是平时经常遇到的故障，在排除电机接地存在问题的原因外，最可能发生故障的部分就是霍尔传感器和信号传输电阻，由于它们受温度、湿度、腐蚀气体等环境因素的影响较大，工作点很容易发生飘移，导致接地报警。
图2 陶瓷基薄膜集成电阻r501故障3.3 丹佛斯5016变频器“alarm 13”过流报警变频器液晶显示屏上出现“alarm 13”报警，并能手动复位，不升速时正常，加速时就报警，重新送电，没有听到内部继电器吸合的声音，怀疑为充电电阻r401并联的接触器km1短路导致电流过大引起（见图3），用万用表测km1线圈两端电压正常，停电测线圈直流电阻，为无穷大，换新线圈后上电试车，一切正常。
丹佛斯VLT2800 型变频器常见故障处理摘要：变频器由于集成度高、功能强大，故障的排除有一定程度的复杂性，本文结合工作实践，介绍首都机场T2 航站楼导入装置所使用的丹佛斯VLT2800 型变频器几个较为常见的故障及维护维修实例，这些案例具有较大的实际指导作用。
关键词：变频器；常见的故障；维护维修Abstract ：Since frequency converter is highlyintegrated ，powerful troubleshooting a certain degree of complexity ，work practice，introduced the Capital Airport Terminal2 introduction device used DanfossVLT2800 inverter few of the more common faults and maintenance and repair examples of these cases has great practical guidance.Keywords ：frequency converter ；common faults ；maintenance and repair1.前言1.1变频器的工作原理变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源的电能控制装置。
1.2丹佛斯VLT2800 的性能VLT 2800 系列变频器是专门为低功率市场而开发的产品，适用功率范围0.37-18.5 kW 。
变频器结构十分紧凑，可以并列安装。
由于采用模块化的设计理念，它包括功率模块和控制模块。
其中控制模块的VLT2800 通常配有集成控制单元，所有的显示以6 位数字LED 的形式显示，以能够在正常操作时连续显示一条操作数据。
作为显示的补充有三个指示灯，分别为电压ON 、警告WARNING 和警报ALARM 。
客户反映是现场一台VLT6500运行中过电流故障，并且电机内部有异味。
检查过程：根据客户的反映情况，我们立即开始检查该变频器。
先检查变频器的模块，测试二极管特性良好。
将控制卡拆下后可以把电源卡取下，依次拆下变频器的驱动卡，电容箱，和IGBT模块，整理模块。
对以上器件进行测试，性能良好。
全部安装好，静态测试良好，变频器送电，开机输出电压平衡。
电机检查：将电机的接线盒打开后发现，电机的接线柱子已近完全烧坏。
后将电机全部拆开发现内部绕组完全烧毁。
见下图：故障原因分析：一般电机绕组损坏的原因主要有以下原因：1、电机一直处于过电流状态运行。
2、电机没有良好的散热。
根据客户提供的现场情况为：该变频器负载是风机，电机侧有散热风机，电机的电流有完整的监测。
监测发现变频器只有一次显示过电流故障，是在电机损坏的时候发生的。
从变频器故障前运行电流都没有超过电机的额定电流，因此不可能是变频器输出电流大导致电机烧毁。
故障前后电机侧的独立散热风机始终在运行，说明了电机本身的散热没有问题，所以此故障不可能是散热不足的原因引起的。
到底是什么原因呢？以上分析可以得出结论：由于电机一直处于低于额定电流运行，散热条件良好的状况下发生损坏，那就是电机绕组发生故障导致电机的温升异常，最后导致电机烧坏。
维修过程：客户将电机修复后，安装好，变频器开机带电机运行，三相输出电压平衡，电流平衡，直流电压稳定。
系统运行正常。
经验总结：变频器显示过电流故障除了机械负责太重之外，还有可能是电机绕组损坏的。
如需进一步了解相关变频器产品的选型，报价，采购，参数，图片，批发等信息，请关注/。
丹佛斯变频器现场诊断以及故障的处理措施作者：王友林
来源：《科学与财富》2016年第19期
摘要：丹佛斯变频器是由丹佛斯公司出品的应用十分广泛的变频器之一，然而，丹佛斯变频器在经过很长的使用周期之后，其会发生一些故障，且随着使用时间的延长，其故障的频率大大增加，给人们的生产工作带来了不利的影响，因此我们需要对丹佛斯变频器在工作状态中所出现的各种常见的故障进行一定的分析，进而给予一定的处理办法，这样才能使得丹佛斯变频器可以实现安全、稳定的运行。
关键词：丹佛斯变频器；现场诊断；故障处理；措施；分析
1、前言
变频器由于其灵敏的控制特性等被大范围的应用在交流电机中。
而广泛应用在电机中的丹佛斯变频器是为了实现电机的有效控制以及实现电机的转速、启停等日常的操作，在进行控制的过程中，往往利用不同的控制方式来使得电机接受到来自变频器的控制信号。
丹佛斯变频器的四种电机控制方式如下所示。
[1]
2、常见的故障分析
变频器在使用的过程中常常会受到各种环境因素的影响，比如，温度、湿度、气候的变化等等，因此这使得变频器在运行的过程中会出现一定的故障问题。
变频器一旦发生故障，将会大大的影响到电机设备的控制，进而使得人们的生产工作不能正常进行，因此我们需要对丹佛斯变频器常常会出现的故障进行一定的分析，进而对其进行归纳和分析。
2.1、丹佛斯变频器的接地故障分析
当丹佛斯变频器发生接地故障时，其设备的显示桌面会出现Alarm14的故障报警信号。
而变频器在起初设计的过程中往往会附有相对应的报警指示信号灯，若变频器不能保持正常的工作状态，则故障发生的同时，变频器的故障指示灯会亮起，给技术人员一定的提示，此外，指示灯会根据故障的类型不同而在液晶显示屏幕中出现故障的类型分析。
技术人员可以根据故障的类型来查看变频器发生故障的具体范围。
[2]丹佛斯变频器发生接地的故障主要是丹佛斯变频器的输出相出现对地放电的现象，进而使得变频器发生接地故障。
若变频器连接电机的电缆发生故障也会使得变频器发生接地类型的运行故障。
此外，变频器所连接的电机本身故障原因以及变频器设备的内部故障也是引起变频器接地故障的主要原因之一。
2.2、丹佛斯变频器的外加给定信号引起变频器发生故障
若丹佛斯在正常的工作过程中外部的信号相对不稳定时，会使得丹佛斯变频器发生外加给定信号的故障。
丹佛斯变频器发生此类故障时，变频器本身的报警装置并不会出现故障的指示灯闪烁，因此设备的液晶显示屏也不会出现相应的故障代码，因此技术人们无法对变频器的故障进行查询和维修。
经过大量的实践证明，若发生外加给定信号发生故障，则线路会发生连接异常以及线路信号不正常等现像，因此，技术人员可以根据这些现场来断定变频器的故障类型。
2.3、丹佛斯变频器的参数丢失进而发生故障
若丹佛斯变频器的参数丢失则会引起变频器的故障，这种故障是属于变频器的软件故障，这类故障会导致变频器无法保持正常的工作状态。
然而，参数丢失的故障往往识别起来比较困难，且维修的难度很大。
[3]由于参数丢失的故障是属于变频器的软件故障，因此硬件设备通常是保持着正常的状态，因此设备本身并不会出现报警的指示，但是变频器却不能正常的运行。
所以，通常若变频器发生控制故障，且经过技术人员的检测并没有发现硬件设备的故障时，通常判定丹佛斯变频器是发生了参数丢失的故障。
3、故障处理办法
若变频器发生接地的故障，则需要利用丹佛斯变频器专用的接地的端子来检查设备接地的具体情况。
若变频器的接地现象正常，则需要进行其他项目的检查。
在检查的过程中若发现变频器和其他的一些设备或者与其他的变频器同时发生接地的现象时，则要对各个设备实现分开的检查。
若技术人员在检查的过程中发现有两台设备同时在接地端发生连接则需要进行相应的处理，进而尽快的解决好设备的接地故障，使得变频器可以快速的投入到正常的使用状态。
若变频器发生外加给定信号的故障，则需要技术人员首先对变频器的硬件设备内部的线路连接进行一定的检查，并把变频器通电之后，比对变频器的各个参数的设置是否异常。
若变频器在线路连接方面没有有异常的现象，则说明点变频器内部的熟路信号的电平发生了故障，因此，要针对其输入信号的脉冲显示情况来对变频器进行相应的测定，并在检查的过程中利用示波器来完成整个测定的内容。
若是变频器的线路发生故障，则需要技术人员对变频器的线路进行重新的配置，并确保线路的正常连接。
此外，若变频器的电平处于异常状态，则需要给变频器接入稳定的信号，进而达到解决变频器故障的目的。
若变频器发生参数丢失的故障则需要在变频器无法正常启动的情况下，变频器的硬件设施进行详尽的检查，若检查的结果显示变频器并没有发生硬件故障，则变频器发生参数故障的可能性极大，这时就需要技术人员重新恢复变频器的初始状态，再重新设备设备的参数，进而有效的解决变频器的故障问题、
4、变频器维护
为了减少丹佛斯变频器的故障发生的概率，工作人员需要定期的对变频器进行一定的维护和保养。
此外，在进行设备的维护过程中要注意维护规范，首先要切断设备的电源，等变频器完全脱离工作状态时再进行变频器的日常维护工作。
在进行变频器的日常维护过程中，需要工作人员认真负责，对丹佛斯变频器进行全方位的检查，对变频器的结合处电网压力进行测试，此外，还需要对变频器设备内部的灰尘进行一定的清理。
在维护的过程重要重点的测查冷却风扇，这是因为变频器在正常的运行过程中其风扇的温度十分高，因此有很多的热量无法从其中散发出去，这些余热会使得变频器的正常运行受到一定的影响，所以需要技术人员检查风扇的使用情况。
还需要检查变频器的滤波电容，滤波电容大小会受到变频器内部的电解液的量，所以需要对电解液的量进行测定，确保滤波电容的正常。
除此之外，还需要检查变频器内部的防腐剂的使用情况等。
5、结语
终上所述，我们了解到丹佛斯变频器发生故障的基本三种类型以及针对这三种故障的处理办法。
为了确保丹佛斯变频器保持安全稳定的工作状态，我们不单单要根据其发生的故障进行一定的修理，还需要加强对丹佛斯变频器的日常维护和保养工作，这样才能切实的确保变频器的正常运行。
参考文献
[1] 吴波.丹佛斯变频器现场诊断和故障处理研究[J].山东工业技术，2016（2）：90-93.
[2] 冯跃梅.基于品牌变频器的常见故障诊断及维修对策[J].科技与创新，2014（03）：22-26.
[3] 况毅.丹佛斯公司变频器产品顾客满意度研究[D].北京工业大学，2015（7）：89-92.。
