《土木工程CAD》第07-12章在线测试及答案《土木工程CAD》第07章在线测试《土木工程CAD》第07章在线测试剩余时间:59:53答题须知:1、本卷满分20分。
2、答完题后,请一定要单击下面的“交卷”按钮交卷,否则无法记录本试卷的成绩。
3、在交卷之前,不要刷新本网页,否则你的答题结果将会被清空。
第一题、单项选择题(每题1分,5道题共5分)1、结构施工图中的钢筋线应使用()绘制。
A、粗实线B、中实线C、粗虚线D、中虚线2、用来表示圈梁的构件代号是()。
A、DLB、GLC、JLD、QL3、在结构施工图中,用来表示建筑物上部结构布置的图样称为()。
A、基础布置图B、结构布置图C、梁板配筋图D、柱配筋图4、预制楼板代号Y-KB 3009-2中的数字2的含义是()。
A、预制板的长度B、预制板的宽度C、预制板的厚度D、预制板的荷载等级5、过梁代号GL 15240中的数字15的含义是()。
A、过梁的宽度B、过梁的净跨C、过梁的截面类型D、过梁的荷载等级第二题、多项选择题(每题2分,5道题共10分)1、依据工程的复杂程度,结构设计说明一般应包括()。
A、主要设计依据B、自然条件及使用条件C、施工注意事项D、材料的类型、规格、强度等级E、室内外装修情况说明2、结构平面布置图的常用比例有()。
A、1:20B、1:50C、1:100D、1:200E、1:5003、结构详图的常用比例有()。
A、1:10B、1:20C、1:50D、1:100E、1:2004、基础结构图包括()。
A、基础平面布置图B、基础立面布置图C、基础剖面布置图D、基础施工组织图E、基础详图5、以下属于钢筋混凝土构件详图中绘制的内容有()。
A、配筋图B、模板图C、圈梁大样图D、预埋件详图E、材料用量表第三题、判断题(每题1分,5道题共5分)1、在预制装配式楼层结构布置图中,应注明各房间内预制楼板的块数、规格及型号。
正确错误2、钢筋混凝土现浇楼盖的结构平面布置图中的梁线应采用中实线绘制。
第7章图形打印在AutoCAD2010中绘制完成图形后,用户可以通过打印机进行图纸输出,也可以创建成文件以供其他应用程序使用,如把CAD文件转换成PDF格式和JPG格式文件。
下面分别介绍这两种打印设置步骤。
7.1 图纸打印绘制图形后,可以将图形打印在图纸上,需要进行打印设置。

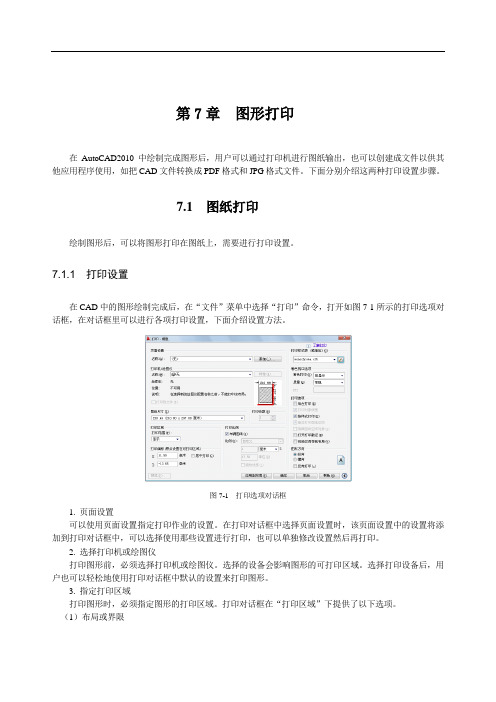

7.1.1 打印设置在CAD中的图形绘制完成后,在“文件”菜单中选择“打印”命令,打开如图7-1所示的打印选项对话框,在对话框里可以进行各项打印设置,下面介绍设置方法。
图7-1 打印选项对话框1. 页面设置可以使用页面设置指定打印作业的设置。
在打印对话框中选择页面设置时,该页面设置中的设置将添加到打印对话框中,可以选择使用那些设置进行打印,也可以单独修改设置然后再打印。
2. 选择打印机或绘图仪打印图形前,必须选择打印机或绘图仪。
选择的设备会影响图形的可打印区域。
选择打印设备后,用户也可以轻松地使用打印对话框中默认的设置来打印图形。
3. 指定打印区域打印图形时,必须指定图形的打印区域。
打印对话框在“打印区域”下提供了以下选项。
(1)布局或界限打印布局时,将打印指定图纸尺寸的可打印区域内的所有内容,其原点从布局中的0,0 点计算得出。
打印“模型”选项卡时,将打印栅格界限所定义的整个绘图区域。
如果当前视口不显示平面视图,该选项与“范围”选项效果相同。
(2)范围打印包含对象的图形的部分当前空间。
当前空间内的所有几何图形都将被打印。
打印之前,可能会重新生成图形以重新计算范围。
(3)显示打印“模型”选项卡中当前视口中的视图或布局选项卡中的当前图纸空间视图。
(4)视图。
打印以前使用VIEW 命令保存的视图。
可以从提供的列表中选择命名视图。
如果图形中没有已保存的视图,此选项不可用。
(5)窗口打印指定的图形的任何部分。
单击“窗口”按钮,使用定点设备指定打印区域的对角或输入坐标值。
其中打印区域中的“窗口”选项为常用的选取方式。
4. 设置图纸尺寸在打印对话框中,选择要使用的图纸尺寸。
第一章AUTOCAD基础知识一、AutoCAD的启动和退出(上机演示并讲解)二、AutoCAD的工作界面(上机演示并讲解)三、保存图形文件(上机演示并讲解)四、上机基本操作(学生上机练习)(一)启动AutoCAD 2004并且新建一个图形文件。
(二)加载工具栏五、有关重要术语及概念查看更多资料请到:中国机械加工网1、世界坐标系:在AUTOCAD中,是使用笛卡儿坐标系来确定“点”的位置的,通常情况下,其坐标原点是位于图纸左下角的,X轴为水平轴,其方向是向右的;Y轴为垂直轴,其方向是向上的;Z轴方向垂直于XOY平面,指向用户绘图者为正向,这样定义的坐标系称为世界坐标系,简称为WCS。
其英文全称为:World coordinate system。
2、用户坐标系:用户在WCS下定义的相对于它的不同的坐标系称为用户坐标系,简称为UCS。
其英文全称为:User coordinate system。
3、绝对直角坐标:既通常所说的笛卡儿坐标系,其坐标原点在图纸左下角,在WCS系统下,其用(X,Y,Z)表示。
在XOY平面上,因Z=0,通常可直接写为(X,Y)。
4、绝对极坐标:在WCS下,为确定某一点的位置,用该点相对于原点的距离L和原点与该点的连线与X轴正方向的夹角φ来表示。
写为(L<φ)。
5、相对直角坐标:是指相对于前一点的坐标,既相对于前一点在X方向及Y方向的位移,其表示方式是在绝对直角坐标的前面加@这个符号,写为(@x,y)。
6、相对极坐标:是指相对于前一点的坐标,既相对于前一点的距离L和两点的连线与X 轴的夹角φ确定,其表示方式是在绝对极坐标的前面加@这个符号,写为(@L<φ)。
查看更多资料请到:中国机械加工网●上机练习(完成右图)第二章基本绘图一、绘制直线二、绘制圆三、绘制矩形四、偏移五、取消和删除●上机练习(完成右图)第三章绘图环境的设置一、设置图纸大小和单位1、图纸幅面2、设置绘图单位:图形单位对话框3、设置绘图区大小查看更多资料请到:中国机械加工网二、图层、线型和颜色1、为什么引入图层:方便管理不同类型、不同概念的图形对象1)图层相当于没有厚度的透明胶片2)一般情况下,一张完整的图样是由多个图层完全叠加在一起组成的3)任何图形对象均是绘制在图层上的2、图层的特性:1)用户可以在一幅图中使用任意数量的图层。
AutoCAD2007目录第一章 AutoCAD2007基础知识及坐标系统1.1 AutoCAD2007的发展与应用1.2 AutoCAD2007的软、硬件环境1.3 AutoCAD2007的操作界面及图形文件的管理1.4 AutoCAD2007功能键的使用及绘图环境设置1.5 AutoCAD2007的坐标系和坐标1.6上机练习第二章二维绘制工具2.1 绘制点和直线对象2.2 绘制射线、构造线2.3 绘制矩形和正多边形2.4 绘制圆、多段线和多线2.5 目标对象捕捉和追踪2.6 上机练习第三章二维修改工具及图层设置3.1修改工具(一)选择、删除、移动、复制、镜像、偏移和修剪3.2修改工具(二)缩放、拉伸、旋转、延伸、打断、倒角、圆角和阵列3.3图层及其管理3.4线型及线型比例、线宽、颜色3.5 图案填充3.6上机练习第四章文字、尺寸标注及公差4.1 单行、多行文字4.2 特殊符号和控制码4.3 基本尺寸标注和公差4.4 图块4.5 上机练习第一章 AutoCAD2007基础知识及坐标系统本章介绍AutoCAD2007基础知识及坐标系统和数据输入,内容包括Auto2007的功能概述,AutoCAD2007的软硬件环境,操作界面,快捷方式,功能键的使用,AutoCAD2007的坐标系和坐标。
1.1AutoCAD2007的发展与应用计算机辅助设计 (Computer Aided Design ,简写为 CAD) ,是指用计算机的计算功能和高效的图形处理能力,对产品进行辅助设计分析、修改和优化。
它综合了计算机知识和工程设计知识的成果,并且随着计算机硬件性能和软件功能的不断提高而逐渐完善。
计算机辅助设计技术问世以来,己逐步成为计算机应用学科中一个重要的分支。
它的出现使设计人员从繁琐的设计工作中解脱出来,充分发挥自己的创造性,对缩短设计周期、降低成本起到了巨大的作用。
AutoCAD 是由美国 Autodesk 公司于 20 世纪 80 年代初为计算机上应用 CAD 技术而开发的绘图程序软件包,经过不断的完善,已经成为强有力的绘图工具,并在国际上广为流行。
