电子厂房的接地设计

工业电子厂房综合防雷设计方案背景在大多数工业电子厂房中，由于设备的集中使用和工作环境的特殊性，厂房内部的电流和电压会呈现出不规律的变化，同时受外部自然力的影响，如雷电，风暴等天气变化，工业电子厂房的综合防雷设计成为了必不可少的安全保障工程。

本文通过对工业电子厂房综合防雷设计方案的分析和探讨，从技术层面、设备布置和保护措施等多个方面出发，以期提高工业电子厂房的抗雷击能力和安全性。

策略前期防雷设计在工程建设的前期设计中，应注重厂房内工作设备的防雷设计。

首先，需要根据各种设备的地形地貌和工作环境特点进行分析，针对性的设计有效的防雷方案。

其次，应根据当地的天气情况和历史雷击状况进行综合分析，确定防雷等级，以便于在正式施工前，制定完整的防雷施工方案。

主要设备的安装方式在工业电子厂房内，设备的安装方式也直接关系到防雷措施的实施效果。

具体细节如下：惯性负载和阻性负载惯性负载和阻性负载的安装应遵循统一原则，即将惯性负载和阻性负载分别安置在同一区域，并将整个区域与实地专线和公共接地网相连。

其目的是使三个不相关的系统协同工作，同时整体提高电压互感器的测量和保护效果。

静电保护静电保护的设计应为单贏式结构，并将整个电源、接地和负载端口分离。

它应该以两个层次办事，并应用同种级别的保护元素，以便有效地消除静电放电和物理缺陷。

监控和保护设备监控和保护设备是工业电子厂房中最重要的设备之一。

在安装时，必须确保设备和保护元件之间的距离足够接近，在不影响设备正常工作的前提下提高效率。

除此之外，可以增加保护装置的层数和保护元件的容量，从而提高抗雷击能力。

同时，还可以加强与接地网的链接方式。

防雷保护措施工业电子厂房防雷保护措施需要区分为主要保护和辅助保护两种方式。

主要保护主要保护的目的是防止霹雳电流的侵害，包括内部设备和物料的保护，以及内部设备防雷接地系统的保护。

主要保护通常采用“外壳接地 + 等电位联结 + 感应复位”三重保护措施，以达到充分防护的效果。

厂房电气设计知识点厂房电气设计是指对工业厂房的电气系统进行规划、布置和设计的过程。

在现代工业中，电气系统的可靠性和安全性对于生产运行的高效性起着重要作用。

本文将介绍一些与厂房电气设计相关的重要知识点。

一、电气设计的前期工作1.了解工艺和负荷需求：在进行电气设计之前，需要了解工业生产的工艺流程，以及对电力的负荷需求，包括电源容量、电气设备的功率需求等。

2.制定用电计划：根据工艺流程和负荷需求，制定科学合理的用电计划，确定主要用电设备和配电方案。

3.考虑电源选择：根据不同的用电需求，考虑使用送电线路、发电机组或蓄电池等不同的电源形式，并进行相应的计算和选择。

二、电气系统的规划1.配电系统的规划：根据工厂需求和用电计划，确定配电系统的类型和布置方式，包括强电系统和弱电系统的规划。

2.主变电所的规划：主变电所是厂房电气系统的重要组成部分，需要根据负荷需求和电源选择等因素进行合理规划，保证稳定可靠的电源供应。

3.回路和线路的规划：根据负荷需求和安全要求，合理规划回路和线路的布置，并进行电流、电压的计算，保证正常运行和安全使用。

三、电气设备的选择和布置1.配电设备的选择：选择合适的配电设备，包括断路器、接触器、变压器等，根据负荷需求和安全要求进行合理配置。

2.电力电缆的选择：根据负荷电流和线路长度等因素，选择合适的电缆截面积和导体材料，确保电气设备的正常运行和安全使用。

3.设备的布置：合理安排电气设备的布局，保证设备之间的合理连接，并考虑通风散热和安全距离等因素。

四、电气系统的安全防护1.接地系统的设计：合理设计接地系统，确保电气设备安全接地，减小电气事故的发生概率。

2.过载和短路保护：根据负荷需求和线路容量，选择合适的过载和短路保护装置，及时切断故障电路，保护设备和人员的安全。

3.火灾预防措施：在电气设计过程中考虑火灾预防措施，包括布设烟感、火灾报警系统，并配备灭火设备，防止火灾事故的发生和扩大。

五、电气系统的维护与管理1.定期巡查和检测：定期对电气设备进行巡查和检测，发现问题及时处理，保证设备的正常运行和安全使用。

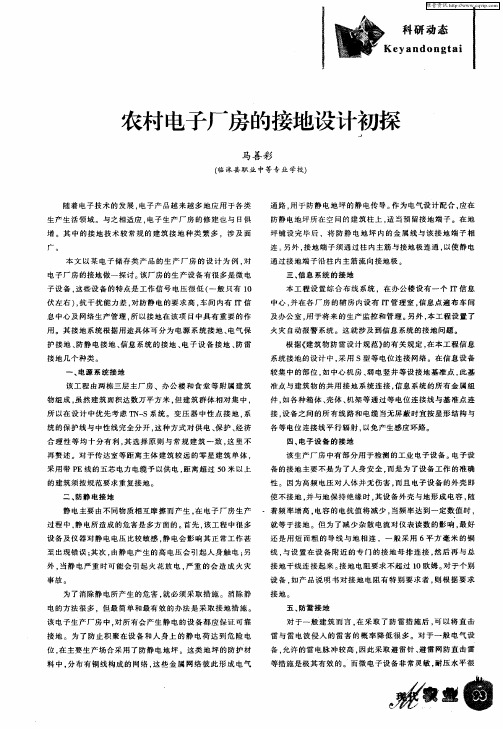

随着电⼦技术的发展，电⼦产品越来越多地应⽤于各类⽣产⽣活领域。

与之相适应，电⼦⽣产⼚房的修建也与⽇俱增。

其中的接地技术较常规的建筑接地种类繁多，涉及⾯⼴。

本⽂以某电⼦储存类产品的⽣产⼚房的设计为例，对电⼦⼚房的接地做⼀探讨。

该⼚房的⽣产设备有很多是微电⼦设备，这些设备的特点是⼯作信号电压很低（⼀般只有10伏左右），抗⼲扰能⼒差，对防静电的要求⾼，车间内有IT信息中⼼及络⽣产管理，所以接地在该项⽬中具有重要的作⽤。

其接地系统根据⽤途具体可分为电源系统接地、电⽓保护接地、防静电接地、信息系统的接地、电⼦设备接地、防雷接地⼏个种类。

1、电源系统接地： 该⼯程由两栋三层主⼚房、办公楼和⾷堂等附属建筑物组成，虽然建筑⾯积达数万平⽅⽶，但建筑群体相对集中，所以在设计中优先考虑TN-S系统。

变压器中性点接地，系统的保护线与中性线完全分开，这种⽅式对供电、保护、经济合理性等均⼗分有利，其选择原则与常规建筑⼀致，这⾥不再赘述。

对于传达室等距离主体建筑较远的零星建筑单体，采⽤带PE线的五芯电⼒电缆予以供电，距离超过50⽶以上的建筑须按规范要求重复接地。

2、电⽓保护接地采⽤TN-S系统时，电⽓设备不带电的⾦属外露部分与电⼒的接地点采⽤直接电⽓连接。

当带电相线因绝缘损坏碰设备外壳时，通过设备外壳构成该故障相对地线的单相短路。

利⽤很⼤的短路电流，使线路上的保护装置（如熔断器、低压断路器等）迅速动作，切断电路，从⽽消除⼈⾝触电危险。

在电⼦⽣产⼚房中，⽣产流⽔线上设备密集，且多为⾦属外壳的⽤电设备。

若保护接地不到位或不符合要求，在发⽣接地故障时，很容易引起⼯作⼈员触电危险。

因此，保护接地问题不容忽视，⽆论在设计过程还是施⼯过程中，都应切实地把保护接地落实到位。

应进⾏保护接地的物体主要包括：变压器、⾼压开关柜、配电柜、控制屏等的⾦属框架或外壳；固定式、携带式及移动式⽤电器具的⾦属外壳；电⼒线路的⾦属保护管或桥架、接线盒外壳，铠装电缆外⽪等。

发电厂接地系统在电力系统中，接地是用来保护人身及设备安全的重要措施，接地系统对于电厂稳定、安全、可靠运行影响重大。

发电厂的接地一般分为保护接地，雷电保护接地，防静电接地，工作、系统接地几部分。

这几种接地的原理均是通过接地导体将各种过电压产生的电流通过接地装置导入大地，从而实现保护人身、设备的目的。

1保护接地发电厂的电气装置的金属外壳、配电装置的构架和线路杆塔等，如果绝缘损坏，则有可能带电，为了防止其威胁人身和设备的安全而设的接地系统就是保护接地。

保护接地由室外主接地网、室内接地、接地引线等组成。

1.1室外接地主网室外接地主网是由埋入土壤一定深度的垂直接地体和水平接地体构成。

接地体的作用是使系统各处接地电流汇入大地扩散和均衡电位而设置的与土壤物理结合形成电气接触的金属部件。

发电厂垂直接地体一般采用DN50热镀锌钢管，长度一般为2.5m。

水平接地体一般采用热镀锌扁钢，根据不同地区的土壤电阻率，设计埋入深度也不同（埋入深度是指水平接地体埋入土壤的深度），水平接地体的截面积也不相同。

土壤电阻率高的地方，水平接地体埋入深度较深（可达-4m），所使用的接地扁钢截面也较大（80×6热镀锌扁钢）；土壤电阻率较低的地方，埋入深度较浅，如-0.8m，水平接地体截面也较小（60×6、50×8）。

另外垂直接地极极间距一般在8m~10m时，土壤的视电阻率较低。

但水平接地体无论土壤电阻率多少都必须埋设于冻土层以下。

接地主网在施工时要求与建筑物的距离大于1.5m。

为防止转移电位引起的危害，对可能将接地网的高电位引向厂、所区外或将电位引向厂内的设施，应采取隔离措施。

如：对外的通讯设备加隔离变压器；通向厂外的管道采用绝缘段；铁路轨道分别在两处加绝缘鱼尾板等。

电缆隧道、沟道中固定电缆支架的扁钢预埋件可以作为接地干线使用，但是接头处必须可靠焊接，保证电气接触良好，并且与主接地网应多点（不少于两点）连接，作为主接地网的一个组成部分。

工业厂房配电系统几种接地方式的探讨摘要：用电是工厂关注的重大问題之一。

而接地系统作为维系电网安全的重要防护措施，对其进行深入研究意义重大。

主要介绍几种常见的配电系统，并对其进行深入探究。

关键词：配电系统；接地方式；TN系统前言：由于产品的研发需要，很多工业厂房通常会配备大型的机电设备，然而这些设备耗电巨大。

因此，用电安全日益成为了人们关注的焦点，接地作为其重要的防护措施之一，也是特别值得深入研究的。

接地设计往往会关系着整个接地系统的正常运行，所以设计必须严格参照标准灵活设计，以避免出现设计问题而导致重大事故的发生，从而威胁到人们的生命财产安全1.TT系统TT系统有一个直接接地点。

电气设备的外露可导电部分与电气关联的接地点进行连接。

使用TT系统的优势在于其能够最大程度地降低漏电设备外壳的对地电压，然而它存在的缺陷也是与其相关的，虽然它能够大大降低，但是不能够确保电压能在安全范围之内，易发生用电事故，威胁使用者的生命安全。

因此，在一般情况下，TT系统的使用是非常少的。

2.TN系统（1）TN-C系统TN-C系统与其他系统的不同体现在，PE线与中性线N相互连接，共同组成保护接零。

在TN-C系统的使用过程中，作为经常出现的一种情况是，三相负荷出现不对称现象，导致不对称度数和电流通过PEN线，致使PEN线相连接的用电设备外壳和线路的导管上会产生的压降。

如果出现PEN线发生断裂，或者是连接处不稳定、出现触地现象等，导致用电危险事故的发生。

其原因是当出现上述问题时，对地故障电压会大大增加，并且故障电压可以在PEN 线的引流下，引到其他部位中，引发触电危险事故。

为了有效地解决上述电流过大的问题，一般是通过采取平衡三相负荷的方式。

然而，这种方式所需技术含量较高，在一般企业中难以正常使用，因此，TN-C系统的使用也是相对局限的。

（2）TN-S系统TN-S系统的原则是将PE线与N线分开，与TN-C系统的连接正好相反。

在正常运行状态下，是没有负荷电流通过用电设备的外壳和PE线的，也就是其上面没有存在任何电位。

厂房防雷接地标准和要求厂房防雷接地要求和标准一、接地系统设计1.接地系统应按照国家相关规范和标准进行设计，确保其科学、合理、经济、安全。

2.接地系统设计应考虑自然接地体和人工接地体的组合使用，以达到最佳的接地效果。

3.接地电阻值应符合相关规范要求，一般情况下不应大于0.5欧姆。

二、接地材料选择1.接地材料应符合国家相关标准，具备优良的导电性能和机械性能。

2.接地线应采用镀锌钢材或其他防腐材料，确保其耐腐蚀性和长期稳定性。

3.接地极应选用热镀锌或铜等防腐材料，以增加其使用寿命。

三、接地装置安装1.接地装置的安装应按照设计图纸进行，确保位置正确、深度适宜。

2.接地极与土壤接触面应清理干净，涂抹防锈漆或防腐剂。

3.接地线应连接牢固，接触面保持清洁，涂抹导电膏。

4.安装完成后应进行验收，确保接地装置的质量和安装工艺符合要求。

四、防雷设施维护1.防雷设施应定期进行检查和维护，确保其完好有效。

2.对于损坏或失效的防雷设施应及时进行维修或更换。

3.在雷雨季节到来前应对防雷设施进行全面检查，确保其正常运行。

五、人员培训1.相关工作人员应接受防雷接地方面的培训，掌握相关技能和知识。

2.对于新员工应进行岗前培训，确保其具备操作和维护防雷设施的能力。

3.培训内容应包括防雷设施的基本原理、操作方法、安全注意事项等。

六、安全防护1.在进行防雷接地作业时，应佩戴相应的安全防护用品，如绝缘手套、绝缘鞋等。

2.对于可能产生电击的部位应进行绝缘保护，如使用绝缘材料包裹裸露的金属部分。

3.在进行高空作业时，应采取相应的安全措施，如系安全带、使用脚手架等。

4.在作业现场应设置明显的安全警示标志和隔离措施，防止无关人员进入作业区域。

5.在可能产生电击的区域，应设置相应的急救设备和急救措施，以便在发生电击事故时迅速采取急救措施。

接地系统施工方案接地系统施工方案一、工程概述接地系统是保证电气设备正常运行和防止电气触电危险的重要安全措施之一。

本施工方案针对某工业厂房的新建接地系统进行设计和施工，以确保其安全可靠运行。

二、施工准备1. 按照设计要求准备所需的材料和设备，包括铜排、接地装置、焊接设备、测量仪器等。

2. 成立施工小组，明确各成员职责和工作安排。

3. 对施工现场进行安全检查，确保施工环境无隐患。

三、施工过程1. 寻找接地点：根据设计图纸确定接地点的位置，通过岩土勘测确定地下是否适宜进行接地。

2. 清理施工区域：将接地点周围的土壤、杂草等物品进行清理，确保施工区域整洁。

3. 安装接地装置：将预先制作好的接地装置按照设计要求安装在接地点上，采用专用焊接设备对接地装置与地下金属部分进行焊接。

4. 铺设接地导线：选用质量优良的铜排作为接地导线，根据设计要求进行合理规划铺设，确保导线连接紧密、牢固。

5. 进行接地测试：采用合适的测量仪器，对接地系统进行测试，包括接地电阻测试、接地电位测试等，确保接地系统符合设计要求。

6. 接地系统完好后，对整个施工现场进行清理，撤离相关设备和材料，恢复施工区域的原状。

四、施工安全注意事项1. 进入施工区域的人员必须佩戴好安全帽、防护手套等防护用品，并接受专业培训。

2. 在进行焊接作业时，严禁在易燃易爆物品周围施工，必要时要对周围区域进行防火措施。

3. 施工期间，应设置明显的安全警示标志，禁止未经许可的人员进入施工区域。

4. 施工现场必须完善的消防设施，确保万一发生火灾能及时进行灭火。

5. 在进行接地测试时，需要使用专业的测量仪器，严禁离开现场或随意操作设备。

6. 在施工期间，严禁随意损坏施工现场周围的设施、设备，确保施工区域的安全和整洁。

五、施工验收1. 施工完毕后，进行接地系统的验收测试，确认接地系统是否符合设计要求。

2. 测试结果符合要求后，填写施工验收报告，由设计单位进行审核，并向相关部门申请竣工验收。

厂房机电设计知识点总结厂房机电设计是指在厂房建设和改造过程中，对各种机电设备进行规划和设计的工作。

它涉及到多个专业领域的知识点，包括电气工程、机械工程、自动化控制等。

本文将就厂房机电设计中的几个重要知识点进行总结。

一、电力系统设计1. 用电负荷估算：根据厂房的用电设备类型和数量，结合设备的功率和工作时间，进行用电负荷估算。

这样可以确定合适的配电容量，保证设备正常运行。

2. 配电系统设计：根据不同的用电需求，设计合理的配电系统。

配电系统一般包括变电室、配电柜、照明电源等设备。

在设计中，需要考虑电缆敷设、线路保护和短路计算等问题，以确保电力供应的安全可靠。

3. 接地系统设计：厂房机电设计中的一个重要环节是接地系统的设计。

接地系统能提供对电气设备的保护，同时可以减少由于雷击等原因引起的设备损坏。

二、照明系统设计1. 照明布局设计：在厂房中，照明系统的设计非常重要。
