太阳能供热工程施工方案1. 项目背景太阳能供热工程是利用太阳能热能进行供热的一种环保而可持续的能源解决方案。
本文档旨在提供一份太阳能供热工程的施工方案，确保工程的顺利实施和质量保障。
2. 工程概述本工程的总体目标是为指定区域的居民提供热水供应，利用太阳能集热器将太阳能转化为可用的热能，并通过管路输送至用户所在的建筑物。
项目涉及的主要工作包括太阳能设备安装、管路敷设和系统调试。
3. 施工方案3.1 材料准备在施工前，需要准备以下材料和设备：•太阳能集热器：根据项目需求确定集热器的数量和型号；•管路及附件：包括管道、接头、阀门等；•水泵：用于循环热水；•控制系统：用于监控和控制太阳能供热系统的运行；•辅助设备：如支架、固定件等。
3.2 施工流程施工流程主要包括以下几个步骤：3.2.1 集热器安装1.确定集热器安装位置，并进行必要的测量和标注；2.安装集热器支架，并确保支架稳固可靠；3.将集热器安装至支架上，并进行校正和固定。
3.2.2 管路敷设1.根据工程设计图纸，在建筑物内外敷设供热管道；2.管道敷设应注意保持一定的坡度，便于热水流动和排气；3.管道连接应采用专用接头，并注意密封，以防漏水。
3.2.3 设备安装1.安装水泵和相关管路；2.安装控制系统，并与太阳能集热器、水泵等设备进行连接。
3.2.4 系统调试1.对整个供热系统进行漏水测试，确保系统密封性；2.启动水泵，并通过控制系统进行运行测试；3.检查系统运行情况，包括水温、水压等指标是否符合要求；4.调整控制系统参数，使系统能够自动化运行。
4. 安全管理在施工过程中，我们要注意以下安全事项：•建立安全生产责任制，明确施工人员的安全责任和权益；•提供必要的安全防护装备，如头盔、工作服、手套等；•定期进行安全教育和培训，提高施工人员的安全意识；•配置专人负责安全管理，及时发现和处理安全隐患。
5. 质量保障为确保工程的质量，我们将采取以下措施：•严格按照设计要求进行施工，并确保施工质量符合相关标准；•对关键节点进行质量检查和验收，确保施工过程中不出现质量问题；•建立完善的质量检测体系，对施工材料和设备进行抽检和检验；•保留施工记录和相关资料，便于追溯和质量管理。

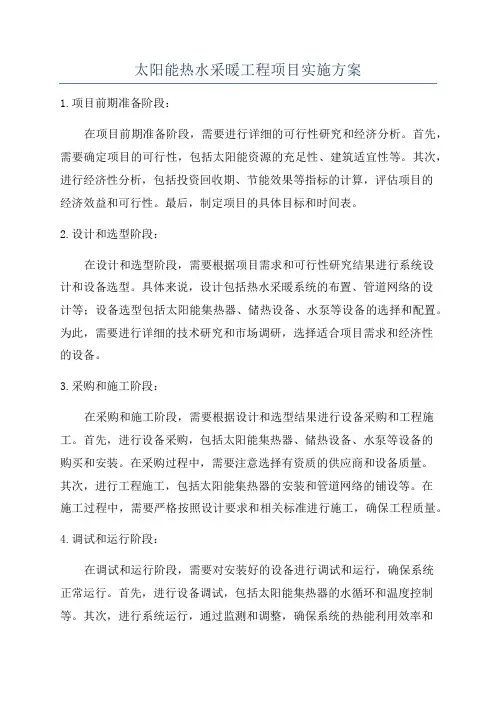

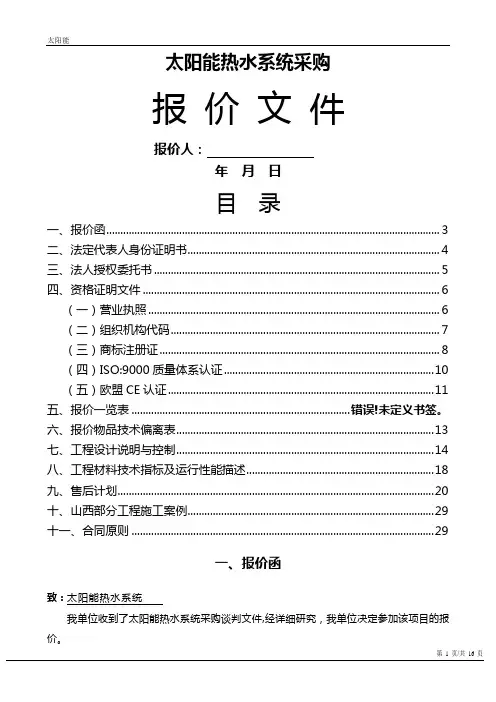

太阳能热水系统采购报价文件报价人：年月日目录一、报价函 (3)二、法定代表人身份证明书 (4)三、法人授权委托书 (5)四、资格证明文件 (6)（一）营业执照 (6)（二）组织机构代码 (7)（三）商标注册证 (8)（四）ISO:9000质量体系认证 (10)（五）欧盟CE认证 (11)五、报价一览表 .............................................................................. 错误!未定义书签。
六、报价物品技术偏离表 (13)七、工程设计说明与控制 (14)八、工程材料技术指标及运行性能描述 (18)九、售后计划 (20)十、山西部分工程施工案例 (29)十一、合同原则 (29)一、报价函致：太阳能热水系统我单位收到了太阳能热水系统采购谈判文件,经详细研究，我单位决定参加该项目的报价。
1、遵照《中华人民共和国合同法》、《招标投标法》、《政府采购法》的规定，我单位经现场考察和研究贵方的谈判文件后,愿以：人民币（小写）+++++++ 元（大写）+++++++，供货期++天承揽太阳能热水系统采购谈判范围内的所有供货及相关服务业务。
2、我单位接受谈判文件的所有规定和要求，并承诺在本报价文件有效期内，本报价文件对我方具有约束力,并随时接受中标.3、我单位同意按照谈判文件的规定，本报价标文件的有效日期为开标后++天。
如果中标，从开标至合同有效日期内,本报价文件继续有效。
4、如果我单位中标，我单位愿意按照谈判文件所规定的内容和我方报价文件的承诺保质、保量做好供货、交验、售后服务等各项工作.5、除非另外达成协议并生效,你方的谈判文件、中标通知书和本报价文件是我们双方合同的组成部分。
6、我们愿意按照合同法履行自己的全部责任。
7、我们愿意提供谈判文件所要求提供的所有资料.8、我单位同意按谈判文件要求支付投标保证金。
9、若我方中标同意按谈判文件支付代理服务费。
50MW太阳能发电工程建设项目施工组织设计项目背景本文档旨在制定50MW太阳能发电工程建设项目的施工组织设计方案。
该项目旨在建设一个50兆瓦的太阳能发电厂，以利用可再生能源供电。
施工目标该项目的施工目标包括但不限于：- 完成太阳能发电厂的设计和建设；- 确保施工质量满足相关标准和要求；- 控制施工进度，按时完成项目；- 保障施工安全，预防施工事故发生。
施工组织结构为了有效管理项目，确保施工顺利进行，本项目设立如下施工组织机构：1. 项目经理：负责项目管理和决策，协调资源和解决问题。
2. 工程师团队：包括设计工程师和施工工程师，负责太阳能发电厂的设计和施工。
3. 施工班组：按照指导和计划进行具体施工工作，负责设备安装、线路布置等任务。
施工流程以下是太阳能发电工程建设项目的施工流程简述：1. 前期准备：确定施工方案，调查土地情况，获得必要的施工许可和批准。
2. 场地准备：对施工场地进行平整和清理，确保施工区域的安全和整洁。
3. 基础设施建设：进行太阳能发电厂的基础设施建设，包括道路、建筑物、电力接入等。
4. 设备安装：按照设计方案进行太阳能发电设备的安装和调试。
5. 线路布置：进行电力输送线路的布置和连接。
6. 调试和测试：对太阳能发电厂的设备和系统进行调试和测试，确保其正常运行。
7. 完工验收：组织相关部门进行竣工验收，确保施工质量符合要求。
8. 竣工交接：完成施工工作，进行项目交接和文档整理。
施工风险控制为了确保施工安全和质量，项目将采取以下风险控制措施：1. 建立安全管理制度，包括安全教育培训和安全检查。
2. 严格按照相关技术要求进行施工，确保施工质量符合标准。
3. 定期检查设备和线路的运行状态，及时维修和更换老化设备。
4. 制定应急预案，做好突发事件的应对工作。
以上是50MW太阳能发电工程建设项目施工组织设计的简要方案。
具体的施工细节和技术要求应根据实际情况进一步制定和完善。
太阳能集热工程安装方案一、工程概述太阳能集热工程是利用太阳能作为热源，通过太阳能集热器将太阳辐射能转化为热能，进而提供热水、供暖等热水需求的工程。
本工程安装方案主要针对城市居民区和工业园区的太阳能集热工程进行规划和设计。
二、工程设计1. 选址：根据实际情况，选择居民区和工业园区的南、东南或西南朝向光照较好的位置，确保能够获得足够的太阳辐射能。
2. 集热器类型：根据不同需求，选择平板式太阳能集热器、真空管式太阳能集热器或是混合式太阳能集热器，以满足不同场所的热水需求。
3. 容量选择：根据居民区或工业园区的人口规模和用热需求，合理选择太阳能集热器的容量大小，并配置相应的热储罐以确保供热持续性。
4. 管路设计：根据太阳能集热器的安装位置，设计合理的管路连接，确保集热器与热储罐之间的热能传输畅通无阻。
5. 控制系统：配置太阳能集热工程的自动控制系统，通过温度传感器、电动阀门等设备实现自动控制，提高能源利用效率。
三、工程施工1. 前期准备：根据工程设计方案，准备好所需的材料和设备，确保施工顺利进行。
2. 安装集热器：根据选址和集热器类型，进行集热器的安装工作，确保安装牢固、方向正确。
3. 安装管路：根据管路设计，进行管道安装工作，保证管道连接牢固、无泄漏。
4. 安装热储罐：根据容量选择，进行热储罐的安装工作，确保其位置合理、结构牢固。
5. 配置控制系统：安装自动控制系统相关设备，进行调试和联网。
四、工程运行与维护1. 运行调试：完成施工后，进行太阳能集热工程的运行调试，保证其正常运行。
2. 日常维护：定期检查和清洁太阳能集热器、管路和热储罐，保证其运行效率和寿命。
3. 故障排查：及时发现和处理太阳能集热工程的故障，保证其稳定运行。
4. 数据监测：通过自动控制系统实时监测太阳能集热工程的运行数据，根据数据分析进行优化调整。
五、工程验收与后期服务1. 完成验收：完成太阳能集热工程的安装、调试、运行、维护等全过程，进行验收工作。
1.1 项目背景随着我国能源结构的优化和环保意识的提高，太阳能作为一种清洁、可再生的能源，越来越受到重视。
为了提高小区居民的生活质量，降低能源消耗，本小区决定实施太阳能集热工程。
1.2 工程地点本工程位于我国某城市XX小区，占地面积约10万平方米，总建筑面积约20万平方米。
1.3 工程规模本工程计划安装太阳能集热系统，集热面积约为5000平方米，预计可满足小区内2000户居民的日常生活热水需求。
二、工程目标2.1 技术目标采用高效、节能、环保的太阳能集热技术，提高太阳能集热系统的集热效率，降低能耗。
2.2 经济目标降低小区居民的日常生活热水费用，提高经济效益。
2.3 环保目标减少化石能源消耗，降低碳排放，实现可持续发展。
三、施工方案3.1 施工准备3.1.1 施工人员组织成立太阳能集热工程施工小组，明确各岗位责任，确保施工质量。
3.1.2 施工材料准备根据设计要求，采购符合国家标准的太阳能集热器、水箱、管道、支架等材料。
3.1.3 施工设备准备准备必要的施工设备，如切割机、焊接机、水平仪、卷尺等。
3.2 施工步骤3.2.1 集热器安装1）根据设计图纸，确定集热器安装位置；2）在安装位置进行基础处理，确保地面平整；3）安装集热器支架，调整支架高度和倾斜角度；4）安装集热器，连接管道，检查集热器密封性。
3.2.2 水箱安装1）根据设计要求，确定水箱安装位置；2）在安装位置进行基础处理，确保地面平整；3）安装水箱支架，调整支架高度和倾斜角度；4）安装水箱，连接管道，检查水箱密封性。
3.2.3 管道安装1）根据设计要求，确定管道走向；2）安装管道支架，调整支架高度和倾斜角度；3）连接管道，检查管道密封性。
3.2.4 系统调试1）对太阳能集热系统进行调试，确保系统运行正常；2）对水箱进行加热试验，检查水箱加热效果；3）对管道进行水压试验，确保管道承压能力。
3.3 施工质量控制1）严格按照国家相关标准和设计要求进行施工；2）加强施工现场管理，确保施工安全；3）加强材料验收，确保材料质量；4）加强施工过程控制，确保施工质量。
太阳能集热工程方案引言随着世界能源危机的加剧和环境污染的日益严重，人们对新能源的需求和重视程度越来越高。
太阳能作为一种清洁、可再生的能源，已经成为了当前热门的研究和应用领域。
太阳能集热工程是指利用太阳能将光能转化为热能的一种技术，通过太阳能集热器将太阳能转换为热能，进而用于供热、热水等领域。
本文将着重介绍太阳能集热工程的方案设计，从太阳能集热器的选择、系统设计和工程实施等方面展开讨论。
一、太阳能集热器的选择1. 平板式太阳能集热器平板式太阳能集热器是目前应用较广泛的一种太阳能集热器，它由平板式集热器、储热箱、输热系统和辅助能源等组成。
平板式集热器的工作原理是利用类似于温室效应的原理，通过玻璃罩和集热板将太阳辐射能转化为热能。
其优点是结构简单、易于维护和管理，同时可以根据实际需求进行灵活布置和组合，适用于各种不同场景的应用。
2. 真空管式太阳能集热器真空管式太阳能集热器是一种利用真空管将太阳辐射能转化为热能的设备，它具有高效、稳定和抗风压等优点，适用于各种气候条件下的使用。
真空管式太阳能集热器的工作原理是通过真空管内部的吸热膜将太阳能转化为热能，并通过导热介质传递至储热箱中。
其优点是在强光照条件下能够获得更高的热能转化效率，适用于大规模集热系统的应用。
3. 碟式太阳能集热器碟式太阳能集热器是一种利用碟式反射器将太阳光线聚焦到集热管内将太阳能转化为热能的设备，适用于热水供应、空调系统和工业加热等领域。
碟式太阳能集热器的优点是可以实现高效的聚光效果，从而提高了能源利用率，且可以根据实际需求进行模块化布置和组合，适用于不同规模的应用。
二、太阳能集热系统的设计1. 热能储存系统的设计太阳能集热系统的热能储存是其关键环节，决定了太阳能集热系统的稳定性和可靠性。
常用的太阳能热能储存系统包括水箱式蓄热系统、盐水蓄热系统和相变储热材料等。
在实际设计过程中，需要根据实际应用场景和能源需求量来选择合适的热能储存方式，并考虑储热系统的容量、热损失和热能释放方式等因素。
技术规格书标题：太阳能集热器总则本技术需求书的使用范围，仅限于太阳能集热器供货、安装、调试与相应的服务。
本技术需求书提出的是最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。
投标人应保证提供符合本技术需求书和有关最新标准的产品，保证工程安装质量符合设计要求及本技术需求书要求和最新适用的国家规范和标准。
本技术需求书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。
投标人应对本技术需求书中所列明的各项功能、性能和使用要求作出明确的响应。
如投标产品的功能或技术性能指标优于本技术需求书所提出的要求，则应在投标文件中作出明确说明，以便在评标价相等或相当的情况下作出对投标人有利的评估。
投标人在投标中选用的设备和材料要满足或优于本技术需求书的要求。
除有特殊说明之外，本技术需求书中所有指定的具体技术参数或参数范围，均应理解为是招标人可接受的最低要求。
也即，当对应技术参数或参数范围是越小越好时，则指定的具体技术参数或参数范围应理解为是上限值或最大允许范围；当对应技术参数或参数范围是越大越好时，则指定的具体技术参数或参数范围应理解为是下限值或最小允许范围。
投标人提供的一切资料均应以中文为准，如果因为语言误差造成的损失由投标人负责。
1.概述1.1设备的一般规定投标人提供的设备应满足招标文件要求并含招标文件中未详尽描述的，但为保证设备能正常有效运行所要求的详细要求，并提供全新、先进、优质设备。
投标人所提供货物应是国内生产,国际品牌,必需提供产地证明。
投标人应对投标内容所涉及的专利承担责任，并负责保护招标人的利益不受任何侵害。
一切由于文字、商标和技术专利侵权引起的法律裁决、诉讼和费用均与招标人无关。
标志：各设备均应有铭牌，铭牌的内容按中华人民共和国有关标准确定。
1.2投标设备必须满足的基本技术条件设备生产厂商必须通过质量体系ISO9001认证和环境体系ISO14001认证，并提供相应证书。
保定太阳能取暖工程方案第一部分：背景介绍保定是一座位于华北平原的城市，冬季寒冷，取暖需求量大。
为了满足城市居民的取暖需求，保定市政府决定开展太阳能取暖工程。
第二部分：工程方案1. 太阳能集热器太阳能集热器是太阳能取暖系统中的核心部件，它的作用是将太阳能吸收并转化为热能，供热设施使用。
在保定太阳能取暖工程中，我们选用平板式太阳能集热器，该设备具有以下特点：•稳定性好，使用寿命长；•能够承受严寒天气，适合在北方地区应用；•设计简单，易于制造和安装。
2. 热水储罐热水储罐是太阳能取暖系统的一个重要组成部分，它的作用是存储集热器收集到的热水，保证取暖系统的正常运行。
在保定太阳能取暖工程中，我们选用1000升不锈钢热水储罐，该设备具有以下特点：•耐腐蚀、耐高温、无毒、无味；•设计合理，操作简单，安全可靠；•长期使用不易腐烂、脱皮、变形和老化。
3. 取暖设施取暖设施是太阳能取暖系统中的最终接收设备，它的作用是将储罐中的热水输送到室内供暖。
在保定太阳能取暖工程中，我们选用地暖系统作为取暖设施，该系统具有以下特点：•能够使室内温度均匀分布，避免空气流动引发的不适；•安装简单方便，无噪音、无辐射、无污染；•让室内空气湿润，舒适度更高。
第三部分：工程实施太阳能集热器的选用和布局是影响系统效率的重要因素。
在实施保定太阳能取暖工程时，我们会按照以下步骤进行：1.确定集热器的选用和数量；2.确定集热器的布局方式，考虑各个集热器之间的距离、角度、高度以及与水箱之间的连接方式；3.搭建集热器支架，安装集热器；4.安装水箱和取暖设施；5.进行系统测试和调试；6.将系统与城市供热网接通，正式投入使用。
第四部分：效益评估太阳能取暖工程的实施，能够带来明显的经济和环境效益：•经济效益：太阳能取暖系统的初装成本高于其他取暖系统，但使用寿命长，维护费用低，长期使用成本更低。
•环境效益：太阳能取暖系统不需要燃料，无烟尘、二氧化碳排放，不会污染空气，符合可持续发展的要求。

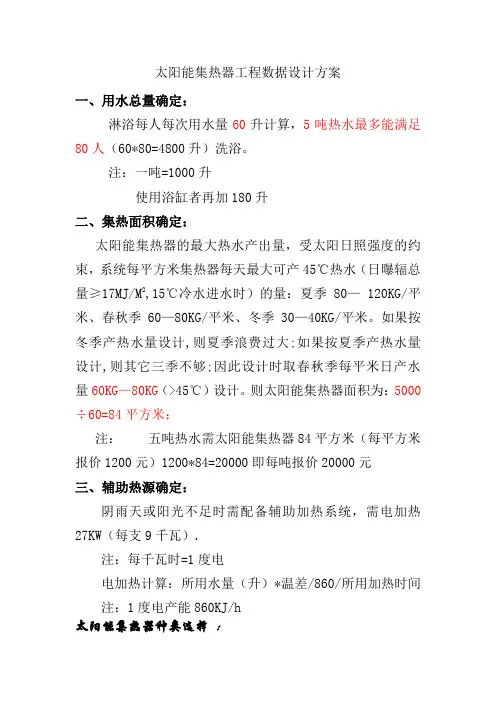

太阳能集热器工程数据设计方案一、用水总量确定：淋浴每人每次用水量60升计算，5吨热水最多能满足80人（60*80=4800升）洗浴。
注：一吨=1000升使用浴缸者再加180升二、集热面积确定：太阳能集热器的最大热水产出量，受太阳日照强度的约束，系统每平方米集热器每天最大可产45℃热水（日曝辐总量≥17MJ/M2,15℃冷水进水时）的量：夏季80— 120KG/平米、春秋季60—80KG/平米、冬季30—40KG/平米。
如果按冬季产热水量设计,则夏季浪费过大;如果按夏季产热水量设计,则其它三季不够;因此设计时取春秋季每平米日产水量60KG—80KG（>45℃）设计。
则太阳能集热器面积为：5000÷60=84平方米；注：五吨热水需太阳能集热器84平方米（每平方米报价1200元）1200*84=20000即每吨报价20000元三、辅助热源确定：阴雨天或阳光不足时需配备辅助加热系统，需电加热27KW（每支9千瓦）.注：每千瓦时=1度电电加热计算：所用水量（升）*温差/860/所用加热时间注：1度电产能860KJ/h太阳能集热器种类选择：（1）集热器类型选择：目前国内使用的太阳能集热器主要有平板集热器、真空管集热器、热管集热器。
推荐采用真空管式太阳能集热系统。
真空管集热器在零下20℃条件下，仍可产生热水，可一年四季使用，是目前普遍使用的产品，倾角可完全取决于建筑屋面的角度，这样既满足了集热需要又能与建筑相结合。
（2）真空管集热器类型选择：目前真空管集热器分家用和工程用两大类别，家用产品储热水箱和太阳能集热管为一体结构，结构简单，适合家庭使用，若多台串联或并联，则造成多个水箱协调一致供水难题，且不利于解决辅助加热问题，也不便实现24小时随时用热水；工程用集热器没有储热水箱，可根据现场情况任意串并联，并根据采光面积大小合理配置1个或几个水箱。
系统运行便于控制，易于配置辅助加热系统，且用水方便。
太阳能热水工程方案一、工程概述该太阳能热水工程将采用分布式太阳能热水系统，主要组成部分包括太阳能集热器、热水储存设备、热水输送管道和控制系统等。
二、太阳能集热器太阳能集热器是该系统的核心组成部分，其主要功能是将太阳的光热能转化为热能，并将其传递给热水储存设备。
本方案将采用平板式太阳能集热器，其主要特点是结构简单，制造成本较低。
为了提高集热器的效率，将采用高光吸收率、低热辐射率的材料加工而成的吸热板，以增加太阳能的吸收效果。
此外，集热器的设计应具有较高的采光面积，以提高热量的收集效果。
三、热水储存设备热水储存设备用于接收和储存由太阳能集热器收集的热能，并根据用户的需求提供热水。
为了提高储存效果，本方案将采用真空保温技术，将储存设备外部与内部分隔，减少热量的损失。
同时，储存设备的容量应根据用户日常用水量进行合理设计，以满足用户的需求。
四、热水输送管道热水输送管道用于将储存设备中的热水输送到用户需要的位置。
为了减少能量损失，本方案将采用绝热材料对管道进行保温，避免热能的损失，并使用合适的材料和管径设计，以提高输送效果。
此外，为了满足不同用户的需求，可以设计多条分支管道，使热水能够供应到不同的位置。
五、控制系统控制系统用于监测和控制太阳能热水系统的运行情况，以保障系统的正常运行。
控制系统将采用智能化的设计，可以自动调节太阳能集热器的角度和朝向，以最大程度地接收太阳能。
同时，还可以根据用户的需求，自动控制热水储存设备的供水温度和供水时间。
六、节能效果该太阳能热水工程方案具有显著的节能效果。
首先，太阳能是一种清洁、可再生的能源，与传统的燃料相比，使用太阳能可以减少大量的二氧化碳排放。
其次，太阳能热水系统的运行成本较低，无需额外的燃料消耗，只需进行必要的维护和保养，可以大大降低用户的用水成本。
最后，在满足用户需求的同时，太阳能热水工程还可以为用户提供可靠的热水供应，提高用户的生活质量。
总结起来，本太阳能热水工程方案以可靠、高效、节能为设计理念，通过采用平板式太阳能集热器、真空保温技术、绝热管道和智能控制系统等先进技术，可以为用户提供稳定的热水供应，并最大程度地利用太阳能资源。
太阳能热水工程方案书太阳能集热项目项目名称：太阳能集热系统项目单位（买方）名称：_____________有限公司投标人名称：投标人品牌：投标人地址：供方联系人：目录第一章技术方案及性能参数说明 (2)第二章经济效益对比 (8)第三章集热器、保温水箱、循环泵、管道、配件、保温 (10)第四章施工组织方案 (12)第五章售后服务 (17)第六章附件：方案图纸 (17)第一章技术方案及性能参数说明第一节设计依据和设计标准一、设计要求1、用水情况：每天600人洗浴，预计用温升40℃热水80吨，温升70℃热水50吨二、气象资料1、基础水温：15℃。
2、太阳辐照情况1）太阳辐射量******地区太阳辐射量丰富，年太阳辐射量为4942.51兆焦耳/平方米。
一年中，以7月为最多，2月最少，太阳辐射的年变化曲线呈单峰型。
与其它地区相比，潍坊的年太阳辐射量属于较多的地区，而且偏多部分并非分布在总量较多的7～8月份，而是分布在2～6月和9～12月。
2）日照时数年日照时数平均为2060小时，日照时数最多为7月份，最少是2月份。
年日照百分率达47%，下半年日照百分率较高，均大于50%，上半年在29～46%之间，最低是3月份，为29%,从日照时数年际变化看，八十年代以后和以前相比，日照时数明显减少，1980年以前年平均日照时数为2206.2小时，1980年以后只有1860.5小时，相差345.7小时。
3、全年太阳辐照情况根据国家气象中心提供的《中国气象辐射资料年册（2001年）》全国各地水平面总日射月均日辐照量及年总辐照量数据（单位MJ/m2），潍坊的水平面月均日辐照量数据如下：1、根据国家气象中心提供的2001年全国各地日均及年总辐射数据（单位MJ/m2），我们参照潍坊检测站50953的太阳辐照情况，数据如下：（参照北纬45°45′东京126o46´）：月份辐照量1月2月3月4月5月6月7月8月9月10月11月12月日均5.019.9813.2416.3719.8723.4919.8517.515.5510.096.72 4.73年总4942.51日期1号2号3号4号5号6号7号8号9号10号辐照量9.1411.3113.8817.4513.7712.6016.5915.2417.5618.98日期11号12号13号14号15号16号17号18号19号20号辐照量16.4617.3715.856.6719.5311.9814.6417.8818.1116.71日期21号22号23号24号25号26号27号28号29号30号辐照量16.6020.6820.8116.2221.7418.681.6921.4717.8622.58在此工程中我们选用九月份较好天气日辐照量17.18 MJ/m2为依据进行热量计算。
2、冷水计算温度：（摘自：《民用建筑太阳热水系统工程技术手册》）此处基础水温按地下水温度15℃设计。
三、国家及行业相关标准1、GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》2、GB50015-2003《建筑给水排水设计规范》3、GB/T 17581-1998《真空管太阳集热器》4、GBJ17-88 《钢结构设计规范》5、GBJ9-87 《建筑载荷规范》6、NY/T343-1998《家用太阳热水器技术条件》7、GB4272-92《设备及管道保温技术通则》8、GB4706.1-1998《家用和类似用途电器的安全通用要求》9、GB/T12936-1991《太阳能热利用术语》10、《家用太阳热水系统热性能试验方法》11、GB/T 25966-2010 带电辅助能源的家用太阳能热水系统技术条件12、GB/T 15513 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法13、GB 50057 建筑物防雷设计规范第二节设计方案及系统运行原理1、系统设计理念：晴天时，该系统有太阳能集热器提供足量的热水，满足商业热水使用；当阴雨天气或者用水量突然增大时，太阳能系统作用较弱，采用电加热、锅炉等辅助热源加热。
系统特点：经济、安全、实用、环保、稳定供热。
2、用水情况及设备配置：A:系统用水量：该系统日用热水量按50吨设计B：主要设备配置：100组集热器模块及支架；1个50吨集热水箱, 2台热水增压泵；2台太阳能循环泵；系统控制系统1套；避雷一套；管材及配件和保温材料一批。
3、智能化太阳能、电加热互补系统运行原理示意图（以上只是系统运行原理示意图，不代表实际连接方式）1、定温上水当集热器出口水的温度T1达到设定水温50℃后，电磁阀F1打开，自来水进入集热器，将热水顶入保温水箱。
当T1达到水温45℃电磁阀停止上水。
2、集热器温差循环当储水箱水满，集热器内出口水的温度T1比保温水箱内水的温度T2高10℃以上（含10℃）时，集热循环水泵P1自动启动；当二者之间的温差小于5℃时，P1停止运行（温差循环的温度可以设置）。
3、定时上水每天可设定最多三次自动进水时间，电磁阀打开自动加水至设定水位，以利于用水高峰期到来前把储水箱加满。
4、低于最低水位上水每当水位低于最低水位时，就自动加水到第二水位。
5、定温控制阴雨天气等光照条件不利的情况下，到预约时间点，若保温水箱内的温度T2≤45℃（此温度可根据要求自行设置），则系统自行启动电加热，至T2≥50℃停止加热。
该设置保证全天候供应热水。
6、管道定温循环到用水时段，当室内用水管道上的探测温度T3低于35℃时，电磁阀F2打开，循环泵P2启动，将管道中的冷水打入水箱；当管道温度达到40℃时，电磁阀F2关闭。
保证用户打开用水阀门很快就出热水。
7、防冻循环在集热循环的管道上设置一测温点T4，当该点温度低于5℃时，循环泵启动，防冻循环开始运行，10℃停止循环，防止冬季热水循环管道在停止运行期间被冻，。
8、电热带伴热功能系统设置电伴热带，仅在系统环境温度T5低于0度启动，防止系统受冻瘫痪，可以有效解决停电可能造成的管路冻堵、系统瘫痪问题。
9.混水功能系统可设恒温水箱用于与储热水箱进行混水。
当恒温水箱温度低于设定温度或者水位低于设定值时，储热水箱与恒温水箱间循环水泵启动，热水从储热水箱流入恒温水箱，同时冷水阀开启，保持恒温水箱水温恒定。
4.应客户要求其他设计说明（1）该系统载荷约45kg/m 2，要求屋面承重达到45kg/m 2。
因系统有预制水泥基础，不会对屋面防水造成影响。
（2）该项目需集热器100组，占地面积800㎡。
（3）该项目支架基础采用建筑用砖及混凝土预制，尺寸250*250*300（单位：mm ）。
管道保温采用聚氨酯发泡保温，外包PVC 管，保温厚度5cm 。
（4）合同签订后10日设备进场，该项目施工期60天。
（5）该系统在集热水箱补水端安装用水计量表对水量进行计量，在供水端安装热量计量表对热水用水量进行计量，计算热量。
第三节 重要项校核计算及说明1、太阳能采光集热面积计算：)1()(L cd T i end w w c J f t t C Q A ηη--=（式—1）式中：c A ——系统采光面积，㎡；w Q ——日均用水量，取50000L ；endt ——储水箱内水的终止温度，85℃；w C ——水的定压比热容，4.18 KJ/（㎏·℃）； i t —— 水的初始温度，15℃；t J ——当地秋分所在月晴好天气集热器受热面上日辐照量，17100KJ/㎡；f——太阳能保证率，0.5；η——集热器全日集热效率，取值为0.48。
cdη——管路及储水箱热损失率，此处取0.2。
L代入式—1中，得出：AC =750㎡根据客户用水情况和场地的实际状况；我公司建议配置750平方的集热面积；剩余不足部分有辅助加热措施完成。
第二章经济效益分析一、项目情况我国是工业大国，目前常规燃煤、燃油、燃气、电、沼气和其他能源锅炉运行成本高，污染环境，燃煤所产生的污染不可忽视，燃煤产生的环境污染排放物SO2与SO3，SO3含量甚微。
以SO2为主，二氧化硫是一种无色不可燃的有毒气体，主要损害上呼吸道，会诱发支气管炎、肺水肿、肺硬化等疾病，甚至死亡，已严重影响了居民的健康与生活。
无论是工业锅炉还是电站锅炉，其空气预热器在运行过程中都或多或少的存在一些问题，有的是低温腐蚀现象严重，有的是磨损、穿透、积灰现象严重，有的是二者皆具，直接影响着锅炉机组的安全经济运行。
在工业锅炉燃料结构出现重大改变的新形势下，应用太阳能热水的节能方案值得推广，无排放、无污染，属于环保节能设备，社会效益显著，替代常规能源50%的能源消耗，经济效益高。
寿命可达15年以上，远远超过其经济寿命，是实现节能减排、金色效益目标的最好选择。
二、节能效果分析按全年晴日250天左右计算，50吨太阳能集热系统集热面积为750m2每天有效利用太阳能热量12825MJ，相对于其他常规能源每天节约成本超过1000元，并可减少人工费、设备维护费、运输和排污费等，年节省总费用约26.2万元左右。
经济效益太阳能与其他经济效益分析对照表单位：元*每年按阴雨天110天进行计算。
50吨太阳能集热系统首次投资成本约为65万元，每年维护成本3000元。
按标准煤计算，2~3年可收回成本，15年节省费用超过390万元。
另外其他能源的投资费用及维护费用未统计在内。
若再考虑到环境污染治理费用，太阳能集热系统每15年节省的费用将大大超过390万元。
第三章集热器、保温水箱、循环泵、管道、配件、保温一、联集管集热器JW系列真空联集管太阳集热器是成熟通用的标准化产品，产品性价比好，经济实用。
JW型联集管太阳集热器特点：1800/50产品型号3940×2200×200 mm外形尺寸全玻璃真空集热管集热器件Φ58mm×1800mm×50支规格数量6.4 m²集热面积0.05Mpa承压能力不锈钢板内胆材料外壳材镀铝锌板料聚氨酯发泡保温材料密封材硅橡胶密封圈料角钢喷涂支架材料100kg自重集热功率太阳日辐照量17.1MJ/m²时，日得热量为109.44MJ/组集热器采用联箱式微承压设计，适用于自然循环、强制循环太阳集热系统。
集热器采用国标全玻璃真空管高效集热，全年运行，投资较经济。
集热器的全玻璃真空管东西横向放置，使集热器真空管内的存水充分利用，同时利于真空管内壁清洗排污。
集热器可采用防冻循环、伴热带等防冻措施保证在寒冷地区运行。
集热器空晒后突上冷水可能导致全玻璃真空管炸裂，禁止集热器空晒上水，避免系统跑水瘫痪。
集热器模块化设计，可任意组合成各种大小集热面积的集热阵列。
二、不锈钢保温水箱1、产品结构：保温水箱内胆采用SUS304不锈钢，保温层为50mm厚聚氨酯保温块，外壳为0.5mm不锈钢，保温性能良好并且外观美观。
