SG-ZM2电气动力设备安装调试技能实训装置

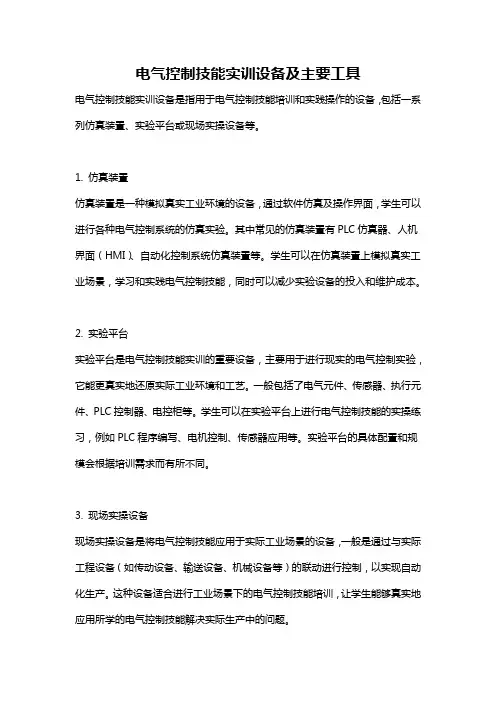

电气控制技能实训设备及主要工具电气控制技能实训设备是指用于电气控制技能培训和实践操作的设备，包括一系列仿真装置、实验平台或现场实操设备等。

1. 仿真装置仿真装置是一种模拟真实工业环境的设备，通过软件仿真及操作界面，学生可以进行各种电气控制系统的仿真实验。

其中常见的仿真装置有PLC仿真器、人机界面（HMI）、自动化控制系统仿真装置等。

学生可以在仿真装置上模拟真实工业场景，学习和实践电气控制技能，同时可以减少实验设备的投入和维护成本。

2. 实验平台实验平台是电气控制技能实训的重要设备，主要用于进行现实的电气控制实验，它能更真实地还原实际工业环境和工艺。

一般包括了电气元件、传感器、执行元件、PLC控制器、电控柜等。

学生可以在实验平台上进行电气控制技能的实操练习，例如PLC程序编写、电机控制、传感器应用等。

实验平台的具体配置和规模会根据培训需求而有所不同。

3. 现场实操设备现场实操设备是将电气控制技能应用于实际工业场景的设备，一般是通过与实际工程设备（如传动设备、输送设备、机械设备等）的联动进行控制，以实现自动化生产。

这种设备适合进行工业场景下的电气控制技能培训，让学生能够真实地应用所学的电气控制技能解决实际生产中的问题。

主要工具包括：1. 直流电源和蓄电池：用于给实验平台或现场实操设备供电，提供实验所需的各种电压和电流。

2. 万用表和示波器：用于测量电路中各种信号的电压、电流、频率等，便于对电路进行分析和故障排查。

3. 螺丝刀和扳手：用于紧固和调整电气控制设备的螺栓、螺母、开关等。

4. 焊接设备和焊接材料：用于连接电路中的导线、连接器等。

5. 编程软件和编程工具：用于编写和调试PLC程序、HMI界面等。

6. 安全设备：如安全开关、继电器、断路器等，保证实训操作的安全性。

7. 其他配件：如电缆、接线端子、传感器等。

总结：电气控制技能的实训设备主要包括仿真装置、实验平台和现场实操设备，辅以直流电源、万用表、示波器、螺丝刀、编程软件和其他配件等工具。

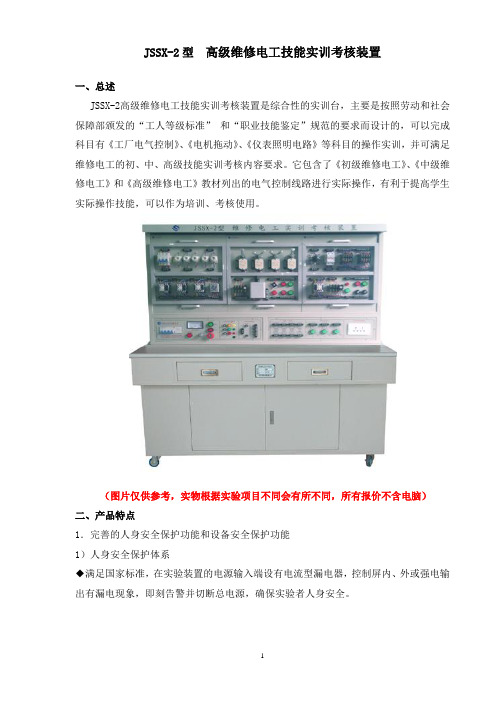

JSSX-2型高级维修电工技能实训考核装置一、总述JSSX-2高级维修电工技能实训考核装置是综合性的实训台，主要是按照劳动和社会保障部颁发的“工人等级标准” 和“职业技能鉴定”规范的要求而设计的，可以完成科目有《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训，并可满足维修电工的初、中、高级技能实训考核内容要求。

它包含了《初级维修电工》、《中级维修电工》和《高级维修电工》教材列出的电气控制线路进行实际操作，有利于提高学生实际操作技能，可以作为培训、考核使用。

（图片仅供参考，实物根据实验项目不同会有所不同，所有报价不含电脑）二、产品特点1．完善的人身安全保护功能和设备安全保护功能1）人身安全保护体系◆满足国家标准，在实验装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验者人身安全。

◆安装了安全实验导线用的接线插座，使接线端子排和安全接线插座之间可以转接，在和电网直接连线时可以利用安全实验导线用的接线插座转接连线，减少了和电网直接接触的几率，因而使实训操作者的人身得到更多保护。

2）设备安全保护体系◆实验装置具有现场跳闸保护，便于处理紧急事故。

◆设备设有急停按钮，当设备发生异常紧急情况时按下急停按钮，能够迅速切断设备的工作电源保护设备，避免不必要的损失。

2．实训装置结构合理，扩展方便1）实训装置分为控制屏和实训桌，实训桌下设有带有抽屉，可以方便地存放工具、资料、仪器等，方便实验。

2）实训装置采用模块化结构，方便功能的扩展和更新。

3．充分锻炼学生的实际动手能力实训电路连接完全由学生自己动手完成。

可以充分发挥学生的动手能力和问题思考能力，使学生实际操作技能迅速得到提高。

4．实验室配置方便实验室只需要配置三相五线制电源即可，实训台安装方便，方便实训基地建设。

5．实训电机的小型化实训中用到的电机及线路经过特殊设计，可模拟工厂各类电机的电力拖动系统，并可满足维修电工的安装调试、故障分析及排除故障等技能训练的要求。

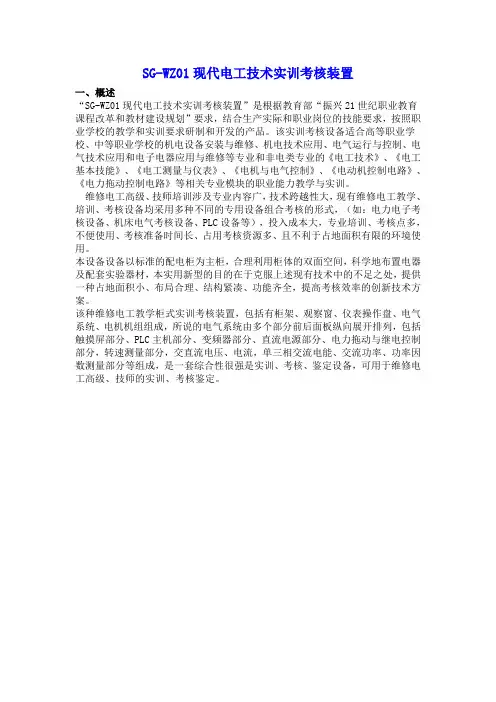

SG-WZ01现代电工技术实训考核装置一、概述“SG-WZ01现代电工技术实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。

该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。

维修电工高级、技师培训涉及专业内容广，技术跨越性大，现有维修电工教学、培训、考核设备均采用多种不同的专用设备组合考核的形式，（如：电力电子考核设备、机床电气考核设备、PLC设备等），投入成本大，专业培训、考核点多，不便使用、考核准备时间长、占用考核资源多、且不利于占地面积有限的环境使用。

本设备设备以标准的配电柜为主柜，合理利用柜体的双面空间，科学地布置电器及配套实验器材，本实用新型的目的在于克服上述现有技术中的不足之处，提供一种占地面积小、布局合理、结构紧凑、功能齐全，提高考核效率的创新技术方案。

该种维修电工教学柜式实训考核装置，包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成，所说的电气系统由多个部分前后面板纵向展开排列，包括触摸屏部分、PLC主机部分、变频器部分、直流电源部分、电力拖动与继电控制部分，转速测量部分，交直流电压、电流，单三相交流电能、交流功率、功率因数测量部分等组成，是一套综合性很强是实训、考核、鉴定设备，可用于维修电工高级、技师的实训、考核鉴定。

二、设备技术指标1.设备结构：实训柜；2.电源：1)输入：三相AC 380V ±10% 50HZ 三相五线；2)固定交流输出：380V 接插式1组；220V 接插式1组；220V 插座式3组；3)固定直流输出：+24V 1组；-24V 1组；±12V 各1组；±5V 各1组；3.接口及仪表：数显交流电流表3只；单相功率因数表1只；单/三相功率表2只；数显交流电压表1只；4.整流桥：1组。

现代电气控制系统安装与调试实训考核装置随着现代电气控制系统的广泛应用，对于电气工程技术人员的要求也越来越高。

为了培养学生在电气控制系统的安装与调试方面的实际操作能力，我们设计了一套实训考核装置。

该实训考核装置主要包括以下几个部分：电气控制柜、电动机、传感器、PLC控制器以及人机界面。

通过这些部件的组合和配合，学生可以进行电气控制系统的安装与调试实践。

在实训考核装置中，电气控制柜是整个系统的核心。

它集成了各种电气元件，如断路器、接触器、继电器等，用于控制电动机的启停、正反转以及速度调节等功能。

学生需要根据电气图纸和相关标准，正确地布置和连接这些电气元件，确保电气控制柜的安全可靠。

电动机是电气控制系统的执行元件，它负责将电能转化为机械能，驱动各种设备的运行。

在实训考核装置中，我们使用了不同类型和功率的电动机，以满足学生对不同应用场景下电动机的安装和调试要求。

学生需要根据电动机的技术参数和安装要求，正确地安装电动机，并进行电气连接和机械调试。

传感器是电气控制系统中的重要组成部分，它可以感知各种物理量，并将其转化为电信号，供PLC控制器进行处理。

在实训考核装置中，我们使用了温度传感器、压力传感器、光电传感器等不同类型的传感器，以模拟实际工程中的各种测量需求。

学生需要正确地安装和接线传感器，并通过调试和校准，确保传感器的准确可靠。

PLC控制器是现代电气控制系统的核心部件，它具有强大的数据处理和逻辑控制能力。

在实训考核装置中，我们使用了常见的PLC控制器，如西门子S7-1200系列、施耐德Modicon系列等，以满足学生对不同PLC控制器的应用要求。

学生需要根据控制要求，编写PLC程序，并进行调试和优化，确保控制系统的稳定和可靠。

人机界面是电气控制系统与操作人员之间的交互界面，它提供了操作和监控系统的功能。

在实训考核装置中，我们使用了触摸屏、按钮、指示灯等人机界面元件，以模拟实际工程中的操作和监控需求。

学生需要根据系统要求，设计和布置人机界面，并进行调试和测试，确保操作的便捷和信息的准确。

YUYDAZ-07 电气动力设备安装调试技能实训装置（初级）一、概述“YUYDAZ-07 电气动力设备安装调试技能实训装置”是根据国家职业资格培训教材编审委员会编写的《电气设备安装工》相关的技能培训要求而研制的实训设备，可完成《电气设备安装工（初级）》的电气设备安装调试技能实训，是各职业院校、技工学校、培训中心等单位对电气设备安装工技能培训的理想设备，同时也是初级电气设备安装工技能考核的理想鉴定设备。

二、特点该实训设备在结构上以建筑模型（包含了电缆敷设备管模拟、二次接线及室内布线等典型结构）为基础，由电缆敷设、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作。

三、技术性能1.输入电压：三相四线制380V±10% 50HZ2.工作环境：环境温度范围为－5℃～+40℃相对湿度＜85%（25℃）海拔＜40003.容量装置：＜6KVA4.外形尺寸：2400mm×2400mm×2000mm四、装置配备1.交直流电源、电气设备配备（1）电源部分三相四线380V市电经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电。

提供220V（0.5A）励磁电源及0～250V（3A）连续可调稳压电枢电源（具有过压、过流及短路保护功能）各一组，并设有直流数显电压表及切换开关。

交流电源输出端设有过流保护及漏电保护功能。

（2）配备一根1KV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套室内型电缆终端附件，用于低压电缆制作训练。

（3）配备电缆支架一组，用于电缆敷设训练。

（4）配备一套小型配电箱用于二次接线布线操作，配电箱上设有一台电压表和三只电流表（5）配备室内布线用线管以及配套弯头和接线端子用于二次接线操作（6）配备50W直流电机一台（8）配备180W三相鼠笼式异步电动机一台(9)配备硬质导线,用于室内布线(10)配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器,用于完成电动机控制线路的安装调试实训.（11）配备单相电度表、日光灯套件、白炽灯、开关、触摸开关、吸顶灯等照明器件。

现代电气控制系统安装与调试实训考核装置参数一、设备整体要求：1、设备的功能、结构及配置必须能够满足全国职业院校技能大赛及贵州省职业学校技能大赛的竞赛使用，提供证明材料2、以设备为载体配套教材须内容包括教学设计、现代电气控制系统的核心技术、现代电气控制系统的单元调试、现代电气控制系统的安装与调试以及现代电气技术新形态等。

二、实训考核装置的技术参数要求:1、工作电源：三相五线制AC 380 V±10% 50 Hz；2、设备外形尺寸不小于：长×宽×高850mm×800mm×1800mm；3、电脑桌外形尺寸不小于：长×宽×高600mm×530mm×1000mm；4、台架材料：柜式钢结构；5、整机消耗视在功率：≤1 KVA；6、安全保护措施：具有接地保护、短路保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准，投标需提供国家级第三方技术鉴定文件佐证。

三、实训考核设备的结构与组成要求1、实训考核装置要求需包含实训柜体、门板电气控制元件（组件）、仪表等，实训考核单元挂板、网络组态挂板、PLC控制型机床挂板、电机单元、运动单元、温度控制组件、网孔挂板等组成，投标文件中提供实物图或效果图进行说明。

2、主令电气及仪表单元：需包括进线电源控制与保护、主令电气控制元件、指示灯、触摸屏、显示仪表、紧急停止按钮等器件。

控制信号和显示（指示）单元，在整个电气控制系统中，起着向系统中的其他单元提供控制信号的作用。

3、PLC网络组态单元：电气系统程序控制的主要（上位机）控制单元，在整个系统中，起着对输入信号处理和电气控制信号输出等重要作用。

包括中型PLC、微型PLC、模拟量模块、扩展模块，0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、伺服驱动器、步进驱动器等器件。

4、PLC控制单元：电气系统程序控制（下位机）的辅助控制单元，在整个系统中，起着对输入信号处理和电气控制信号输出等重要作用。

电工技能实训与考核装置摘要：1.电工技能实训与考核装置的概述2.电工技能实训与考核装置的技术参数3.电工技能实训与考核装置的基本配置及功能4.电工技能实训与考核装置的应用场景5.电工技能实训与考核装置的优势正文：一、电工技能实训与考核装置的概述电工技能实训与考核装置是一种针对电工技能培训和考核的设备，它可以帮助学生和电工技术人员提高他们的电气操作技能和知识。

这种装置通常根据劳动和社会保障部颁发的考核培训技能内容所列出的电气控制线路而研发，因此，它可以很好地满足电工技能培训和考核的需要。

二、电工技能实训与考核装置的技术参数电工技能实训与考核装置的技术参数主要包括输入电源、工作环境、装置容量、安全保护等方面。

输入电源一般为三相四线制380V10% 50Hz，工作环境温度范围为-5～40，相对湿度为85%，海拔为4。

装置容量为1KVA，安全保护包括漏电动作电流30mA 过流保护、熔断器保护等。

三、电工技能实训与考核装置的基本配置及功能电工技能实训与考核装置采用标准配电柜为主体柜、双面结构，包含电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器等资源。

这些资源可以充分培养学生的实际动手能力，适合当今教育教学中的实训训练。

四、电工技能实训与考核装置的应用场景电工技能实训与考核装置可完成电工技术、工厂电气控制、机床线路控制、可编程控制技术等多门课程的实训，适用于职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

五、电工技能实训与考核装置的优势电工技能实训与考核装置具有操作简单、实训方便、布局合理、易于扩展升级等优势，能够有效地提高学生的操作技能和知识水平，满足电工技能培训和考核的需要。

电工技能实训与考核装置摘要：I.引言- 介绍电工技能实训与考核装置的作用II.装置概述- 定义电工技能实训与考核装置- 简述装置的模块化设计III.装置配置与功能- 电源控制模块- 三相交流电源模块- 直流电源模块- 励磁电源模块- 电枢电源模块- 测量仪表模块- 可编程控制器模块- 模拟量模块- 编码器模块- 彩色触摸屏模块- 变频器模块- 控制软件模块- 交流接触器模块- 实训模块配置IV.实训内容- 电工仪表实训- 电工接线工艺实训- 电子电路实训- 电工照明配电实训- 电力拖动实训- 单片机实训- PLC 综合训练- 变频调速实训- 触电急救实训- 安全消防实训V.适用范围与评价- 适用人群与机构- 教学培训效果评价正文：电工技能实训与考核装置是一种教学设备，旨在帮助学生掌握电工技能，熟悉电路控制原理，并能够进行实际操作。

该装置采用模块化设计，可以根据不同的实训考核内容配置相应的实训模块，方便实用。

电工技能实训与考核装置主要包括电源控制模块、三相交流电源模块、直流电源模块、励磁电源模块、电枢电源模块、测量仪表模块、可编程控制器模块、模拟量模块、编码器模块、彩色触摸屏模块、变频器模块、控制软件模块、交流接触器模块等。

这些模块组合起来，形成一个完整的实训体系，可以满足各种实训需求。

通过电工技能实训与考核装置，学生可以进行电工仪表实训、电工接线工艺实训、电子电路实训、电工照明配电实训、电力拖动实训、单片机实训、PLC 综合训练、变频调速实训、触电急救实训、安全消防实训等内容。

这些实训内容涵盖了电工技术的各个方面，可以帮助学生全面掌握电工技能。

适用范围方面，电工技能实训与考核装置广泛适用于职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

使用该装置进行实训，能够有效提高学生的实际操作能力，培养学生的实践技能，为学生的就业和职业发展打下坚实的基础。

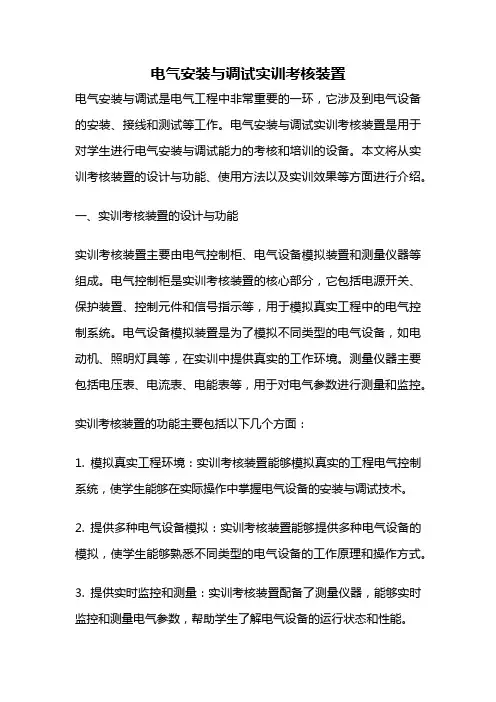

电气安装与调试实训考核装置电气安装与调试是电气工程中非常重要的一环，它涉及到电气设备的安装、接线和测试等工作。

电气安装与调试实训考核装置是用于对学生进行电气安装与调试能力的考核和培训的设备。

本文将从实训考核装置的设计与功能、使用方法以及实训效果等方面进行介绍。

一、实训考核装置的设计与功能实训考核装置主要由电气控制柜、电气设备模拟装置和测量仪器等组成。

电气控制柜是实训考核装置的核心部分，它包括电源开关、保护装置、控制元件和信号指示等，用于模拟真实工程中的电气控制系统。

电气设备模拟装置是为了模拟不同类型的电气设备，如电动机、照明灯具等，在实训中提供真实的工作环境。

测量仪器主要包括电压表、电流表、电能表等，用于对电气参数进行测量和监控。

实训考核装置的功能主要包括以下几个方面：1. 模拟真实工程环境：实训考核装置能够模拟真实的工程电气控制系统，使学生能够在实际操作中掌握电气设备的安装与调试技术。

2. 提供多种电气设备模拟：实训考核装置能够提供多种电气设备的模拟，使学生能够熟悉不同类型的电气设备的工作原理和操作方式。

3. 提供实时监控和测量：实训考核装置配备了测量仪器，能够实时监控和测量电气参数，帮助学生了解电气设备的运行状态和性能。

二、实训考核装置的使用方法学生在进行电气安装与调试实训时，首先需要对实训考核装置进行认识和了解。

他们需要熟悉电气控制柜的组成和功能，了解电气设备模拟装置的种类和工作原理，并掌握测量仪器的使用方法。

在实训过程中，学生需要根据实训考核装置提供的实际场景，进行电气设备的安装和接线工作。

他们需要根据电气图纸和设备说明书，正确连接电源开关、保护装置、控制元件和信号指示等，确保电气设备能够正常工作。

接着，学生需要进行电气设备的调试和测试工作。

他们需要使用测量仪器对电气参数进行测量和监控，确保电气设备的运行稳定和安全。

三、实训考核装置的实训效果通过使用实训考核装置进行电气安装与调试实训，可以取得以下几个方面的实训效果：1. 提高学生的实际操作能力：实训考核装置提供了真实的工程电气控制系统，使学生能够在实际操作中掌握电气设备的安装与调试技术，提高他们的实际操作能力。

现代电气控制系统安装与调试实训考核装置参数一、设备整体要求：1、设备的功能、结构及配置必须能够满足全国职业院校技能大赛及贵州省职业学校技能大赛的竞赛使用，提供证明材料2、以设备为载体配套教材须内容包括教学设计、现代电气控制系统的核心技术、现代电气控制系统的单元调试、现代电气控制系统的安装与调试以及现代电气技术新形态等。

二、实训考核装置的技术参数要求:1、工作电源：三相五线制AC 380 V±10% 50 Hz；2、设备外形尺寸不小于：长×宽×高850mm×800mm×1800mm；3、电脑桌外形尺寸不小于：长×宽×高600mm×530mm×1000mm；4、台架材料：柜式钢结构；5、整机消耗视在功率：≤1 KVA；6、安全保护措施：具有接地保护、短路保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准，投标需提供国家级第三方技术鉴定文件佐证。

三、实训考核设备的结构与组成要求1、实训考核装置要求需包含实训柜体、门板电气控制元件（组件）、仪表等，实训考核单元挂板、网络组态挂板、PLC控制型机床挂板、电机单元、运动单元、温度控制组件、网孔挂板等组成，投标文件中提供实物图或效果图进行说明。

2、主令电气及仪表单元：需包括进线电源控制与保护、主令电气控制元件、指示灯、触摸屏、显示仪表、紧急停止按钮等器件。

控制信号和显示（指示）单元，在整个电气控制系统中，起着向系统中的其他单元提供控制信号的作用。

3、PLC网络组态单元：电气系统程序控制的主要（上位机）控制单元，在整个系统中，起着对输入信号处理和电气控制信号输出等重要作用。

包括中型PLC、微型PLC、模拟量模块、扩展模块，0~20mA标准恒流源、0~10V标准恒压源、数字式显示仪表、伺服驱动器、步进驱动器等器件。

4、PLC控制单元：电气系统程序控制（下位机）的辅助控制单元，在整个系统中，起着对输入信号处理和电气控制信号输出等重要作用。
