电气设备安装调试工考试题及答案word版本

电气设备安装调试工复习题含答案一、名词解释1、保护接地为了防止触电，把在正常情况下不带电而在故障情况下可能呈现危险的对地电压的金属部分，通过接地装置与大地可靠地连接起来，这种措施称为保护接地。

2、正弦交流电的三要素幅值、角频率、初相位。

3、三相四线制引出中线同三根相线的星型接法共有四根电源线，成为三相四线制。

4线电压对于交流电源，相线与相线之间的电压。

5功率因数有功功率P 与视在功率S 的比值。

.6，负反馈把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

方式引入反馈后使放大器放大倍数减小的称为副反馈。

7Host LinkPC与上位计算机链接.8功率因数有功功率P 与视在功率S 的比值。

.9 负反馈方式引入反馈后使把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

放大器放大倍数减小的称为副反馈。

二、是非题1、变电所与配电所的区别是变电所有变换电压的功能。

（对）2、我国规定的三相交流电网额定电压序列是：0.22,0.38,0.60,3,6,10.5,35,66,110,220,330,500kv。

(错)3、有一台设备，在其以9 分钟一个周期的工作中，电动机只工作短短的30 秒，它是短时工作制。

（错）4、工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。

（对）5、已知某截面铜绞线的允许载流量，乘以 1.30即得同一截面铝线的允许载流量。

（错）6、工厂高压线路的继电保护装置采用两相一继电器式结线时三相短路Kw＝(1．732)7、过电流保护的动作时间的整定按“阶梯原则”( 对)8、在电动机单向全压起动连续运行的控制线路中。

若自锁触点熔焊在一起，则通电后电动机不能自行起动，也无法用停止按钮使其正常停车。

（错）9、交流接触器具有电磁式机构，当线路突然短路时，可实现零压保护。

（对）10、中间继电器与交流接触器具有相同的电磁机构，只是中间继电器的触头更多一些，使用中可以相互代换。

电气设备安装调试工复习题含答案一、名词解释1、保护接地为了防止触电，把在正常情况下不带电而在故障情况下可能呈现危险的对地电压的金属部分，通过接地装置与大地可靠地连接起来，这种措施称为保护接地。

2、正弦交流电的三要素幅值、角频率、初相位。

3、三相四线制引出中线同三根相线的星型接法共有四根电源线，成为三相四线制。

4 线电压对于交流电源，相线与相线之间的电压。

5功率因数有功功率P与视在功率S的比值。

.6，负反馈把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

方式引入反馈后使放大器放大倍数减小的称为副反馈。

7 Host LinkPC与上位计算机链接.8 功率因数有功功率P与视在功率S的比值。

.9 负反馈把放大器输出回路的某一个量通过一定的方式反送到输入回路叫作反馈。

方式引入反馈后使放大器放大倍数减小的称为副反馈。

二、是非题1、变电所与配电所的区别是变电所有变换电压的功能。

（对）2、我国规定的三相交流电网额定电压序列是：0.22,0.38,0.60,3,6,10.5,35,66,110,220,330,500kv。

(错 )3、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

（错）4、工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。

（对）5、已知某截面铜绞线的允许载流量，乘以 1.30 即得同一截面铝线的允许载流量。

（错）6、工厂高压线路的继电保护装置采用两相一继电器式结线时三相短路 Kw＝ (1．732 )7、过电流保护的动作时间的整定按“阶梯原则” (对 )8、在电动机单向全压起动连续运行的控制线路中。

若自锁触点熔焊在一起，则通电后电动机不能自行起动，也无法用停止按钮使其正常停车。

（错）9、交流接触器具有电磁式机构，当线路突然短路时，可实现零压保护。

（对）10、中间继电器与交流接触器具有相同的电磁机构，只是中间继电器的触头更多一些，使用中可以相互代换。

电气调试试卷A一、填空题（请将正确答案的填入空格内，每题2分，共10题）1．1000V及以上的电动机的吸收比不应低于。

答案: 1.22.发电机各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其最小值的。

答案: 2%3. 若正弦交流电压的有效值是220V,则它的最大值是 V答案: 3114．直流继电器的动作电压不应超过额定电压的，对于出口中间继电器，其值一般不低于额定电压的。

答案: 70% 50%5．绝缘试验应良好天气且被试物温度及仪器周围温度不宜低于摄氏度，空气相对湿度不宜高于的条件下进行。

答案: 5 80%6．在额定电压下对变压器冲击全闸试验，应进行次，每次间隔时间为5分钟答案: 57．110KV及以上的油浸纸电容式电流互感器，应测末屏对二次绕组及地的绝缘电阻，用2500V兆欧表，且电阻值不宜小于 MΩ .答案: 10008．对被试品有一极接地介损测量，介损电桥采取的接线方式是答案: 反接线法9. 两根铜丝的质量相同，其中甲的长度是乙的10倍，则甲的电阻是乙的倍。

答案: 10010．在保护和测量仪表中，电流回路的导线截面不应小于 mm2答案: 2．5二、单选题（请将正确答案的代号填入括号内，每题2分，共10题）1. 断路器开断纯电阻电路要比开断纯电感电路（）。

(A)困难得多； (B)容易得多； (C)同样困难； (D)同样简单。

答案:B2. 变压器加上额定电压，空载运行时的有功损耗通常称为（）。

(A)铜损； (B)铁损； (C)复合损耗； (D)综合损耗。

答案:B3.用兆欧表摇测绝缘电阻时，如果接地端子与线路端子互换接线，测出的绝缘电阻（）。

(A)比实际值偏低； (B)比实际值偏高； (C)与实际值相同； (D)为实际值的负值。

答案:A4 强迫油循环的变压器停止油泵后（）。

(A)变压器还准许继续运行一段时间； (B)变压器不准继续运行； (C)可以降低负荷运行； (D)变压器还准许继续运行。

电气控制装调测试题含参考答案1、比例积分调节器的等效放大倍数在静态与动态过程中是（）θA、大致相同B、基本相同C、不相同D、相同答案：C2、通用变频器的模拟量给定信号有（）及4〜20mA电流信号等种类。

A、0〜IOV交流电压信号B、0〜5V交流电压信号C、0〜IOV直流电压信号D、。

〜IOV交直流电压信号答案：C3、在转速、电流双闭环调速系统调试中，当转速给定电压为额定给定值，而电动机转速低于所要求的额定值，此时应（）。

A、增加转速调节器输出电压限幅值B、减小转速调速器输出电压限幅值C、增加转速负反馈电压值D、减小转速负反馈电压值答案：D4、监视电动机运行情况是否正常，最直接、最可靠的方法是看电动机是否出现（）。

A、电流过大B、转速过低C、电压过高过低D、温升过高答案：D5、力矩电动机的特点是（）。

A、转速高，转矩大B、转速高，转矩小C、转速低，转矩小D、转速低，转矩大答案：D6、频率对电力系统运行的稳定性有很大影响，一般要求频率的变化不得超过（）oA、÷1%B、±5%C、±10%D、±2%答案：B7、在三相四线制供电系统中，中性线是（）装熔断器的。

A、必要时可以B、可以C、必须D、不可以答案：D8、晶体管通用三相SPwM型逆变器是由（）组成。

A、六个电力晶体管开关B、六个二极管C、六个双向晶闸管D、三个电力晶体管开关答案：A9、按技术要求规定，（）电动机要进行超速试验。

A、同步B、直流C、鼠笼式异步D、线绕式异步答案：D10、使用中电动机容量选择过大，会发生（）oA、超载运行B、功率因数提高C、转速提高D、功率因数变低答案：D11、闭环调速系统的静特性是表示闭环系统电动机的（）oA、转速与电流或转矩的动态关系B、电压与电流或转矩的静态关系C、转速与电流或转矩的静态关系D、电压与电流或转矩的动态关系答案：C12、他励直流电动机调电阻调速，是在（）中进行的。

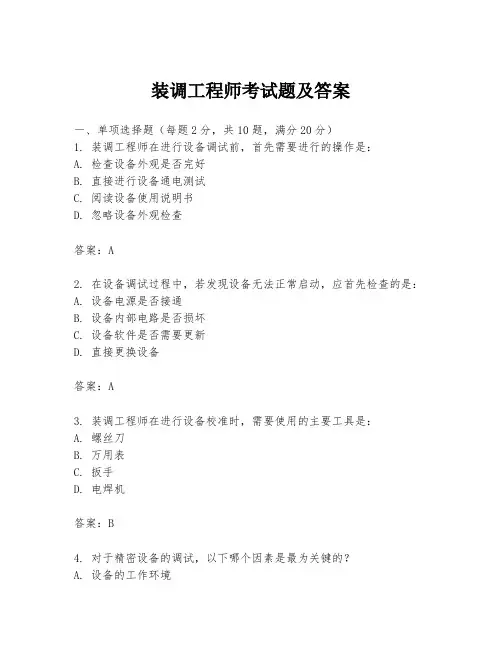

装调工程师考试题及答案一、单项选择题（每题2分，共10题，满分20分）1. 装调工程师在进行设备调试前，首先需要进行的操作是：A. 检查设备外观是否完好B. 直接进行设备通电测试C. 阅读设备使用说明书D. 忽略设备外观检查答案：A2. 在设备调试过程中，若发现设备无法正常启动，应首先检查的是：A. 设备电源是否接通B. 设备内部电路是否损坏C. 设备软件是否需要更新D. 直接更换设备答案：A3. 装调工程师在进行设备校准时，需要使用的主要工具是：A. 螺丝刀B. 万用表C. 扳手D. 电焊机答案：B4. 对于精密设备的调试，以下哪个因素是最为关键的？A. 设备的工作环境B. 设备的电源稳定性C. 设备的安装位置D. 设备的操作人员技能答案：D5. 在设备调试完成后，装调工程师需要进行的操作是：A. 立即进行设备使用B. 进行设备性能测试C. 填写设备调试报告D. 忽略设备性能测试答案：C6. 装调工程师在设备调试过程中，发现设备有异常噪音，应采取的措施是：A. 继续调试，忽略噪音B. 立即停止调试，检查设备C. 更换设备部件D. 增加设备使用频率答案：B7. 设备调试过程中，若需要对设备进行拆解，装调工程师应该：A. 随意拆解设备B. 按照设备拆解手册操作C. 仅拆解外观部件D. 仅拆解内部部件答案：B8. 对于设备调试过程中发现的软件问题，装调工程师应该：A. 忽略软件问题，继续调试硬件B. 直接更换软件C. 联系软件供应商寻求解决方案D. 自行修改软件代码答案：C9. 设备调试完成后，装调工程师需要对设备进行的操作是：A. 立即投入使用B. 进行设备保养C. 进行设备性能验证D. 忽略设备性能验证答案：C10. 装调工程师在设备调试过程中，若发现设备性能不符合要求，应采取的措施是：A. 忽略性能问题，继续调试B. 立即停止调试，分析原因C. 更换设备D. 增加设备使用负荷答案：B二、多项选择题（每题3分，共5题，满分15分）1. 装调工程师在设备调试前需要准备的事项包括：A. 检查设备外观B. 阅读设备使用说明书C. 准备调试工具D. 忽略设备环境因素答案：A, B, C2. 设备调试过程中，装调工程师需要关注的主要参数包括：A. 设备电压B. 设备电流C. 设备温度D. 设备外观颜色答案：A, B, C3. 装调工程师在设备调试过程中，可能需要使用的工具有：A. 螺丝刀B. 万用表C. 电焊机D. 扳手答案：A, B, D4. 设备调试完成后，装调工程师需要进行的后续工作包括：A. 填写调试报告B. 进行设备性能测试C. 设备保养D. 设备立即投入使用答案：A, B, C5. 设备调试过程中，若发现设备性能问题，装调工程师应采取的措施包括：A. 分析问题原因B. 联系设备供应商C. 更换设备部件D. 忽略性能问题答案：A, B, C三、判断题（每题1分，共5题，满分5分）1. 装调工程师在设备调试前不需要检查设备外观。

电气设备安装调试工考试题及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】电气设备安装调试工考试题A（答案）一、名词解释（每题5分，共15分）1、保护接地为了防止触电，把在正常情况下不带电而在故障情况下可能呈现危险的对地电压的金属部分，通过接地装置与大地可靠地连接起来，这种措施称为保护接地。

2、正弦交流电的三要素幅值、角频率、初相位。

3、三相四线制引出中线同三根相线的星型接法共有四根电源线，成为三相四线制。

二、是非题（每题1分，共12分）1、变电所与配电所的区别是变电所有变换电压的功能。

（对）2、我国规定的三相交流电网额定电压序列是：0.22,0.38,0.60,3,6,10.5,35,66,110,220,330,500kv。

(错 )3、有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。

（错）4、工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。

（对）5、已知某截面铜绞线的允许载流量，乘以 1.30 即得同一截面铝线的允许载流量。

（错）6、工厂高压线路的继电保护装置采用两相一继电器式结线时三相短路 Kw＝ (1．732 )7、过电流保护的动作时间的整定按“阶梯原则” (对 )8、在电动机单向全压起动连续运行的控制线路中。

若自锁触点熔焊在一起，则通电后电动机不能自行起动，也无法用停止按钮使其正常停车。

（错）9、交流接触器具有电磁式机构，当线路突然短路时，可实现零压保护。

（对）10、中间继电器与交流接触器具有相同的电磁机构，只是中间继电器的触头更多一些，使用中可以相互代换。

（错）11、电动机点动和连动控制的区别在于是否有自锁功能。

（对）12、为了保护电磁式电器的电磁机构满足吸力特性始终大于反力特性的配合要求，以消除振动和噪声，可以将原来由交流电源供电的吸引线圈直接改为由直流电源供电。

工程电气设备安装调试工实操考试题（高级工A）考核项目：带电压检测的三相异步电动机Y-△降压启动电路装调考核时间：90分钟配分：100分1、画出用一只电压表经Lw2转换开关测量三相线电压的接线原理图（接线原理图10分，接线位置图9分，共19分）这种测量三相线电压的方法，常用在配电装置的受电柜上。

接在隔离开关与断路器之间。

答：接线原理图如下：接线位置图如下：2、按图接线(实做)（10分）答：这种开关的接线端上有编号。

接线时，按照原理图上所标示的端子号接线即可。

有一个接线口诀是：1—3、4—7、6—8封(在开关上的预接线)，3、8接表在当中，电源顺序7、2、5，平时指示在正中。

3、导线及熔断器的选择（每空1分，共6分）（1）该电路的电流很小，主要应考虑导线及熔丝的机械强度。

因此，导线可选用不小于（）的绝缘铜导线，熔体的额定电流应不超过（），熔断器的额定电流应不小于（）的额定电流。

（2）案例：可选用BV-1.5的导线( )。

选用RClA-5/1～5的熔断器( )或选用RLl-15/2的熔断器( )。

答：（1）1.5mm2、5A、熔体（2）截面为1.5mm²的聚氯乙烯绝缘铜芯单股电线；额定电流为5A的瓷插式熔断器，装1～5A的熔丝；额定电流为15A的螺旋式熔断器，装2A的熔芯。

4、画出三相鼠笼式异步电动机采用Y-△降压启动的接线原理图（30分）答：5、线路工作过程；（每空1分，共7分）（1）合上电源开关QS接通（）电源。

（2）按下启动按钮SB2，交流接触器（）的线圈通电吸合并自锁。

KM1的三对主常触头（）接通电动机定子三相绕组的首端，（）的三对主触头将定子绕组尾端联在一起，电动机在Y接下低电压启动。

（3）随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的（）断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，常闭触点复位闭合为（）通电做好准备，而SB3的常开触点接通了KM2线圈回路，使KM2线圈得电并（），KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。

电气设备安装调试工考试题 A （答案）一、名词解释（每题 5 分，共15 分）1、保护接地为了防止触电，把在正常情况下不带电而在故障情况下可能呈现危险的对地电压的金属部分，通过接地装置与大地可靠地连接起来，这种措施称为保护接地。

2、正弦交流电的三要素幅值、角频率、初相位。

3、三相四线制引出中线同三根相线的星型接法共有四根电源线，成为三相四线制。

二、是非题（每题1分，共12分）1、变电所与配电所的区别是变电所有变换电压的功能。

（对）2、我国规定的三相交流电网额定电压序列是：0.22,0.38,0.60,3,6,10.5,35,66,110,220,330,500kv 。

（错）3、有一台设备，在其以9 分钟一个周期的工作中，电动机只工作短短的30 秒，它是短时工作制。

（错）4、工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。

（对）5、已知某截面铜绞线的允许载流量，乘以1.30 即得同一截面铝线的允许载流量。

（错）6工厂高压线路的继电保护装置采用两相一继电器式结线时三相短路Kw=（1 ．732 ）7、过电流保护的动作时间的整定按“阶梯原则”8、在电动机单向全压起动连续运行的控制线路中。

若自锁触点熔焊在一起，则通电后电动机不能自行起动，也无法用停止按钮使其正常停车。

（错）9、交流接触器具有电磁式机构，当线路突然短路时，可实现零压保护。

（对）10、中间继电器与交流接触器具有相同的电磁机构，只是中间继电器的触头更多一些，使用中可以相互代换。

（错）11、电动机点动和连动控制的区别在于是否有自锁功能。

（对）12、为了保护电磁式电器的电磁机构满足吸力特性始终大于反力特性的配合要求，以消除振动和噪声，可以将原来由交流电源供电的吸引线圈直接改为由直流电源供电。

（错）三、填充题：（每空1分，共30分）1、熔断器的主要功能是对电路中的设备进行短路保护，但有的也具有过负荷保护。

2、高压隔离开关的主要功能是—隔离高压电源 _______________________ ，以保证其他电气设备及线路的安全检修，隔离开关没有设置专门的灭弧装置，所以不允许___________ 带负荷操作。

电气设备安装调试工考试题A答案
1.电气设备安装调试工应当具备哪些技能和素质？
A.具备电气设备的结构原理，具有电气图表及技术参数的理解能力；
具备安装、调试、维修等专业技能；具有良好的组织、协调、抗压能力；
具有安全知识及安全行为的意识；具备良好的职业道德。

2.电气设备安装调试工作应符合哪些要求？
A.应符合国家施工质量标准、安全技术规范及国家规定；应严格遵守
电气设备安装调试规范；应确保安装调试工作质量；应注意安装及调试工
作中的安全问题。

3.电气设备安装调试工作需要几个步骤？
A.安装调试工作一般包括准备、安装、调试、检测、维修等5个步骤。

4.安装新设备时，应该按照什么原则？
A.安装新设备时，应按照技术规范要求，应按照结构原理，按照施工
质量标准和安全技术规范进行安装。

5.安装调试工应注意什么？
A.应注意确保安全；应注意设备的组合，按照图纸要求组装；应注意
调试工作的质量；应注意各个部件及部件之间要求的安装连接；应注意主
要电气元件安全可靠接线；应注意工作中的安全行为及安全措施。

6.电气设备安装调试工作的质量检查应从哪几个方面进行？。
