G类桥梁工程施工质量验收用表城市桥梁工程质量验收单元的划分城市桥梁分部（子分部）工程与相应的分项工程、检验批对照表说明（一）、开工前，施工单位应会同建设单位、监理单位将工程划分为单位、分部、分项工程和检验批，作为施工质量检查、验收的基础，并应符合下列规定：1建设单位招标文件确定的每一个独立合同应为一个单位工程。
当合同文件中包含的工程内容较多，或工程规模较大、或由若干独立设计组成时，宜按工程部位或工程量、每一独立设计将单位工程分成若干子单位工程。
2 单位（子单位）工程应按工程的结构部位或特点、功能、工程量划分分部工程。
分部工程的规模较大或工程复杂时，可按材料种类、工艺特点、施工工法等划分为若干个子分部工程。
3 分部工程（子分部工程）中，应按主要工种、材料、施工工艺等划分分项工程。
分项工程可由一个或若干检验批组成。
4 检验批应根据施工、质量控制和专业验收需要划定。
（二）、桥梁工程范围内的排水设施、挡土墙、引道等工程施工及验收按国家现行标准《城镇道路工程施工与质量验收规范》CJJ 1的有关规定执行。
城市桥梁工程竣工验收1.0.1 桥梁工程质量验收应在施工单位自检合格基础上，按照检验批、分项工程、分部工程（子分部工程）、单位工程顺序进行。
单位工程完成且经监理工程师预验收合格后，应由建设单位按相关规定组织工程验收。
各项单位工程验收合格后，建设单位应按规定及时组织竣工验收。
1.0.2验收后的桥梁工程，应结构坚固、表面平整、色泽均匀、棱角分明、线条直顺、轮廓清晰，满足城市景观要求。
1.0.3 桥梁工程施工中应按下列规定进行施工质量控制，并进行过程检验、验收：1工程采用的主要材料、半成品、成品、构配件、器具和设备，施工单位应按相关专业质量标准进行验收和按规定进行复验，并经监理工程师检查认可。
凡涉及结构安全和使用功能的，监理工程师应按规定进行平行检测、见证取样检测并确认合格。
2各分项工程应按《城市桥梁工程施工与质量验收规范》（CJJ 2-2008）进行质量控制，各分项工程完成后，施工单位应进行自检、交接检验，并形成文件，经监理工程师检查签认后，方可进行下一个分项工程施工。
三、一般桥梁工程1、桥梁工程单位工程的划分,上下行线无法分开的以每座为一个单位工程,上下行线可以分开的分左右幅设两个单位工程。
2、桥梁工程的分部及分项工程按《公路工程质量检验评定标准》JTG F80/1—2004附录A规定分类和以下要求进行划分。
（1）、桥梁工程的基础及下部构造以每墩台为单元作为一个分部工程；桥梁工程的上部工程分别按梁板、桥面系和附属工程划分为分部工程。
（2）、基础及下部构造的分项工程划分a、明挖的墩台基础工程,以每一个墩台的基础工程作为一个分项工程。
b、有桩基工程的墩台基础工程, 以每一个墩台分桩基和承台(如有)分别划分为分项工程。
（3）、下部工程每个墩台分墩身、台身、系梁(如有) 、盖梁(含支座垫石、挡块)、台帽(含支座垫石、挡块、耳背墙)为单元分别划分为分项工程。
（4）、上部构造的预制和安装(含支座、绞缝、湿接缝、干接缝、现浇横隔板)以每跨为单元组成一个分项工程。
对于先简支后连续结构中的现浇端横梁、墩横梁第一个墩横梁归入第一跨,以此类推,以每跨作为一个评定单元并入该跨分项工程内。
（5）、上部连续梁结构现浇工程,以每一联作为一个分项工程。
（6）、桥面系分桥面铺装(含钢筋加工及安装、钢筋网、钢板网、负弯矩张拉)、防水层、伸缩缝、钢筋混凝土护栏或栏杆、搭板等分别设立分项工程。
（7）、桥梁附属工程分护坡、护岸、排水等为单元分别设立分项工程。
四、特殊桥梁工程1、斜拉桥和悬索桥,单位、分部、分项工程的划分严格按《公路工程质量检验评定标准》JTG F80/1—2004附录A 规定分类划分。
2、连续刚构桥（1）单位、分部工程的划分参照一般桥梁工程的方法进行。
（2）分项工程的划分a、主跨和边跨的基础及下部工程参照一般桥梁工程的方法划分。
b、0号节段及对称节段的浇筑，以节段为单元,作为分项工程（含钢筋安装）。
边跨的墩顶浇筑及现浇段也分别划分为分项工程（含钢筋安装）。
c、预应力施工按每T构分纵、横、竖向设立三个分项工程。
单位、分部、分项的问题、（一）、桥梁单位、分部、分项的问题、1、桥梁工程下部结构应以墩、台为单元进行划分2、上部结构预制及安装以跨为单元进行划分、3、上部结构现浇以联为单元进行划分、4、桥面铺装已整桥为单元划分、5、基础及下部结构钢筋加工及安装要分基础、系梁、墩柱、盖梁、支座垫石、挡块几个子分项6、锥坡不属于基础及下部结构、属于桥梁的防护工程7、台背回填属于桥台基础及下部结构的一个分项（二）、路基单位、分部、分项的问题、A、路基土石方、1、路基土石方按自然段划分、不要简单以1—3km划分，应以桥、隧为界进行划分、2、软基、先以软基为分项在以软基不同的处理方法为子分项、如：片石换填、砂砾换填、砂桩、碎石桩、粉喷桩等、3、土工合成材料处治层同软基、B、涵洞4、涵洞先以1—3km为分部在以每个涵洞为子分部、5、涵洞基础及下部构造、先以基础及下部构造为分项、再以基础、台身、台帽、台帽钢筋为子分项、6、主要结构预制、安装或浇注、先以主要结构预制、安装或浇注为分项、再以盖板预制、盖板钢筋、盖板安装为子分项、7、根据评定标准一字墙、八字墙可列入总体的一个分项C、排水、1、以自然段划分、2、其中浆砌排水沟包括路堤边沟、路堑边沟、排水沟、截水沟、D、防护工程、1、以自然段划分、2、其中锥、护坡包括各类护面墙、各类骨架护坡、植物护坡（三）、隧道工程、1、隧道左右洞先分两子单位工程2、洞身开挖以围岩类别划分、每分项不超过100m、3、洞身衬砌以衬砌类型划分如：喷射砼、钢筋网、锚杆支护、钢支撑、砼、仰供等一、桥梁工程单位、分部、分项划分范例：二、路基工程单位、分部、分项划分范例：三、隧道单位、分部、分项划分范例：四、互通立交单位、分部、分项划分范例：。

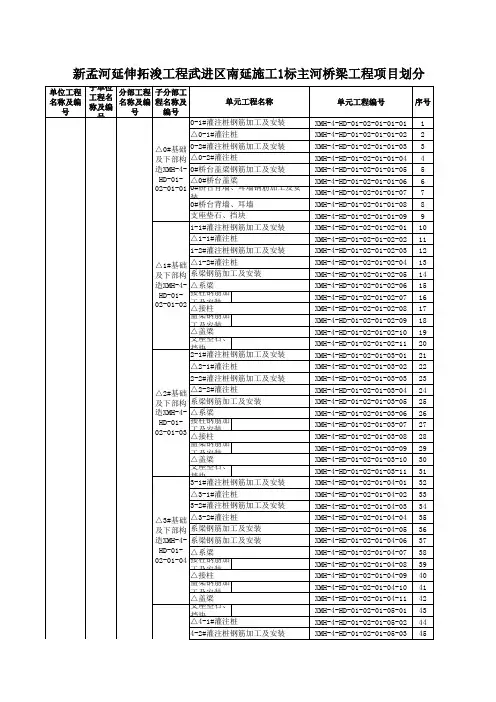

工程项目划分及编码一览表
工程项目划分及编码一览表
工程项目划分及编码一览表
工程项目划分及编码一览表
工程项目划分及编码一览表

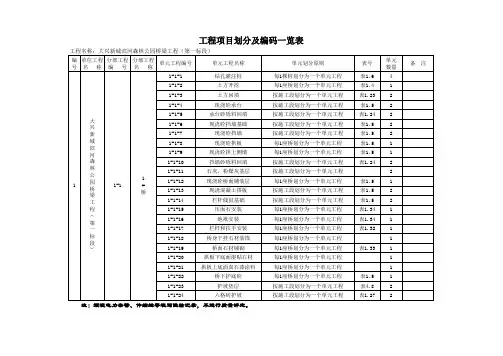

工程项目划分及编码一览表工程名称：大兴新城滨河森林公园桥梁工程（第一标段）
注：预埋电力套管、伸缩缝等填写隐检记录，不进行质量评定。
工程项目划分及编码一览表工程名称：大兴新城滨河森林公园桥梁工程（第一标段）
工程项目划分及编码一览表工程名称：大兴新城滨河森林公园桥梁工程（第一标段）
注：预埋电力套管、伸缩缝等填写隐检记录，不进行质量评定。

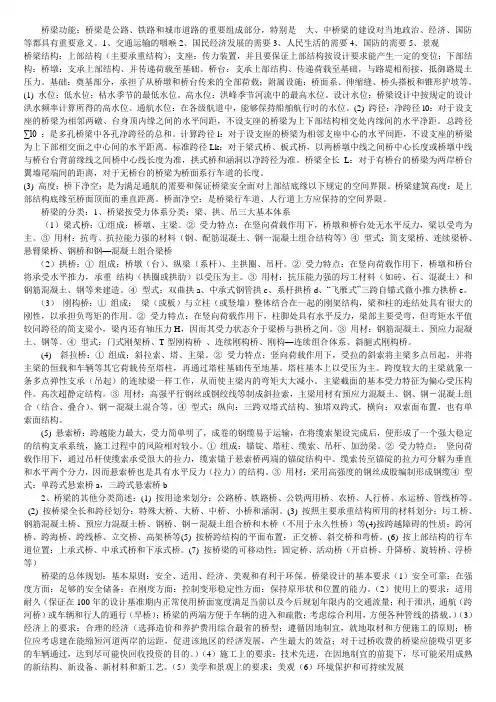

桥梁功能：桥梁是公路、铁路和城市道路的重要组成部分，特别是大、中桥梁的建设对当地政治、经济、国防等都具有重要意义。
1、交通运输的咽喉2、国民经济发展的需要3、人民生活的需要4、国防的需要5、景观桥梁结构：上部结构（主要承重结构）；支座：传力装置，并且要保证上部结构按设计要求能产生一定的变位；下部结构：桥墩：支承上部结构、并传递荷载至基础。
桥台：支承上部结构、传递荷载至基础，与路堤相衔接，抵御路堤土压力。
基础：奠基部分，承担了从桥墩和桥台传来的全部荷载；附属设施：桥面系、伸缩缝、桥头搭板和锥形护坡等。
(1) 水位：低水位：枯水季节的最低水位。
高水位：洪峰季节河流中的最高水位。
设计水位：桥梁设计中按规定的设计洪水频率计算所得的高水位。
通航水位：在各级航道中，能够保持船舶航行时的水位。
(2) 跨径：净跨径l0：对于设支座的桥梁为相邻两礅、台身顶内缘之间的水平间距，不设支座的桥梁为上下部结构相交处内缘间的水平净距。
总跨径∑l0 ：是多孔桥梁中各孔净跨径的总和。
计算跨径l：对于设支座的桥梁为相邻支座中心的水平间距，不设支座的桥梁为上下部相交面之中心间的水平距离。
标准跨径Lk：对于梁式桥、板式桥，以两桥墩中线之间桥中心长度或桥墩中线与桥台台背前缘线之间桥中心线长度为准，拱式桥和涵洞以净跨径为准。
桥梁全长L：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面系行车道的长度。
(3) 高度：桥下净空：是为满足通航的需要和保证桥梁安全面对上部结底缘以下规定的空间界限。
桥梁建筑高度：是上部结构底缘至桥面顶面的垂直距离。
桥面净空：是桥梁行车道、人行道上方应保持的空间界限。
桥梁的分类：1、桥梁按受力体系分类：梁、拱、吊三大基本体系（1）梁式桥：①组成：桥墩、主梁。
②受力特点：在竖向荷载作用下，桥墩和桥台处无水平反力，梁以受弯为主。
③用材：抗弯、抗拉能力强的材料（钢、配筋混凝土、钢一混凝土组合结构等）④型式：简支梁桥、连续梁桥、悬臂梁桥、钢桥和钢—混凝土组合梁桥（2）拱桥：①组成：桥墩（台）、纵梁（系杆）、主拱圈、吊杆。

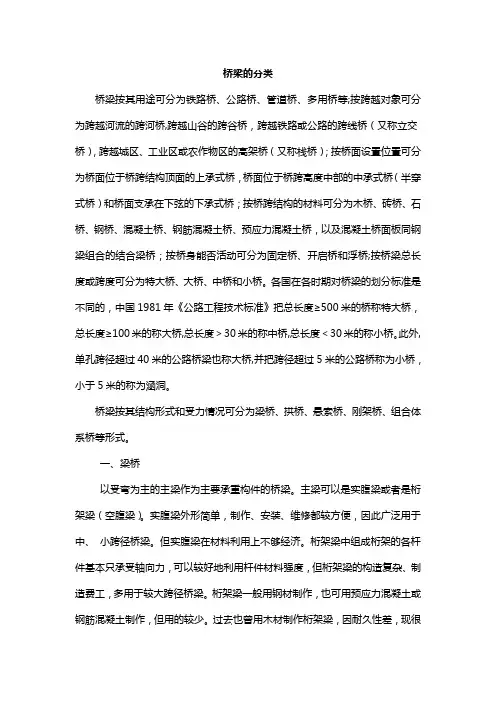

桥梁的分类桥梁按其用途可分为铁路桥、公路桥、管道桥、多用桥等;按跨越对象可分为跨越河流的跨河桥,跨越山谷的跨谷桥，跨越铁路或公路的跨线桥（又称立交桥），跨越城区、工业区或农作物区的高架桥（又称栈桥）；按桥面设置位置可分为桥面位于桥跨结构顶面的上承式桥，桥面位于桥跨高度中部的中承式桥（半穿式桥）和桥面支承在下弦的下承式桥；按桥跨结构的材料可分为木桥、砖桥、石桥、钢桥、混凝土桥、钢筋混凝土桥、预应力混凝土桥，以及混凝土桥面板同钢梁组合的结合梁桥；按桥身能否活动可分为固定桥、开启桥和浮桥;按桥梁总长度或跨度可分为特大桥、大桥、中桥和小桥。
各国在各时期对桥梁的划分标准是不同的，中国1981年《公路工程技术标准》把总长度≥500米的桥称特大桥，总长度≥100米的称大桥,总长度＞30米的称中桥,总长度＜30米的称小桥。
此外,单孔跨径超过40米的公路桥梁也称大桥,并把跨径超过5米的公路桥称为小桥，小于5米的称为涵洞。
桥梁按其结构形式和受力情况可分为梁桥、拱桥、悬索桥、刚架桥、组合体系桥等形式。
一、梁桥以受弯为主的主梁作为主要承重构件的桥梁。
主梁可以是实腹梁或者是桁架梁（空腹梁）。
实腹梁外形简单，制作、安装、维修都较方便，因此广泛用于中、小跨径桥梁。
但实腹梁在材料利用上不够经济。
桁架梁中组成桁架的各杆件基本只承受轴向力，可以较好地利用杆件材料强度，但桁架梁的构造复杂、制造费工，多用于较大跨径桥梁。
桁架梁一般用钢材制作，也可用预应力混凝土或钢筋混凝土制作，但用的较少。
过去也曾用木材制作桁架梁，因耐久性差，现很少使用。
实腹梁主要用钢筋混凝土、预应力混凝土制作，也可以用钢材做成钢钣梁或钢箱梁。
实腹梁桥的最早形式是用原木做成的木梁桥和用石材做成的石板桥。
由于天然材料本身的尺寸、性能、资源等原因，木桥现在已基本上不采用，石板桥也只用作小跨人行桥。
根据实腹梁的截面形式可分为板梁、□形梁、T形梁或箱形梁等（图1 实腹梁的截面形式示意图）。
桥梁分类及特点第一章桥梁的组成和分类桥梁的定义：道路路线遇到江河湖泊、山谷深沟以及其他线路等障碍时，为了保持道路的连续性，充分发挥其正常的运输能力，就需要建造专门的人工构造物----桥梁桥梁一方面要保证桥上的交通运行，通常也要保证桥下水流的宣泄、船只的通航或车辆的通行。
1、桥梁的基本组成部分桥跨结构---在线路中断是跨越障碍的主要承载结构，也叫上部结构桥墩和桥台----是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物，也叫下部结构设置在桥两端的叫桥台，除了上述作用外，还与路堤相衔接，以抵御垆邸土压力，防止路堤填土的滑坡和塌落桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础支座---在桥跨结构和桥墩或桥台的支承处所设置的传力装置，它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位锥形护坡---在路堤与桥台衔接处，以保证迎水部分路堤边坡的稳定低水位、高水位、设计洪水位净跨径----对于梁式桥是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用表示：对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离总跨径----多孔桥梁中各孔净跨径之和计算跨径-----对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是俩相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离拱轴线----拱圈各截面形心点的连线称为拱轴线桥梁全长----简称桥长，是桥梁两端两个侨台的侧墙或八字墙后端点之间的距离桥梁高度-----简称桥高，是指桥面与低水位之间的高差,或为桥面与桥下线路路面之间的距离。
桥下净空高度---- 是设计洪水位或计算通航水位之桥跨结构最下缘之间的距离建筑高度------桥上行车路面标高至桥跨结构最下缘之间的距离容许建筑高度-----公路或铁路定线中所确定的桥面或轨顶标高，对通航净空顶部标高之差净矢高-----从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离计算矢高-----从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离矢跨比------计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特性的一个重要指标涵洞-----是用来宣泄堤下水流的构造物，通常在建造涵洞时路堤不中断。

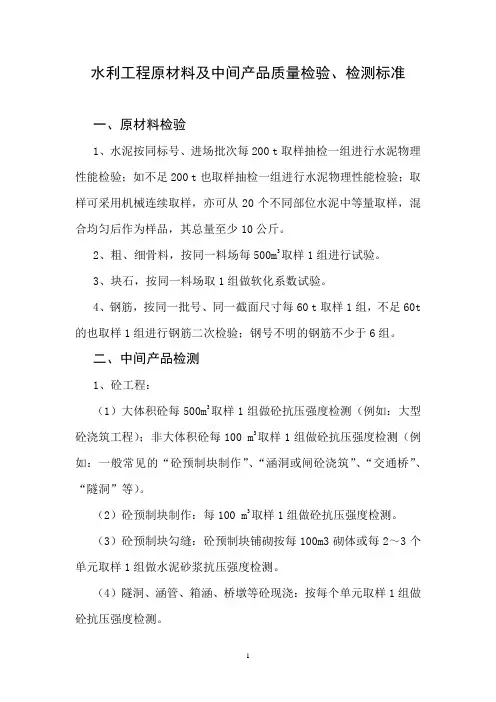

水利工程原材料及中间产品质量检验、检测标准一、原材料检验1、水泥按同标号、进场批次每200 t取样抽检一组进行水泥物理性能检验；如不足200 t也取样抽检一组进行水泥物理性能检验；取样可采用机械连续取样，亦可从20个不同部位水泥中等量取样，混合均匀后作为样品，其总量至少10公斤。
2、粗、细骨料，按同一料场每500m3取样1组进行试验。
3、块石，按同一料场取1组做软化系数试验。
4、钢筋，按同一批号、同一截面尺寸每60 t取样1组，不足60t 的也取样1组进行钢筋二次检验；钢号不明的钢筋不少于6组。
二、中间产品检测1、砼工程：（1）大体积砼每500m3取样1组做砼抗压强度检测（例如：大型砼浇筑工程）；非大体积砼每100 m3取样1组做砼抗压强度检测（例如：一般常见的“砼预制块制作”、“涵洞或闸砼浇筑”、“交通桥”、“隧洞”等）。
（2）砼预制块制作：每100 m3取样1组做砼抗压强度检测。
（3）砼预制块勾缝：砼预制块铺砌按每100m3砌体或每2～3个单元取样1组做水泥砂浆抗压强度检测。
（4）隧洞、涵管、箱涵、桥墩等砼现浇：按每个单元取样1组做砼抗压强度检测。
（5）砼防渗墙工程：按每个单元（即每个槽段）取样1组做砼抗压强度检测。
另外每个坝按每个季度取样2～3组做砼抗渗性能检测。
2、土方填筑工程：（1）在确定了铺土厚度的前提下，大方量、大面积的土方填筑碾压工程，按铺土面积2000～5000m2取样1组做土工试验，不足时同样取样1组做土工试验。
（2）在确定了铺土厚度的前提下，小方量、小面积的土方填筑碾压工程，按每一层铺土取样1组做土工试验（面积小于2000m2）。
3、砼防渗墙工程：先导孔：每20m作一个先导孔勘探（由业主单位负责）。
先导孔勘探资料应反映勘探孔的柱状图和地质剖面图。
4、隧洞石方洞挖工程：地质素描：隧洞石方洞挖全线完工后，应由业主单位负责组织地质勘探单位对已完工的隧洞石方洞进行全面的地质素描，并提供相关报告，另外，隧洞衬砌前由业主或监理单位组织隐蔽工程验收。
