单片机晶振的必要性_单片机晶振的作用_单片机晶振电路原理(51单片机)

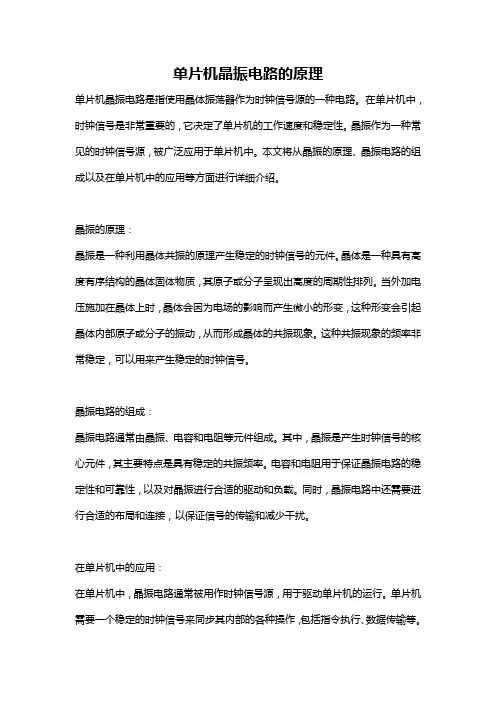

单片机晶振电路的原理单片机晶振电路是指使用晶体振荡器作为时钟信号源的一种电路。

在单片机中，时钟信号是非常重要的，它决定了单片机的工作速度和稳定性。

晶振作为一种常见的时钟信号源，被广泛应用于单片机中。

本文将从晶振的原理、晶振电路的组成以及在单片机中的应用等方面进行详细介绍。

晶振的原理：晶振是一种利用晶体共振的原理产生稳定的时钟信号的元件。

晶体是一种具有高度有序结构的晶体固体物质，其原子或分子呈现出高度的周期性排列。

当外加电压施加在晶体上时，晶体会因为电场的影响而产生微小的形变，这种形变会引起晶体内部原子或分子的振动，从而形成晶体的共振现象。

这种共振现象的频率非常稳定，可以用来产生稳定的时钟信号。

晶振电路的组成：晶振电路通常由晶振、电容和电阻等元件组成。

其中，晶振是产生时钟信号的核心元件，其主要特点是具有稳定的共振频率。

电容和电阻用于保证晶振电路的稳定性和可靠性，以及对晶振进行合适的驱动和负载。

同时，晶振电路中还需要进行合适的布局和连接，以保证信号的传输和减少干扰。

在单片机中的应用：在单片机中，晶振电路通常被用作时钟信号源，用于驱动单片机的运行。

单片机需要一个稳定的时钟信号来同步其内部的各种操作，包括指令执行、数据传输等。

因此，选择合适的晶振电路对单片机的稳定性和性能起着至关重要的作用。

单片机中的晶振电路通常包括晶振、负载电容和负载电阻等元件。

晶振的频率通常由单片机的内部时钟信号频率来确定，以确保单片机的正常工作。

负载电容和负载电阻则用于保证晶振电路的稳定性和可靠性，同时对晶振进行合适的驱动和负载。

此外，在单片机中，还需要针对晶振电路进行适当的布局和连接，以保证信号的传输和减少干扰。

总结：单片机晶振电路是一种利用晶振作为时钟信号源的电路，其原理是通过晶振的共振现象产生稳定的时钟信号。

晶振电路由晶振、电容和电阻等元件组成，其在单片机中的应用对单片机的稳定性和性能至关重要。

因此，在设计和使用单片机晶振电路时，需要充分考虑晶振的选取、电路的布局和连接等因素，以确保单片机的正常工作。

单片机晶振电路原理及作用_单片机晶振电路设计在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。

电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。

无源晶振与有源晶振的英文名称不同，无源晶振为crystal（晶体），而有源晶振则叫做oscillator（振荡器）。

无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

有源晶振有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。

相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。

有源晶振是右石英晶体组成的,石英晶片之所以能当为振荡器使用，是基于它的压电效应：在晶片的两个极上加一电场，会使晶体产生机械变形；在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压极其微弱，但其振动频率是十分稳定的。

当外加交变电压的频率与晶片的固有频率(由晶片的尺寸和形状决定)相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。

压电谐振状态的建立和维持都必须借助于振荡器电路才能实现。

图3是一个串联型振荡器，晶体管T1和T2构成的两级放大器，石英晶体XT与电容C2构成LC 电路。

在这个电路中，石英晶体相当于一个电感，C2为可变电容器，调节其容量即可使电路进入谐振状态。

该振荡器供电电压为5V，输出波形为方波。

单片机的内部时钟与外部时钟单片机有内部时钟方式和外部时钟方式两种：（1）单片机的XTAL1和XTAL2内部有一片内振荡器结构，但仍需要在XTAL1和XTAL2两端连接一个晶振和两个电容才能组成时钟电路，这种使用晶振配合产生信号的方法是内部时钟方式；（2）单片机还可以工作在外部时钟方式下，外部时钟方式较为简单，可直接向单片机XTAL1引脚输入时钟信号方波，而XTAL2管脚悬空。

单片机晶振电路原理及作用单片机, 原理, 电路单片机晶振电路原理及作用单片机系统里都有晶振，在单片机系统里晶振作用非常大，全程叫晶体振荡器，他结合单片机内部电路产生单片机所需的时钟频率，单片机晶振提供的时钟频率越高，那么单片机运行速度就越快，单片接的一切指令的执行都是建立在单片机晶振提供的时钟频率。

在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。

高级的精度更高。

有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。

晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。

单片机晶振的作用是为系统提供基本的时钟信号。

通常一个系统共用一个晶振，便于各部分保持同步。

有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。

晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。

如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。

下面我就具体的介绍一下晶振的作用以及原理，晶振一般采用如图1a的电容三端式(考毕兹) 交流等效振荡电路；实际的晶振交流等效电路如图1b，其中Cv是用来调节振荡频率，一般用变容二极管加上不同的反偏电压来实现，这也是压控作用的机理；把晶体的等效电路代替晶体后如图1c。

其中Co，C1，L1，RR是晶体的等效电路。

<晶振电路图>分析整个振荡槽路可知，利用Cv来改变频率是有限的：决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。

可以看出：C1越小，Co越大，Cv变化时对整个槽路电容的作用就越小。

因而能“压控”的频率范围也越小。

实际上，由于C1很小(1E-15量级)，Co不能忽略(1E-12量级，几PF)。

所以，Cv变大时，降低槽路频率的作用越来越小，Cv变小时，升高槽路频率的作用却越来越大。

这一方面引起压控特性的非线性，压控范围越大，非线性就越厉害；另一方面，分给振荡的反馈电压(Cbe上的电压)却越来越小，最后导致停振。

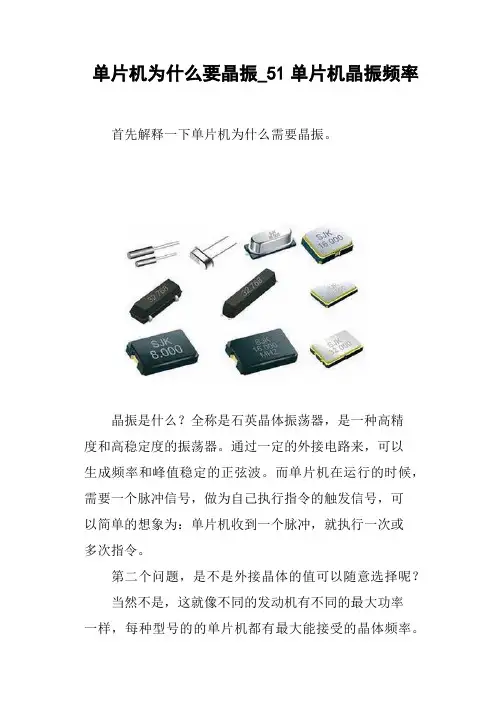

单片机为什么要晶振_51单片机晶振频率首先解释一下单片机为什么需要晶振。

晶振是什么？全称是石英晶体振荡器，是一种高精度和高稳定度的振荡器。

通过一定的外接电路来，可以生成频率和峰值稳定的正弦波。

而单片机在运行的时候，需要一个脉冲信号，做为自己执行指令的触发信号，可以简单的想象为：单片机收到一个脉冲，就执行一次或多次指令。

第二个问题，是不是外接晶体的值可以随意选择呢？当然不是，这就像不同的发动机有不同的最大功率一样，每种型号的的单片机都有最大能接受的晶体频率。

先说51，它能够外接的最大晶体是24M，AVR单片机能够外接的最大晶振是16M。

更高级的可编程芯片，例如FPGA，ARM，可以达到几百M，不过暂时不在我们的考虑范围之内。

第三个问题，为什么51最大可外接24M（不同厂家的值略有不同），而AVR等高级单片机只有16M？这设计到单片机的指令结构。

51单片机用的是复杂指令集，最直接的体现就是，它需要12个时钟周期来运行一条指令，当它外接12M晶体时，时钟周期为1/12M秒，运行一条简单的指令需要1/1M秒；而430和AVR单片机使用的是精简指令集，只需要一个时钟周期就能运行一条指令。

这样看来，51最快的指令执行速度也就是2M每秒，而430或者AVR单片机的指令执行速度是16M每秒。

第四个问题，是不是所有的单片机都需要晶体？这就要回到我们最初的目的，我们给单片机接上晶体的目的是什么？获取稳定的脉冲！那只要有合适的方法生成稳定的脉冲，那就可以去掉外接的晶体。

举例，AVR单片机，它在单片机内部集成了一个RC振荡电路，通过对熔丝位进行编程，可以内部生产1M,2M,4M,8M的震荡频率，进而替代相应的晶体。

缺点是振荡电路在环境比较恶劣的情况下，不是很稳定，对一些计时要求比较严格的仪器和设备，不建议使用。

如果对时间要求不高，多一个毫秒少一个毫秒无所谓的话，那就可以放心用了。

第五个问题，12M晶体和11.0592M晶体有什么区别？呵呵，其实单从指令的执行速度来看，区别不大。

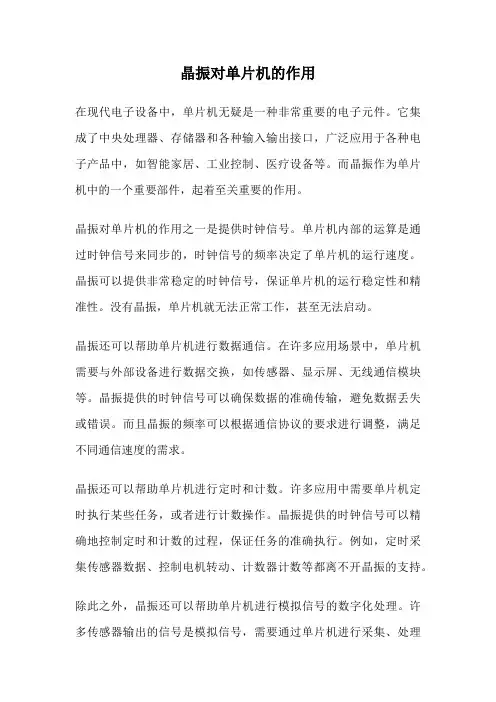

晶振对单片机的作用在现代电子设备中，单片机无疑是一种非常重要的电子元件。

它集成了中央处理器、存储器和各种输入输出接口，广泛应用于各种电子产品中，如智能家居、工业控制、医疗设备等。

而晶振作为单片机中的一个重要部件，起着至关重要的作用。

晶振对单片机的作用之一是提供时钟信号。

单片机内部的运算是通过时钟信号来同步的，时钟信号的频率决定了单片机的运行速度。

晶振可以提供非常稳定的时钟信号，保证单片机的运行稳定性和精准性。

没有晶振，单片机就无法正常工作，甚至无法启动。

晶振还可以帮助单片机进行数据通信。

在许多应用场景中，单片机需要与外部设备进行数据交换，如传感器、显示屏、无线通信模块等。

晶振提供的时钟信号可以确保数据的准确传输，避免数据丢失或错误。

而且晶振的频率可以根据通信协议的要求进行调整，满足不同通信速度的需求。

晶振还可以帮助单片机进行定时和计数。

许多应用中需要单片机定时执行某些任务，或者进行计数操作。

晶振提供的时钟信号可以精确地控制定时和计数的过程，保证任务的准确执行。

例如，定时采集传感器数据、控制电机转动、计数器计数等都离不开晶振的支持。

除此之外，晶振还可以帮助单片机进行模拟信号的数字化处理。

许多传感器输出的信号是模拟信号，需要通过单片机进行采集、处理和转换成数字信号。

晶振提供的时钟信号可以确保模拟信号的准确采样和转换，保证数据的准确性和稳定性。

总的来说，晶振对单片机的作用是不可或缺的。

它不仅提供了稳定的时钟信号，保证单片机的正常运行，还帮助单片机进行数据通信、定时计数和模拟信号处理等功能。

因此，在设计电子产品时，需要充分考虑晶振的选择和配置，以确保单片机系统的稳定性和可靠性。

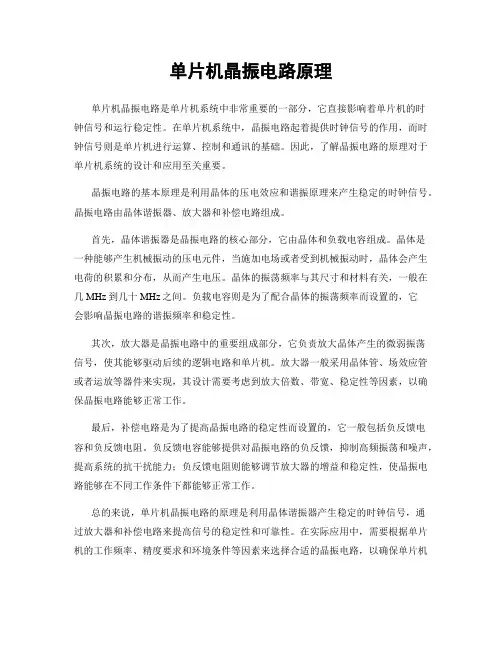

单片机晶振电路原理单片机晶振电路是单片机系统中非常重要的一部分，它直接影响着单片机的时钟信号和运行稳定性。

在单片机系统中，晶振电路起着提供时钟信号的作用，而时钟信号则是单片机进行运算、控制和通讯的基础。

因此，了解晶振电路的原理对于单片机系统的设计和应用至关重要。

晶振电路的基本原理是利用晶体的压电效应和谐振原理来产生稳定的时钟信号。

晶振电路由晶体谐振器、放大器和补偿电路组成。

首先，晶体谐振器是晶振电路的核心部分，它由晶体和负载电容组成。

晶体是一种能够产生机械振动的压电元件，当施加电场或者受到机械振动时，晶体会产生电荷的积累和分布，从而产生电压。

晶体的振荡频率与其尺寸和材料有关，一般在几MHz到几十MHz之间。

负载电容则是为了配合晶体的振荡频率而设置的，它会影响晶振电路的谐振频率和稳定性。

其次，放大器是晶振电路中的重要组成部分，它负责放大晶体产生的微弱振荡信号，使其能够驱动后续的逻辑电路和单片机。

放大器一般采用晶体管、场效应管或者运放等器件来实现，其设计需要考虑到放大倍数、带宽、稳定性等因素，以确保晶振电路能够正常工作。

最后，补偿电路是为了提高晶振电路的稳定性而设置的，它一般包括负反馈电容和负反馈电阻。

负反馈电容能够提供对晶振电路的负反馈，抑制高频振荡和噪声，提高系统的抗干扰能力；负反馈电阻则能够调节放大器的增益和稳定性，使晶振电路能够在不同工作条件下都能够正常工作。

总的来说，单片机晶振电路的原理是利用晶体谐振器产生稳定的时钟信号，通过放大器和补偿电路来提高信号的稳定性和可靠性。

在实际应用中，需要根据单片机的工作频率、精度要求和环境条件等因素来选择合适的晶振电路，以确保单片机系统能够正常工作。

同时，在设计和布局电路时，还需要注意地线和电源的布局，减小晶振电路对外部干扰的敏感度，保证系统的稳定性和可靠性。

综上所述，了解单片机晶振电路的原理对于单片机系统的设计和应用至关重要。

只有深入理解晶振电路的工作原理，才能够在实际应用中设计出稳定可靠的单片机系统。

单片机晶振电路原理及作用加片机泵统里都冇品振，在唯片机系统里晶扳柞用非常人「仝程叫品休摭雷磐”他结舎单片机内部电路产生虹片机断需的时钟頗睾，单片机晶抿握供的时钟须率越冉，那么虹片机运行連度就越慣「nut接的一切脐^的执荷割是建上在单片执品振提快的吋种颇那-在通常「仕第件下，普週的屈掠颇睾絶対精度可込百万分之五十.岛耀叫精麼更札冇些品振还可以由孙加电用在一疋范鬧内i可整頻率，祢角用控扳蒲器（此0〉・品振用一种能把电能和机械能相互转牝的晶休在井振的状臺下丁作，以捉供稳定.带确的单般着・耶片机胡丢的作用杲为系统提性基木的时钟借号.通常一牛累统共用一个晶蟲便丁丼部分倪持同山，有些通讥義坯的基颇和射颇圧用不同的厢振，而通过电了调理频率的方法保持同步.晶振通常打锁相环电路配令使冃，以捉供乗統所而的呵钟频净“如果不同于矗统芾要不同烦帝的时對1倩号.可以用耳同一亍品振拥违的不同辘梢环来捉供.下面我就具休的介绍一下靜振的柞用以及曲理，帚振一股采用如阳1B豹电客三端武（考半题）交说等效掘將电閉：实际的阳振交盜等效电路如国止・其中CY是用歳调节扼荡發事.一蝦用变客一械管加上不同的反偏电［R来宴现. 这也是用控作用的机翹；把屈体的筹效电蹄代替晶体后如帼lco苴中 g CL Llr KR是晶体的等效电路“V給提电略讯〉升析整个扼聞樽赂河知’利用S.来改璧锁率虻有限的：决溟振蕩烦率的螯十權路电容C-CbaOtbS三牛电尊帛联后和5并联再利口串联.M氏看出：C1赵札 5麵大，3变化时对整金艳帝电容飾竹用就越小。

因而能“压控联的频率范憎曲超小.实际上，由于魔很小（1E-15量綁，Co不能塔略＜1E12 盘级.几PF几5变大时，降低僧路倾率的件用越来越小，3变水时.升的作用和越来越人」这一方面引超压控特性的非嶷性.压控幣阳越人I非些性就w*3另一方而，分给握摘的应馈电n«b e上的也用）init来越小.毎后导费椁振，通过酣握的原理图你应谟人菊（了解了崩提的和用以及T也过电丁吧。

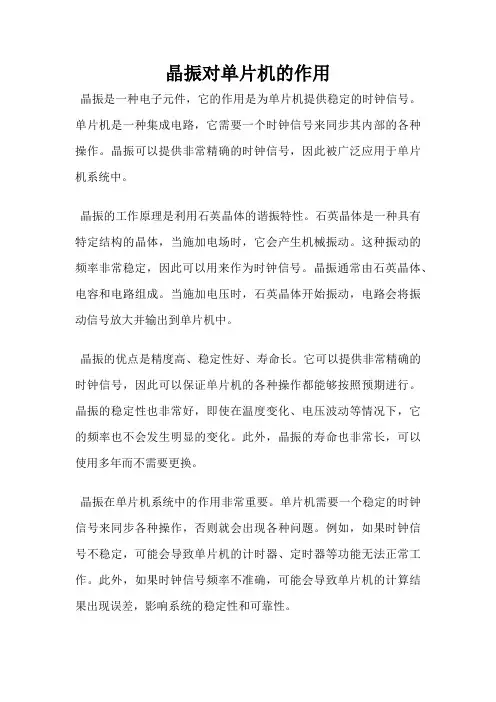

晶振对单片机的作用
晶振是一种电子元件，它的作用是为单片机提供稳定的时钟信号。

单片机是一种集成电路，它需要一个时钟信号来同步其内部的各种操作。

晶振可以提供非常精确的时钟信号，因此被广泛应用于单片机系统中。

晶振的工作原理是利用石英晶体的谐振特性。

石英晶体是一种具有特定结构的晶体，当施加电场时，它会产生机械振动。

这种振动的频率非常稳定，因此可以用来作为时钟信号。

晶振通常由石英晶体、电容和电路组成。

当施加电压时，石英晶体开始振动，电路会将振动信号放大并输出到单片机中。

晶振的优点是精度高、稳定性好、寿命长。

它可以提供非常精确的时钟信号，因此可以保证单片机的各种操作都能够按照预期进行。

晶振的稳定性也非常好，即使在温度变化、电压波动等情况下，它的频率也不会发生明显的变化。

此外，晶振的寿命也非常长，可以使用多年而不需要更换。

晶振在单片机系统中的作用非常重要。

单片机需要一个稳定的时钟信号来同步各种操作，否则就会出现各种问题。

例如，如果时钟信号不稳定，可能会导致单片机的计时器、定时器等功能无法正常工作。

此外，如果时钟信号频率不准确，可能会导致单片机的计算结果出现误差，影响系统的稳定性和可靠性。

晶振是单片机系统中非常重要的一个组成部分。

它可以提供稳定、精确的时钟信号，保证单片机的各种操作都能够按照预期进行。

在设计单片机系统时，需要选择合适的晶振，并合理布局电路，以确保系统的稳定性和可靠性。

单片机的晶振电路在单片机的设计中，晶振电路是一个非常重要的部分。

晶振电路通常用于提供单片机的时钟信号，以保证单片机能够按照预定的频率运行。

本文将介绍晶振电路的基本原理和常见的应用。

一、晶振电路的基本原理晶振电路是由晶体振荡器、电容和电阻等元件组成的。

晶体振荡器是晶振电路的核心部分，它能够将外部的电压信号转换为机械振荡，从而产生稳定的时钟信号。

晶体振荡器通常由晶体谐振器和放大器组成。

晶体谐振器是晶振电路中的关键元件，它能够通过在晶体中引入机械振荡来产生稳定的频率。

晶体谐振器通常由晶体和外部的电容组成，其中晶体的材料和结构决定了它的谐振频率。

晶体谐振器的谐振频率通常在几十千赫兹到几百兆赫兹之间。

放大器是晶体振荡器中的另一个重要组成部分，它能够放大晶体振荡器产生的微弱信号，从而提供足够的输出功率。

放大器通常采用晶体管或场效应管等元件实现。

二、晶振电路的工作原理晶振电路的工作原理可以分为两个阶段：启动阶段和稳定阶段。

在启动阶段，晶振电路需要一些时间来建立起稳定的振荡。

当电源通电后，晶体振荡器开始工作，并产生微弱的振荡信号。

放大器将这个微弱信号放大，并经过反馈电路的作用，使振荡信号逐渐增强。

当振荡信号达到一定的幅值之后，晶体谐振器开始工作，并产生稳定的时钟信号。

在稳定阶段，晶振电路能够以恒定的频率和幅值振荡。

晶体谐振器在外加电场的作用下，通过晶体的压电效应产生机械振荡。

这个机械振荡通过放大器放大后，再次反馈给晶体谐振器，从而保持振荡的稳定性。

三、晶振电路的应用晶振电路在单片机中有着广泛的应用。

它不仅可以提供单片机的时钟信号，还可以用于串行通信、定时测量和数据同步等功能。

在串行通信中，晶振电路可以提供精确的时钟信号，以确保数据的传输准确无误。

在定时测量中，晶振电路可以提供稳定的时钟信号，以实现对时间的精确测量。

在数据同步中，晶振电路可以提供同步的时钟信号，以确保数据的同步传输。

晶振电路还广泛应用于计算机、通信设备、仪器仪表等领域。

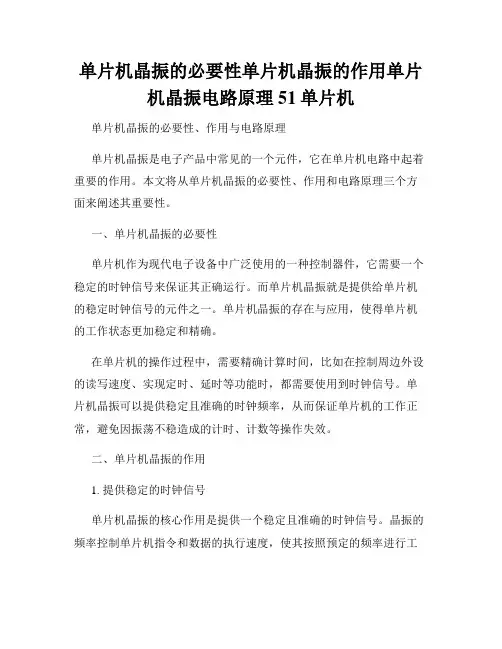

单片机晶振的必要性单片机晶振的作用单片机晶振电路原理51单片机单片机晶振的必要性、作用与电路原理单片机晶振是电子产品中常见的一个元件，它在单片机电路中起着重要的作用。

本文将从单片机晶振的必要性、作用和电路原理三个方面来阐述其重要性。

一、单片机晶振的必要性单片机作为现代电子设备中广泛使用的一种控制器件，它需要一个稳定的时钟信号来保证其正确运行。

而单片机晶振就是提供给单片机的稳定时钟信号的元件之一。

单片机晶振的存在与应用，使得单片机的工作状态更加稳定和精确。

在单片机的操作过程中，需要精确计算时间，比如在控制周边外设的读写速度、实现定时、延时等功能时，都需要使用到时钟信号。

单片机晶振可以提供稳定且准确的时钟频率，从而保证单片机的工作正常，避免因振荡不稳造成的计时、计数等操作失效。

二、单片机晶振的作用1. 提供稳定的时钟信号单片机晶振的核心作用是提供一个稳定且准确的时钟信号。

晶振的频率控制单片机指令和数据的执行速度，使其按照预定的频率进行工作，保证程序运行的正确性。

单片机的计时、计数等各种功能的实现都依赖于晶振提供的时钟信号。

2. 同步与计时控制单片机作为一种控制器件，经常需要与外部设备进行数据传输、通信等操作。

晶振的作用之一就是提供一个统一的时钟信号，使得单片机与外部设备能够同步工作。

同时，晶振还可以用来进行计时控制，以实现一些特定的功能，比如定时器的定时操作。

3. 节约成本与稳定性晶振相对于其他时钟源（如RC振荡器）来说，具有更高的精度和稳定性。

这样一来，在设计单片机电路时，通过选择适当的晶振类型和频率，可以满足不同的应用需求，并减少由于振荡器产生的误差所带来的问题。

因此，使用晶振可以提高系统的稳定性和可靠性，并在一定程度上降低成本。

三、51单片机晶振电路原理51单片机晶振电路是目前应用非常广泛的一种电路设计方案，其主要由晶振元件、电容和电阻构成。

具体的电路原理如下：1. 晶振元件51单片机晶振电路中晶振元件被称为谐振器，常用的有石英晶体和陶瓷晶体。
