(1)数据采集（测任意一个点的坐标）作者：lecerque以拓普康GTS100系列为例开机POWER键→按MENU(菜单) →F1（数据采集）→F1测站设置→F1输入点号。
如1.2.3.4等等→按ANG▼下翻键，当光标下移到“仪高”→按F1输入仪器高度（用5M小卷尺从仪器度盘中心的点往下拉到下对点的距离）如1.3M等，再F4“ENT”回车→之后当弹出“测站点点号：＿＿＿＿＿”的对话框时候，按F3“坐标”，进入输坐标NEZ对话框→依次输入之后F4回车→当弹回“点号.标识符.仪高”对话框时，按F3“记录”→此时有“是”“否”命令时，按F3“是”确认，从而完成设置测站的操作。
F2：后视→后视点.编码.镜高→F1输入→ANG▼下翻键至仪器高→F1输入→F4后视→F3NE/AZ输入后视坐标；此步骤如果内存中以前存有后视点坐标，直接“调用”就行了。
→对准后视点，按F3测量，完成后视点设置，界面弹回→F1:测站设置；F2后视；F3前视/侧视→F3：进入测量前视（也就是碎步点）的测量程序，输入点号，对准前视棱镜直接按F3测量就行；输入坐标就选NE/AZ(2)后房交会(3)免棱镜，及激光，背光。
背光免棱镜激光(4)放样（将图纸上的点放到实地上）开机POWER键→按MENU(菜单) →F3放样，测站设置和后视点设置步骤同“数据采集”输入NEZ坐标→F4回车→当有“镜高”时，按CLR“清除”键，重新输入镜高→F4回车当有“计算”HR= MHD= M角度距离F1 F2按F1 HR: **°**′**″dHR：**°**′**″距离F1此时转动仪器，把dHR：**°**′**″调到0°0′0″,表示放样的方向正确，再锁紧仪器水平制动。
按F1“距离”，对准棱镜测距，再根据测出的距离的差值来指导棱镜员前/后移动，直到dHD这个值为“0”，表示放样的点正确。
备注；“HD”：放样点还差的距离=实际距离-计算的平距“dHR”：准放样点应该转动的水平角=实际角度-计算的水平角HR：样点水平角计算值HD：器到放样点的水平距离的计算值注：其实大部分全站仪数据采集和放样都和上面的步骤差不多，只是操作时候指令不一样罢了，但是方法原理都一样，所以此资料可供大部分用户查阅，参考数据下载（此方法适用于国产苏，北光，南方和其他仪器，但不适用于徕卡，中纬以及拓普康高端仪器数据同步的下载方式）连接好全站仪和电脑→打开传输软件和全站仪→进入全站仪里面设置（找到通讯设置或者叫通讯参数）→设置通讯协议以及波特率一般苏光选Typetwo双向通讯，拓普康选择“无”；波特率为9600，字符效验为8位无效验停止位1比特然后在传输软件里面设置串口和波特率以及其他，如果用户使用连台式机串口线就直接使用COM1；如果使用全站仪直接USB接口连接线，安装此USB线的SETUP 驱动程序→在“我的电脑”属性里面硬件设备管理器的端口查看其使用的端口，假设使用COM4那么软件里面应该设置COM4，但是如果是拓普康传输软件，则必须把COM4在“高级”选项中改成COM1或者COM2，因为拓普康传输软件只可以设别COM1和2的端口→然后再将波特率设置成9600字符8奇偶效验为无停止位1比特也就是说全站仪设置每一项必须与传输软件一样，这样才可以下载上传数据→当设置好之后点击下载，然后全站仪上按“发送”命令→选择要发送的测量数据文件夹→下载完成之后保存→苏光保存时候可以保存为三种格式，拓普康下载完成之后自动有转换菜单，点击确认就可以了，另外如果要DAT格式，苏光COM600传输软件有一种传输软件菜单有转换成CASS坐标的功能，点击之后选择CASS5.X（PC,PA,Y,X,Z），点下面“转换”命令就行了。
拓普康全站仪基本操作(总3页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March拓普康全站仪基本操作一.仪器功能键说明1.键：设置键，可设置仪器显示屏幕照明，倾斜补偿器. 温度.气压.棱镜常数。
2.ㄥ键为坐标测量，建立好测站，后视设置，进行后视测量确认，完成后可直接测量棱镜所在位置的三维坐标。
3.MENU 键：为菜单键，功能有数据采集，放样，存储管理，测量程序，等均由此键查出。
4.为距离测量键，望远镜瞄准棱镜后，按此键可直接测量出此点的平距，斜距，或进行距离放样。
5.ANG键为角度测量键，全站仪在角度测量模式下，使用方法与电子经纬仪相同。
注：仪器开机界面一般为角度测量界面。
6.ESC键：为返回键，返回上一步。
7.ENT键：为回车键，“确认键”二.全站仪放样在作业区内选通视良好的二个坐标点作为测站点，设立测站架设仪器，在仪器上设置测站点坐标，仪器高度。
另外一人架设棱镜，调整整平后，用对讲机向测站人汇报棱镜高度。
测站操作人员设置后坐标及棱镜高度，瞄准后视棱镜，进行坐标定向。
完成后，仪器返回到坐标测量界面，反测后视坐标，确认定向正确后，开始放样。
1.坐标放样：设置测站，后视，坐标定向完成后，安MENU键，看屏幕显示找到坐标放样界面，按ENT确认，先输入A（X）坐标值，再输B（Y）坐标值，完成后按ENT 确认，仪器自动进行内业计算，并显示方位角度差和距离差，松开仪器制动，慢慢转到仪器使角度差接近0度，后拧紧制动，采用微动螺旋调整到角度归零，按仪器屏幕上距离下方的按键，进行距离放样，指挥棱镜移动到望远镜的视线上，测量距离，如果为负数棱镜应向远离仪器移动，如果为正数棱镜应向仪器跟前移动，直到距离与内业计算数值相符，则棱镜所在的位置就是放样的坐标点位置。
此点放样完成，检核，返回到坐标测量界面，测量此点坐标，与放样点坐标对比，有无误差，无误差说明放样正确，否则必须重放。
拓普康GTS-310、330 系列全站仪操作指南一、普通测量不利用仪器内存管理数据，但可用电子手簿采集及计算。
1、角度测量（略）2、距离测量①按[ ◢]键进入测距状态②F3 （S/A）常数或检测信号功能－→F3 （T-P）温度气压输入③F1 输入温度气压－→F4 （ENT ）认可－→按[ ESC ]键返回④F1 测距，用[ ◢]键可切换平距、斜距3、坐标测量①按[ ANG ]键进入角度测量状态②望远镜照准后视方向③F3 （置盘）配置水平角度－→输入后视方位角④按[ ∟]键进入坐标测量状态⑤气象改正（同测距②～③）⑥F4 （P1 ↓）翻页－→F3 （测站）输入当前点坐标设置⑦坐标输入－→F4 （ENT）认可⑧F4 （P1 ↓）翻页－→F2 仪器高输入⑨F4 （P1 ↓）翻页－→F1 棱镜高输入⑩照准待测点棱镜－→F1 （MEAS ）测坐标二、标准程序测量用程序方法测量，并保存和管理测量数据。
1、碎步测量（数据采集）①气象改正（同测距②～③）②[ MENU ] －→F1 （数据采集）进入测量作业状态③选择或建立某个文件（F1 输入新的、F2 显示原有、F4 确定）④F1 （测站点）－→直接F4 （测站）－→F2 （调用）或：－→F3 座标（NEZ ）－→输入－→F4 认可⑤[▼ANG ]移动光标－→仪高（INS.HT ）－→输入⑥屏幕提示>记录？[ YES ] [ NO ]－→F3 认可存储后自动返回⑦F2 （后视）－→直接F4 （后视）－→F3 （坐标或方位）－→输入坐标或：－→F3 角度（AZ ）－→直接输入已知方位角－→F4 认可⑧[▼ANG ]移动光标－→R.HT （棱镜高）⑨{ 很关键！} 望远镜照准后视方向－→F3 （测量）－→测量角度（后视的目的就达到了）⑩F3 （前视碎步）－→输入PT# （点号）、R.HT （棱镜高）望远镜照准碎步点－→F3 （测量）－→选择碎步测量内容点号自动增加。
拓普康全站仪使用指南一、引言拓普康全站仪是一种用于测量和记录地面上各个点的坐标、高程和方位角的仪器。
它具有高精度、高效率和多功能等特点，被广泛应用于土地测量、建筑工程、道路施工等领域。
本文档将介绍拓普康全站仪的基本使用方法和注意事项。
二、产品概述拓普康全站仪由主机、测量杆、三脚架和数据采集器等组成。
主机是仪器的核心部分，拥有观测、存储和计算数据的功能。
测量杆用于在地面上测量点的坐标和高程。
三脚架则起到支撑和稳定的作用。
数据采集器用于将测量结果存储和传输到计算机或移动设备上。
三、仪器设置在开始测量之前，首先需要进行一些基本的仪器设置。
第一步是安装三脚架，确保仪器放置在平稳的地面上，并紧固好螺栓。
第二步是调整测量杆的高度，使其与仪器达到水平。
第三步是打开主机，进行校准和设置。
四、测量操作1. 坐标测量坐标测量是全站仪的基本功能之一。
在进行坐标测量之前，需要将测量杆放置在待测点上，并通过主机进行观测。
在观测过程中，应保持测量杆的稳定，并在主机上记录测量结果。
2. 高程测量高程测量是另一个重要的功能。
通过调整测量杆的长度，可以测量不同点的高程差。
在进行高程测量时，应注意测量杆的水平和垂直角度，以确保测量结果的准确性。
3. 方位角测量方位角测量用于确定点与参考方向之间的夹角。
在进行方位角测量时，应选择一个合适的参考方向，并通过测量杆上的角度标尺进行观测。
同时，还需要调整测量杆的位置和角度，以确保测量结果的精确性。
五、数据处理测量完成后，可以通过数据采集器将测量结果传输到计算机或移动设备上进行进一步处理。
在数据处理过程中，可以对坐标、高程和方位角等数据进行计算、分析和绘图，以满足不同的测量需求。
六、注意事项1. 在使用全站仪进行测量时，应选择合适的天气条件。
避免在强风、雨雪或浓雾等恶劣天气下使用，以免影响测量结果的准确性。
2. 在移动仪器或更改测量点时，应注意保持仪器的稳定性。
避免与仪器碰撞或摔落，以免损坏仪器或影响测量结果。
拓普康全站仪使用方法
1. 准备工作：首先需要准确的找到拓普康全站仪需要进行测量的地点，并且准备好需要进行测量的设备和工具。
2. 建立水平基准点：使用拓普康全站仪测量前，需要先建立水平基准点。
具体方法是先确定一个高程点，将全站仪放在该点上，使用自动水平校准仪将全站仪调整为水平状态。
3. 设置仪器参数：打开全站仪电源，进入设置菜单，设置测量模式、坐标系、测点编号等参数。
4. 测量控制点：打开全站仪测量模式，先测量参考控制点的坐标和高程，用于测量后对测量数据进行校正。
5. 测量目标点：选择目标点进行测量，在全站仪上进行目标点定位，并进行坐标和高程测量。
6. 生成测量数据：将测量数据保存在全站仪储存卡中，或通过数据线连接电脑将数据导入计算机。
7. 数据处理：通过计算机软件进行数据处理，生成测量结果。
8. 校验测量结果：对测量结果进行校验和比较，确保测量精度符合要求。
9. 生成报告：根据测量数据和结果生成报告，并提供给测量工程师或客户。
关于GTS-330文本文件类坐标数据的上装
1、准备工作：
（1） 已知文本文件（坐标文件）如：test.txt
1,100.000,200.000,30.000
2,400.000,500.000,60.000
注意：坐标的格式是：点号,E坐标(东坐标),N坐标(北坐标),高程（2）全站仪的通讯参数设置好。
2、全站仪操作：
进入“MENU”菜单→存储管理→数据通讯→接收数据→坐标数据→输入接收的坐标文件名，点击“是”等待数据接收。
3、PC机操作：
（1）运行“T-COM”通讯软件，进入主菜单，
点击图标（上装坐标数据到GTS-200/300/GPT-1000），将通讯参数与全站仪上通讯参数设置一致（要确保），并在“读取文本文件”前方框内划“√”。
点击“开始”，选择已知的文本文件（如test.txt），在“点属性”界面不做任何输入，点“确定”即开始自动传输。
（2） 退出T-COM，选择不保存（NO）即可。
（注：本方法适应GTS-330/330W/330N/100N/GTP-3000/3000N/3000LN）
拓普康（中国）技术中心。

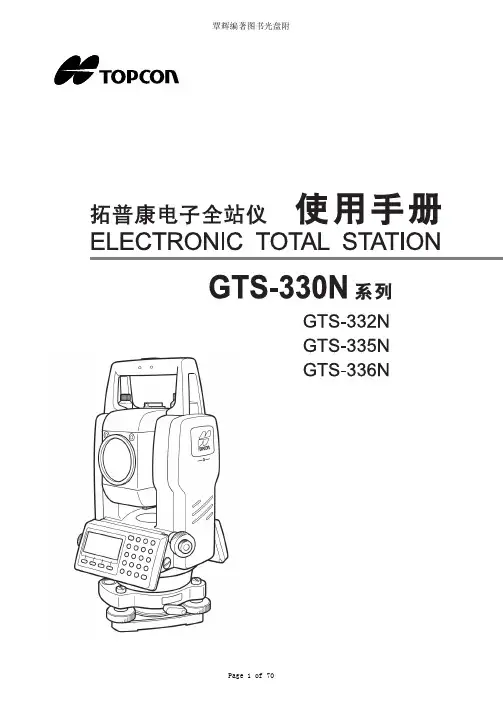

覃辉编著图书光盘附Page 1 of 70覃辉编著图书光盘附Page 2 of 701覃辉编著图书光盘附2Page 3 of 70覃辉编著图书光盘附Page 4 of 703覃辉编著图书光盘附4Page 5 of 70覃辉编著图书光盘附Page 6 of 705覃辉编著图书光盘附6Page 7 of 70覃辉编著图书光盘附Page 8 of 707覃辉编著图书光盘附8Page 9 of 70覃辉编著图书光盘附Page 10 of 709覃辉编著图书光盘附(GTS-332N/335N)10Page 11 of 70覃辉编著图书光盘附Page 12 of 7011覃辉编著图书光盘附/ ///// //12Page 13 of 70覃辉编著图书光盘附13Page 14 of 70覃辉编著图书光盘附/ // ///// / // ////14Page 15 of 70覃辉编著图书光盘附/ ////1.5/ / /Page 16 of 7015覃辉编著图书光盘附/16Page 17 of 70覃辉编著图书光盘附--Page 18 of 7017覃辉编著图书光盘附--18Page 19 of 70覃辉编著图书光盘附/Page 20 of 7019覃辉编著图书光盘附20Page 21 of 70覃辉编著图书光盘附Page 22 of 7021覃辉编著图书光盘附-/22Page 23 of 70覃辉编著图书光盘附------/Page 24 of 7023覃辉编著图书光盘附---24Page 25 of 70覃辉编著图书光盘附--Page 26 of 7025覃辉编著图书光盘附--- ---/26Page 27 of 70覃辉编著图书光盘附///-///--- ---Page 28 of 7027覃辉编著图书光盘附--- ----- ---28Page 29 of 70覃辉编著图书光盘附------------Page 30 of 7029覃辉编著图书光盘附--- ----/---/ ---30Page 31 of 70覃辉编著图书光盘附/-/-/Page 32 of 7031覃辉编著图书光盘附/////32Page 33 of 70覃辉编著图书光盘附/-///Page 34 of 7033覃辉编著图书光盘附/// // // // ///// / //34Page 35 of 70覃辉编著图书光盘附/ / /---------------//Page 36 of 7035覃辉编著图书光盘附/ // ---// ///------36Page 37 of 70覃辉编著图书光盘附// // /- - - ------Page 38 of 7037覃辉编著图书光盘附---------------------------------------------38Page 39 of 70覃辉编著图书光盘附/ //---------------Page 40 of 7039覃辉编著图书光盘附------------ --- --------- ------------40Page 41 of 70覃辉编著图书光盘附/ // /------------------Page 42 of 7041覃辉编著图书光盘附42Page 43 of 70覃辉编著图书光盘附/ // //Page 44 of 7043覃辉编著图书光盘附------------------------------------44Page 45 of 70覃辉编著图书光盘附//Page 46 of 7045覃辉编著图书光盘附////46Page 47 of 70覃辉编著图书光盘附//Page 48 of 7047覃辉编著图书光盘附// // /48Page 49 of 70覃辉编著图书光盘附///---Page 50 of 7049。
拓普康脉冲全站仪简明操作流程⒈全站仪操作基本知识1.1显示符号显示内容显示内容V% 垂直角（坡度显示） E 东向坐标HR 水平角（右角）Z 高程HL 水平角（左角）* EDM（电子测距）正在进行HD 水平距离m 以米为单位VD 高差 f 以英尺/英尺与英寸为单位SD 倾斜Np 切换棱镜/无棱镜模式N 北向坐标※激光发射标志1.2操作键说明键名称功能★星键星键模式用于如下项目的设臵或显示：⒈显示对比度⒉十字丝照明⒊背景光⒋倾斜改正⒌定线点指示器⒍设臵音响模式↑坐标测量键坐标测量模式⊿距离测量键距离测量模式ANG 角度测量键角度测量模式POWER 电源键电源开关MENU 菜单键在菜单模式和正常测量模式之间切换，在菜单模式下可设臵应用测量与照明调节、仪器系统误差改正ESC 退出键⒈返回测量模式或上一层模式⒉从正常测量模式直接进入数据采集模式或放样模式⒊也可用作为正常测量模式下的记录键ENT 确认输入键在输入值末尾按此键F1～F4 软键(功能键) 对应于显示的软键功能信息▲▼方向箭头键⒈移动光标或选择备选项⒉用于调节显示屏对比度或十字丝照明亮度1.3功能键(软键信息显示在屏幕的最底行，各软键的功能见相应的显示信息，P1,P2,P3为翻页键)V：90°10′20〞HR：120°30′40〞臵零锁定臵盘P1↓倾斜复测V% P2↓H-蜂鸣R/L 竖角P3↓[F1] [F2] [F3] [F4]HR：120°30′40〞HR﹡[r] ＜＜mVD：m测量模式NP/P P1↓偏心放样S/A P2↓----- m/f/i ----- P3↓[F1] [F2] [F3] [F4]N：123.456 mE：34.567 mZ：78.912 m测量模式NP/P P1↓镜高仪高测站P2↓偏心m/f/i S/A P3↓角度测量模式距离测量模式坐标测量模式角度测量模式页次软键显示符号功能1 F1 臵零水平角臵0°00′00〞F2 锁定水平角读数锁定F3 臵盘通过键盘输入数字设臵水平角F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 倾斜设臵倾斜改正开或关，若选择开，则显示倾斜改正值F2 复测角度重复测量模式F3 V% 垂直角百分比坡度（%）显示F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1 H-蜂鸣仪器每转动水平角90°是否要发出蜂鸣声的设臵F2 R/L 水平角（右/左）计数方向的转换F3 竖角垂直角显示格式（高度角/天顶角）的切换F4 P3↓显示第1页软键功能（显示下一页软键功能）距离测量模式页次软键显示符号功能1 F1 测量启动测量F2 模式设臵测距模式，精测/粗测/跟踪F3 NP/P 无/有棱镜模式切换F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 偏心偏心测量模式F2 放样放样测量模式F3 S/A 设臵音响模式，大气改正设臵等F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1F2 m/f/i 米—英尺或者英尺—英寸单位的变换F3F4 P3↓显示第1页软键功能（显示下一页软键功能）坐标测量模式页次软键显示符号功能1 F1 测量开始测量F2 模式设臵测距模式，精测/粗测/跟踪F3 NP/P 无/有棱镜模式切换F4 P1↓显示第2页软键功能（显示下一页软键功能）2 F1 镜高输入棱镜高F2 仪高输入仪器高F3 测站输入测站点（仪器站）坐标F4 P2↓显示第3页软键功能（显示下一页软键功能）3 F1 偏心偏心测量模式F2 m/f/i 米—英尺或者英尺—英寸单位的变换F3 S/A 设臵音响模式，大气改正设臵等F4 P3↓显示第1页软键功能（显示下一页软键功能）1.4字母数字输入方法(如仪器高、棱镜高、测站点、后视点和坐标数值等字母数字的输入)[F1] [F2] [F3] [F4]点号→标识符：仪高：1234 5678 90.—[ENT]ABCD EFGH IJKL [ENT]⒈用上下键将箭头移到待输入的条目上。
拓普康全站仪操作一、仪器准备1.打开全站仪的电源并进行自检。
2.检查仪器附件是否齐全，确保存储卡、电池、蓝牙等配件安装完好。
二、选择合适的工作模式根据实际需求选择仪器的工作模式，包括测量坐标、高程、方位角等。
在选择相应的模式前，需要设置工作的坐标系统和高程基准。
三、设置目标1.设置测量目标点。
2.使用架设铁路或准网绳等方式悬挂反射棱镜，确保其稳定性。
四、建立初始测站1.找到一个较高、较稳定的位置设置初始测站。
2.将全站仪放置在三脚架上，并调整水平仪水平。
五、测量目标点的坐标1.对准目标点，使其在十字线的交点处。
2.按下观测键，全站仪会自动旋转并测量目标点的坐标。
3.测量完毕后，全站仪会自动计算出目标点的X、Y、Z坐标值。
六、测量目标点的高程1.将全站仪的望远镜对准目标点上的反射棱镜。
2.按下高差键，全站仪会自动测量目标点的高程。
3.测量完毕后，全站仪会自动计算出目标点的高程值。
七、测量目标点的方位角1.将全站仪的望远镜对准目标点上的反射棱镜。
2.按下方位角键，全站仪会自动测量目标点的方位角。
3.测量完毕后，全站仪会自动计算出目标点的方位角值。
八、存储数据1.在测量完成后，按下存储键将数据保存到存储卡中。
2.可以通过USB接口将数据传输到电脑上进行后续处理。
九、注意事项1.在使用全站仪前，需要进行校正，以确保其精度和准确性。
2.操作全站仪时，应避免长时间暴露在阳光直射的环境中，以免影响测量结果。
3.全站仪是精密仪器，使用时应避免碰撞和摔落，以免损坏。
4.在测量之前，应先确认目标点的反射棱镜是否能正常反射信号，以免影响测量结果。
5.使用全站仪时，要注意保持仪器和反射棱镜之间的一定距离，以免产生遮挡和干扰。
6.在进行测量时，要保持仪器和反射棱镜之间的视线畅通，以获得准确的测量结果。
GTS100系列、330系列操作指南测量前准备:按POWER键开机.按仪器键盘上的☆键→按F4键（进入棱镜常数和温度、气压的改正）→按F1（输入棱镜常数）回车，按F3（输入温度和气压）回车。
设置完毕后按键盘上的ESC键退出。
备注：在进行距离和坐标测量时一定要进行此项操作。
数据采集操作步骤：按键盘上的“MENU”菜单键→进入菜单界面按F1（数据采集）→新建一个文件（或按调用，调用出已经存在的文件）输入文件名后按回车→进入数据采集菜单→按F1（测站点输入）→输入测站点点号→按键盘上的下箭头→仪高（输入仪器高度，仪高通过钢卷尺从仪器中心点到控制点的斜距）→按F4键（测站）→按F3（坐标）→按F1输入X，Y，Z坐标值→回车→按键盘F3键（记录测站点。
仪器每次默认的是上一次关机是的测站点，所以必须重新记录）。
设置好测站点，仪器自动返回到数据采集菜单。
按F2（后视设置）→输入后视点号→按键盘上的下箭头到镜高，输入棱镜高度→回车，按F4后视→这时将仪器瞄准后视点，制动住→按F3键（NE/AZ）→输入后视点坐标→回车。
再按F3（测量），完毕后自动转换到“数据采集”。
按F3（前视/侧视）进行坐标测量→输入测点点号、棱镜高→瞄准待测点棱镜→按F4同前→仪器将数据采集并存储，点号自动跳到下一点。
放样操作步骤：按键盘上的“MENU”菜单键→进入菜单界面按F2（放样）→新建一个文件（或按调用，调用出已经存在的文件）输入文件名后按回车→进入放样菜单→按F1（测站点输入）→按F3（坐标）→按F1输入X，Y，Z坐标值→回车（或者按F2调用找出已知点）→输入仪器高按F4→回车。
设置好测站点，仪器自动返回到放样菜单。
按F2后视→按F3（NE/AZ）→输入后视点坐标→回车，此时仪器自动算出后视方位角度，瞄准后视点制动住按F3是。
这样后视点就设置完毕，仪器自动跳回放样菜单。
按F3放样→按F3坐标，（或者按F2从文件中调出已知放样点）输入放样点坐标→输入棱镜高→按F1角度将dHR（方位角度差）转到0度0分0秒，将仪器制动住。
拓普康全站仪野外测点操作说明
一、坐标输入
1.开机后按MENU键.
屏幕显示:
2.按F3[储存管理]
3.按F4[P1]翻页
4.按F1[输入坐标]
屏幕显示:
5.按F1[输入]
屏幕显示:
[ALP] 字母数字转换键(输入字母状态)
[SPC]
[CLR] 回退键
[ENT] 回车键
6.输入文件名如:10.02,按F4[ENT]回车
屏幕显示:
7.按F1[输入]
8.按F1[输入]
屏幕显示:
9.依次输入坐标数据,所有坐标数据输入完毕后按右边的菜单[ESC]退出.
二、数据采集
1.按MENU键
2.按F1[数据采集]
3.按F1输入文件名后按F4回车
4.按F1[测站点输入]
标识符可以不用输.
5.各项输入完后按F3[记录]
屏幕显示:
6.按F2[后视]
编码可以不用输.
7.各项输入完后按F3[测量]
屏幕显示:
8.把仪器照准定向点按F1[角度],定向完毕.
屏幕显示:
8.按F3[前视/侧视]开始采集数据.
屏幕显示:
9.依次输入点号、编码、镜高再按F3[测量]
10.点号自动累加可以不用输入,编码和棱镜高如有变动依次修改, 修改完后测下一个点按F4[同前]……。
