邮件分拣PLC控制系统设计 (1)

plc课程设计邮件分拣系统一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理和工作机制，掌握其在工业自动化中的应用。

2. 学生能够掌握邮件分拣系统的基本构成和工作流程，理解PLC在其中的作用。

3. 学生能够学会使用PLC编程软件进行基本的编程操作，实现对邮件分拣系统的控制。

技能目标：1. 学生能够运用所学的PLC知识，设计并实现一个简单的邮件分拣系统。

2. 学生能够通过PLC编程解决实际问题，提高观察、分析、解决问题的能力。

3. 学生能够培养团队协作和沟通能力，通过小组合作完成邮件分拣系统的设计与调试。

情感态度价值观目标：1. 学生能够认识到PLC技术在工业自动化中的重要性，激发对自动化技术的兴趣和热情。

2. 学生能够通过课程学习，培养认真负责、严谨细致的学习态度，提高自我管理和自律能力。

3. 学生能够树立创新意识，勇于尝试新方法，培养解决实际问题的自信心。

课程性质：本课程属于实践性较强的课程，结合理论知识与实际操作，培养学生运用PLC技术解决实际问题的能力。

学生特点：学生处于高年级阶段，已具备一定的PLC基础知识和实践操作能力，具有一定的自主学习能力和团队合作精神。

教学要求：教师应注重理论与实践相结合，引导学生通过实际操作掌握PLC技术，关注学生的个体差异，提高学生的动手能力和创新能力。

同时，注重培养学生的团队协作和沟通能力，提高学生的综合素质。

通过课程目标的分解，为教学设计和评估提供明确的方向。

二、教学内容1. 理论知识：- PLC基本原理及工作机制- 邮件分拣系统的工作原理与构成- PLC编程软件的使用方法- 传感器与执行器的原理与应用2. 实践操作：- PLC编程与调试- 邮件分拣系统的设计与搭建- 系统故障分析与排除- 小组项目：设计并实现一个简单的邮件分拣系统教学大纲安排：第一周：PLC基本原理及工作机制，邮件分拣系统概述第二周：PLC编程软件的使用方法，传感器与执行器的原理第三周：邮件分拣系统设计与编程，小组项目启动第四周：邮件分拣系统搭建与调试，故障分析与排除第五周：小组项目展示与评价，总结与反思教学内容与教材关联性：本教学内容与教材《PLC原理与应用》第3章“PLC控制系统设计”和第4章“PLC控制系统应用”相关，结合教材内容，使学生在掌握理论知识的基础上，通过实践操作，学会设计并实现邮件分拣系统。

邮件分拣机的PLC控制设计摘要：近年来，随着我国经济的发展和社会的进步，邮政事业得到了空前发展。

邮政通信网的技术含量不断增加，技术装备水平也在不断的提高，邮件处理已基本实现机械化，并且朝着自动化的方向迈进。

为此，本文介绍了一种利用PLC 控制的自动分拣系统，它不仅可以降低人工拣取、搬运的劳动强度，提高劳动生产率，降低成本，还具有较高的可靠性和安全性。

关键字：PLC控制技术，邮件分拣系统引言本文介绍了用PLC控制技术实现的邮件分拣系统。

分析了邮件处理自动化的实现方法和工艺流程，对设计邮件自动化设备有一定的参考价值。

利用PLC 内部的指令实现邮件系统的处理技术，无需硬件的额外投资即可明显提高邮件分拣效率。

最初的分拣系统是完全基于人力的作业系统，通过人工搜索、搬运来完成货物的提取。

这种分拣系统的作业效率低下，无法满足现代化物流配送对速度和准确性的高要求。

随着科学技术的飞速发展．分拣系统中开始运用各种各样的自动化机械设备．计算机控制技术和信息技术成为信息传递和处理的重要手段。

机械化、自动化、智能化成为现代分拣系统的主要特点与发展趋势。

近年来，随着我国经济的发展和社会的进步，邮政事业得到了空前发展。

邮政通信网的技术含量不断增加，技术装备水平也在不断的提高，邮件处理已基本实现机械化，并且朝着自动化的方向迈进。

为此，本文介绍了一种利用PLC控制的自动分拣系统，它不仅可以降低人工拣取、搬运的劳动强度，提高劳动生产率，降低成本，还具有较高的可靠性和安全性。

1 邮件分拣机的控制要求按下启动按钮后，电动机M5运行，绿灯L2亮，传送带运转，表示可以进邮件。

S1～S6为检测邮件的接近开关，当接近开关S1为ON时表示邮件分拣机检测到有邮件到来。

从拨码器拨入BCD码模拟邮件的邮政编码，分别以1、2，3、4、5代表北京、上海、天津、重庆、沈阳5个城市的邮政编码，即正常的邮政编码值为1、2、3、4、5。

若非此5个数，则红L1闪烁表示出错，电动机M5停止，需按下启动按钮后才能重新运行。

基于某PLC的自动控制分拣系统的设计自动控制分拣系统是现代物流仓储行业非常重要的一环，它能够提高分拣的效率和准确性，降低分拣过程中的人为错误率，减少人力成本。

本文将基于PLC来设计一个自动控制分拣系统。

该系统的主要功能是将不同种类的货物根据事先设定的规则自动进行分拣，并将其送到相应的目的地或存储区域。

系统包括输入设备、PLC、执行机构和输出设备四个主要部分。

1.输入设备：将待分拣的货物信息输入到系统中。

例如，可以使用条形码扫描设备将货物的条形码信息输入到PLC。

2.PLC：作为系统的核心控制设备，负责接收输入的货物信息，并根据事先设定的规则进行分拣指令的生成。

PLC还可以接收其他传感器中的信息，如输送机上的检测装置，以确保分拣过程的准确性。

3.执行机构：根据PLC生成的指令，将货物送到相应的目的地。

执行机构可以是机械臂、输送带或滑道等。

这些设备需要与PLC进行通信，接收和执行PLC的指令。

4.输出设备：该设备用于输出分拣结果。

例如，可以使用LED显示屏或打印机来显示或打印分拣结果，以供操作员查看。

在设计该自动控制分拣系统时，首先需要进行需求分析和系统功能分析，确定具体的分拣规则和分拣目的地。

然后，根据这些规则和目的地，编写PLC的程序，实现分拣系统的自动控制。

在编写PLC程序时，需要考虑到各种情况，例如货物种类的多样性、货物尺寸的不同、运输速度的变化等。

接下来，需要选择适合的执行机构。

根据不同的需求，可以选择机械臂、输送带或滑道等设备。

这些设备需要与PLC进行连锁操作，以确保分拣的准确性和效率。

最后，在实际应用中，需要对系统进行测试和调试。

这包括验证系统是否能够按照设计的规则进行分拣，以及是否能够正常运行。

在测试和调试过程中，可能会遇到一些问题，例如分拣错误、传感器故障等，需要及时解决和修复。

总之，基于PLC的自动控制分拣系统的设计需要从需求分析、PLC编程、执行机构选择和测试调试等多个方面考虑。

课程设计任务书机械工程学院系班学生课程设计课题：邮件分拣机的PLC控制一、课程设计工作日自 2010 年 6 月 15 日至 2010 年 6 月 25 日二、同组学生：三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时间、主要参考资料等）：1、邮件分拣机简介邮件分拣机是邮政系统用于对寄往各地的邮件进行快速分拣的设备，它主要由邮件编码识别传感器、邮件传送带拖动电动机、与拖动电动机同轴的旋转脉冲发生器、邮件分拣装置和邮件收信箱组成。

它通过传感器识别各地不同的邮政编码，用传送带将邮件传送到各个邮件收集箱位置分拣。

传送带由电动机拖动，不同地方的邮件在传送带上传送的距离由与电动机同轴连接的旋转编码器发出的脉冲数决定，传送到位后，由邮件分拣装置将邮件分拣到邮件收集箱。

由于用旋转编码器脉冲进行传送距离的定位，所以能保证邮件精确运送到位。

2、邮件分拣机的控制要求邮件分拣机实训模块的控制要求如下：1)机器由按钮作起动与停止控制，起动后，绿灯发光；各元件应处于复位位置，此时可用拨码开关设定不同地方的邮政编码。

2)用按钮S1发出的信号来确定邮件编码已被检测，按下S1后（表示邮件已检测），传送带电动机运转，旋转脉冲发生器（BV）发出高速脉冲，此时绿灯熄灭，红灯发光，表示正在传送邮件，暂定检测。

3)用BV发出的高速脉冲数量来确定邮件传送的距离，高速脉冲数量应按不同的邮政编码设定，以保证将邮件传送到指定的分拣位置。

邮件送到定位置后，该位置的分拣装置指示灯发光。

4)设邮件分拣时间为2S，完成分拣后红灯熄灭，绿灯发光，机器等待邮件检测。

5)当从检测到不符合指定邮政编码的数值时，红灯闪烁，表示邮编有错，红灯闪烁5S熄灭。

3．设计任务1) 根据控制要求，进行邮件分拣机的PLC I/O分配与接线。

2) 根据控制要求，编制机床控制PLC应用程序，有条件可以利用模拟开关板调试程序，模拟运行。

3) 编写设计说明书，内容包括：①设计过程和有关说明。

课程设计任务书一、基本情况学时：1周学分：1学分适应班级：二、课程设计的意义、性质、目标、要求1．意义课程设计是PLC课程教学的最后一个环节，是对学生进行全面的系统的训练。

进行课程设计可以让学生把学过的比较零碎的知识系统化，真正的能够把学过的知识落到实处，能够开发简单的系统，也进一步激发了学生再深一步学习的热情，因此课程设计是必不少的，是非常必要的。

2．性质课程设计是提高学生PLC技术应用能力以及文字总结能力的综合训练环节，是配合PLC课程内容掌握、应用得的专门性实践类课程。

3．目标通过典型实际问题的实际，训练学生的软硬件的综合设计、调试能力以及文字组织能力，建立系统设计概念，加强工程应用思维方式的训练，同时对教学内容做一定的扩充。

4．要求（1）课程设计的基本要求PLC课程设计的主要内容包括：理论设计与撰写设计报告等。

其中理论设计又包括选择总体方案，硬件系统设计、软件系统设计；硬件设计包括单元电路，选择元器件及计算参数等；软件设计包括模块化层次结构图，程序流程图。

程序设计是课程设计的关键环节，通过进一步完善程序设计，使之达到课题所要求的指标。

课程设计的最后要求是写出设计总结报告，把设计内容进行全面的总结，若有实践条件，把实践内容上升到理论高度。

（2）课程设计的教学要求PLC课程设计的教学采用相对集中的方式进行，以班为单位全班学生集中到设计室进行。

做到实训教学课堂化，严格考勤制度，在实训期间（一周）累计旷课达到6节以上，或者迟到、早退累计达到8次以上的学生，该课程考核按不及格处理。

在实训期间需要外出查找资料，必须在指定的时间内方可外出。

课程设计的任务相对分散，每3—5名学生组成一个小组，完成一个课题的设计。

小组成员既有分工、又要协作，同一小组的成员之间可以相互探讨、协商，可以互相借鉴或参考别人的设计方法和经验。

但每个学生必须单独完成设计任务，要有完整的设计资料，独立撰写设计报告，设计报告雷同率超过50%的课程设计考核按不及格处理。

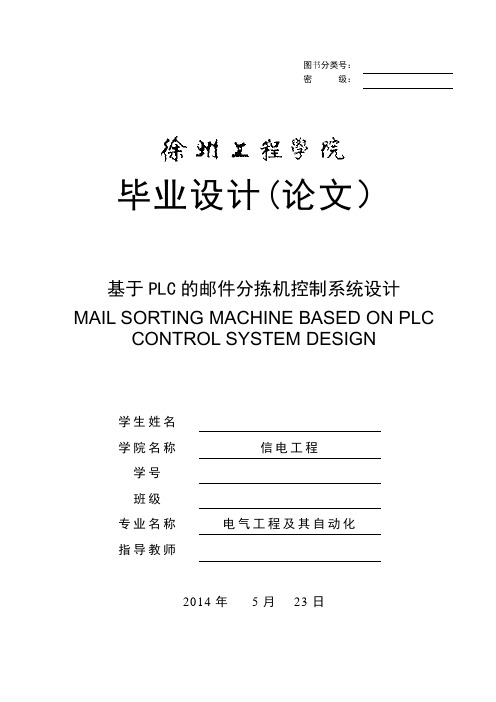

图书分类号：密级：毕业设计(论文）基于PLC的邮件分拣机控制系统设计MAIL SORTING MACHINE BASED ON PLC CONTROL SYSTEM DESIGN学生姓名学院名称信电工程学号班级专业名称电气工程及其自动化指导教师2014年5月23日徐州工程学院学位论文原创性声明本人郑重声明: 所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果.除文中已经注明引用或参考的内容外,本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注.本人完全意识到本声明的法律结果由本人承担。

论文作者签名：日期：年月日徐州工程学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定,即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。

徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。

徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索,可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

论文作者签名：导师签名：日期：年月日日期：年月日摘要本论文利用PLC对分拣系统进行控制设计，摆脱了使用继电器进行分拣的系统，缺乏较好的稳定性，适应性不够强，且不能满足特殊的控制要求等缺陷，实现了对邮件进行自动分拣的主要目标。

本论文充分利用了可编程逻辑控制器的优秀性能,设计出了具有运行稳定、故障率低等优势的系统.本论文首先介绍了论文题目的起源及其背景资料、订立的系统实施方案、设计思想和合理性推断;随后对系统开始进行硬件选型、硬件电路设计，软件程序设计,并绘制了梯形图；接下来又对系统进行调试以确定其可行性,然后利用MCGS组态软件对整个系统进行组态仿真；最后，本论文对全部的设计内容和结果进行总结陈述。

基于plc货物分拣控制系统设计一、引言随着物流行业的迅速发展和电子商务的兴起，货物分拣成为了现代物流仓储中不可或缺的环节。

为了提高分拣效率和减少人工成本，基于PLC（可编程逻辑控制器）的货物分拣控制系统应运而生。

本文将详细介绍基于PLC的货物分拣控制系统设计，包括系统架构、硬件设计、软件编程以及性能优化等方面。

二、系统架构基于PLC的货物分拣控制系统主要由传感器、执行机构、PLC控制器和人机界面组成。

传感器用于检测货物的位置和状态，执行机构用于将货物从起始位置移动到目标位置，PLC控制器则负责接收传感器信号并根据预设逻辑进行相应的控制，人机界面则用于用户与系统之间进行交互。

三、硬件设计1. 传感器选择：根据不同场景需求选择合适的传感器。

常用的传感器包括光电开关（用于检测货物到达与离开），接近开关（用于检测起始位置和目标位置），以及重量传感器（用于货物重量检测）等。

2. 执行机构设计：根据货物的特性和分拣需求选择合适的执行机构。

常用的执行机构包括气动装置（用于推动货物移动）、电机（用于驱动传送带）、电磁阀（用于控制气动装置）等。

3. PLC控制器选择：根据实际需求选择合适的PLC控制器。

常见的PLC控制器品牌有西门子、施耐德、欧姆龙等，根据系统规模和性能要求选择合适的型号。

四、软件编程PLC货物分拣控制系统的软件编程是整个系统设计中最关键和复杂的部分。

软件编程主要包括以下几个方面：1. 传感器信号处理：PLC通过读取传感器信号来获取货物位置和状态信息，根据不同传感器信号进行相应处理，例如判断货物是否到达目标位置。

2. 逻辑控制设计：根据实际需求设计合理的逻辑控制程序，包括判断货物目标位置、确定执行机构操作方式等。

通过使用不同指令和函数来实现逻辑判断、循环操作等功能。

3. 通信与数据交互：与其他系统进行数据交互是现代物流仓储中的常见需求。

通过使用PLC自带的通信接口或者外部通信模块，实现与其他系统（如仓储管理系统）的数据交互。

基于P L C的邮件分拣控制系统设计The latest revision on November 22, 2020电气控制课程设计专Array业：自动化班级：动1001班姓名：武明强学号：201008430指导教师：张斌兰州交通大学自动化与电气工程学院2013年07月12日基于PLC的邮件分拣控制系统设计1邮件分拣机设计要求1）当按下启动按钮时，传送带开始运转(即电动机M5启动)，绿灯L2亮，表示可以进邮件。

2）接近开关S1～S6为邮件检测开关，当接近开关S1为闭合状态时表示邮件分拣机检测到有邮件到来。

3）输入模拟邮件的邮政编码，分别以1、2，3、4、5代表北京、上海、广州重庆、沈阳5个城市的邮政编码，即正常的邮政编码值为1、2、3、4、5。

4）检测邮政编码，如果不是这5个数，传送带停止运转；如果是这5个数中的任意一个，则红灯L1亮，绿灯L2灭，传送带持续运行。

当接近开关S2为闭合状态时时，表明邮件到达第一个邮箱处，如果邮件编码与此处编码相同，则传送带停止运转，电动机M1启动推动推杆，将此邮件分拣到相应邮箱内，此时，接近开关S2变为断开状态，电动机M1的推杆自动收回；如果邮件编码不符合，则传送带继续保持运行，当接近开关S3为闭合状态时表明邮件到达第二个邮箱出，再次进行比较，若邮政编码相符合，则可由推杆导入第二个邮箱，否则送至下一个邮箱处，继续进行比较检测，依次类推，最终将邮件被分拣到对应的邮箱中。

5）在上一步骤的情况下，且邮件编码在识别的范围之内，如果不是前四个邮箱中的邮件，则最终邮件自动进入最后一个邮箱。

2系统硬件设计2.1任务分析邮件检测开关S1～S6采用接近开关，与启动按钮、复位按钮和停止按钮共同作为PLC的输入进行分配I／O地址，其中接近开关S1～S6在邮件被分拣到邮箱内以后会自动复位。

电动机M1～M4的邮件分拣推杆在邮件被分拣到邮箱内以后，将会自动弹回原位。

邮码设置可以通过外部拨码盘输入来实现，但基于PLC的模拟仿真，只能在程序设计部分选用了MOVE指令来实现邮件编码的模拟输入，最后通过比较器实现邮件目的地的识别，从而完成分拣任务。

分拣物品控制系统PLC设计分拣物品控制系统（Sorting Material Control System）是一项用于自动化物件分类和分拣的技术。

该系统包括一台可编程逻辑控制器（PLC），可通过输入和输出接口与其他机械设备和传感器进行通信。

在本文中，我们将详细介绍如何设计一个分拣物品控制系统的PLC。

首先，我们需要确定系统的需求和功能。

分拣物品控制系统的主要功能是根据物品的特征（如重量、大小、形状等）将物品分类到不同的位置或容器中。

因此，系统需要具备以下功能：物品识别、分类算法、分拣信号控制和通信接口。

在物品识别方面，我们可以利用传感器来获取物品的特征信息。

例如，光电传感器可以测量物体在传送带上的位置和大小。

重量传感器可以测量物体的重量。

通过这些传感器获取到的物体特征信息，将作为输入信号传输给PLC。

接下来是分类算法的设计。

分类算法根据物品的特征信息来判断物品属于哪个类别，并将分类结果发送给PLC。

根据具体的应用场景，可以采用不同的分类算法。

例如，对于重量分类，可以设定一个阈值，超过阈值的物品归为一类，低于阈值的物品归为另一类。

在PLC中，我们需要设计一个控制逻辑，将输入的特征信息与分类算法相结合，生成相应的输出信号。

输出信号可以控制分拣机械臂的运动，将物品送往正确的位置或容器。

例如，如果一个物品被判断为类别A，PLC将发送一个信号给机械臂，使其将物品送往类别A的容器。

通过类似的控制逻辑，可以实现物品的自动分类和分拣。

为了实现系统的稳定运行和故障诊断，还需要设计相应的检测和保护机制。

例如，当传感器或机械臂出现故障时，PLC能够及时发现并采取相应的措施，如发送警报信号或切换到备用设备。

此外，我们还需要设计一个通信接口，使PLC能够与其他设备进行通信。

例如，PLC可以通过以太网接口与上位机通信，以获取系统的状态信息和控制指令。

通过与上位机的通信，PLC可以实现远程监控和控制，提高系统的灵活性和可维护性。

图书分类号：密级：毕业设计(论文)基于PLC的邮件分拣机控制系统设计MAIL SORTING MACHINE BASED ON PLC CONTROL SYSTEM DESIGN学生姓名学院名称信电工程学号班级专业名称电气工程及其自动化指导教师2014年5月23日徐州工程学院学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果。

除文中已经注明引用或参考的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品或成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标注。

本人完全意识到本声明的法律结果由本人承担。

论文作者签名：日期：年月日徐州工程学院学位论文版权协议书本人完全了解徐州工程学院关于收集、保存、使用学位论文的规定，即：本校学生在学习期间所完成的学位论文的知识产权归徐州工程学院所拥有。

徐州工程学院有权保留并向国家有关部门或机构送交学位论文的纸本复印件和电子文档拷贝，允许论文被查阅和借阅。

徐州工程学院可以公布学位论文的全部或部分内容，可以将本学位论文的全部或部分内容提交至各类数据库进行发布和检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

论文作者签名：导师签名：日期：年月日日期：年月日摘要本论文利用PLC对分拣系统进行控制设计，摆脱了使用继电器进行分拣的系统，缺乏较好的稳定性，适应性不够强，且不能满足特殊的控制要求等缺陷，实现了对邮件进行自动分拣的主要目标。

本论文充分利用了可编程逻辑控制器的优秀性能，设计出了具有运行稳定、故障率低等优势的系统。

本论文首先介绍了论文题目的起源及其背景资料、订立的系统实施方案、设计思想和合理性推断；随后对系统开始进行硬件选型、硬件电路设计，软件程序设计，并绘制了梯形图；接下来又对系统进行调试以确定其可行性，然后利用MCGS组态软件对整个系统进行组态仿真；最后，本论文对全部的设计内容和结果进行总结陈述。
