生物转盘法

生物转盘工艺描述、设计说明一、工艺描述生物转盘法是由一系列平行的旋转圆盘、旋转横轴、机械动力及减速装置、氧化槽等部分组成。

盘面上生长着一层生物膜（厚1～4mm），当圆盘浸没于污水中时，污水中的有机物被盘片上的生物膜吸附;当圆盘离开污水时，盘片表面形成一层薄薄的水膜。

水膜从空气中吸氧，同时在生物酶的催化下，吸附的有机物在生物膜上被氧化分解。

这样，生物圆盘污染不断分解氧化。

在运行过程中，生物膜将逐渐增长厚度，但圆盘不停地转动，产生了恒定的剪切力，使生物膜逐渐脱落，脱落的生物膜具有较高的密度，易于在二沉池中沉淀下来。

工艺特点如下。

①适用范围广。

生物转盘对BOD5s高达10000mg/L以上的高浓度有机污水和10mg/L以下的超低浓度污水都具有良好的处理效果。

②微生物浓度高。

混合液中浓度可高达10000～20000mg/L。

F/M值较低，使其运行效率高，并具有较强的抗冲击负荷的能力。

③生物转盘具有硝化和反硝化的功能。

这是由于污泥龄长，像硝化菌等生长时间长的微生物可以在转盘上繁殖。

④污泥产量少，且易于沉淀。

⑤不需要曝气，不产生污泥膨胀和二次污染等问题，便于维护和管理。

二、设计要点生物转盘的组数应不小于两组，并按同时工作设计。

当污水量很少，而且允许间歇运行时，可考虑只设1组。

二级处理生物转盘一般按平均日污水量计算。

有季节性变化的污水应按最大季节的平均日污水量计算。

进入转盘的BOD5浓度按经调节沉淀后的平均值计算。

转盘面积按BOD5面积负荷计算，用水力负荷或停留时间校核。

不同性质的污水BOD。

面积负荷和水力负荷一般应通过试验确定。

无试验条件时，一般采用五日生化需氧量表面有机负荷，以盘片面积计，宜为0.005～0.02kg/（m²·d），首级转盘不宜超过0.03～0.04kg/（m²·d）;表面水力负荷以盘片面积计，宜为0.04～0.2m³/（m²·d）。

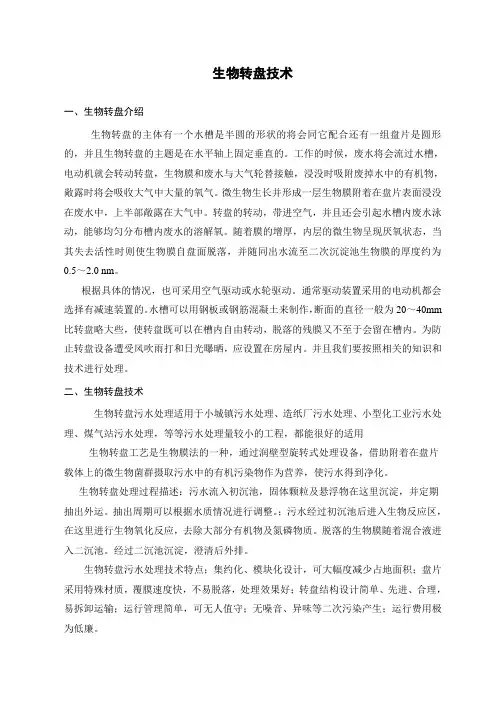

生物转盘技术一、生物转盘介绍生物转盘的主体有一个水槽是半圆的形状的将会同它配合还有一组盘片是圆形的，并且生物转盘的主题是在水平轴上固定垂直的。

工作的时候，废水将会流过水槽，电动机就会转动转盘，生物膜和废水与大气轮替接触，浸没时吸附废掉水中的有机物，敞露时将会吸收大气中大量的氧气。

微生物生长并形成一层生物膜附着在盘片表面浸没在废水中，上半部敞露在大气中。

转盘的转动，带进空气，并且还会引起水槽内废水泳动，能够均匀分布槽内废水的溶解氧。

随着膜的增厚，内层的微生物呈现厌氧状态，当其失去活性时则使生物膜自盘面脱落，并随同出水流至二次沉淀池生物膜的厚度约为0.5～2.0 nm。

根据具体的情况，也可采用空气驱动或水轮驱动。

通常驱动装置采用的电动机都会选择有减速装置的。

水槽可以用钢板或钢筋混凝土来制作，断面的直径一般为20～40mm 比转盘略大些，使转盘既可以在槽内自由转动，脱落的残膜又不至于会留在槽内。

为防止转盘设备遭受风吹雨打和日光曝晒，应设置在房屋内。

并且我们要按照相关的知识和技术进行处理。

二、生物转盘技术生物转盘污水处理适用于小城镇污水处理、造纸厂污水处理、小型化工业污水处理、煤气站污水处理，等等污水处理量较小的工程，都能很好的适用生物转盘工艺是生物膜法的一种，通过润壁型旋转式处理设备，借助附着在盘片载体上的微生物菌群摄取污水中的有机污染物作为营养，使污水得到净化。

生物转盘处理过程描述：污水流入初沉池，固体颗粒及悬浮物在这里沉淀，并定期抽出外运。

抽出周期可以根据水质情况进行调整。

；污水经过初沉池后进入生物反应区，在这里进行生物氧化反应，去除大部分有机物及氮磷物质。

脱落的生物膜随着混合液进入二沉池。

经过二沉池沉淀，澄清后外排。

生物转盘污水处理技术特点；集约化、模块化设计，可大幅度减少占地面积；盘片采用特殊材质，覆膜速度快，不易脱落，处理效果好；转盘结构设计简单、先进、合理，易拆卸运输；运行管理简单，可无人值守；无噪音、异味等二次污染产生；运行费用极为低廉。

南京工程学院课程设计说明书(论文)题目生物转盘设计课程名称水污染控制工程院系康尼学院专业环境工程姓名许瑞青学号240084932设计地点基础实验中心 D-201设计起止时间：2011 年6 月7 日至2011 年6 月17 日目录目录 ........................................................................................................ - 1 - 生物转盘的设计计算 ........................................................................... - 2 -一、生物转盘的设计计算方法 ..................................................... - 2 -二、设计参数 ................................................................................. - 2 -三、工艺设计流程图及水处理的计算 ......................................... - 3 -3.1、工艺流程的比较 .................................................................... - 3 -四、出水时个物质的量计算 ......................................................... - 5 -五、设计参数计算 ......................................................................... - 5 -5.1、转盘总面积（A ，单位为2m ）： .................................... - 5 -5.2、转盘盘片数（m ）: ......................................................... - 6 -5.3、污水处理槽有效长度（L ）： ......................................... - 6 -5.4、废水处理槽有效容积（V ） ........................................... - 6 -5.5、转盘转速（0n ，单位为min /r ）： .................................. - 7 -六、 参考文献 ............................................................................. - 7 -七、总结 ......................................................................................... - 7 -八、致谢 ......................................................................................... - 8 -生物转盘的设计计算一、生物转盘的设计计算方法（1） 通过实验求得需要的设计参数：设计参数如有机负荷、水力负荷、停留时间等可通过实验求得。

生物转盘实验方案
一、目的：
通过生物转盘实验，观察和理解生物间的相互关系，探究生物转盘对生物群落的影响。

二、材料与方法：
1. 实验器材：
- 生物转盘
- 生物数据采集表
- 研究对象的样本（如昆虫、植物等）
2. 实验步骤：
a. 将生物转盘放置在实验台上，确保稳定。

b. 在转盘上的每个部分放置不同类型的样本，如草莓、苹果、香蕉、橙子等水果。

c. 设定一段固定的时间，观察和记录每个样本被吸引的生物
数量。

d. 根据记录的数据，填写生物数据采集表，包括不同样本被
吸引的生物种类和数量。

e. 重复多次实验，取平均值以得出准确结果。

三、数据分析：
1. 根据采集到的数据，可以绘制柱状图或饼图，以显示不同样本对不同生物种类吸引的程度。

2. 分析数据，观察是否有特定样本能吸引更多的种类和数量的生物。

3. 分析结果，得出生物转盘对不同生物群落的影响，以及生物
之间的相互关系。

四、结论：
通过生物转盘实验观察到，不同样本可以吸引不同种类和数量的生物，说明生物之间存在着特定的相互关系。

某些样本可能具有更强的吸引力，能够吸引更多的生物。

这种相互关系对生物群落的形成和稳定起到重要作用。

而生物转盘实验为我们研究生物间相互关系提供了一种简单有效的方法。

带你了解生物转盘！生物转盘(简称RBC)是一种生物膜法污水处理技术，该工艺具有系统设计灵活、安装便捷、操作简单、系统可靠、操作和运行费用低等优点；不需要曝气，也无需污泥回流，节约能源，同时在较短的接触时间就可得到较高的净化效果。

其净化有机物的机理与生物滤池基本相同，但构造形式却与生物滤池不同。

构造生物转盘是由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物，主要包括旋转圆盘(盘体)、接触反应槽、转轴及驱动装置等，必要时还可在氧化槽上方设置保护罩起遮风挡雨及保温作用。

盘体是由装在水平轴上的一系列间距很近的圆盘所组成，其中一部分浸没在氧化槽的污水中，另一部分暴露在空气中。

作为生物载体填料，转盘的形状有平板、凹凸板、波纹板、蜂窝、网状板或组合板等，组成的转盘外缘形状有网形、多角形和圆筒形。

盘片串联成组，固定在转轴上并随转轴旋转，对盘片材质的要求是质轻高强，耐腐蚀，易于加工，价格低廉。

盘片的直径一般为2～3 m，盘片厚度1～15 mm。

目前常用的转盘材质有聚丙烯、聚乙烯、聚氯乙烯、聚苯乙烯和不饱和树脂玻璃钢等。

转盘的盘片间必须有一定的间距，以保证转盘中心部位的通气效果，标准盘间距为30 mm，若为多级转盘，则进水端盘片间距25～35 mm，出水端一般为10～20 mm，具体可根据工艺需要进行调节。

氧化槽一般做成与盘体外形基本吻合的半圆形，槽底设有排泥和放空管与闸门，槽的两侧设有进出水设备。

常用进出水设备为三角堰。

对于多级转盘，氧化槽分为若干格，格与格之间设有导流槽。

大型氧化槽一般用钢筋混凝土制成．中小型氧化槽多用钢板焊制。

转动轴是支撑盘体并带动其旋转的重要部件，转动轴两端固定安装在氧化槽两端的支座上。

一般采用实心钢轴或无缝钢管，其长度应控制在0.5～7.0 m之间。

转动轴不能太长，否则往往由于同心度加工不良，容易扭曲变形，发生磨断或扭断。

转轴中心应高出槽内水面至少150 nm，转盘面积的20%～40%左右浸没在槽内的污水中。

生物膜法的主要特点：①对废水水质、水量变化适应性强，操作稳定性好②不会发生污泥膨胀，运转管理较方便③在运行方面灵活性较差④剩余污泥量较少⑤可采用自然通风供氧⑥生物膜中的生物相丰富，且沿水流方向膜中生物种群具有一定分布⑦设备容积负荷有限，空间效率较低。

生物转盘法自1954年德国建立第一座生物转盘污水厂后，在欧洲已有上千座，发展迅速。

我国于20世纪70年代开始进行研究，在印染、造纸、皮革和石油化工等行业的工业废水处理中得到应用，效果较好。

生物转盘也适用于处理高浓度废水。

在设计生物转盘时，常用BOD面积负荷,而生物滤池、生物接触氧化法多用BOD容积负荷，并且与塔式生物滤池、生物接触氧化法的BOD容积负荷比较时，一般均低于后二者。

所以生物转盘自身具有很多优点，但处理效率并不很高。

生物转盘系统除有效地去除有机污染物外，如运行得当可具有硝化、脱氮与除磷的功能。

机理：与生物滤池基本相同，但构造形式与生物滤池很不相同。

当圆盘浸没于污水中时，污水中的有机物呗盘片上的生物膜吸附，当圆盘离开污水时，盘片表面形成薄薄一层水膜，水膜从空气中吸收氧气，同时生物膜分解被吸附的有机物。

这样，圆盘每转动一圈，即进行一次吸附-吸氧-氧化分解过程。

圆盘不断转动，污水得到净化，同时圆盘上的生物膜不断生长、增厚。

老化的生物膜靠圆盘旋转时产生的剪切力脱落下来，生物膜得到更新。

优缺点：优点：（1）能耗低，管理方便；（2）产泥量少，固液分离效果好（1kgBOD5产泥量约为0.25kg，含水率95~96%）；（3）脱落的生物膜比活性污泥法易沉淀，不会发生堵塞现象，净化效果好（如3~4级串联，BOD5去除率一般可达90~95%）；（4）可用来处理浓度高的有机废水（进水BOD5达1000mg/L）；（5）废水与盘片上生物膜的接触时间比滤池长，可忍受负荷的突变；（6）耗电量少（无曝气和污泥回流装置）（去除1kgBOD5耗电量约为0.7kWh）；（7）生物膜培养时间短（一般7~10天即可完成）缺点：（1）占地面积较大；（2）有气味产生，对环境有一定的影响；（3）在寒冷的地区需做保温处理。

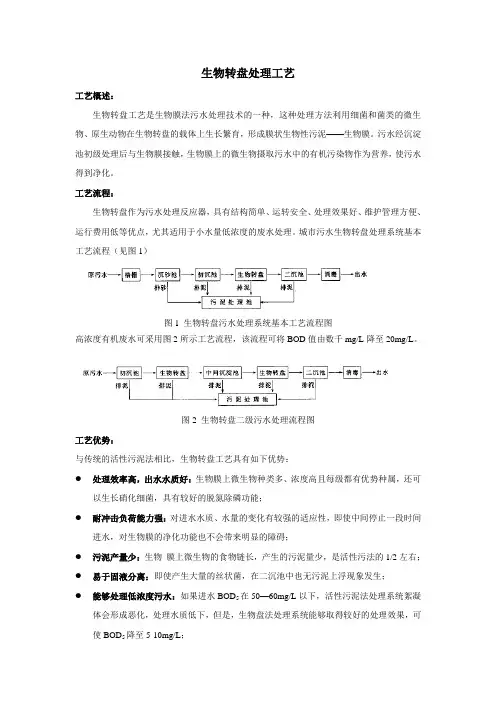

生物转盘处理工艺工艺概述：生物转盘工艺是生物膜法污水处理技术的一种，这种处理方法利用细菌和菌类的微生物、原生动物在生物转盘的载体上生长繁育，形成膜状生物性污泥——生物膜。

污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。

工艺流程：生物转盘作为污水处理反应器，具有结构简单、运转安全、处理效果好、维护管理方便、运行费用低等优点，尤其适用于小水量低浓度的废水处理。

城市污水生物转盘处理系统基本工艺流程（见图1）图1 生物转盘污水处理系统基本工艺流程图高浓度有机废水可采用图2所示工艺流程，该流程可将BOD值由数千mg/L降至20mg/L。

图2 生物转盘二级污水处理流程图工艺优势：与传统的活性污泥法相比，生物转盘工艺具有如下优势：●处理效率高，出水水质好：生物膜上微生物种类多、浓度高且每级都有优势种属，还可以生长硝化细菌，具有较好的脱氮除磷功能；●耐冲击负荷能力强：对进水水质、水量的变化有较强的适应性，即使中间停止一段时间进水，对生物膜的净化功能也不会带来明显的障碍；●污泥产量少：生物膜上微生物的食物链长，产生的污泥量少，是活性污法的1/2左右；●易于固液分离：即使产生大量的丝状菌，在二沉池中也无污泥上浮现象发生；●能够处理低浓度污水：如果进水BOD5在50—60mg/L以下，活性污泥法处理系统絮凝体会形成恶化，处理水质低下，但是，生物盘法处理系统能够取得较好的处理效果，可使BOD5降至5-10mg/L；●动力消耗和运行费用低：生物转盘无需曝气，无需污泥回流，比活性污泥法节能1/2，大大降低了日常运转费用。

●设备简单，运行稳定可靠，便于维护管理；无生物量调节和污泥膨胀的问题。

●应用广泛：只要是可生化性较强的有机废水，不受水量多少和污染负荷高低的限制，均可采用此技术。

MRBD型生物转盘用途：MRBD型生物转盘（图3）是在生物滤池基础上发展起来的一种高效、经济的污水生物处理设备。

污水的生物处理——生物转盘法污水的生物处理——生物转盘法随着人类社会的快速发展和城市化进程的加速，污水处理成为一个日益重要的问题。

传统的生物处理技术在去除有机物和氮磷等污染物方面效果受限，处理效率低下。

而生物转盘法作为一种新兴的生物处理技术，具有高效、节能、占地面积小等优点，逐渐受到人们的关注和应用。

生物转盘法是指利用生物膜的附着生长和自动摇摆作用，以转盘为载体，将活性污泥固定在转盘表面，通过转盘旋转的方式实现废水与生物膜之间的接触和交换，从而实现废水的净化处理。

其基本原理是通过生物膜吸附、生物降解和生物吸收等作用将污水中的有机物、氮、磷等污染物转化为无害物质，并提高废水的生态效果。

生物转盘法相对于传统的活性污泥法和生物膜法，具有以下几个显著特点。

首先，其高效处理能力使得处理效率远高于传统技术，能够快速降解污染物，从而减少处理时间和消耗。

其次，生物转盘法使用的转盘设计合理，利用自动摇摆方式使得生物膜与废水充分接触，增加了接触面积，提高了处理效果。

再者，生物转盘法采用的固定化生物膜可以有效防止泥炭流失，延长了生物膜的寿命，并减少了设备维护工作。

最后，生物转盘法占地面积小，节约空间，并且具有较高的运行稳定性，适用于城市污水处理厂等场所。

在生物转盘法的应用过程中，一些关键技术和因素需要特别注意。

首先是生物转盘的选择和设计，要根据处理需求和污水特性来确定合适的转盘规格和材料。

其次是生物膜的附着和培养，要保证生物膜的均匀附着和稳定生长，提高废水与生物膜的接触效果。

同时，适当调控进水水质和曝气量，确保生物转盘系统的正常运行。

此外，定期检查和维护设备，及时清除转盘上的污泥和杂质，保证系统的长期稳定运行。

生物转盘法在实际应用中已经取得了一定的成功。

在城市污水处理厂、工业废水处理等方面，生物转盘法已被广泛采用并取得了良好的处理效果。

同时，生物转盘法在废水资源化利用和生态环境改善方面也具有广阔的应用前景。

例如，废水处理后可用于农田灌溉或者水体补给，在一定程度上减少了对地下水资源的依赖，提高了水资源的利用效率。
