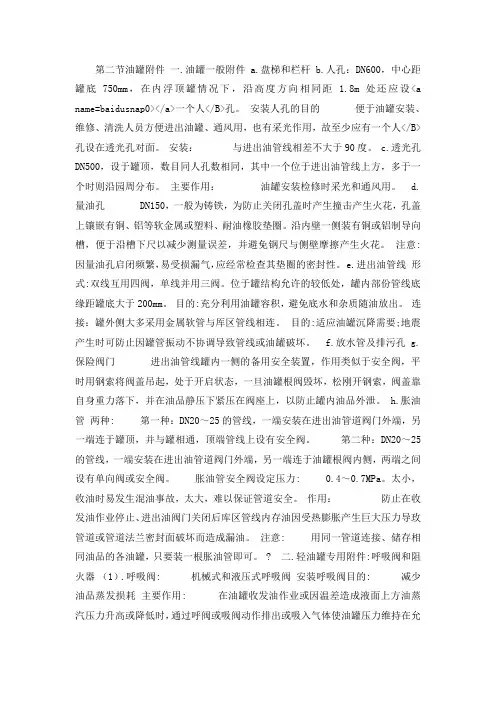

第二节油罐附件一.油罐一般附件 a.盘梯和栏杆 b.人孔：DN600，中心距罐底750mm，在内浮顶罐情况下，沿高度方向相同距 1.8m处还应设<a name=baidusnap0></a>一个人</B>孔。
安装人孔的目的便于油罐安装、维修、清洗人员方便进出油罐、通风用，也有采光作用，故至少应有一个人</B>孔设在透光孔对面。
安装：与进出油管线相差不大于90度。
c.透光孔DN500，设于罐顶，数目同人孔数相同，其中一个位于进出油管线上方，多于一个时则沿园周分布。
主要作用：油罐安装检修时采光和通风用。
d.量油孔 DN150，一般为铸铁，为防止关闭孔盖时产生撞击产生火花，孔盖上镶嵌有铜、铝等软金属或塑料、耐油橡胶垫圈。
沿内壁一侧装有铜或铝制导向槽，便于沿槽下尺以减少测量误差，并避免钢尺与侧壁摩擦产生火花。
注意:因量油孔启闭频繁，易受损漏气，应经常检查其垫圈的密封性。
e.进出油管线形式:双线互用四阀，单线并用三阀。
位于罐结构允许的较低处，罐内部份管线底缘距罐底大于200mm。
目的:充分利用油罐容积，避免底水和杂质随油放出。
连接：罐外侧大多采用金属软管与厍区管线相连。
目的:适应油罐沉降需要;地震产生时可防止因罐管振动不协调导致管线或油罐破坏。
f.放水管及排污孔 g.保险阀门进出油管线罐内一侧的备用安全装置，作用类似于安全阀，平时用钢索将阀盖吊起，处于开启状态，一旦油罐根阀毁坏，松刚开钢索，阀盖靠自身重力落下，并在油品静压下紧压在阀座上，以防止罐内油品外泄。
h.胀油管两种: 第一种：DN20～25的管线，一端安装在进出油管道阀门外端，另一端连于罐顶，并与罐相通，顶端管线上设有安全阀。
第二种：DN20～25的管线，一端安装在进出油管道阀门外端，另一端连于油罐根阀内侧，两端之间设有单向阀或安全阀。
胀油管安全阀设定压力: 0.4～0.7MPa。
太小，收油时易发生混油事故，太大，难以保证管道安全。
