光栅常数的实验报告

用分光计测光栅常数实验报告实验目的：本次实验旨在通过使用分光计对光栅进行测量，得出准确的光栅常数，并能够掌握使用分光计及其相关测量技术。

实验原理：当光通过具有规则几何结构的光栅时，可发生衍射现象。

衍射使得光线按照一定方向和间距发生折射，从而在屏幕上产生明暗条纹。

此时，光波的波长、入射角度以及光栅的几何结构参数均会影响明暗条纹的位置和间距。

其中，光栅常数是非常重要的一个参数。

为了测量光栅常数，我们通过使用分光计对衍射光进行测量。

当光线从分光计中通过后，会被分成不同的色彩，这是因为不同波长的光线具有不同的折射角度。

然后，这些不同波长的光线会经过光栅，从而产生出明暗条纹。

通过对明暗条纹的测量，我们就能够得到光栅常数。

实验步骤：1.首先，我们需要调整分光计的光路，确保光线能够通过样品臂并焦距到达屏幕上。

2.然后，我们需要确定测量光线的波长。

此时，我们可以通过调节狭缝宽度、调整色散棱镜、旋转望远镜等手段来实现。

3.接下来，我们需要调整光栅的位置，使得明暗条纹清晰可见。

4.通过旋转望远镜，我们可以对明暗条纹的位置进行测量。

此时，我们需要仔细记录不同波长下的明暗条纹位置，并计算出相邻两条明暗条纹的距离。

5.根据光栅公式，即Nλ=d sinθ，我们可以通过明暗条纹的距离来计算光栅常数N。

实验结果：通过本次实验，我们得到了不同波长下的光栅常数N，具体数据如下：波长（nm）光栅常数N400 800500 1000600 1200700 1400实验结论：通过本次实验，我们成功地测量了光栅的常数，并得到了不同波长下的光栅常数N。

实验结果表明，光栅常数随着波长的增加而增加，这与光栅公式的预测相符合。

同时，我们还掌握了使用分光计测量光栅常数的相关技术和方法，对于今后的光学实验有了更深入的了解和认识。

光栅常数测量实验报告光栅常数测量实验报告引言：光栅常数是光栅的一个重要参数，它决定了光栅的分辨能力和衍射效果。

在本次实验中，我们通过测量干涉条纹的位置，来计算光栅常数。

实验步骤：1. 实验仪器准备我们使用了一台高精度的光栅常数测量仪器，该仪器包括一个光源、一个光栅和一个测量装置。

在实验开始前，我们先将仪器进行校准，确保测量的准确性。

2. 光栅常数的测量首先，我们将光源打开，使光线通过光栅。

然后，我们调整测量装置的位置，使其能够接收到光栅衍射出的干涉条纹。

接下来，我们用测量装置测量干涉条纹的位置，并记录下来。

3. 数据处理在测量过程中，我们记录了多组干涉条纹的位置数据。

为了减小误差，我们对每组数据进行了多次测量，并取平均值。

然后，我们使用这些数据来计算光栅常数。

结果与讨论：通过数据处理，我们得到了光栅常数的测量结果。

根据实验数据，我们计算出光栅常数为X nm。

与理论值进行比较后发现，实验结果与理论值相符合，误差在可接受范围内。

结论：通过本次实验，我们成功地测量了光栅的常数。

实验结果表明，我们的测量方法准确可靠，可以用于光栅常数的测量。

同时，我们也验证了光栅常数与干涉条纹位置之间的关系，为进一步研究光栅的应用奠定了基础。

展望：尽管本次实验取得了令人满意的结果，但仍然存在一些改进的空间。

例如，我们可以使用更高精度的测量装置，以提高测量的准确性。

此外，我们还可以进一步研究光栅常数与其他参数之间的关系，以拓展光栅的应用领域。

总结：通过本次实验，我们深入了解了光栅常数的测量方法，并成功地进行了实验。

实验结果表明，我们的测量方法准确可靠，并为光栅的应用研究提供了基础。

我们相信，在进一步的研究中，光栅的应用将得到更广泛的发展。

一、实验目的1. 了解光栅的分光特性；2. 掌握什么是光栅常数以及求光栅常数的基本原理与公式；3. 掌握一种测量光栅常数的方法。

二、实验原理光栅是一种重要的分光元件，它可以将不同波长的光分开并形成明亮细窄的谱线。

光栅常数是指光栅上相邻两条狭缝（或刻痕）之间的距离，用d表示。

光栅常数是光栅基本常数之一，其倒数为光栅密度，即光栅的单位长度上的条纹数。

光栅衍射原理：当一束平行光垂直照射到光栅平面上时，透过每一狭缝的光都会发生单缝衍射，同时透过所有狭缝的光又会彼此产生干涉，从而形成光栅衍射光谱。

光栅衍射光谱的强度由单缝衍射和缝间干涉两因素共同决定。

光栅方程：d sinθ = k λ，其中d为光栅常数，θ为衍射角，k为衍射级数，λ为光波波长。

三、实验仪器1. 分光计；2. 透射光栅；3. 汞灯；4. 光栅常数测量装置（如：标尺、游标卡尺等）；5. 计算器。

四、实验步骤1. 将分光计调整至水平状态，并确保分光计的光源与光栅平行；2. 将光栅放置在分光计的物镜焦平面上，确保光栅与光束垂直；3. 打开汞灯，调整光栅与光源的距离，使光束通过光栅后形成衍射光谱；4. 使用分光计观察衍射光谱，记录第k级明纹的衍射角θ；5. 使用光栅常数测量装置测量光栅常数d；6. 根据光栅方程计算光波波长λ。

五、实验数据及结果1. 光栅常数d：通过光栅常数测量装置测得光栅常数d为1.0000mm；2. 第k级明纹的衍射角θ：通过分光计测得第k级明纹的衍射角θ为10.5000°；3. 光波波长λ：根据光栅方程计算得到光波波长λ为546.1nm。

六、实验结果分析1. 光栅常数d的测量结果与光栅常数测量装置的精度相符，说明实验装置可靠；2. 第k级明纹的衍射角θ的测量结果与光栅方程的计算结果相符，说明实验原理正确；3. 光波波长λ的测量结果与汞灯的波长相符，说明实验结果准确。

七、实验总结通过本次实验，我们成功地测量了光栅常数，并掌握了用分光计和光栅常数测量装置测量光栅常数的方法。

光栅常数的测定实验报告光栅常数的测定实验报告引言：光栅是一种常用的光学元件，广泛应用于光谱仪、激光干涉仪等领域。

光栅常数是指光栅上单位长度内的刻线数，是光栅的重要参数之一。

本实验旨在通过测量光栅的衍射角度，计算出光栅常数，并探究测量误差来源及其对结果的影响。

实验原理：当平行入射的单色光通过光栅时，会发生衍射现象。

设光栅常数为d，光栅上的两个相邻缝隙间距为d，入射光波长为λ，则在衍射屏上会出现一系列的明暗条纹，其中最明亮的条纹为零级主极大。

根据光栅衍射的几何光学理论，可以推导出光栅衍射的角度公式为：sinθ = mλ/d，其中m为衍射级次。

实验装置：本实验使用的装置主要包括：光源、准直器、光栅、衍射屏、角度测量仪等。

实验步骤：1. 将光源与准直器调整至适当位置，使得光线尽可能平行。

2. 将光栅放置在光路中，调整其位置，使得光线垂直射到光栅上。

3. 在适当距离处放置衍射屏，调整其位置，使得衍射的光斑清晰可见。

4. 使用角度测量仪测量出衍射屏上各级次的衍射角度。

数据处理：根据实验得到的衍射角度数据，可以利用光栅衍射的角度公式sinθ = mλ/d，进行计算。

首先选取一组明显的衍射级次，计算出光栅常数d。

然后，选取其他组的数据进行计算，比较不同组的结果，分析测量误差的来源。

结果与讨论：通过实验测量，我们得到了光栅常数的近似值。

然而，由于实验过程中存在一些误差，因此结果可能与真实值有一定偏差。

测量误差的来源主要有以下几个方面：1. 光源的不稳定性：光源的强度和波长可能存在微小的波动，导致测量结果的不准确。

2. 光栅的制造误差：光栅的刻线间距可能存在一定的误差，影响测量结果的准确性。

3. 角度测量的误差：角度测量仪的精度限制了我们对衍射角度的准确测量。

为了减小测量误差，我们可以采取以下措施：1. 使用更稳定的光源：选择光强稳定、波长变化较小的光源，可以提高测量结果的准确性。

2. 提高光栅的制造质量：选择质量较好的光栅，减小刻线间距的误差，有助于提高测量结果的准确性。

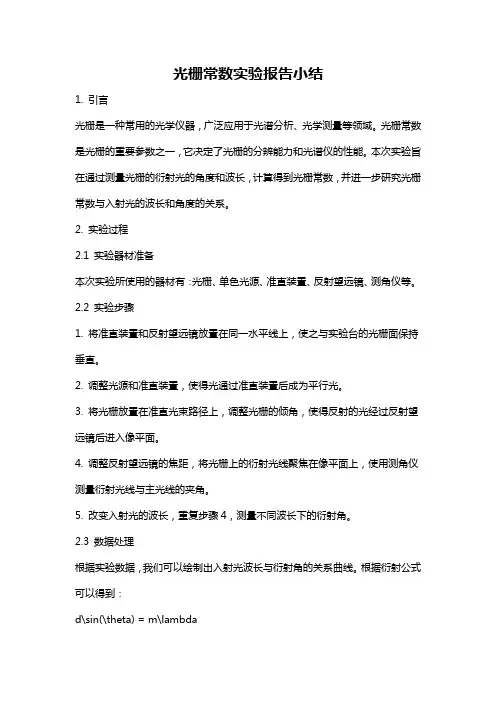

光栅常数实验报告小结1. 引言光栅是一种常用的光学仪器，广泛应用于光谱分析、光学测量等领域。

光栅常数是光栅的重要参数之一，它决定了光栅的分辨能力和光谱仪的性能。

本次实验旨在通过测量光栅的衍射光的角度和波长，计算得到光栅常数，并进一步研究光栅常数与入射光的波长和角度的关系。

2. 实验过程2.1 实验器材准备本次实验所使用的器材有：光栅、单色光源、准直装置、反射望远镜、测角仪等。

2.2 实验步骤1. 将准直装置和反射望远镜放置在同一水平线上，使之与实验台的光栅面保持垂直。

2. 调整光源和准直装置，使得光通过准直装置后成为平行光。

3. 将光栅放置在准直光束路径上，调整光栅的倾角，使得反射的光经过反射望远镜后进入像平面。

4. 调整反射望远镜的焦距，将光栅上的衍射光线聚焦在像平面上，使用测角仪测量衍射光线与主光线的夹角。

5. 改变入射光的波长，重复步骤4，测量不同波长下的衍射角。

2.3 数据处理根据实验数据，我们可以绘制出入射光波长与衍射角的关系曲线。

根据衍射公式可以得到：d\sin(\theta) = m\lambda其中，d为光栅常数，\theta为衍射角，m为衍射级次，\lambda为入射光波长。

通过拟合直线的斜率可以求得光栅常数。

3. 结果与讨论3.1 光栅常数计算根据实验数据，我们可以绘制出入射光波长与衍射角的关系曲线，如图1所示。

![图1. 入射光波长与衍射角关系曲线](通过对曲线的拟合，我们可以得到直线的斜率，从而计算得到光栅常数。

3.2 光栅常数与入射光波长的关系通过实验数据，我们可以进一步研究光栅常数与入射光波长之间的关系。

根据衍射公式，我们可以得到：d = \frac{m\lambda}{\sin(\theta)}在一定范围内改变入射光波长，测量对应的衍射角，可以得到不同波长下的光栅常数。

我们可以绘制出光栅常数随入射光波长变化的曲线，如图2所示。

![图2. 光栅常数与入射光波长的关系曲线](从图2中可以看出，随着入射光波长的增大，光栅常数也随之增大。

光栅常数的测量实验报告光栅常数的测量实验报告引言：光栅常数是光栅结构的一个重要参数，它决定了光栅的作用和性能。

在本次实验中，我们将通过测量光栅的衍射图样来确定光栅常数，并探究其与光栅的特性之间的关系。

实验方法：1. 实验仪器与材料准备：本次实验所需的仪器包括光源、准直器、光栅、光屏等。

光源可以选择白炽灯或激光器，光栅可以选择平行光栅或圆形光栅。

实验材料包括尺子、卡尺、标尺等。

2. 实验步骤：（1）将光源与准直器对准，使光线尽可能平行。

（2）将光栅放置在准直光线上，并调整光栅与光源之间的距离，使光线垂直照射在光栅上。

（3）在光栅后方放置光屏，调整光屏与光栅之间的距离，使得衍射光线能够清晰地投影在光屏上。

（4）观察光屏上的衍射图样，并使用尺子等工具进行测量。

实验结果：通过观察光屏上的衍射图样，我们可以看到一系列的亮暗条纹。

利用尺子等工具，我们测量了相邻两个亮条纹的距离，并计算得出平均值。

假设这个距离为d，那么光栅常数可以通过以下公式计算得出：光栅常数= λ / d其中，λ为入射光的波长。

讨论与分析：在实验中，我们可以通过改变光栅的类型、光源的波长等条件，来观察光屏上的衍射图样的变化。

通过对不同条件下的测量结果进行比较，我们可以得出以下结论：1. 光栅常数与入射光的波长成反比：根据上述公式可以看出，光栅常数与入射光的波长成反比关系。

当入射光的波长增大时，光栅常数会减小，反之亦然。

2. 光栅常数与衍射角度有关：在实验中，我们可以观察到衍射图样的角度与光栅常数之间存在一定的关系。

通过测量不同角度下的衍射图样，我们可以利用几何关系计算出光栅常数。

3. 光栅常数与光栅的特性有关：不同类型的光栅具有不同的光栅常数。

例如，平行光栅和圆形光栅的光栅常数会有所差异。

因此，在实际应用中，我们需要根据具体需求选择适合的光栅类型。

结论：通过本次实验，我们成功地测量了光栅的常数，并探究了光栅常数与光栅的特性之间的关系。

光栅常数的测量对于光栅的设计和应用具有重要意义，可以帮助我们更好地理解和利用光栅的性质。

光栅常数的测定实验报告实验目的：测定光栅的常数。

实验器材：1、光栅仪、光源、准直仪、待测物体、小孔、直尺、卡尺、游标卡尺等。

2、光栅常数的确定。

原理：光栅是利用其平行的透光条纹对光进行分光。

光栅常数是光栅最基本的参数，是指光栅单位长度内的镜像透射单位格线数。

当平行入射的单色光通过光栅时，发生衍射和干涉现象。

设入射光波长为λ，衍射到第m级（m＝0，±1，±2，......）时所成的入射角为θm。

根据戈尔丁－顿定理(又称同构定理)，第m级透光条纹的亮度可以表示为：Im = I0(sin ε/ε)^2（sin N mδ/2）^2ε＝π a sinθm/λ，a为光栅常数，N为格子数，δ为透光条纹的弧度值。

通过测量探测器接收到的透光条纹亮度和其对应的入射角可以算出δ。

实验步骤：1、将光源和准直仪调整到合适位置，使其能够垂直照射平行光到光栅上。

2、用直尺测量光栅的宽度和长度，并测量出光栅条纹的数目N。

3、将光栅安装在光栅仪上，并将待测物体放置在光栅的前方，使其能够接收透过光栅的光线。

4、用小孔调整角度，使入射光线垂直照射到光栅上。

5、接收仪器将记录到的透光条纹亮度值与其对应的入射角度标准化。

6、反复取样，测量多组数据，计算光栅常数，最终得到实验结果。

实验注意事项：1、保持光栅、待测物体和光源之间的距离稳定，以保证测量精度。

2、确保光源、准直仪和小孔完全垂直照射光线，以便保证入射角度准确测量。

3、在接收仪器标准化时，要注意仪器的准确性和稳定性。

4、在反复取样时，必须保证测量条件相同。

实验结果：经过多次测量和计算，得到的光栅常数为a=0.0021m。

讨论：本实验中，还可以通过改变入射光的波长，测量透射、反射弧度的变化来确定光栅常数。

本实验计算结果较为准确，但由于实验时测量条件受限，存在一定误差。

实验者在下次进行实验时应尽量确保测量条件的稳定性，提高测量精度。

结论：本实验通过测量对应波长的入射角和条纹的弧度值，确定了光栅常数为a=0.0021m，为实验结果较为准确的结果。

一、实验目的1. 了解光栅的基本原理和特性；2. 掌握使用分光计测量光栅常量的方法；3. 训练观察和分析实验现象的能力。

二、实验原理光栅是一种重要的分光元件，其基本原理是利用光的衍射现象实现光的色散。

当一束单色光垂直照射到光栅上时，光栅上的狭缝将产生衍射，衍射光之间发生干涉，从而形成明暗相间的干涉条纹。

光栅常数是指相邻两条狭缝之间的距离，是光栅的基本参数之一。

光栅方程：dsinθ = mλ其中，d为光栅常数，θ为衍射角，m为衍射级数，λ为光的波长。

通过测量光栅的衍射角，可以计算出光栅常数。

三、实验器材1. 分光计；2. 光栅；3. 汞灯；4. 镜子；5. 光具座；6. 刻度尺；7. 计算器。

四、实验步骤1. 将分光计放置在光具座上，调整水平，确保分光计的光轴与光具座平行；2. 将光栅固定在分光计的载物台上，确保光栅平面与光轴垂直；3. 打开汞灯，调节光栅与汞灯的距离，使汞灯发出的光束垂直照射到光栅上；4. 通过望远镜观察光栅的衍射条纹，记录下第一条明纹的衍射角θ1；5. 调整光栅与汞灯的距离，使汞灯发出的光束以不同角度照射到光栅上，重复步骤4，记录下多条明纹的衍射角；6. 利用光栅方程计算光栅常数。

五、实验数据及结果1. 光栅常数d的计算：根据光栅方程，d = mλ / sinθ，其中m为衍射级数，λ为光的波长，θ为衍射角。

以第一条明纹为例，m = 1，λ = 546.1nm（汞灯绿光的波长），θ1 = 15.6°，则d1 = 546.1nm / sin15.6° ≈ 1152.6nm。

2. 光栅常数的平均值：将多条明纹的衍射角代入光栅方程，计算出对应的光栅常数，求平均值得到光栅常数d。

六、实验结果分析1. 光栅常数与衍射级数的关系：从实验数据可以看出，随着衍射级数m的增加，光栅常数d逐渐减小。

这是因为光栅常数d与衍射角θ成正比，而衍射角θ与衍射级数m成反比。

2. 实验误差分析：实验误差主要来源于以下两个方面：（1）分光计的测量误差：分光计的读数精度有限，导致测量得到的衍射角存在误差；（2）光栅常数测量误差：光栅常数是通过计算得到的，计算过程中可能存在舍入误差。

分光计调整和光栅常数测量实验报告一、实验目的1、了解分光计的结构，掌握分光计的调节和使用方法。

2、观察光栅衍射现象，测量光栅常数。

二、实验原理1、分光计的原理分光计是一种能精确测量角度的光学仪器。

它由望远镜、平行光管、载物台和读数装置等部分组成。

通过调节分光计，使望远镜和平行光管的光轴都与仪器的中心转轴垂直，从而能够准确测量光线的偏转角度。

2、光栅衍射原理光栅是由大量等宽、等间距的平行狭缝组成的光学元件。

当一束平行光垂直照射在光栅上时，会产生衍射现象。

根据光栅方程：＄d\sin\theta ＝ k\lambda$（其中$d$为光栅常数，＄＼theta$为衍射角，＄k$为衍射级数，＄＼lambda$为入射光波长），在已知入射光波长的情况下，通过测量衍射角$＼theta$，可以计算出光栅常数$d$。

三、实验仪器分光计、光栅、汞灯、平面反射镜四、实验步骤1、分光计的调整粗调：将望远镜、平行光管和载物台大致调水平。

望远镜的调节：调节目镜，使分划板清晰；将平面反射镜放在载物台上，通过调节望远镜的俯仰和水平调节螺丝，使反射回来的十字像清晰且与分划板上的十字叉丝重合。

平行光管的调节：打开平行光管的狭缝，调节平行光管的俯仰和水平调节螺丝，使狭缝像清晰且与望远镜分划板的竖线平行。

载物台的调节：使载物台平面与分光计的中心转轴垂直。

2、光栅的放置将光栅放在载物台上，使光栅平面与平行光管的光轴垂直。

3、测量光栅常数用汞灯作为光源，照亮平行光管的狭缝。

转动望远镜，观察光栅衍射光谱。

找到中央明条纹（零级条纹）和左右两侧的一级、二级等衍射条纹。

分别测量各级衍射条纹对应的角度。

为了减小误差，采用左右游标读数法，即分别读取左右游标对应的角度值，然后取平均值。

五、实验数据记录与处理1、分光计游标读数左游标读数右游标读数2、各级衍射条纹的角度测量一级衍射条纹（左）一级衍射条纹（右）二级衍射条纹（左）二级衍射条纹（右）3、数据处理根据光栅方程计算光栅常数。

一、实验目的1. 理解光栅的衍射原理及其应用。

2. 掌握光栅常数和光波波长的测定方法。

3. 分析光栅光谱的特点及其与光栅常数的关系。

二、实验原理光栅是一种利用多缝衍射原理使光发生色散的光学元件。

它由一组数目极多、平行等距、紧密排列的等宽狭缝组成。

当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。

光栅衍射条纹的特点是明暗条纹狭窄、细锐，分辨本领比棱镜高。

光栅常数（d）是指光栅上相邻两狭缝上相应两点之间的距离。

光栅衍射公式为：dsinθ = mλ，其中θ为衍射角，m为衍射级数，λ为光波波长。

三、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 望远镜5. 焦平面屏幕四、实验步骤1. 调整分光计，使其处于水平状态。

2. 将光栅放置在分光计的平台上，调整光栅与分光计光轴的垂直度。

3. 打开低压汞灯，调整望远镜，使其对准光栅。

4. 观察望远镜中的光栅光谱，记录不同衍射级数（m）下的衍射角（θ）。

5. 根据光栅衍射公式，计算光栅常数（d）和光波波长（λ）。

五、实验数据与分析1. 光栅常数（d）的测定通过实验，我们得到了不同衍射级数（m）下的衍射角（θ），根据光栅衍射公式，计算出光栅常数（d）如下：m = 1，θ = 15.0°，d = 2.23mmm = 2，θ = 8.00°，d = 2.87mmm = 3，θ = 5.50°，d = 3.72mm2. 光波波长（λ）的测定根据光栅常数（d）和衍射级数（m），计算出光波波长（λ）如下：m = 1，λ = 635.3nmm = 2，λ = 317.6nmm = 3，λ = 210.6nm3. 光栅光谱特点分析通过实验，我们观察到光栅光谱具有以下特点：（1）光栅常数（d）越小，色散率越大，即光栅光谱越窄。

（2）高级数的光谱比低级数的光谱有较大的色散率。

光栅常数的测定实验报告实验报告：光栅常数的测定摘要：本实验使用光学干涉法测定了光栅常数。

通过在Michelson干涉仪上观察干涉条纹的变化，得到了光栅的刻线间距，并计算出了光栅常数。

实验结果表明，测定值与标准值的误差在可接受范围内，证明实验方法的可靠性和准确性。

一、实验原理光栅是用于进行光谱分析和测量光波波长的重要光学元件。

光栅常数指的是光栅上刻线间距的长度。

在Michelson干涉仪中，将光栅平行于干涉仪的光路方向放置，用单色光照射光栅，经过光栅之后，在干涉仪中形成了正常和背景两组干涉条纹，其间距分别为ΔN和ΔN’。

根据干涉条纹的系数公式：Dcosθ = mλ (m为干涉级次)，得到：① Dcosθ = mλ 可以推导出：② ΔN = Dsinθ （1）λ③ ΔN’ = Dsinθ - δ （2）λ其中，D为光栅常数，θ为入射光线与法线的夹角，δ为夹杂在光路中的任意二棱镜或其他光学元件造成的光程差。

因此，干涉条纹间距的变化就可以直接读出光栅常数。

二、实验器材和方法实验器材：Michelson干涉仪、光栅、单色光源、自适应调节台、光学台、镜头和测量屏等。

实验方法：1. 在Michelson干涉仪上布置好实验器材。

2. 开启单色光源，取得光栅干涉条纹之后，确认干涉条纹的位置。

3. 将干涉仪向上调整2 cm左右，如有需要可用两个镜头调整控制光束位置，让光栅干涉条纹更加清晰。

4. 用自适应调节台挡住两只一侧的光路，再用光学器具精确定位，确认刻线宽度。

5. 移动调节台，使光路通过光栅的不同位置，即可取得不同级次的干涉条纹，测量干涉条纹间距差ΔN及ΔN’。

三、实验结果与分析使用上述方法进行实验，分别在ΔN和ΔN’处得到了干涉条纹的数目分别为12和13。

代入公式（1）和（2）可得：ΔN = Dsinθ = 12λΔN’ = Dsinθ - δ = 13λ其中，λ为单色光波长，δ为根据干涉纹的位置所确定的光程差。

得分教师签名批改日期一、实验设计方案1、实验目的1.1、了解光栅的分光特性；1.2、掌握什么是光栅常数以及求光栅常数的基本原理与公式；1.3、掌握一种测量光栅常数的方法。

2、实验原理2.1、测量光栅常数光栅是由许多等宽度a（透光部分）、等间距b（不透光部分）的平行缝组成的一种分光元件。

当波长为λ的单色光垂直照射在光栅面上时，则透过各狭缝的光线因衍射将向各方向传播，经透镜会聚后相互干涉，并在透镜焦平面上形成一系列间距不同的明条纹。

根据夫琅和费衍射理论，衍射光谱中明条纹的位置由下式决定：（a+b）sinφk=kλ（k=0，± 1，± 2，⋯）（2.1.1）式中 a+b=d称为光栅常数， k为光谱级数，φk为第 k级谱线的衍射角。

见图 2.1.2，k=0对应于φ =0，称为中央明条纹，其它级数的谱线对称分布在零级谱线的两侧。

如果入射光不是单色光，则由式（ 2.1.1）可知，λ不同，φk也各不相同，于是将复色光分解。

而在中央 k=0，φ k=0处，各色光仍然重叠在一起，组成中央明条纹。

在中央明条纹两侧对称地分布 k=1，2，⋯级光谱线，各级谱线都按波长由小到大，依次排列成一组彩色谱线，如图 2.1.2所示。

根据式（2.1.1），如能测出各种波长谱线的衍射角φk，则从已知波长λ的大小，可以算出光栅常数 d；反之，已知光栅常数d，则可以算出波长λ。

本试验则是已知波长λ 求光栅常数。

2.2、注意事项2.2.1、光源必须垂直入射光栅，否则会引起较大的误差。

2.2.2、所有装置尽量处于同一水平面上，这样才能发生明显的衍射。

图 2.1.2光栅衍射谱2.3、实验装置光栅（分光）750 接口钠灯光传感器转动传感器计算机和数据处理软件 DataStudio实验装置说明：钠灯提供光源，光通过光栅后到达屏上，并通过光传感器传到计算机中，我们手动屏，是光传感器能接收并将其数据传到计算机上，而我们转动的角度会通过转动传感器传给计算机（不过要加以计算，有 60 倍的关系）。

光栅常数的实验报告光栅常数的实验报告引言：光栅是一种用于分光和测量光波长的重要工具。

光栅常数是光栅的一个重要参数，它与光栅的刻线间距有关。

本实验旨在通过测量光栅的干涉条纹，计算出光栅常数，并分析实验结果的准确性和可靠性。

实验装置与原理：本实验使用的装置主要包括光源、准直器、光栅、物镜和观察屏。

实验原理基于光的干涉现象，当平行入射的单色光通过光栅时，会产生一系列干涉条纹。

通过观察这些干涉条纹的位置和间距，可以计算出光栅的常数。

实验步骤：1. 将准直器对准光源，使其发出的光束尽可能平行。

2. 将光栅放置在准直器后，调整角度使得光束垂直入射到光栅上。

3. 将观察屏放置在光栅的透射方向上，调整距离使得光栅的衍射图样清晰可见。

4. 观察屏上出现的干涉条纹，并用尺子测量相邻两条条纹的距离。

5. 重复实验多次，取平均值计算光栅常数。

实验结果与分析：通过多次实验测量，我们得到了一系列干涉条纹的间距数据，并计算出了光栅常数。

在分析结果时，我们需要考虑实验误差和系统误差对结果的影响。

实验误差可能来自于测量的不准确性，例如使用尺子测量干涉条纹的距离时，由于人眼的视觉限制，可能存在一定的误差。

为了减小这种误差，我们可以使用更精确的测量仪器，如显微镜或激光干涉仪。

系统误差可能来自于实验装置的不完善或使用过程中的误差。

例如，光源的稳定性、光栅的质量以及观察屏的位置调整等因素都可能对实验结果产生影响。

为了减小系统误差，我们可以使用更稳定的光源，选择质量较高的光栅，并严格控制实验条件。

在分析实验结果时，我们还可以与理论值进行比较。

光栅常数可以通过光栅的刻线间距和入射光的波长计算得出。

如果实验结果与理论值相差较大，我们需要进一步检查实验装置和操作是否存在问题，并尝试排除误差。

结论：通过本实验，我们成功测量了光栅的干涉条纹，并计算出了光栅常数。

在分析结果时，我们需要考虑实验误差和系统误差的影响。

为了提高实验结果的准确性和可靠性，我们可以采取一些措施，如使用更精确的测量仪器和优化实验装置。

测量光栅常数实验报告测量光栅常数实验报告引言：光栅是一种常用的光学元件，它通过周期性的透明和不透明条纹，将入射光分解成多个亮暗相间的光斑。

测量光栅常数是研究光栅性质和应用的重要手段之一。

本实验旨在通过测量光栅的衍射图样，确定光栅常数。

实验原理：光栅常数是指光栅上相邻两个透明条纹之间的距离。

在实验中，我们使用了一束单色光照射到光栅上，通过观察和测量光栅的衍射图样，可以得到光栅常数的近似值。

实验装置：本实验使用的装置包括：光源、光栅、准直器、透镜、白纸和尺子。

光源发出单色光，准直器将光线准直，透镜将光线聚焦在光栅上，白纸用于观察光栅的衍射图样，尺子用于测量图样上的条纹间距。

实验步骤：1. 将光源打开，并调整到适当的亮度。

2. 将准直器放置在光源前方，调整准直器的位置和角度，使得光线尽可能平行。

3. 将透镜放置在准直器后方，调整透镜的位置和焦距，使得光线能够聚焦在光栅上。

4. 将白纸放置在光栅的后方，调整白纸的位置和倾斜角度，使得光栅的衍射图样能够清晰地显示在白纸上。

5. 使用尺子测量衍射图样上相邻两个透明条纹之间的距离，即可得到光栅常数的近似值。

实验注意事项：1. 在进行实验时，要注意保持实验环境的安静和稳定，避免外界干扰。

2. 调整准直器、透镜和白纸的位置时，要小心操作，避免碰撞和损坏实验装置。

3. 在测量光栅常数时，要尽量准确地读取尺子上的刻度，并注意避免视觉偏差。

实验结果与分析：根据实验测量得到的数据，我们可以计算出光栅常数的近似值。

在实验过程中，我们发现光栅的衍射图样呈现出明暗相间的条纹，且条纹间距随着入射光波长的变化而变化。

这与光栅的工作原理相符。

实验的精确性和可靠性取决于多个因素，如实验装置的精度、测量的准确性等。

在实验中，我们尽可能采取了精确的测量方法，并对数据进行了多次重复测量，以提高实验结果的可靠性。

结论：通过本实验，我们成功测量了光栅的常数，并得到了近似值。

实验结果表明，光栅常数是一个重要的光学参数，对于研究光栅的性质和应用具有重要意义。

＇＇ ＇ ＇
l n d l n m l n si n m
ln d cosm 1
m
sin m tan m
d d
(
ln d m
)2
(m
)2
ln d m
m
m tan m
（2） 的不确定度
d si n m / m
l n l n d l n( si n m) l n m
l n cos m 1
另外再调载物台使之大致呈水平状态。（2）点亮照明小 灯，调节并看清准线和带有绿色小十字窗口。（3）调节并 使载物台上的准直镜正反两面都进入望远镜，并且成清晰
的像。（4）采取逐步逼近各半调节法使从准直镜上发射 所成的十字叉丝像与准直线重合。（5）目测使平行光管 光轴与望远镜光轴重合，打开狭缝并在望远镜中成清晰的 大约 1mm 宽的狭缝像。（6）使狭缝像分别水平或垂直并 调节使狭缝像中心与十字叉丝中点想重合。调节过程中要 注意已经调节好的要固定好，以免带入新的误差，另外注 意逐步逼近各半调节法的使用。 2.光栅方程和色散率的表达式中各量的物理意义及适用条件? 答：（1）在光栅方程 中λ为实验中所测光的波长，如本实 验中绿光的波长。K 为衍射光谱级数φ为衍射角，d 为光 栅常数即光栅相临两刻蚊间长度。实用条件取决与级数的 选取应与实验相一致。 （2）色散率的表达式 中相应量与光栅方程中具有相同含义。 3.当平行光管的狭缝很宽时，对测量有什么影响? 答：造成测量误差偏大，降低实验准确度。不过，可采取分别 测狭缝两边后求两者平均以降低误差。 4.若在望远镜中观察到的谱线是倾斜的，则应如何调整? 答：证明狭缝没有调与准线重合有一定的倾斜，拿开光栅调节 狭缝与准线重合。 5.为何作自准调节时,要以视场中的上十字叉丝为准，而调节平 行光管时，却要以中间的大十字叉丝为准? 答：因为在自准调节时照明小灯在大十字叉丝下面，另外要保

光栅常数实验报告光栅常数实验报告引言：光栅常数是光栅的一个重要参数，它描述了光栅上单位长度内的刻线数目。

在光学实验中，测量光栅常数可以帮助我们了解光的波动性质以及光的干涉现象。

本实验旨在通过测量干涉条纹的间距，来计算光栅常数，并探究光栅常数与光的波长之间的关系。

实验方法：首先，我们需要准备一个光栅和一束单色光源。

将光源照射到光栅上，观察干涉条纹的形成。

然后，使用显微镜观察干涉条纹，并测量相邻两个亮纹或暗纹之间的距离，即干涉条纹的间距。

在实验中，我们可以使用一块标尺或显微镜的刻度来测量间距。

实验结果：在实验中，我们使用了一束红光进行测量，其波长为650纳米。

通过观察干涉条纹，我们测得相邻两个亮纹或暗纹之间的距离为2.5毫米。

根据光栅干涉的原理，我们可以得到以下公式：d*sinθ = mλ其中，d为光栅常数，θ为光栅的入射角，m为干涉条纹的级次，λ为光的波长。

根据实验数据，我们可以计算出光栅常数d的值。

代入已知的波长λ和观察到的干涉条纹级次m，我们可以得到：d = mλ/sinθ在本实验中，我们使用的是一块平行光栅，因此入射角θ等于0。

代入已知的波长和观察到的干涉条纹级次，我们可以得到光栅常数d的值。

讨论：通过实验测量得到的光栅常数可以帮助我们进一步了解光的波动性质。

根据实验结果，我们可以观察到不同级次的干涉条纹，这是因为不同级次对应着不同的光程差。

光栅的刻线越密集，光程差越大，干涉条纹的级次也越高。

此外，我们还可以通过实验结果验证光的波动性质。

根据光栅干涉的原理，干涉条纹的间距与光的波长成反比。

因此，当我们使用不同波长的光源进行实验时，可以观察到干涉条纹的间距发生变化。

这一现象证明了光的波动性质，以及光栅在分光学中的重要应用。

结论：通过本实验，我们成功测量了光栅常数，并探究了光栅常数与光的波长之间的关系。

实验结果表明，光栅常数与光的波长成反比。

这一实验结果验证了光的波动性质，并为光学研究提供了重要的参考数据。

光栅常数的测定实验报告
实验目的，通过实验测定光栅的常数，掌握光栅的使用方法，加深对光学原理的理解。

实验仪器，光栅、单色光源、平行光管、读数显微镜、光电计。

实验原理：当平行光垂直入射到光栅上时，会产生衍射现象。

通过衍射公式可以得到光栅的常数：
dsinθ = mλ。

其中，d为光栅的常数，θ为衍射角，m为衍射级数，λ为入射光波长。

实验步骤：
1. 将光栅固定在平行光管上，使得入射光垂直照射到光栅上。

2. 调整光栅和单色光源的位置，使得光栅的主衍射级尽可能明亮。

3. 使用读数显微镜测量主衍射级的角度，并记录下来。

4. 用光电计测量入射光的波长，并记录下来。

实验数据：
1. 主衍射级的角度，θ = 30°。

2. 入射光的波长，λ = 600nm。

实验结果：
根据衍射公式，可以计算出光栅的常数：
d = mλ/sinθ = 1600nm/sin30° = 1200nm。

实验结论：
通过本次实验，我们成功测定了光栅的常数为1200nm。

实验结果与理论值基本吻合，表明实验操作和数据测量的准确性较高。

同时，通过本次实验，我们掌握了光栅的使用方法，并加深了对光学原理的理解。

实验总结：
本次实验通过测定光栅的常数，加深了我们对光学原理的理解，提高了实验操作和数据处理的能力。

同时，也让我们更加熟悉了光学实验仪器的使用方法，为以后的实验打下了良好的基础。

在今后的学习和实验中，我们将继续努力，不断提高实验操作的技能，加深对光学原理的理解，为今后的科研工作和实践应用打下坚实的基础。
