锂电池搅拌原理及工艺流程

锂离子电池（含动力电池）搅拌和涂布工艺知识及异常处理新能源的锂离子电池发展很快，作为锂离子电池制造，每个工厂都在不断创新新的工艺，而这个工艺的发展速度很快，而真正核心的技术是新材料配方的应用和制作极片（涂布）过程中遇到问题的解决成为一个难点，而这个难点需要系统的知识才能解决，总结十几年的心得体会供大家学习。

主要内容有：一、术语二、正极材料三、负极材料四、陶瓷隔离膜材料五、正极搅拌六、负极搅拌七、陶瓷隔离膜搅拌八、正极涂布九、负极涂布十、陶瓷隔离膜tubu十一、正极底涂印刷一术语1.1 粘度：粘度是指液体受外力作用移动时，分子间产生的内磨擦力的量度；单位是mpa.s，我们测量粘度用旋转粘度计：包括一块平板和一块锥板样品粘度越大，扭矩越大。

扭矩检测器内设有一个可变电容器，其动片随着锥板转动，从而改变本身的电容数值。

这一电容变化反映出的扭簧扭矩即为被测样品的粘度，由仪表显示出来。

1.2 颗粒度：粒的大小。

通常球体颗粒的粒度用直径表示，立方体颗粒的粒度用边长表示。

一般所说的粒度是指造粒后的二次粒子的粒度。

表示粒度特性的几个关键指标：D50/D90/D991.3 比表面积:单位重量的颗粒的表面积之和。

比表面积的单位为m2/kg或cm2/g。

比表面积与粒度有一定的关系，粒度越细，比表面积越大，但这种关系并不一定是正比关系。

1.4 固含量：浆料中固体物质质量占总质量的百分比1.5 透气度：严格来讲应该称为透气度或者透气量。

空气透过织物（PE及PTFE等等）的性能。

以在规定的试样面积、压降和时间条件下，气流垂直通过试样的速率表示。

对于我们所做的陶瓷隔离膜，透气度越大，说明孔隙率小。

1.6 公转：对我们搅拌来讲就是一个浆绕着另一个浆转动叫做公转1.7 自转：是指物件自行旋转的运动，物件会沿著一条穿越身件本身的轴进行旋转，这条轴被称为自转轴。

1.8 搅拌速度：每分钟搅拌的速度，单位是RPM1.9 涂布重量：一般厂家是按照面密度来做，有的移50*100=500m2为单位，有的是以标准的圆1540.25MM2的重量来做为标准单位设计和监控1.10 压实密度：=面密度/(极片碾压后的厚度—集流体厚度) ，单位：g/cm3压实密度，冷压后的不含基材的厚度1.11 振实密度：在规定条件下容器中的粉末经振实后所测得的单位容积的质量，振实密度与压实密度不成正比例关系1.12 克容量：实际指的并不是“电池”的克容量，而是电池内部材料如：磷酸铁锂、钴酸锂、锰酸锂、镍酸锂等等的克容量，每种材料的克容量是不相同的。

锂离⼦电池基本原理配⽅及⼯艺流程锂离⼦电池原理及⼯艺流程⼀、原理1.0 正极构造LiCoO2+ 导电剂+ 粘合剂(PVDF) + 集流体（铝箔）正极2.0 负极构造⽯墨+ 导电剂+ 增稠剂(CMC) + 粘结剂(SBR) + 集流体（铜箔）负极3.0⼯作原理3.1 充电过程：⼀个电源给电池充电，此时正极上的电⼦e从通过外部电路跑到负极上，正锂离⼦Li+从正极“跳进”电解液⾥，“爬过”隔膜上弯弯曲曲的⼩洞，“游泳”到达负极，与早就跑过来的电⼦结合在⼀起。

负极上发⽣的反应为6C + xLi++ x e?→Li x C63.2 电池放电过程放电有恒流放电和恒阻放电，恒流放电其实是在外电路加⼀个可以随电压变化⽽变化的可变电阻，恒阻放电的实质都是在电池正负极加⼀个电阻让电⼦通过。

由此可知，只要负极上的电⼦不能从负极跑到正极，电池就不会放电。

电⼦和Li+都是同时⾏动的，⽅向相同但路不同，放电时，电⼦从负极经过电⼦导体跑到正极，锂离⼦Li+从负极“跳进”电解液⾥，“爬过”隔膜上弯弯曲曲的⼩洞，“游泳”到达正极，与早就跑过来的电⼦结合在⼀起。

3.3 充放电特性电芯正极采⽤LiCoO2、LiNiO2、LiMn2O2，其中LiCoO2本是⼀种层结构很稳定的晶型，但当从LiCoO2拿⾛x个Li离⼦后，其结构可能发⽣变化，但是否发⽣变化取决于x的⼤⼩。

通过研究发现当x > 0.5时，Li1-x CoO2的结构表现为极其不稳定，会发⽣晶型瘫塌，其外部表现为电芯的压倒终结。

所以电芯在使⽤过程中应通过限制充电电压来控制Li1-X CoO2中的x值，⼀般充电电压不⼤于4.2V那么x⼩于0.5 ，这时Li1-X CoO2的晶型仍是稳定的。

负极C6其本⾝有⾃⼰的特点，当第⼀次化成后，正极LiCoO2中的Li被充到负极C6中，当放电时Li回到正极LiCoO2中，但化成之后必须有⼀部分Li留在负极C6中⼼，以保证下次充放电Li的正常嵌⼊，否则电芯的压倒很短，为了保证有⼀部分Li留在负极C6中，⼀般通过限制放电下限电压来实现：安全充电上限电压≤ 4.2V，放电下限电压≥ 2.5V。

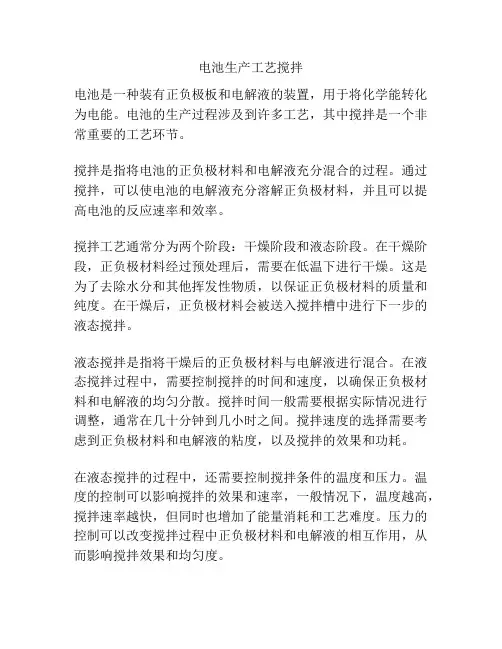

电池生产工艺搅拌电池是一种装有正负极板和电解液的装置，用于将化学能转化为电能。

电池的生产过程涉及到许多工艺，其中搅拌是一个非常重要的工艺环节。

搅拌是指将电池的正负极材料和电解液充分混合的过程。

通过搅拌，可以使电池的电解液充分溶解正负极材料，并且可以提高电池的反应速率和效率。

搅拌工艺通常分为两个阶段：干燥阶段和液态阶段。

在干燥阶段，正负极材料经过预处理后，需要在低温下进行干燥。

这是为了去除水分和其他挥发性物质，以保证正负极材料的质量和纯度。

在干燥后，正负极材料会被送入搅拌槽中进行下一步的液态搅拌。

液态搅拌是指将干燥后的正负极材料与电解液进行混合。

在液态搅拌过程中，需要控制搅拌的时间和速度，以确保正负极材料和电解液的均匀分散。

搅拌时间一般需要根据实际情况进行调整，通常在几十分钟到几小时之间。

搅拌速度的选择需要考虑到正负极材料和电解液的粘度，以及搅拌的效果和功耗。

在液态搅拌的过程中，还需要控制搅拌条件的温度和压力。

温度的控制可以影响搅拌的效果和速率，一般情况下，温度越高，搅拌速率越快，但同时也增加了能量消耗和工艺难度。

压力的控制可以改变搅拌过程中正负极材料和电解液的相互作用，从而影响搅拌效果和均匀度。

除了搅拌的时间、速度、温度和压力的控制，还需要注意搅拌设备的选择和维护。

搅拌设备通常分为机械搅拌和气体搅拌两种形式。

机械搅拌是通过搅拌机的旋转运动，使正负极材料和电解液产生剪切和湍流，从而提高混合效果。

气体搅拌则是通过向搅拌槽中注入空气或其他气体，产生气泡和涡流，从而实现混合的目的。

维护搅拌设备的关键是定期检查和清洁，以确保设备的正常运行和耐用性。

同时，还需要根据生产工艺的要求进行调整和优化，以提高搅拌效果和节约能源。

总之，电池的生产工艺中的搅拌是一个重要的环节，通过搅拌可以充分混合正负极材料和电解液，提高电池的反应速率和效率。

在搅拌过程中，需要注意控制搅拌的时间、速度、温度和压力，选择适当的设备和进行定期的维护。

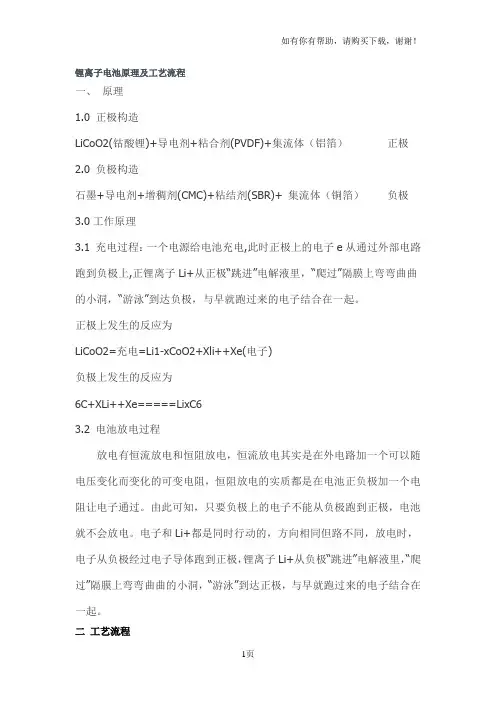

锂离子电池原理及工艺流程一、原理1.0 正极构造LiCoO2(钴酸锂)+导电剂+粘合剂(PVDF)+集流体（铝箔）正极2.0 负极构造石墨+导电剂+增稠剂(CMC)+粘结剂(SBR)+ 集流体（铜箔）负极3.0工作原理3.1 充电过程：一个电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。

正极上发生的反应为LiCoO2=充电=Li1-xCoO2+Xli++Xe(电子)负极上发生的反应为6C+XLi++Xe=====LixC63.2 电池放电过程放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。

由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。

电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。

二工艺流程1.正负极配方1.1正极配方（LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体（铝箔）正极）(10μm):93.5%LiCoO2其它：6.5%如Super-P:4.0%PVDF761:2.5%NMP（增加粘结性）:固体物质的重量比约为810:1496a)正极黏度控制6000cps(温度25转子3)；b)NMP重量须适当调节，达到黏度要求为宜；c)特别注意温度湿度对黏度的影响●钴酸锂：正极活性物质，锂离子源，为电池提高锂源。

钴酸锂：非极性物质，不规则形状，粒径D50一般为6-8 μm，含水量≤0.2%，通常为碱性，PH值为10-11左右。

锰酸锂：非极性物质，不规则形状，粒径D50一般为5-7 μm，含水量≤0.2%，通常为弱碱性，PH值为8左右。

锂电池工艺流程及具体操作原理
锂电池是一种比能量高、无污染、自放电率低的新型电源。

与传统的镍镉、镍氢电池相比，锂电池具有体积小、重量轻、寿命长、自放电率低和安全性好等优点。

其能量密度可达
100wh/kg，是镍镉电池的2倍，是铅酸电池的6倍。

锂离子电池具有高能量密度、高安全性、高比能量和循环寿命长等优点，其最大特点是自放电率低。

锂离子电池的生产工艺流程如下：
1.铜箔的制备：将铜箔浸在电解液中，使其成为锂离子电池的正负极材料。

2.极片制作：将铜箔粘合成一大张铝箔。

然后再将铝箔上卷制成圆筒形，再用胶带将圆筒固定在金属架上。

3.极片烘干：将铜箔与电解液粘接剂一同放入烘箱内，使其升温到一定温度后，再加入锂离子电池正极活性材料中，然后关闭烘箱的门，使其自然冷却。

4.化成：将极片放入化成炉中，使其温度达到200℃左右，开始化成。

化成时先要预热到250℃，然后再进入化成炉中进行充电。

—— 1 —1 —。

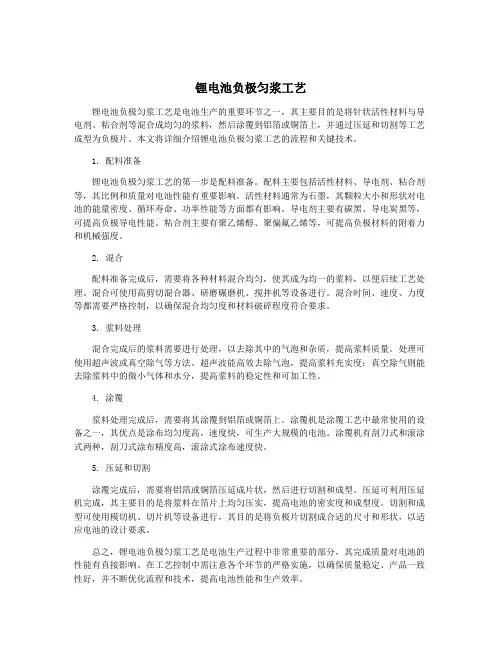

锂电池负极匀浆工艺锂电池负极匀浆工艺是电池生产的重要环节之一，其主要目的是将针状活性材料与导电剂、粘合剂等混合成均匀的浆料，然后涂覆到铝箔或铜箔上，并通过压延和切割等工艺成型为负极片。

本文将详细介绍锂电池负极匀浆工艺的流程和关键技术。

1. 配料准备锂电池负极匀浆工艺的第一步是配料准备。

配料主要包括活性材料、导电剂、粘合剂等，其比例和质量对电池性能有重要影响。

活性材料通常为石墨，其颗粒大小和形状对电池的能量密度、循环寿命、功率性能等方面都有影响。

导电剂主要有碳黑、导电炭黑等，可提高负极导电性能。

粘合剂主要有聚乙烯醇、聚偏氟乙烯等，可提高负极材料的附着力和机械强度。

2. 混合配料准备完成后，需要将各种材料混合均匀，使其成为均一的浆料，以便后续工艺处理。

混合可使用高剪切混合器、研磨碾磨机、搅拌机等设备进行。

混合时间、速度、力度等都需要严格控制，以确保混合均匀度和材料破碎程度符合要求。

3. 浆料处理混合完成后的浆料需要进行处理，以去除其中的气泡和杂质，提高浆料质量。

处理可使用超声波或真空除气等方法。

超声波能高效去除气泡，提高浆料充实度；真空除气则能去除浆料中的微小气体和水分，提高浆料的稳定性和可加工性。

4. 涂覆浆料处理完成后，需要将其涂覆到铝箔或铜箔上。

涂覆机是涂覆工艺中最常使用的设备之一，其优点是涂布均匀度高，速度快，可生产大规模的电池。

涂覆机有刮刀式和滚涂式两种，刮刀式涂布精度高，滚涂式涂布速度快。

5. 压延和切割涂覆完成后，需要将铝箔或铜箔压延成片状，然后进行切割和成型。

压延可利用压延机完成，其主要目的是将浆料在箔片上均匀压实，提高电池的密实度和成型度。

切割和成型可使用模切机、切片机等设备进行，其目的是将负极片切割成合适的尺寸和形状，以适应电池的设计要求。

总之，锂电池负极匀浆工艺是电池生产过程中非常重要的部分，其完成质量对电池的性能有直接影响。

在工艺控制中需注意各个环节的严格实施，以确保质量稳定、产品一致性好，并不断优化流程和技术，提高电池性能和生产效率。

锂离子电池的原理动态图、配方和工艺流程、具体制作参数全解锂离子电池的原理动态图、配方和工艺流程、具体制作参数全解锂离子电池是一种二次电池（充电电池），它主要依靠Li 在两个电极之间往返嵌入和脱嵌来工作。

随着能源汽车等下游产业不断发展，锂离子电池的生产规模正在不断扩大。

一、工作原理1、正极构造LiCoO2 导电剂粘合剂 (PVDF) 集流体（铝箔）2、负极构造石墨导电剂增稠剂 (CMC) 粘结剂 (SBR) 集流体（铜箔）3、工作原理3.1 充电过程一个电源给电池充电，此时正极上的电子e从通过外部电路跑到负极上，正锂离子Li 从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。

此时：正极上发生的反应为：负极上发生的反应为：3.2 电池放电过程放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。

由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。

电子和Li 都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li 从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。

3.3 充放电特性电芯正极采用LiCoO2 、LiNiO2、LiMn2O2，其中LiCoO2本是一种层结构很稳定的晶型，但当从LiCoO2拿走x个Li离子后，其结构可能发生变化，但是否发生变化取决于x的大小。

通过研究发现当x >0.5时，Li1-xCoO2的结构表现为极其不稳定，会发生晶型瘫塌，其外部表现为电芯的压倒终结。

所以电芯在使用过程中应通过限制充电电压来控制Li1-xCoO2中的x值，一般充电电压不大于4.2V那么x<0.5 ，这时Li1-xCoO2的晶型仍是稳定的。

负极C6其本身有自己的特点，当第一次化成后，正极LiCoO2中的Li被充到负极C6中，当放电时Li回到正极LiCoO2中，但化成之后必须有一部分Li留在负极C6中心，以保证下次充放电Li的正常嵌入，否则电芯的压倒很短，为了保证有一部分Li留在负极C6中，一般通过限制放电下限电压来实现：安全充电上限电压≤4.2V，放电下限电压≥2.5V。

一、锂电池生产制造流程及核心设备（一）生产流程锂电池的生产工艺分为前、中、后三个阶段，前段工序的目的是将原材料加工成为极片，核心工序为涂布；中段目的是将极片加工成为未激活电芯；后段工序是检测封装，核心工序是化成、分容。

锂电设备按照电池生产制造流程，划分为前段设备、中段设备、后段设备。

前段设备价值占比约40%，其中涂布机价值占75%，辊压机价值大于分切机。

三元材料对前段设备的性能要求更高，前段设备价值占比会逐步增加。

中段设备价值占比约30%，其中卷绕机价值占比70%。

目前卷绕机市场集中度较高，CR3达到60%-70%。

卷绕机高端市场受到韩国KOEM和日本CKD的竞争，国内高端市占率50%。

后段设备价值占比约30%，其中化成分容系统占70%，组装占30%。

图片（二）前段：打造涂覆有正负极活性物质的极片1、前段工序前段工序主要包括浆料搅拌、正负极涂布、辊压、分切、极片制作和模切。

搅拌：先使用锂电池真空搅拌机，在专用溶剂和黏结剂的作用下，混合粉末状的正负极活性物质，经过高速搅拌均匀后，制成完全没有气泡的浆状正负极物质。

涂布：将制成的浆料均匀涂覆在金属箔的表面，烘干，分别制成正、负极极片。

辊压：辊压机通过上下两辊相向运行产生的压力，对极片的涂布表面进行挤压加工，极片受到高压作用由原来蓬松状态变成密实状态的极片，辊压对能量密度的明显相当关键。

分切：将辊压好的电极带按照不同电池型号，切成装配电池所需的长度和宽度，要求在切割时不出现毛刺。

2、涂布机涂布的主要目的是将稳定性好、粘度好、流动性好的浆料，均匀地涂覆在正负极表面上。

其对锂电池的重要意义主要体现在一致性、循环寿命、安全性三方面。

在涂布过程中，若极片前、中、后三段位置正负极浆料涂层厚度不一致，或者极片前后参数不一致，则容易引起电池容量过低或过高，且可能在电池循环过程中形成析锂，影响电池寿命。

涂布过程要严格确保没有颗粒、杂物、粉尘等混入极片中，如果混入杂物会引起电池内部微短路，严重时导致电池起火爆炸。

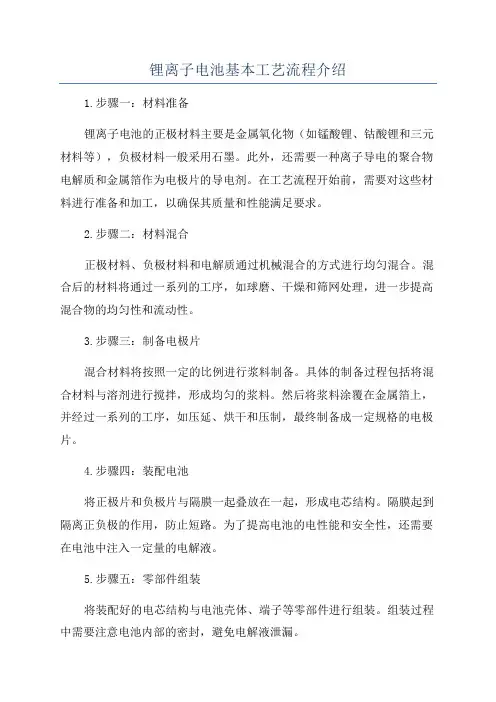

锂离子电池基本工艺流程介绍1.步骤一：材料准备锂离子电池的正极材料主要是金属氧化物（如锰酸锂、钴酸锂和三元材料等），负极材料一般采用石墨。

此外，还需要一种离子导电的聚合物电解质和金属箔作为电极片的导电剂。

在工艺流程开始前，需要对这些材料进行准备和加工，以确保其质量和性能满足要求。

2.步骤二：材料混合正极材料、负极材料和电解质通过机械混合的方式进行均匀混合。

混合后的材料将通过一系列的工序，如球磨、干燥和筛网处理，进一步提高混合物的均匀性和流动性。

3.步骤三：制备电极片混合材料将按照一定的比例进行浆料制备。

具体的制备过程包括将混合材料与溶剂进行搅拌，形成均匀的浆料。

然后将浆料涂覆在金属箔上，并经过一系列的工序，如压延、烘干和压制，最终制备成一定规格的电极片。

4.步骤四：装配电池将正极片和负极片与隔膜一起叠放在一起，形成电芯结构。

隔膜起到隔离正负极的作用，防止短路。

为了提高电池的电性能和安全性，还需要在电池中注入一定量的电解液。

5.步骤五：零部件组装将装配好的电芯结构与电池壳体、端子等零部件进行组装。

组装过程中需要注意电池内部的密封，避免电解液泄漏。

6.步骤六：充放电测试在电池组装完成后，需要经过一系列的充放电测试来检验电池的性能。

这些测试包括容量测试、循环寿命测试、安全性测试等。

7.步骤七：封装和包装经过充放电测试合格后，电池将会被封装和包装。

封装过程中需要采用密封瓦楞纸箱和塑料薄膜等材料，以确保电池的安全性和防潮性。

以上就是锂离子电池的基本工艺流程。

当然，实际生产中还会有更多的细节操作和工艺优化，以适应不同规格和性能要求的电池产品。

锂离子电池工艺的发展也是一个不断演进的过程，目标是提高电池的能量密度、循环寿命和安全性能，以满足不断增长的市场需求。

锂电池的制造过程及工艺原理
锂电池是一种以锂离子作为电荷载体的蓄电池，具有高能量密度、长寿命、无记忆效应等优点，广泛应用于移动电子设备、电动车辆等领域。

其制造过程包括以下几个关键步骤：
1. 正负极材料的制备：锂电池的正极材料主要有锂钴氧化物、锂镍锰钴氧化物等，负极材料主要有石墨、硅基材料等。

这些材料需要经过粉碎、烘干、搅拌等处理，以获得均匀、稳定的颗粒。

2. 电解液的准备：锂电池的电解液通常采用含有锂盐的有机溶剂，如碳酸锂、丙烯腈等。

制备过程需要注意控制溶液的浓度、纯度等参数，避免产生不利于电池性能的杂质。

3. 电池组装：将正负极材料、电解液以及隔膜等组装在一起，形成电池单体。

电池单体的结构和尺寸需要根据应用场景进行设计和优化，以满足不同的功率和容量需求。

4. 电池测试和包装：制造完成的电池单体需要进行电性能测试，以检验其容量、内阻、循环寿命等指标是否符合设计要求。

测试合格的电池单体会进行包装和标记，以便于运输和销售。

在整个制造过程中，控制工艺参数和质量检测是关键。

例如，正负极材料的配比、烘干温度和时间等参数会直接影响电池的性能；电池组装的过程要求精密度高，以避免电池内部短路等安全问题。

除了制造过程，锂电池的使用和处理也需要注意相关安全措施，避免发生电池漏液、爆炸等意外情况。

- 1 -。

磷酸铁锂电池生产流程及工艺首先是材料的准备。

磷酸铁锂电池的正极材料主要是由磷酸铁锂粉末、碳黑和导电剂组成。

负极材料一般采用石墨。

除了正负极材料外，还需要准备电解液和隔膜等材料。

接下来是材料的搅拌。

磷酸铁锂粉末、碳黑和导电剂需要在搅拌机中充分混合，使其均匀分散，以确保电极性能的稳定和一致性。

制浆是下一个步骤。

搅拌好的材料需要添加一定量的有机溶剂，形成具有适宜粘度的糊状物，这个糊状物就是制浆。

制浆可以通过搅拌机或者球磨机来进行。

制膜是制备电池正负极的关键步骤。

制浆后的糊状物需通过匀浆机或者溶剂铜带机来制备电极膜。

匀浆机通过辊涂法，将糊状物匀布于铜箔表面，并通过烘干工艺来去除有机溶剂和溶剂残留。

溶剂铜带机将糊状物涂布到铜箔上，然后经过烘干、卷绕等工艺处理。

压片是将正负极材料和隔膜进行叠放，并经过压力机进行压制，形成电池片。

电池片的压制过程需要控制好温度、压力和压制时间等参数，以确保电池片的一致性和获得良好的压片密度。

最后是电池组装。

将电池片与收集器件进行叠放，并装入电池壳体中。

电池组装还需要添加电解液，并密封电池壳体。

电解液的添加需要注入精确的体积，并要进行真空封装，确保电池内部无气体残留。

电池组装完成后，还需要进行容量和性能测试，以保证电池的质量。

总的来说，磷酸铁锂电池的生产流程及工艺涉及到材料的准备、搅拌、制浆、制膜、压片、电池组装等多个环节和大量的设备和工艺控制。

通过严格的工艺控制和优化流程，可以提高电池的性能和品质，满足不同应用需求。
