显示器显示的原理
显示器是一种能够将电子信号转化为可见图像的设备。
它通过以下原理实现图像的显示。
1. 点阵显示原理：显示器由许多微小的像素组成。
每个像素包含红、绿、蓝三个次像素，可以通过不同的亮度和颜色组合来显示各种图像。
电子信号通过传输到相应的像素，控制每个次像素的亮度和颜色，从而在整个显示屏上形成图像。
2. 液晶显示原理：液晶显示器使用液晶分子的光电效应来控制像素的亮度。
在正常情况下，液晶分子呈现是扭曲排列，在光通过时可以旋转光的偏振方向。
利用这个特性，液晶显示器可以通过改变液晶分子的扭曲状态和旋转角度来控制光的透射和反射。
背光源照射到液晶屏幕上的液晶分子，经过调节后的光线会透过液晶分子层，最终形成可见图像。
3. 发光二极管（LED）显示原理：LED显示器是通过大量的发光二极管来实现显示的。
LED是一种半导体元件，通过电流经过二极管时，会发生电子的复合和散发光能。
LED显示器利用颜色不同的LED发光二极管的组合来生成彩色图像，通过调整电流的大小，控制LED的亮度。
4. 真空显像管（CRT）显示原理：CRT显示器是使用一种被称为阴极射线管（CRT）的真空管来显示图像。
CRT显示器由阴极电子枪、聚焦系统和荧光屏组成。
阴极电子枪通过加热的阴极产生电子，电子经过加速电极后形成高速电子束，然后通过磁场的作用进行偏转，最终击中荧光屏上的荧光物质，使
其发出可见光。
电子束的扫描和击中位置的控制，实现了图像的显示。
以上是几种常见的显示器显示原理，不同类型的显示器采用不同的技术实现图像的显示。
显示屏的原理
显示屏是一种用于显示图像和文字的设备。
它的工作原理基于光学和电学的相互作用。
显示屏通常由许多小像素组成，每个像素都具有特定的颜色和亮度。
下面将介绍几种常用的显示屏原理。
1. 液晶显示屏(LCD)：液晶显示屏利用液晶材料的特性来控制
光的透过程度。
液晶屏幕中，每个像素都由液晶作为光开关来控制。
当在液晶屏幕中的电场作用下，液晶分子会重新排列，改变光的透过程度，从而实现显示效果。
2. 有机发光二极管显示屏(OLED)：OLED显示屏由许多有机
发光二极管组成。
当电流通过发光二极管时，它们会释放出光。
每个像素都包含一个红、绿和蓝的发光二极管，通过控制三原色的亮度和组合方式，可以产生丰富的颜色和图像。
3. 阴极射线管显示屏(CRT)：CRT显示屏工作原理基于阴极射
线管的原理。
CRT显示屏由一个电子枪、一个阴极和一个荧
光屏组成。
电子枪会发射出电子束，通过改变电子束的位置和强度，可以在荧光屏上生成不同的亮度和颜色，形成图像。
4. 平面显示屏(LED)：平面显示屏使用了一种称为发光二极管
的电子元件。
每个像素都由一个发光二极管组成，通过控制每个像素的亮度和颜色，可以实现图像的显示。
这些仅是几种主要的显示屏原理，实际上还有许多其他的显示
技术和原理，如电子墨水显示屏等。
不同的显示屏原理有着各自的优缺点，适用于不同的应用场景。

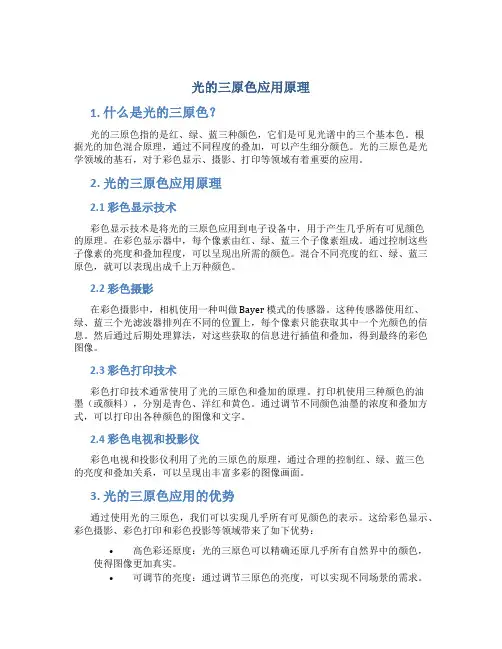

光的三原色应用原理1. 什么是光的三原色？光的三原色指的是红、绿、蓝三种颜色，它们是可见光谱中的三个基本色。
根据光的加色混合原理，通过不同程度的叠加，可以产生细分颜色。
光的三原色是光学领域的基石，对于彩色显示、摄影、打印等领域有着重要的应用。
2. 光的三原色应用原理2.1 彩色显示技术彩色显示技术是将光的三原色应用到电子设备中，用于产生几乎所有可见颜色的原理。
在彩色显示器中，每个像素由红、绿、蓝三个子像素组成。
通过控制这些子像素的亮度和叠加程度，可以呈现出所需的颜色。
混合不同亮度的红、绿、蓝三原色，就可以表现出成千上万种颜色。
2.2 彩色摄影在彩色摄影中，相机使用一种叫做 Bayer 模式的传感器。
这种传感器使用红、绿、蓝三个光滤波器排列在不同的位置上，每个像素只能获取其中一个光颜色的信息。
然后通过后期处理算法，对这些获取的信息进行插值和叠加，得到最终的彩色图像。
2.3 彩色打印技术彩色打印技术通常使用了光的三原色和叠加的原理。
打印机使用三种颜色的油墨（或颜料），分别是青色、洋红和黄色。
通过调节不同颜色油墨的浓度和叠加方式，可以打印出各种颜色的图像和文字。
2.4 彩色电视和投影仪彩色电视和投影仪利用了光的三原色的原理，通过合理的控制红、绿、蓝三色的亮度和叠加关系，可以呈现出丰富多彩的图像画面。
3. 光的三原色应用的优势通过使用光的三原色，我们可以实现几乎所有可见颜色的表示。
这给彩色显示、彩色摄影、彩色打印和彩色投影等领域带来了如下优势：•高色彩还原度：光的三原色可以精确还原几乎所有自然界中的颜色，使得图像更加真实。
•可调节的亮度：通过调节三原色的亮度，可以实现不同场景的需求。
•融合效果好：光的三原色叠加后的效果自然平滑，不易触发视觉上的不适感。
•宽色域：三原色的叠加范围广，可以呈现出更丰富的颜色。
4. 总结光的三原色应用原理是现代彩色显示、摄影、打印和投影等领域的基础。
通过合理调节和叠加红、绿、蓝三原色，我们可以得到几乎所有可见颜色，实现图像、照片和视频的精确显示和再现。
led显示屏的显示原理
LED显示屏的显示原理是利用发光二极管（Light Emitting Diode）的特性实现的。
LED是一种能够将电能直接转化为光
能的半导体器件。
LED显示屏由许多发光二极管组成，每个发光二极管被称为
一个像素。
每个像素可以发出不同颜色的光，通过调节不同颜色的LED的亮度和组合方式，可以显示出丰富多彩的图像。
LED显示屏的每个像素由三个LED组成，颜色分别为红色、
绿色和蓝色。
通过调节这三种颜色LED的亮度，可以产生从
黑色到白色的不同亮度级别，并且通过不同的组合方式，可以产生各种颜色的光。
LED显示屏的显示原理是利用人眼对颜色的视觉暂留效应。
当LED的亮度和颜色变化得足够快时，人眼无法察觉到每个
像素的变化，从而形成连续的图像。
LED显示屏内部还有一个驱动电路，用来控制每个像素的亮
度和颜色。
驱动电路接收到输入信号后，会根据信号的内容改变LED的亮度和颜色，从而实现图像的显示。
LED显示屏广泛应用于室内外的大型屏幕、电视、手机屏幕、电子显示器等各种场景。
它具有色彩鲜艳、对比度高、能耗低、响应速度快等优点，因此成为现代显示技术中重要的一种。
lcd彩色原理
LCD彩色原理
液晶显示器（LCD）是一种利用液晶材料电光效应来显示图像的平板显示技术。
彩色LCD显示器是通过在每个像素点处使
用三原色（红、绿、蓝）的亮度组合来产生彩色图像。
在液晶显示器中，液晶分子排列方向可以通过电场的作用进行控制。
使用两块平行的玻璃基板，涂有透明导电物质的控制电极。
基板之间填充液晶材料，然后通过在控制电极上施加电压来操控液晶分子的排列，进而改变透过基板的光的偏振方向。
为了产生彩色图像，液晶显示器使用三个互不重叠的基色像素阵列，分别对应红色、绿色和蓝色。
每个像素由三个子像素组成，每个子像素只能透过对应基色的光。
通过调节每个子像素的亮度，可以产生不同强度的红、绿和蓝光的组合，从而呈现出所有可能的颜色。
液晶显示器的背光源通常是一组白色冷光阴极管（CCFL）或LED光源，通过反射或透射方式将光引导到液晶屏幕后面。
背光源照亮液晶屏幕，然后通过控制液晶分子排列方向的电场作用来调节光的透过程度以及通过液晶屏幕的各个部分的光的偏振方向，从而控制像素的亮度和颜色。
液晶显示器具有节能、薄型、轻便、广视角等优点，在计算机、电视、手机等领域得到广泛应用。
彩色原理是液晶分子排列方向的电场调节与不同强度的红、绿、蓝光组合所产生的效应相
结合，通过控制各个像素点的颜色和亮度，显示出丰富的彩色图像。
彩色电视机彩色原理
彩色电视机的彩色原理是通过三基色光的叠加来产生丰富多彩的图像。
这三种基色光分别是红(R)、绿(G)和蓝(B)。
在彩色电视机中，屏幕上的每个像素由这三种基色光的不同强度组成。
当红、绿、蓝三种基色光强度相等时，屏幕上的像素呈现出白色。
而当某一种基色光的强度超过其他两种时，像素将呈现出相应的颜色。
通过调整不同基色光的强度，彩色电视机可以生成各种颜色。
为了实现彩色显示，彩色电视机中一般采用三个电子枪同时发射红、绿、蓝三种电子束。
这三种电子束被加速并定向轰击屏幕上的荧光材料，激发出红、绿、蓝三种荧光物质的发光。
当荧光材料受到电子束轰击时，其原子中的电子会被激发到一个较高的能量级别。
当电子回到低能级时，会释放出能量，同时发出光子。
这些光子经过荧光材料的滤光板后，最终组成了我们所看到的彩色图像。
彩色电视机的彩色原理可总结为：通过调节红、绿、蓝三种基色光的强度和叠加比例，利用电子束激发荧光材料的发光，最终形成丰富多彩的图像。
OLED结构及发光原理OLED（Organic Light Emitting Diode）是一种将有机化合物作为发光材料的电子器件。
与传统液晶显示技术相比，OLED具有较高的对比度、更广的视角、更快的响应速度和更低的能耗。
下面详细介绍OLED的结构和发光原理。
1.OLED的结构OLED器件主要由以下几个部分组成：（1）基底：OLED器件的基底是一种透明的材料，通常是玻璃或塑料。
在基底上可以选择加入透光电极，提供电流传输功能。
（2）发射层：发射层是OLED的发光部分，包含有机发光材料。
常用的有机发光材料有小分子和聚合物两种类型。
发光材料的种类和结构可以决定OLED的发射光谱和颜色。
（3）电荷注入层：电荷注入层是用来注入电子和空穴的材料层。
通常分为电子传输层和空穴传输层。
电子注入层用来向发射层注入电子，空穴注入层用来向发射层注入空穴。
（4）电荷传输层：电荷传输层用来传输电子和空穴，将电子注入层和空穴注入层所注入的电荷输送到发射层。
（5）电极：OLED器件通常需要两个电极完成对电流的控制。
一个电极用作透光电极，另一个电极用作阴极或阳极，完成电子和空穴的注入。
2.OLED的发光原理OLED的发光原理可以分为电荷注入和发射两个主要过程：（1）电荷注入：当在OLED器件中加上适当的电压时，阴极从阴极端注入电子，阳极从阳极端注入空穴。
电子和空穴在电荷传输层中聚集，并进一步注入到发射层中。
（2）发射：在发射层中，电子与空穴相遇，发生复合反应并释放能量。
这些能量以光子的形式发射出来，形成可见光。
发射层中的有机发光材料的分子结构决定了光的颜色和发光效率。
3.OLED的工作原理OLED器件可以分为分子型OLED（MOLED）和聚合物型OLED（POLED）两种类型。
（1）MOLED：MOLED是由小分子有机材料构成的OLED。
MOLED的特点是组织有序、生长质量高，具有较高的发光效率和较长的寿命。
但MOLED 制造工艺复杂、成本高。

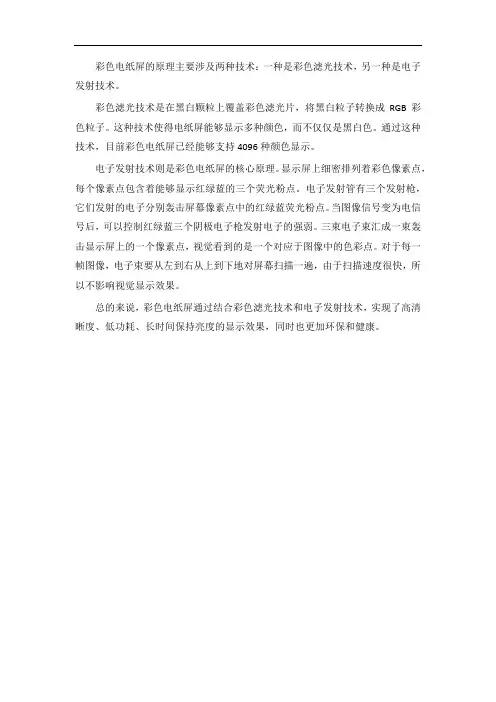

彩色电纸屏的原理主要涉及两种技术：一种是彩色滤光技术，另一种是电子发射技术。
彩色滤光技术是在黑白颗粒上覆盖彩色滤光片，将黑白粒子转换成RGB彩色粒子。
这种技术使得电纸屏能够显示多种颜色，而不仅仅是黑白色。
通过这种技术，目前彩色电纸屏已经能够支持4096种颜色显示。
电子发射技术则是彩色电纸屏的核心原理。
显示屏上细密排列着彩色像素点，每个像素点包含着能够显示红绿蓝的三个荧光粉点。
电子发射管有三个发射枪，它们发射的电子分别轰击屏幕像素点中的红绿蓝荧光粉点。
当图像信号变为电信号后，可以控制红绿蓝三个阴极电子枪发射电子的强弱。
三束电子束汇成一束轰击显示屏上的一个像素点，视觉看到的是一个对应于图像中的色彩点。
对于每一帧图像，电子束要从左到右从上到下地对屏幕扫描一遍，由于扫描速度很快，所以不影响视觉显示效果。
总的来说，彩色电纸屏通过结合彩色滤光技术和电子发射技术，实现了高清晰度、低功耗、长时间保持亮度的显示效果，同时也更加环保和健康。
彩色显示器的组成原理2008-12-29 22:32计算机处理的是并行数字信号，而显示器仅能处理串行模拟信号，因此必须通过显示卡将数字信号处理为TTL电平信号或模拟信号。
10.1 彩色显示器的组成原理一、彩色显示器电路组成与功能彩色电视机由图像高中频电路（高频头、中频放大器、视频检波器）、伴音电路(伴音中放、鉴频器、低放放大器)、色度电路(色解码电路、基色解码电路)、亮度电路、同步分离电路、行扫描电路(鉴相器、行振荡器、行激励、行输出、中高压电路)、场扫描电路(场振荡器、锯齿波形成电路、场激励、场输出)、电源电路、显像管及附属电路等组成。
彩色显示器没有图像高中频电路、伴音电路、色度电路、同步分离电路等。
它主要由电源电路，系统控制电路，模式识别和切换电路，行、场扫描电路，视频R、G、B模拟三基色信号放大处理电路及显像管附属电路等组成。
与彩电的异同和彩电相比，电路上与彩电相同的电路有：行、场扫描电路；电源；显像管附属电路；视频电路。
没有的电路有：伴音电路、图像高中频电路、同步分离电路、色度电路等。
相同部分不同的方式有：行、场同步信号外输入；视频电路直接输入RGB三基色信号；行场扫描频率更高，并采用逐行扫描，显像管显示点更小，图象更清晰，便于近距离观看。
彩显特有的电路特有的电路包括副电源电路、显示模式识别切换电路、节电电路、行场中心位置调节电路及光栅几何失真调节电路等。
1．电源电路彩色显示器的电源电路主要由主电源(也称一次电源)、行输出电源(也称二次电源)和节能电路组成。
1）主电源主电源和彩色电视接收机的开关电源电路原理是类似的，其作用是为显示器整机电路提供工作所需的直流电源电压。
和彩色电视机不同的是：主电源一般采用他激式开关电源，同时还为视频放大电路和灯丝电路提供电压。
2）副电源对于多频数控彩色显示器，行、场扫描频率会随显示模式的变化而变化，而行、场偏转线圈的电感量使固定的，随着显示模式的提高，行频增加，行偏转线圈的感抗提高，行偏转电流减少，行幅变窄。
为保证在行扫描频率变化的情况下行偏转电流基本恒定。
因此，通过副电源的控制来实现行输出管电压的自动调整。
3）节能电路显示器是整个计算机系统中消耗电能最多的部件。
如17英寸彩显的功率约为1OOW，故显示器应具有绿色节能功能。
当键盘和鼠标较长时间内没有使用时，应使计算机的硬盘停转和CPU的速度降到很低，进入休眠状态，使其功耗减少。
同时可以使显示器行场扫描电路停止工作，甚至使电源电路停止工作，这样可使显示器消耗的电能进一步减小。
2．模式识别和切换电路由于多频数控彩显输入的信号有多种模式，不同模式的输入信号其行、场同步信号的频率和极性可能不相同，必须有一个模式识别和自同步调整电路，使显示器在各种显示模式下，显示的图像尺寸合适、高压稳定、亮度恒定。
早期的模式识别电路一般由行、场同步信号极性转换电路和行、场同步信号频率的自动跟踪与控制电路组成，电路结构十分复杂和繁琐。
而多频数控彩显由于具有微处理器，使电路大为简化。
微处理器根据输入的行场同步信号的频率和极性可自动识别出显示模式，并根据所识别出的模式对各受控电路进行控制。
3．行扫描电路彩色显示器的行扫描电路与彩色电视机行扫描电路类似，均设有鉴相器、行振荡、行激励、行输出和中高压电路。
由于多频数控彩显的行振荡频率随显示模式的变化而变化，因此，多频数控彩显还设有自动S校正电容切换电路、逆程电容切换电路、自动行线性电感调整电路、行中心调节电路和行光栅调节电路等。
可以看出，多频数控彩显的行扫描电路要比彩色电视机的行扫描电路复杂得多。
4．场扫描电路彩色显示器的场扫描电路和彩色电视接收机场扫描电路类似，一般均设有场振荡、场输出电路。
但和彩色电视接收机电路不同的是其场振荡频率是随显示模式的变化而变化的，这样其电路就比彩色电视接收机场扫描电路复杂。
5．视频信号处理和放大电路该部分电路主要由三路视频三基色信号放大电路组成，对显卡输入的视频三基色信号进行放大、钳位，推动末级视频放大电路。
和彩色电视机不同的是该视频放大电路的视频信号带宽很大，因此对该电路的要求也比彩色电视接收机对应电路的要求高。
末级视频放大电路一般由三路共发-共基组成复合放大电路，以利于对此宽频带三基色信号的放大。
6．系统控制电路(CPU电路)系统控制电路是多频数控彩显的核心电路，主要由微处理器和外围的存储器等组成，完成对各种模拟量(亮度、对比度等)的控制和行场幅度、行场中心、枕形校正等，减少了以前电位器调整时出现的因接触不良造成的各种故障，增加了显示器的功能和可靠性。
二、显像管及显示原理1．彩色显像管结构与工作原理1) 彩色自会聚显像管结构显像管将电信号转化为光信号。
它能够将计算机输出的字符或图像信息，以光的形式重现在荧光屏上。
显像管是由玻璃作外壳制成的真空器件。
荫罩式自会聚显像管主要由电子枪、玻璃外壳和荧光屏三部分组成，构造如图10-3所示。
2）电子枪各电极主要作用电子枪用于产生受控电子束，并完成电子束的加速、聚焦等功能。
它由灯丝、阴极、控制栅极、加速极、聚焦极和高压阳极构成。
这些电极加上适当电压，电子枪就能发射一束聚焦良好的电子束，在阳极高压的作用下以极高的速度轰击屏幕上的荧光粉，使之发光。
自会聚显像管的电子枪的结构如图10-4所示。
电子枪各个电极的作用如下：(1)灯丝。
用H、HT或F表示。
灯丝接上额定的交流或直流电压，将产生热量，从而加热阴极，使之发射电子。
灯丝电压要求稳定，彩色显示器的灯丝电压一般由电源提供。
(2)阴极。
用K表示，彩色显像管有三个阴极，分别用RK、GK、BK表示。
阴极是一镍制的小圆筒，其中一端开口，灯丝从开口端伸人筒内；另一端则封闭，在这一封闭端面的中心部位，涂有一小块金属氧化物，阴极被灯丝加热后，它上面的金属氧化物就会释放出大量电子，即发射电子。
(3)控制栅极。
用C1表示。
又称调制极(M)，是套在阴极外面的一个金属圆筒，在封闭端的中心部位开有一个小圆孔(栅孔)，让阴极发射的电子束通过。
栅极通常加有0～60V的负电压，用电位器或CPU调整负电压来控制通过的电子数目，用来控制显像管的亮度。
显示器栅极负电压一般由行输出变压器提供。
(4)加速极(Screen)。
又称帘栅极或第一个阳极，在显示器中一般用G2表示。
它是顶部开有小孔的金属圆筒，紧靠栅极。
从阴极发射的电子，依靠阴极温度所获得的一点能量，还不足以远离阴极，而必须加一个正电场，以吸引这些电子，加速极就起到这种作用。
加速极电压一般由行输出变压器产生，通过电位器(一般与行输出变压器做在一起)加到显像管加速极上，彩显的加速极电压一般为230～450V。
电压越高，显像管越亮。
(5)聚焦极(FOCUS)。
又称第三阳极，一般用C3表示。
虽然从栅极和加速极过来的电子一直在小孔中飞行，被限制在很小的范围内，但在以后的飞行中，又会因同性相斥而散开，若不加以控制，打在荧光屏上就不是很细的点，使图像模糊不清，为此在显像管中设置了聚焦极，它和其他极之间形成的特殊电场结构，迫使散开的电子向中间靠拢，使之到达荧光粉时正好会聚成一点，提高了图像的清晰度。
彩色显像管聚焦极电压由行输出变压器产生，通过电位器(与行输出变压器做在一起)加到显像管聚焦极上。
电压一般为5～8kV。
(6)高压阳极(H.V)。
又称第二阳极和第四阳极，这两个阳极彼此相连，加有很高的直流电压，一般在23～27kV，高电压形成的电场加速飞行中的电子，赋予电子更大的能量，让电子到达屏幕时，以巨大的动能激励荧光粉发光。
阳极高压由行输出变压器产生，通过显像管管壁上的高压插座加在内壁的导电石墨层上，然后再通过同石墨层相接触的簧片加到电子枪的第二、第四阳极。
高压插座通常称为高压嘴。
3）玻璃外壳玻璃外壳呈漏斗状，玻璃壳内抽成真空。
4）荧光屏显像管荧光屏玻璃内壁涂有一层荧光粉，荧光粉点的直径为0.05～0.1mm，它们按红(R)、绿(G)、蓝(B)顺序重复地在一行上排列，下一行与上一行小点位置互相错开。
荧光粉受电子轰击而发光，材料不同的荧光粉受到电子束轰击时会发出不同颜色的光。
荧光粉表面有一层很薄的铝膜，与显像管阳极相连，既用来吸引电子，又可使荧光粉向内的光反射到屏幕外。
在距荧光屏约10mm处设置一块薄钢板制成的网孔板，称为分色板或荫罩板。
板上每个小孔对准一组三色荧光点使三个阴极发射的电子束，通过板上小孔撞击各自所对应的荧光粉点。
所以三束电子束应在荫罩处会聚。
2．彩色显像管显示原理彩色显像基于三基色原理。
三基色是指三种互相独立的颜色，如红(R)、绿(G)、蓝(B)三种单色，这三种单色按不同比例可以配出不同的颜色。
这种彩色生成原理称为三基色原理，如图10-5所示。
控制K(R)、K(G)、K(B)电子束的发射，便能控制每组红、绿、蓝荧光小点的发光颜色。
当人离屏幕一定距离后，由于用肉眼无法分辨每一个小点发光的颜色，因此从视觉上看是这些点的色光混色效果生成的颜色，这种混色法又叫空间相加混色法。
三、光栅与图像从电子枪发射出的电子束在内部电场的作用下沿着管轴方向径直击中屏幕的中心部位，要想形成光栅，还必须使电子束偏转，形成扫描。
在显示器中是用通电线圈产生的磁场来使电子束偏转的，这个偏转线圈套在玻璃外壳的管颈上。
电子束在磁场中会受到洛沦兹力的作用改变其运动方向。
在CRT显示器中从阴极发射出的电子束会同时受到由行偏转线圈和场偏转线圈产生的合成磁场的作用。
行偏转线圈中流通的是线性锯齿波电流，该电流产生的交变磁场使电子束沿水平方向从左向右周而复始地扫描。
形成一条水平亮线。
同理，在场偏转线圈产生的磁场的作用下，该水平亮线又以场扫描频率从屏幕顶端位置向屏幕底端位置周而复始地摆动，利用人眼的视觉暂留和荧光粉的余辉作用，从而在视觉上形成光栅。
光栅是产生图像的基本条件，没有光栅就谈不上形成图像和字符。
如果从阴极发射的电子束受到从R、G、B三基色信号的控制，则三个阴极发射的电子束强度和时间便与视频信号的变化规律相一致。
例如，当电子束从左向右扫描到屏幕中间位置时，使三束电子束均截止，则处在屏幕中线上的荧光点由于没有受电子束的轰击便不会发光，这样在屏幕上便会看到自顶向下的一条黑线，可把它看成夸张了的字母“I”。
如果控制阴极，使其截止时间长，则该黑线就会变宽；同理，控制阴极起始截止时间，“I”字符使会在屏幕上左右移动其位置；控制阴极的截止深度(即电子束的强弱)，“I”字符的对比度将发生变化；如果扫描到屏幕中线位置时只让K(G)和K(B)截止，“I”字符便会由黑色变成红色。
来自主机的行场同步信号使扫描时刻与R、G、B三基色视频信号到达的时刻准确同步。
四、彩色显示器使用和维修注意事项(1)放置或搬运显示器时应避免强烈振动、撞击和划伤屏幕；(2)冬天从室外移到室内的显示器不要立即开机检查，防止结露；(3)不要带电清洁显示器，禁止使用清洁液或喷雾式清洁剂，用湿润的软布轻轻擦拭即可；(4)不要堵塞显示器后部或下部的通风散热孔；(5)测量电压或波形时，要选好参考点；(6)显示器电源三芯接地插头一定要接地，做到安全用电。
