交换机与路由器组网之图解完整版

准备工作：1）SecureCRT 软件（推荐使用8.0注册机版）2）console线一条，RS232转USB线一条（淘宝购买）RS232转USB线插在电脑上，打开设备管理（快捷键devmgmt.msc），就会有提示，用360驱动（或其他驱动软件）打上即可。

下图为驱动安装成功后的设备管理器界面（本人电脑系统为win10）。

注意：com口与电脑上USB口是对应的，接在另一个USB口，com口的序号会变化。

file:///C:/Users/Potter/AppData/Local/Temp/msohtmlclip1/01/clip_image 002.jpg3）电脑一台4）网络基础知识（OSI，IP，路由交换基础等）5）登陆设备 ( CLI命令行)设备-----Console—RS232-USB---电脑，打开SecureCRT软件file:///C:/Users/Potter/AppData/Local/Temp/msohtmlclip1/01/clip_image 004.jpg一，锐捷交换机 ( 和cisco命令类似)1，设备登陆Web登陆：192.168.1.1admin/adminConsole密码：默认为空，如果不行试试ruijie / admin2，系统基本配置!enable //进入用户模式，华为H3C无对应命令clockset 10:00:00 3 17 2017//clock set 小时:分:秒月日年!config//进入全局模式，对应华为H3C的sys hostname xx //修改设备名称!3，配置vlan!config//进入全局模式vlan 10name xxx//创建一个vlan，并命名vlan 20name xxxexit!no vlan 10 //删除一个vlan!int range gi 0/2-4sw mo ac//配置多个接口为access模式sw ac vl 10//配置多个接口加入vlan10exit!int range gi 0/5-8sw mo tr//配置多个接口为trunk模式sw tr al vl al//配置trunk模式下，接口允许所有vlan（1-4094）通过sw tr na vl 20//配置多个接口为trunk，并指定native vlan为20sw tr al vl remove xx //配置trunk模式下，接口不允许哪些vlan不通过sw tr al vl add xx//配置trunk模式下，接口添加哪些vlan允许通过exit!!sh vlan//查看 vlan 信息，包括 vlan id、名称、状态、包括的接口!sh int gi 0/2 sw//查看接口 Gi 0/2 的 vlan 状态!4，配置接口!configint gi 0/1des xx //给接口配置描述ip add 1.1.1.1 255.255.255.0//路由口配置IP地址，交换口无法直接配置no sh!int vlan 10des xx//给SVI接口配置描述ip add 172.16.10.1 255.255.255.0//创建SVI接口，一般为作为网关或管理地址!注意：SVI接口状态跟是否创建vlan，以及是否存在加入该vlan的up状态的接口。

家庭组网方案一、网络设备选择在家庭组网中，选择合适的网络设备至关重要。

主要包括路由器、交换机、无线网卡、网线等。

路由器作为家庭网络的核心设备，应具备较高的性能和稳定性，支持无线和有线接入，并具有良好的扩展性。

交换机用于扩展网络端口，方便接入更多的设备。

无线网卡用于无线设备的接入，应选用与路由器兼容且性能稳定的型号。

网线作为传输介质，应选用高质量的超五类或六类网线，以保证网络传输速度和稳定性。

二、网络拓扑结构家庭网络拓扑结构通常采用星型结构，即以路由器为中心，其他设备通过交换机或直接连接到路由器上。

这种结构易于扩展和维护，且便于故障排查。

在布线方面，应遵循简洁明了的原则，尽量减少线路长度和拐角，以提高信号传输质量。

三、网络协议配置在家庭网络中，应选用适当的网络协议进行配置。

一般来说，TCP/IP协议是家庭网络中最常用的协议，应确保所有设备都支持该协议，并进行正确的配置。

此外，还可以根据需求配置其他协议，如DHCP协议用于自动分配IP地址，DNS协议用于域名解析等。

四、网络安全设置网络安全是家庭组网中不可忽视的一环。

首先，应设置强密码保护路由器和管理员账户，防止未经授权的访问。

其次，可以启用防火墙功能，对入站和出站流量进行过滤和监控。

此外，还可以设置无线网络的加密方式和访问控制列表，以提高无线网络的安全性。

五、网络性能优化为了提升家庭网络的性能，可以采取一些优化措施。

首先，定期对路由器和交换机进行重启，以清除缓存和恢复性能。

其次，可以根据设备的位置和信号强度调整无线网络的信道和功率设置。

此外，还可以通过升级网络设备的固件或驱动程序来提高网络性能。

六、网络扩展与升级随着家庭设备的不断增加和网络需求的提升，可能需要对网络进行扩展和升级。

在扩展方面，可以增加交换机和无线接入点来扩大网络覆盖范围和接入能力。

在升级方面，可以更换性能更高、功能更丰富的路由器和交换机，以提升网络的整体性能。

七、网络设备维护网络设备维护是保障家庭网络稳定运行的重要环节。

公司局域网如何组建公司局域网搭建方法什么是局域网？所谓的局域网（Local Area Network,简称LAN)，用于将有限范围内（例如一个实验室、一层办公楼或者校园）的各种计算机、终端与外部设备互联成网。

公司局域网怎么建立？首先来了解下不同规模企业网络组建方式。

10人以下企业网络组建10人以下，规模比较小的公司一般对网络应用需求较低，由于人数少,基本也不存在划分VLAN（虚拟局域网）的需求，所以，选择一个多口的交换机就足够了。

10人—100人规模的企业，需要路由功能和子网划分满足这类需求，一般比较合适的是路由器+交换机的配置。

路由器提供内网和外网的链接和VLAN（虚拟局域网）的划分，以及各种防火墙和路由功能的配置。

而交换机一头连到路由器上，作为一个子网，另一头链接子网中的各台终端。

划分几个子网,则从路由连出几台交换机即可。

组建构结构如下图：现在比较流行的公司局域网一般选择树形拓扑结构进行组建(星型拓扑的延伸）。

树形拓扑结构有以下优点：1、易于故障的诊断； 2、易于网络的升级.路由器和交换机的区别传输速度路由器比交换机慢，同一网线上网相互影响交换机比较路由器快,同一网线各自上网互不受影响使用范围路由器是必需的网络设备，在路由器无法全部连接电脑的情况下，再加交换机。

单独交换机无法实现上互联网功能，交换机在局域网中起到拓展的作用网络地址路由器可以把一个IP分配给很多个主机使用，但IP都是相同的交换机可以多个主机连起来，主机对外各有各的IP，IP都不同安全性能路由器提供了防火墙的服务，路由器同时具有交换机的功能交换机不具备此功能,交换机不具备路由功能数据转发以MAC地址来确定转发数据的目的地址,一般硬件自带以不同网络的ID号来确定数据转发地址。

IP地址由网络管理员或系统自动分配购买较高（因为部份路由器具备交换机功能）高价格1、交换机主要是实现大家通过一根网线上网,但是大家上网是分别拨号的，各自使用自己的宽带，大家各自上网没有影响,哪怕其他人在下载，对自己上网也没有影响，并且所有使用同一台交换机的电脑都是在同一个局域网内。

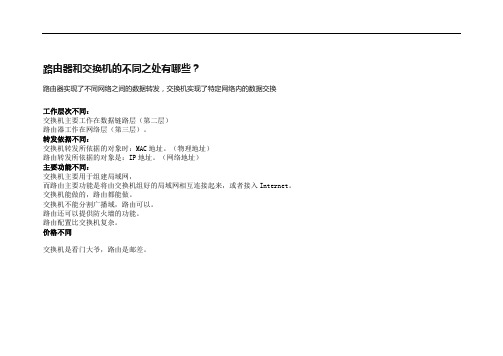

路由器和交换机的不同之处有哪些？路由器实现了不同网络之间的数据转发，交换机实现了特定网络内的数据交换工作层次不同：交换机主要工作在数据链路层（第二层）路由器工作在网络层（第三层）。

转发依据不同：交换机转发所依据的对象时：MAC地址。

（物理地址）路由转发所依据的对象是：IP地址。

（网络地址）主要功能不同：交换机主要用于组建局域网，而路由主要功能是将由交换机组好的局域网相互连接起来，或者接入Internet。

交换机能做的，路由都能做。

交换机不能分割广播域，路由可以。

路由还可以提供防火墙的功能。

路由配置比交换机复杂。

价格不同交换机是看门大爷，路由是邮差。

一台电脑，两块网卡，软件配置成路由模式，可以实现路由器的三层功能。

同样的一台电脑，两块网卡，软件配置成桥接模式，可以实现交换机的二层功能。

所以，决定电脑能成为路由器还是交换机，决定因素是软件，而不是硬件。

Cisco的中高端交换机，既可以配置成二层交换机，又可以配置成路由器（三层交换机），用的是相同的硬件模块。

如何简单区分桥接与路由功能？很简单，只要看一块网卡收到的广播，能否自由流淌到另外一块网卡，就是桥接（Bridge），这是典型的二层交换机功能。

否则，广播无法自由在两块网卡之间穿梭，那就是路由器功能。

桥接功能两块网卡，没有资格绑定任何IP地址，它们在网络上的存在对用户是透明的，用户感受不到它们的存在。

两块网卡，工作在一个广播域里。

如果想在广播域里刷存在感，必须拥有一个属于广播域网段的IP地址。

但是上文说了，网卡没有资格拥有IP，那这个IP地址配置在哪里呢？配置在软件虚拟接口SVI（Software Virtual Interface）上，拥有了IP地址的电脑，就可以远程访问它了。

路由功能两块网卡，都需要绑定IP地址，而且这两个IP地址不能相同网段，更不能相同。

用户配置时大可不必担心网段冲突，因为凡是冲突的配置，系统会拒绝。

为何要有桥接与路由的区分？•分割广播域，控制流量桥接无法控制广播在不同物理接口之间的穿梭，广播域（物理接口）多，连接的主机多，广播报文多，广播嘈杂，对主机的干扰程度越严重。
